Tecplot:3.网格、模型显示及样式调整

文章或者论文中通常需要搭配网格的截图,来充实内容,展示为网格付出的努力哈哈。

一般情况下文章中的网格配图有软件原色(比如花里胡哨的ICEM搭配色、Fluent自带网格显示等),可能会觉得不好看,所以Tecplot也是一款不错的网格截图工具,默认网格颜色为灰黑色,也可以按照自己的喜好或者文章的要求修改颜色,具体操作如下所示:

(这里还有一点需要说明,只有Tecplot2021R2及以上版本才能支持Fluent高版本保存的.cas.h5文件和.dat.h5文件格式,低版本是打不开这个格式文件的奥,所以快快安装最新版吧!)

Tecplot2021R2安装包及安装教程

Tecplot2021中、英文版帮助文档PDF

打开Tecplot2021R2,点击左上角的File-Load Data,然后找到计算结果文件,我这里是Fluent2021生成的.cas.h5和.dat.h5文件,将二者全部选中然后点击OK按钮导入,导入格式需要选择“Fluent Common Fluid Files Loader”选项,点击OK即可导入!

导入后如下图所示:

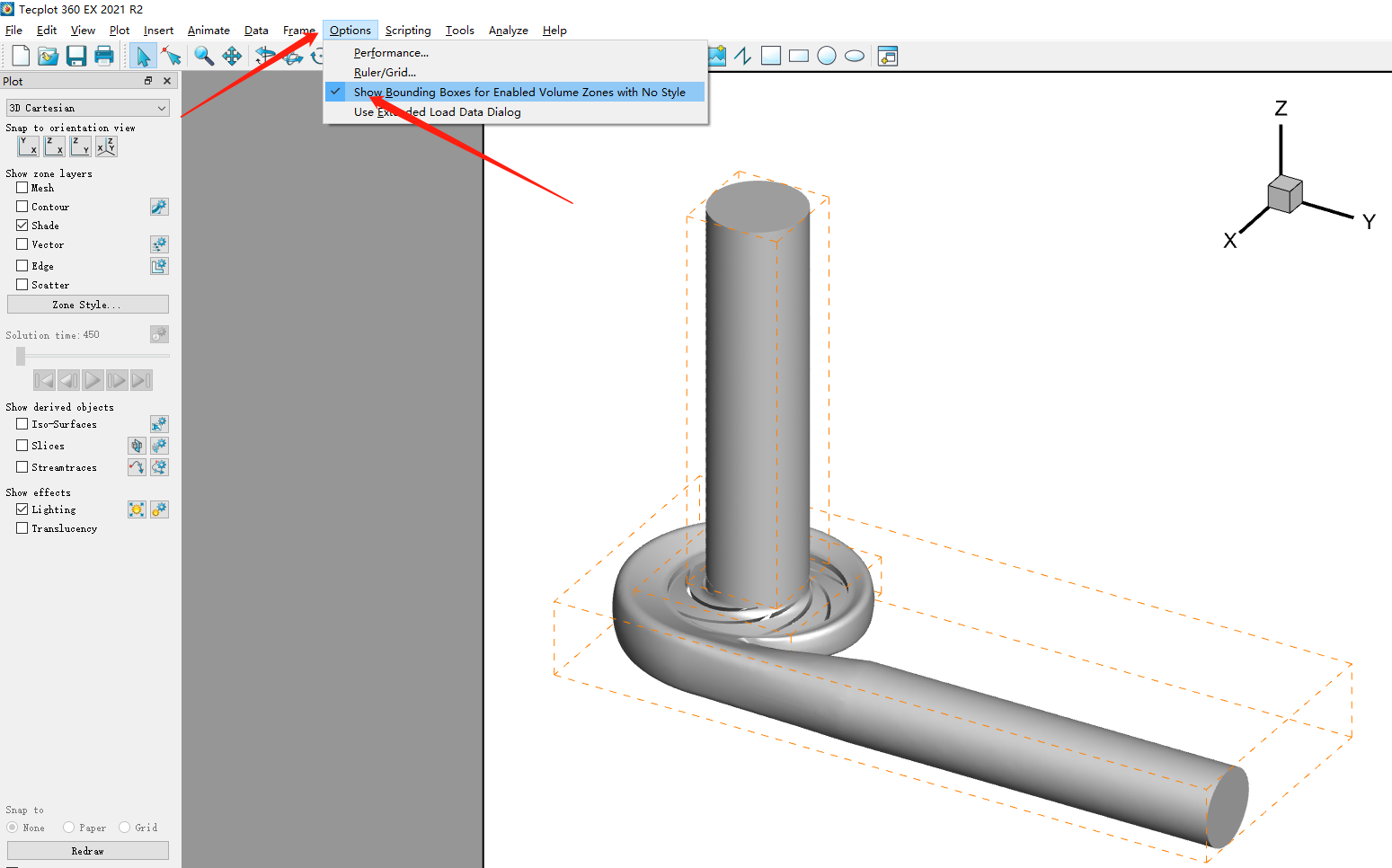

你会发现模型周围有黄色的虚线,这是流体域的边界框,通常显示后影响图片的美观,所以需要手动关闭它:

点击顶部菜单中的Options选项,将“Show Bounding Boxes for Enabled Volume Zones with No Style”选项前的对勾取消勾选即可关闭显示!

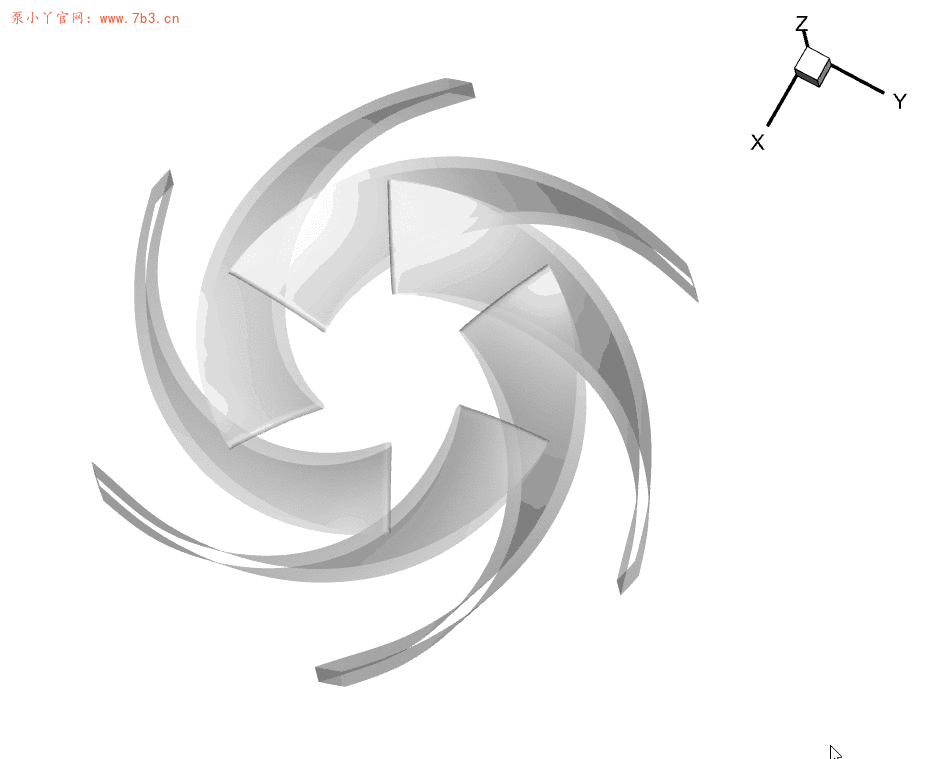

接下来设置模型的颜色,因为模型通常也会插入文章中去,就Tecplot自带的这个灰色就很Nice,看着比花里胡哨的颜色高级!当然我们也可以自定义其他的颜色,鼠标左键点击要修改颜色的面,然后右键可以调出菜单,如下所示:

其中第一项用于控制网格(Mesh)显示,第二项用于控制云图(Contour)显示,第三项用于控制速度矢量(Vector)显示,第四项用于控制模型颜色(Shade)显示,第五项用于控制边(Edge)的显示样式,最后一项用于控制模型的透明显示程度(Translucency),所以基本显示控制都在这里了,只需要在模型上右键即可调出,非常方便!

  • 显示网格及调整网格颜色

  • 修改模型颜色

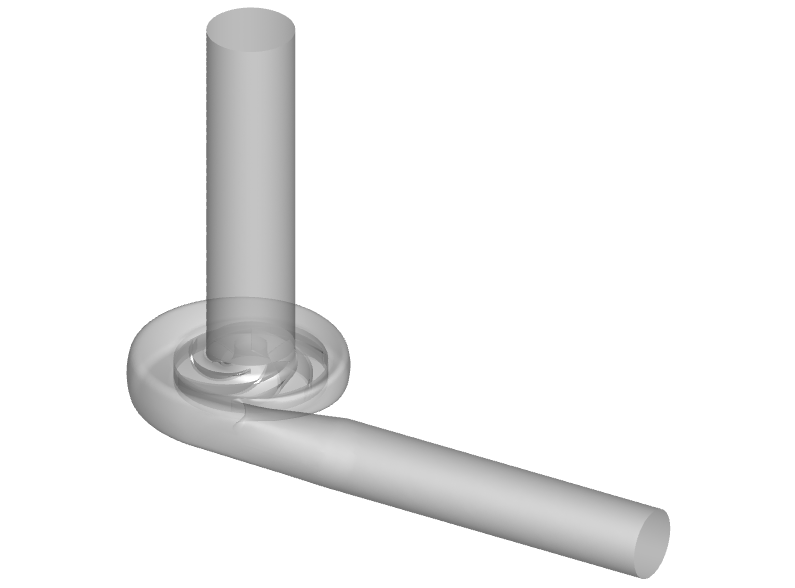

其他的显示样式自己体会一下就可以了,常用的是网格显示和透明显示!

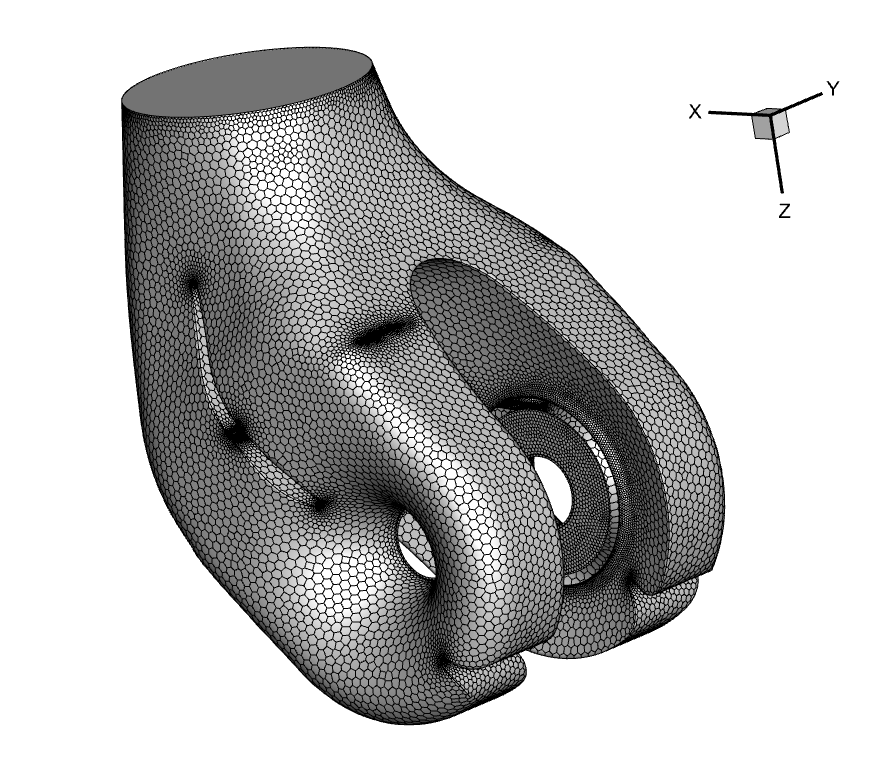

  • 网格展示
