Tecplot:5.云图(Contour)菜单解析

虽然到家了,功课还是要做的!今天开始学习如何利用Tecplot制作云图(Contour)以及一些基础的软件操作! 我们还是以前面做过的离心泵算例数据为基础来演示!

打开软件并导入数据,如下图所示:

勾选界面左侧的Contour前面的选框,默认在右侧视图中加载了数据中整体模型体积力(Body Force)的云图,也看到了云图右侧竖着表示的标签(Legend),我们先不着急实操,先看看关于云图部分的界面以及设置项!

勾选后点击后方的设置图标就可以进入云图设定的详细界面,如下图所示:

从上面图中可以看到,左上角选框是让我们选择想要查看的参数的,比如压力、速度、速度梯度、密度、体积力、马赫数这些等等,

而右侧从1-8依次排列,意思是我们可以同时设置8种不同类型的云图,比如你可以在选项1中设置速度云图,选项2中设置压力云图,后续在云图查看的时候只需要直接切换就可以了,这一点和Fluent以及CFD-POST的逻辑是不太一样的,不用频繁地创建云图也不会因为命名的原因混淆!

继续来看设置界面:

  • Levels and Color(等高线和颜色图)

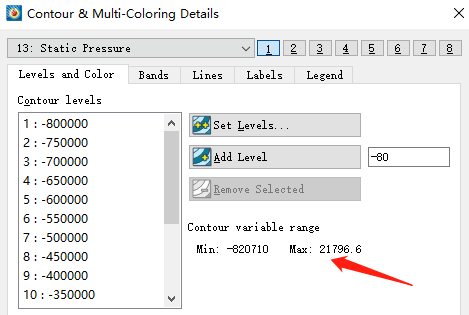

因为有计算结果,所以有一个做大值和最小值,比如我叶轮的计算域中最大压力和最小压力软件已经帮我算出来了,这个时候为了让所有数值都能体现在云图中,Level设置就派上用场了,就像Excel中做曲线一样,给出云图显示的最大值和最小值,来调整到一个比较好看的或者对比比较明显的位置上来!

点击Set Levels按钮就可以进入等高线设置界面,软件默认选择的方式是精确模式(Exact Levels),默认采用根据最大值、最小值以及阶数来划分,通过修改阶数可以自动调整等高线的数值,常用的一种!

另一种模式(Approximate levels for nice values)不那么精确的,一般也不建议用,所以就软件默认这个就挺好!

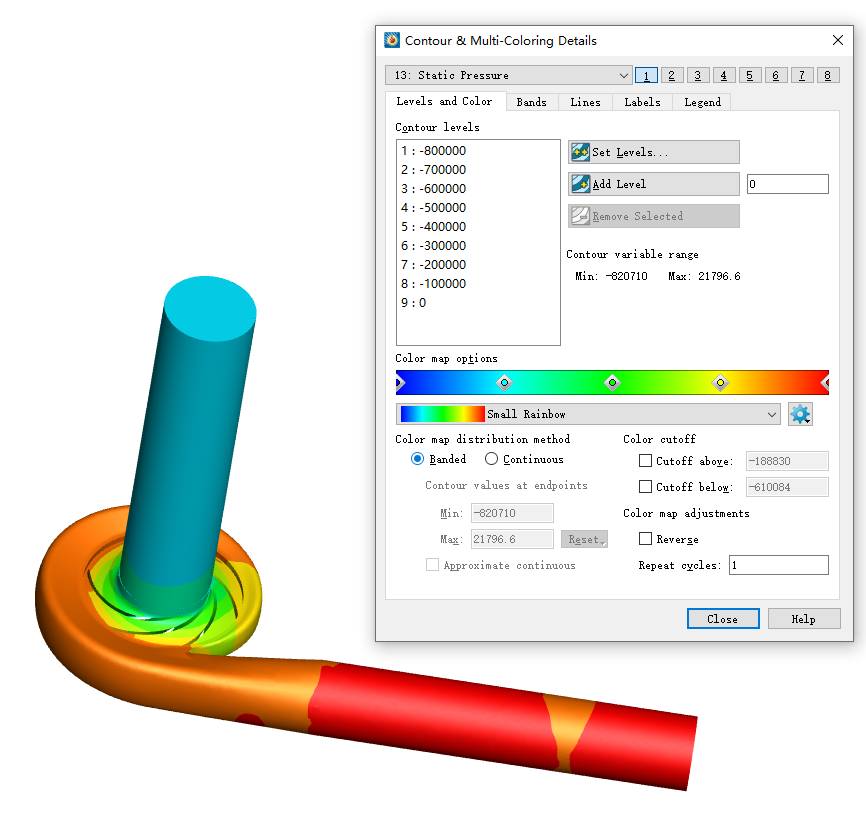

下面是选择云图的颜色图(Color map),就是不同样式的色卡而已,通常我们看到的颜色都是彩虹(Rainbow),也可以根据自己的喜好选择!


查看上图发现云图是不连续的,这个与分布方式(Color map  distribution  method)有关,可以是带状的(banded)也可以是连续的(Continuous),效果图对比如下:

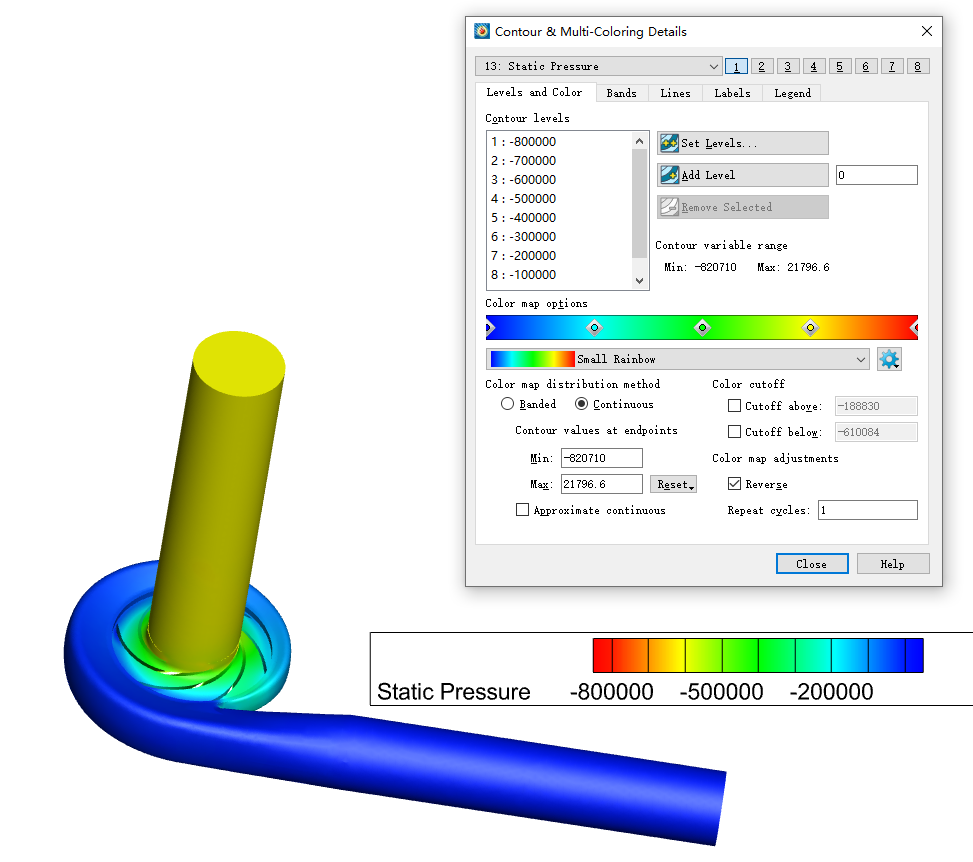

还有最后一个知识,Reverse!(反转)

色卡最左侧是蓝色的,最右侧是红色的,如果原来最小值用红色显示,那么反转后最小值用蓝色显示了,依次变化!对比如下:

  • Legend(标签)

这个主要指云图边上这个色卡对照标签,也可以是比例尺!

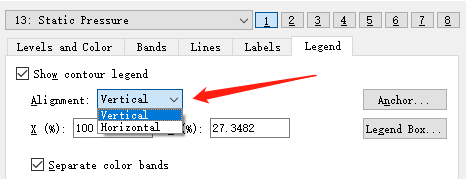

这个标签可以是横向布置,也可以是纵向布置,从Alignment(对齐方式)这里修改,Horizontal(水平方向)和Vertical(垂直方向)

鼠标左键单击后可以拖动来移动标签摆放的位置

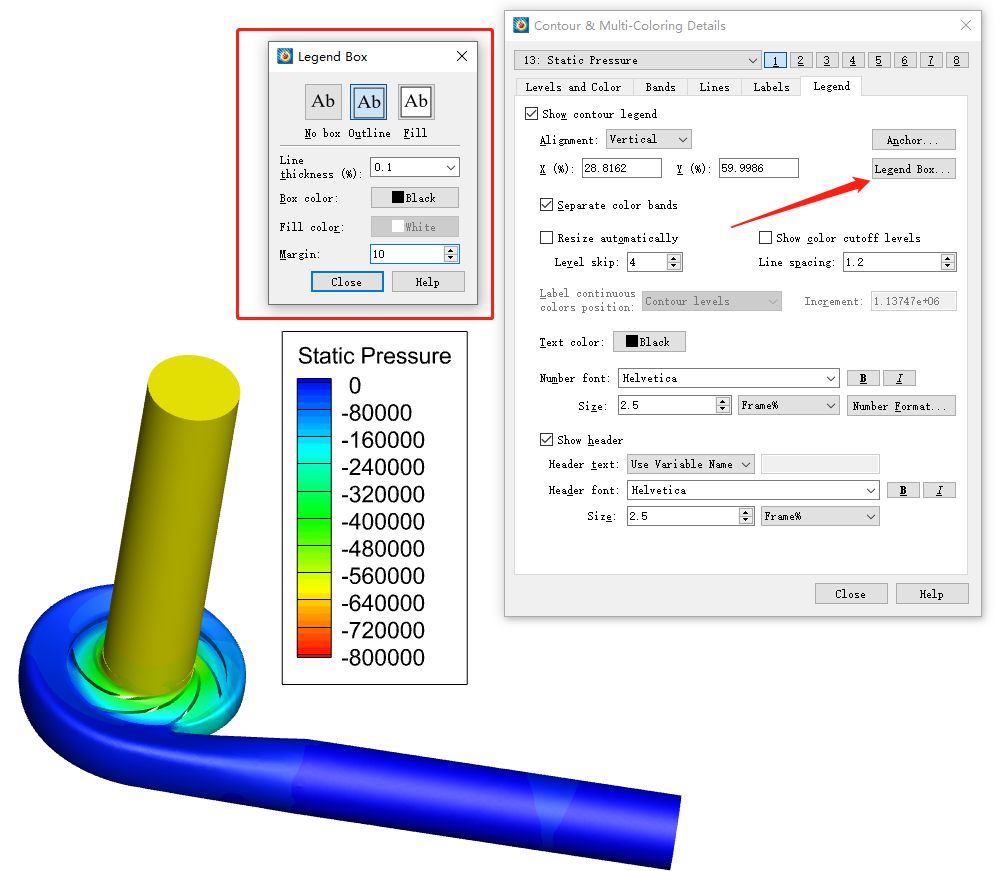

对于标签的显示样式包括边框是否透明显示、边框颜色、边框粗细等!

下面这2项用于控制标签数值之间的关系以及每段标签的显示长度,这个自己调整一下数值就能看出区别!

先写到这儿吧!
