矢量图层

您可以通过激活Vector图层中的Plot sidebar并指定矢量分量变量来创建矢量图。Vector可使用Vector对话框的Zone Style页面修改矢量图属性。

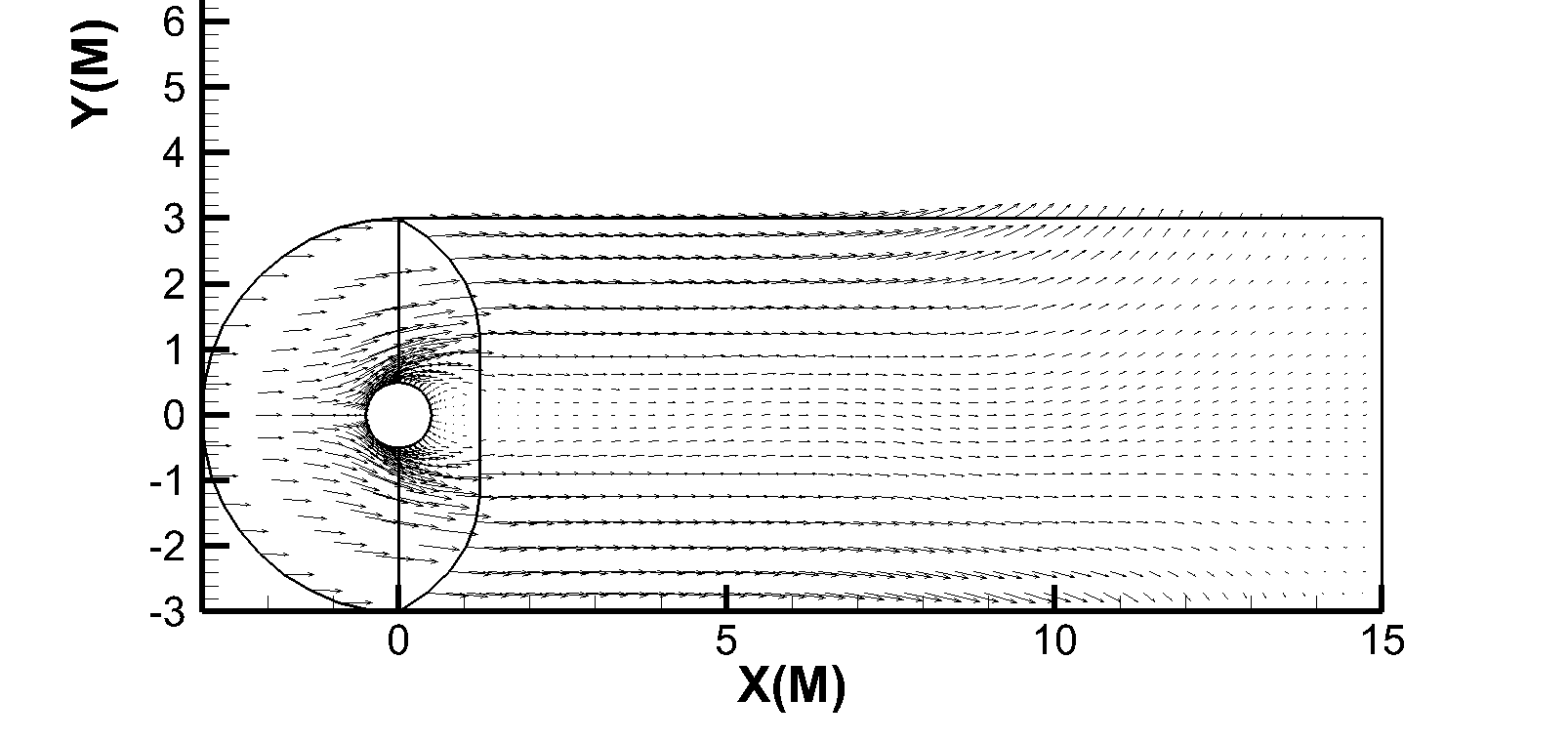

Figure 1. A vector plot of the cylinder data (with the edge layer also active)

矢量变量

当您激活Vector zone图层（通过Plot sidebar）时，Tecplot 360 会检查当前绘图类型中是否为当前数据集分配了矢量分量。如果尚未分配矢量分量，将启动此处所示的Select Variables对话框。

通过从各自的下拉菜单中选择所需的 U、V 和 W（仅限 3D）变量来选择变量。您可以选择当前数据集的任意变量作为任意分量。您可以通过选择Vector→Variables菜单中的Plot随时更改分量变量。

一旦您在Vector check box中选择了Plot sidebar并选定了矢量分量，矢量图将显示出来。如果矢量不可见，请参阅Definition Page.

矢量图修改

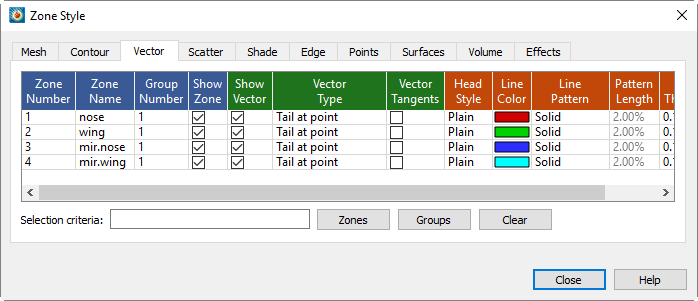

您可以使用Vector page对话框的Zone Style修改矢量图属性。您可以从Vector page的Zone Style dialog.

控制以下任意属性。为了使在要在绘图中显示，必须处于激活状态（在).

显示矢量

切换开启以显示特定区域的矢量。

矢量类型

从以下选项中选择：

尾部在点（默认）: 在数据点处绘制矢量的尾部。
头部在点: 在数据点处绘制矢量的头部。
中点锚定: 将矢量的中点定位在数据点处。
仅头部: 在数据点处绘制矢量的头部，不绘制尾部。

Figure 2展示了每种矢量绘图类型的示例。

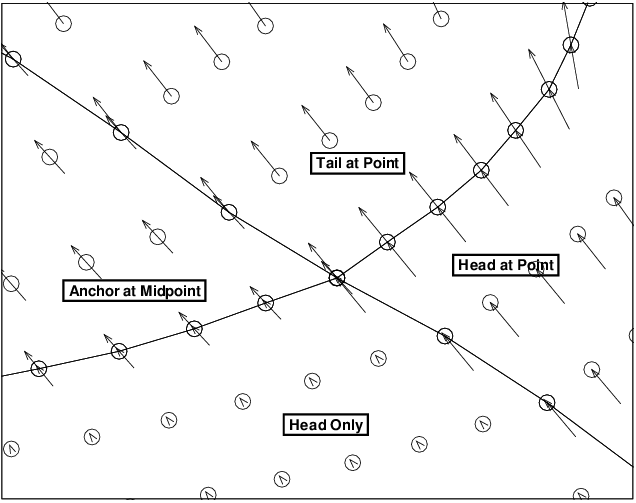

Figure 2. The Vector plot types: tail at point, head at point, anchor at midpoint, and head only.

矢量切线: 切换开启以仅显示矢量的切向分量，而不显示切向和法向分量。切线矢量仅在能够确定曲面法向矢量的3D曲面上绘制。当多个曲面使用公共节点相互相交时，由于存在多个法向矢量可供选择，因此不会绘制切线矢量。例如，在同时绘制I和J平面的体积IJK有序区域中。如果无法绘制切线矢量，则改为绘制常规矢量。

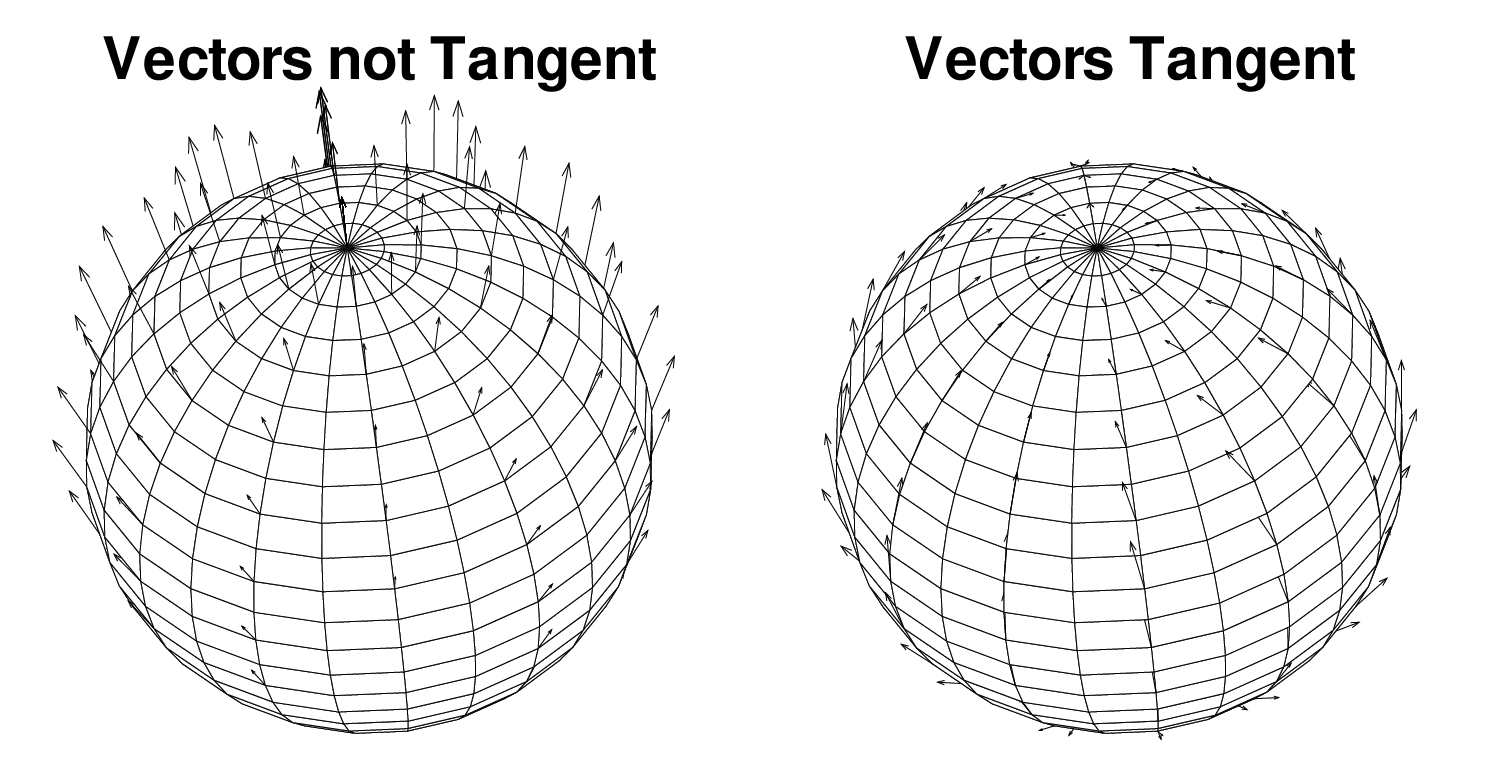

Figure 3. Comparison of the Vector Tangent options. A) vectors are drawn with both the normal and tangent components. B) vectors are drawn with only the tangent components.

箭头样式

Right-click为矢量选择箭头样式。Figure 4显示可用的样式。

普通（默认）: 从矢量头部绘制的线段。
填充: 顶点位于矢量头部的填充等腰三角形。
空心: 顶点位于矢量头部的空心等腰三角形。

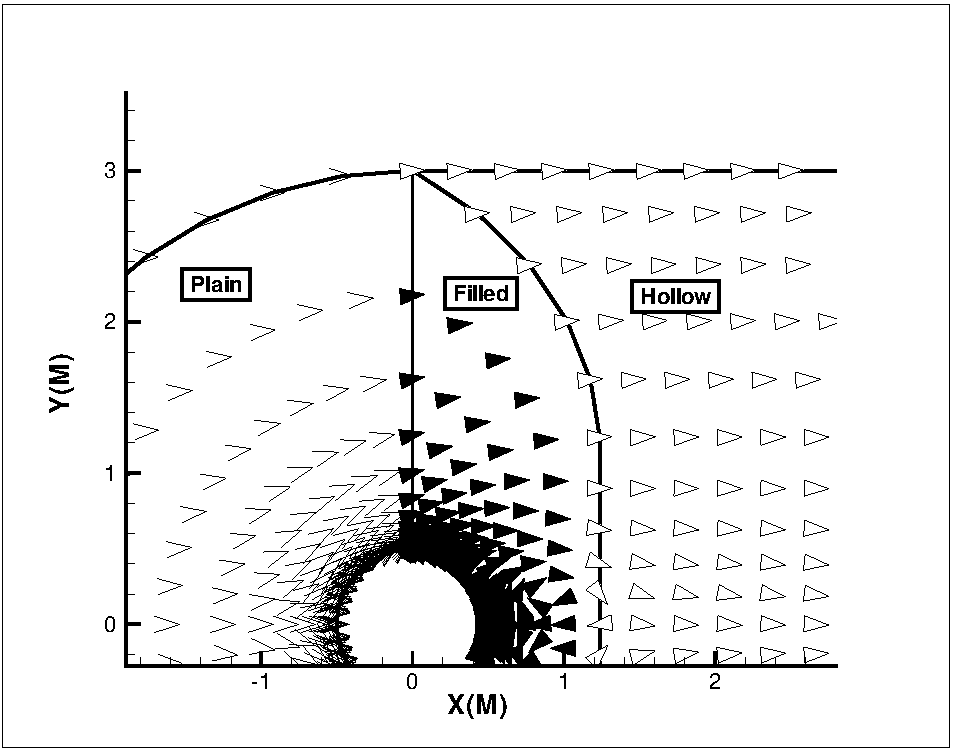

Figure 4. Arrowhead types for vector plots (plain, filled and hollow).

线条颜色: Right-click在颜色选择器对话框中选择矢量颜色
线条样式: Right-click选择矢量线条样式。
样式长度: Right-click以帧高度的百分比选择矢量线条样式长度。您可以选择预设长度或输入精确数值。
线条粗细: Right-click以帧高度的百分比选择矢量线条粗细。您可以选择预设粗细或输入精确数值。

如果您的数据由密集的点网格组成，可能会过于拥挤而难以使用。您可以通过仅绘制数据点的某个子集来"稀疏"绘图，使用属性，该属性位于Points页面的 dialog.

中。有关使用对话框底部控件按名称选择区域的信息，请参见末尾对这些控件的描述。Field Plot Modification and the Zone Style Dialog.

使用Vector Details对话框调整其他Vector layer设置，包括长度缩放、箭头外观和参考矢量。请参见Vector Details.

矢量详细信息

The Vector Details对话框（Plot→Vector→Details）允许您指定矢量的长度和箭头的外观。您还可以在绘图中显示参考矢量。这些设置均全局应用于当前帧。

为了使在对话框中所做的大多数更改在绘图中可见，您必须在绘图侧边栏中启用切换开关，并且至少一个区域的矢量必须可见（请参见Vector Plot Modification).

The Vector Details对话框包含三个页面：

Definition Page
Arrowhead Page
Reference Vector Page

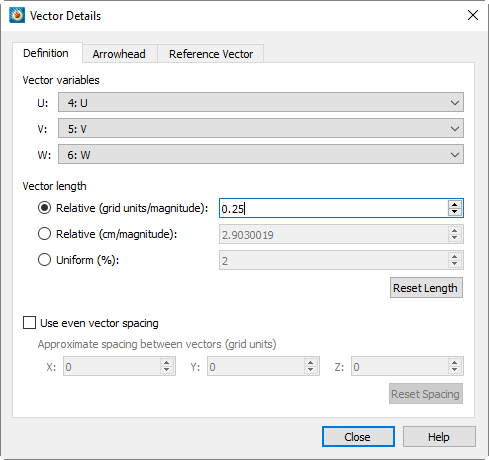

定义页面

The Definition page of the Vector Details对话框允许您更改矢量变量、调整显示矢量的长度，并使用均匀矢量间距。

The Definition page of the Vector Details对话框包含以下选项：

矢量变量

选择 U、V 和 W（仅限 3D）矢量变量的变量。选择新的矢量变量后，如果已显示任何矢量，绘图将更新。

矢量长度

以下选项可用于矢量的长度：

相对（网格单位/幅值）: 将矢量长度指定为每单位矢量幅值对应的网格单位数。
相对（厘米/幅值）: 将矢量长度指定为每单位矢量幅值对应的厘米数。
均匀（%）: 将矢量长度指定为帧宽度的百分比。
重置长度: 对于相对矢量长度，默认值基于最长矢量的大小。Click Reset Length将矢量长度更改为相对矢量长度，比例因子以每单位矢量幅值对应的网格单位表示。当选择Uniform时不可用。

对于矢量长度的任一“相对”选项，您指定的值是一个比例因子，该因子乘以矢量幅值以确定矢量的长度。

由于 3D 矢量绘制在屏幕平面上，3D 矢量的长度将取决于矢量长度设置和矢量的方向。如果长度设置为且 3D 投影为.

使用均匀矢量间距

选择此选项可根据 X、Y 和 Z（仅限 3D）的网格单位启用矢量的均匀间距。启用均匀矢量间距（并显示矢量）时，将选择性移除绘图中的部分矢量，以大致强制执行间距控件中指定的显示间隔。这对于澄清因矢量过多而杂乱的绘图区域非常有用。启用后，间距的初始值（以网格单位指定）将设置为根据当前视图尝试在帧的每个方向上显示最多 40 个矢量。此默认矢量数量可在 Tecplot 的配置文件中更改，tecplot.cfg；请参阅VECTORDEFAULTSPACINGCOUNT选项。$!FRAMESETUP宏命令

重置间距: 将间距间隔重置为默认值。选择新的轴变量也会重置矢量间距值。

箭头页面

您可以指定箭头大小，既可以按矢量长度的比例，也可以按框架单位（即框架高度的百分比）来设置。默认情况下，Tecplot 360 按矢量长度的比例指定大小。

The Arrowhead page of the Vector Details dialog has the following options:

角度（度）

箭头角度是指箭头一侧与矢量之间的夹角，即顶角是箭头角度的两倍。要指定箭头角度，请输入1到90之间的值，或从下拉菜单中选择一个值（由向下箭头按钮指示）。

箭头大小依据

长度比例: 请输入0到10之间的小数值。
框架单位（%）: 请输入0到100之间的百分比值。

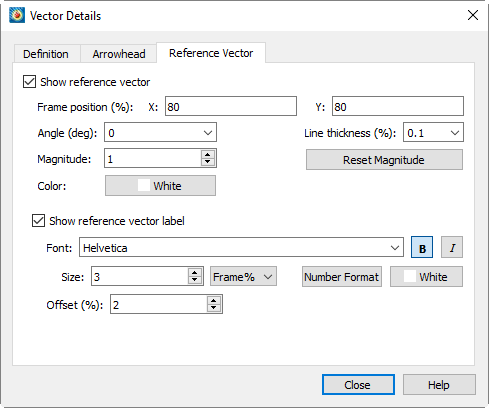

参考矢量页面

参考矢量是放置在绘图上作为矢量长度视觉度量的指定大小矢量。

The Reference Vector page of the Vector Details dialog has the following options:

显示参考矢量

开启此选项可在绘图中包含参考矢量。

框架位置

输入参考矢量起点的坐标，以框架宽度（X）和框架高度（Y）的百分比表示。

Angle (deg)

输入矢量与水平方向的角度（以度为单位），或从下拉菜单中选择一个值。

大小

输入参考矢量的大小。单位与矢量分量对应。

颜色

使用颜色选择器选择颜色。不支持多色和RGB着色。

线宽（%）

输入所需的线宽，或从下拉菜单中选择一个值。

重置幅值

根据平均向量幅值重置参考向量的幅值。

显示参考向量标签

启用此选项可在标签中包含参考向量的幅值。选择并修改以下任一选项：

字体: 选择或输入用于标签的字体名称。点击B或I按钮可选择字体的粗体和/或斜体样式。（有关字体在 Tecplot 360 中的工作原理，请参阅Font Folders and Fallback了解更多信息。）
大小: 输入大小并选择单位，可选框架高度百分比或磅值。
数字格式: Click通过“指定数字格式”对话框指定数字的格式。有关此对话框的讨论，请参阅Specify Number Format。
Color: Choose a color with the Color Chooser. Multi-color and RGB coloring are not available.
偏移量 (%): 选择标签与参考向量之间的间距，以框架高度的百分比表示。

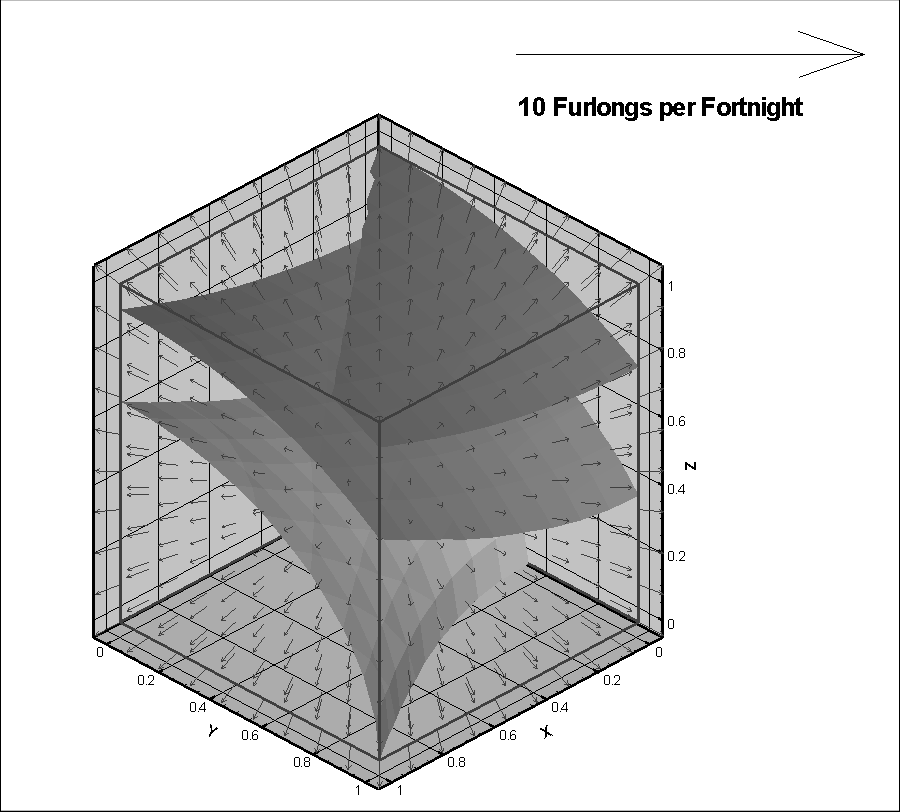

此处显示了一个包含参考向量的绘图。参考向量的单位是通过文本对象添加的（请参阅Text).

Figure 5. Reference Vector with Units Added
