某些涡轮机械设计在主通道内具有复杂的几何特征。
TurboGrid支持对叶片端部的复杂几何特征进行网格划分。您可以使用复杂的叶片端部高保真几何特征来划分各种复杂叶尖的网格，包括部分叶尖、凹槽叶尖和真实叶片融合。

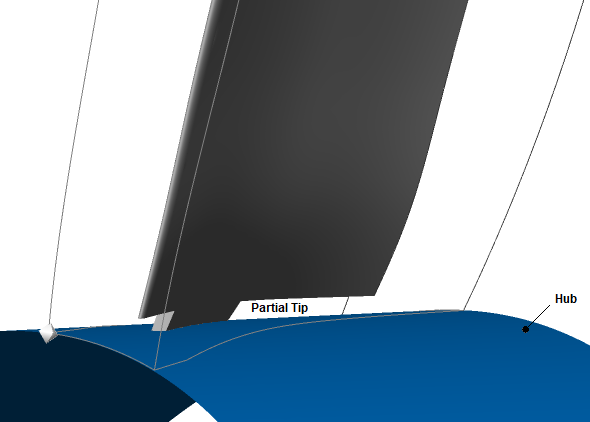

Figure 12.1: Inlet Guide Vane with Partial Tip Clearance展示了一个具有部分叶尖间隙的叶片示例。

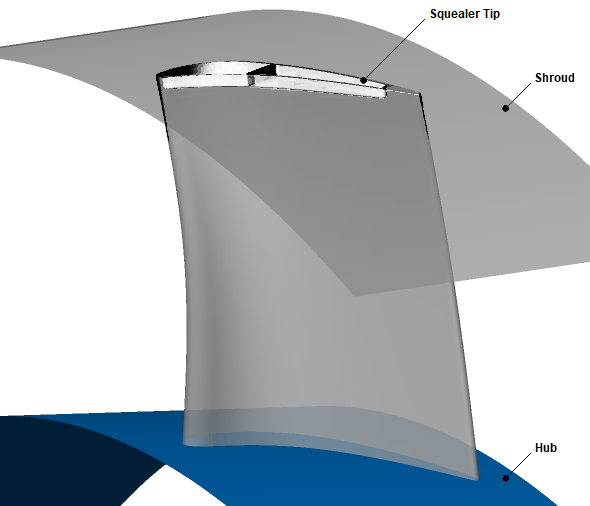

Figure 12.2: Turbine Rotor with Squealer Tip展示了一个具有凹槽叶尖的叶片示例。
对复杂叶片端部进行网格划分涉及使用由CAD数据提供的叶片、轮毂和机匣的高保真几何定义。
使用高保真几何体进行网格划分采用混合网格方法，即围绕高保真几何特征的非结构化网格块与填充叶片通道其余部分的结构化网格块相结合。
