当TurboGrid初始化ATM拓扑时，系统会分块构建拓扑，随后合并块结构以最小化最终拓扑中的块数量。由于您只能控制给定拓扑边上的单元数量而无法控制分布，因此在特定区域（例如尾缘附近）拥有更多块，可以更好地控制这些区域的网格分辨率。在此类情况下保留特定顶点不被合并，将有助于更好地控制局部网格分辨率——具体保留哪些顶点取决于所使用的拓扑块。有关可用拓扑块的列表，请参阅Advanced Topology Control.

您可以通过以下格式的CCL保留额外顶点："模板名称" , "顶点编号"。每个新顶点编号需重复此格式，最终形式为：

TOPOLOGY SET:
  Override Conglomeration Retained Vertices List = true
  Conglomeration Retained Vertices List = "template name", "vertex number", "template name", "vertex number", ...
END

以下是一个CCL示例，用于在圆角叶片的前缘和尾缘附近提供额外控制：

TOPOLOGY SET:
  Override Conglomeration Retained Vertices List = true
  Conglomeration Retained Vertices List = LERoundedSymmetricStar, 0, TERoundedSymmetricStar, 0,\
  LERoundedSymmetricStar, 13, TERoundedSymmetricStar, 13
END

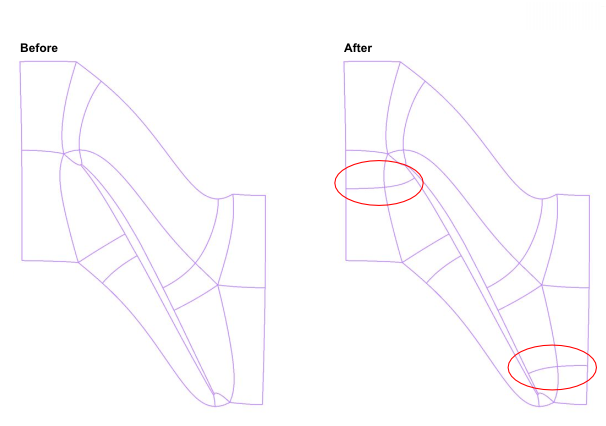

下图展示了应用示例CCL后的效果。

您可以使用ATM Background Topology Edge Refinement来影响通道拓扑背景网格数量。一个典型应用是在间距较大的叶片上应用边分割。以下CCL用于在PassageBlock1by4的边8和边10上应用八次边分割：

TOPOLOGY SET:
  ATM Background Topology Edge Refinement = PassageBlock1by4, 8, 8, PassageBlock1by4, 10, 8
END

对于ATM Background Topology Edge Refinement增加通道拓扑背景网格数量的情况，指定边上的最终网格数量也会增加。您可能希望在这些边上添加边分割，以减少叶片间方向的最终网格数量。
