ATM方法支持以下串联叶片模板：
Table 10.3: Tandem Vane Templates
|
模板名称 |
描述 |
|---|---|
|
TandemVaneAlignedHigh TandemVaneAlignedLow |
第二片叶片的叶型前缘在子午面方向上位于第一片叶片叶型尾缘附近或后方。 第二片叶片应相对于第一片叶片偏移约半个叶片节距（沿Theta方向）。 第一片叶片和第二片叶片的叶型前缘与尾缘均为圆角。 您必须从这两个模板中选择一个。详情请参见Choosing the Appropriate TandemVaneAligned Template. |
|

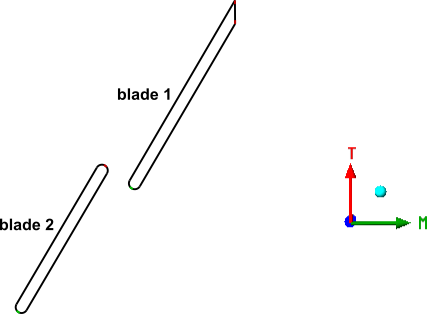

TandemVanesCustomizedNr1 |
第一片叶片的叶型前缘在子午面方向上位于第二片叶片叶型尾缘附近或后方。 第一片叶片的叶型前缘的Theta值低于第二片叶片叶型尾缘的Theta值。 第一片叶片的叶型前缘为圆角，叶型尾缘为切边。第二片叶片的叶型前缘与尾缘均为圆角。 |
要访问这些模板，请启用高级功能。详情请参见Advanced Topology Control.
串联叶片模板有"Low"和"High"两个版本。要确定哪个串联叶片模板适用：
在查看器中右键单击并选择Transformation > 3D Turbo (Theta-M’-Span).
调整视图方向，使子午坐标（M）向右增加，Theta（T）向上增加。
完成此操作后，叶型前缘位于左侧。

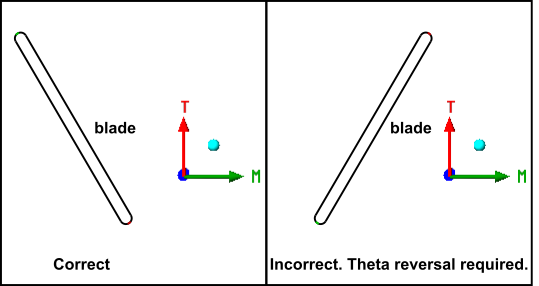

如果Theta朝向尾缘（朝向更高的子午坐标）递减，则继续下一步。否则，使用Geometry > Machine Data > Rotation下的设置来反转Theta相对于几何体的增加方向。

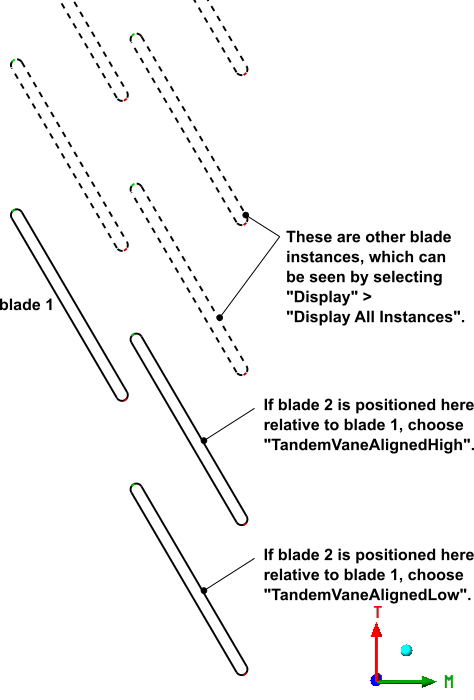

如果Theta从第一片叶片的尾缘到第二片叶片的前缘递增，则选择
TandemVaneAlignedHigh否则，请选择TandemVaneAlignedLow.
Note:当以独立模式运行 TurboGrid 时（如Starting Ansys TurboGrid in the TurboGrid 简介所述），可以沿 Theta 方向旋转第二个叶片，这可能会改变通过上述流程确定的适用模板。
