Workbench组件使用问题–未将对象引用设置到对象的实例

释放双眼,带上耳机,听听看~!

今天在workbench平台使用mesh工具出现问题(其他功能正常),如图所示:

Workbench组件使用问题--未将对象引用设置到对象的实例

unable to start the Mesh editor:未将对象引用设置到对象的实例

除此之外,在百度上发现有的同学在使用Geometry工具出现类似问题。

网络上的几种解决方案:

1.ANSYS learning forum:https://forum.ansys.com/discussion/comment/108477#Comment_108477

2.ENG-TIPS:https://www.eng-tips.com/viewthread.cfm?qid=249314

3.小木虫:http://muchong.com/t-11327655-1

4.知乎:https://www.zhihu.com/question/288537170/answer/911049511

综合四种方案,给出我个人的解决方案:

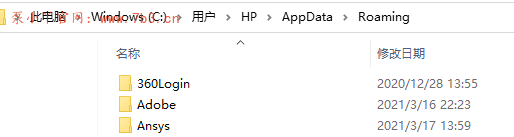

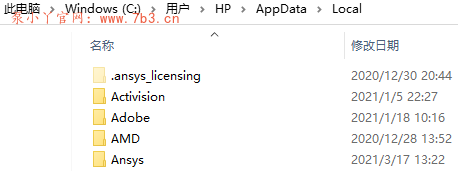

第一步:删除下图local和Roaming文件夹中含有ANSYS的子文件夹,重启Workbench。

若发现问题仍然存在,进行第二步

Workbench组件使用问题--未将对象引用设置到对象的实例

Workbench组件使用问题--未将对象引用设置到对象的实例



第二步:先卸载ANSYS,然后按照第一步删除文件。再重新安装ANSYS,问题解决。(我两次安装的版本一致,因此卸载时并未清除相关注册项,仅仅在卸载完成后删除了安装目录下残留的的ANSYS.Inc文件夹)

工欲善其事,必先利其器!!!
