什么是旋涡泵?

旋涡泵是指叶轮为外缘部分带有许多小叶片的整体轮盘,液体在叶片和泵体流道中反复做旋涡运动的泵。旋涡泵虽属于叶片式机械的范畴,但其工作过程、结构以及特性曲线的形状等与离心泵和其他类型泵都不太相同。

旋涡泵是叶片式泵的一种。在原理和结构方面,它与离心式和轴流式泵不一样,由于它是靠叶轮旋转时使液体产生旋涡运动的作用而吸入和排出液体的,所以称为旋涡泵。
旋涡泵主要组成部件有叶轮、泵体、泵盖以及它们所组成的环形流道,旋涡泵叶轮不同于离心泵叶轮,它是一种外轮上带有径向叶片的圆盘。液体由吸入管进入流道,并经过旋转的叶轮获得能量,被输送到排出管,完成泵的工作过程。
旋涡泵的比转数通常在6~50之间。它是一种小流量、高扬程的泵,适宜输送黏度不大于5°E、无固体颗粒、无杂质的液体或气液混合物。其流量范围在0.18~45 m³/h,单级扬程可达250 m左右。

一、泵型简介

模型名称:QB旋涡泵

Q的意义:清水

格式:STP

泵三维模型9:QB60旋涡泵

二、图片演示

泵三维模型9:QB60旋涡泵

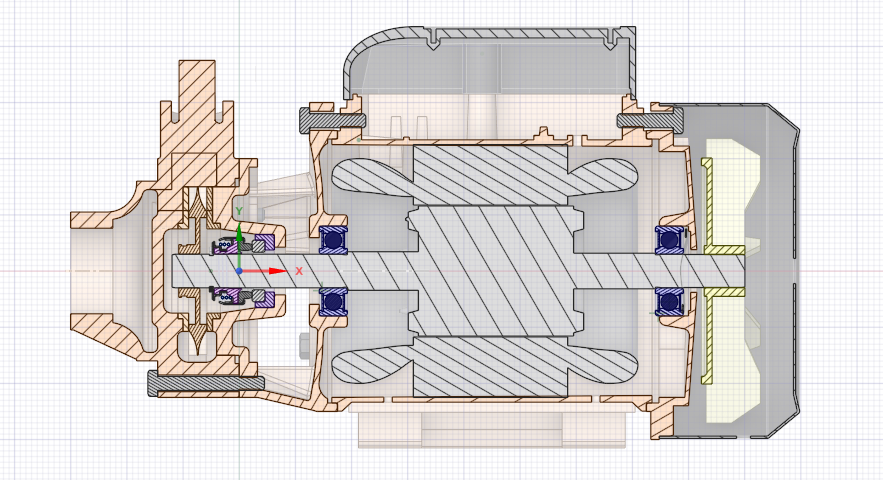

通过观察截面图,右边部分为电机,泵体内存在衬里,且为半开式叶片!

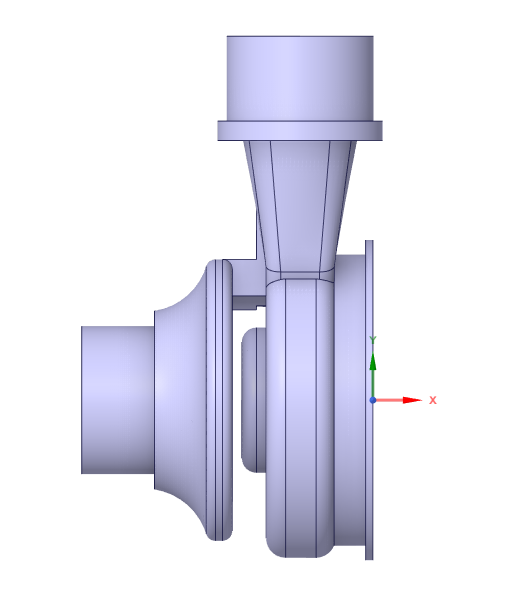

泵三维模型9:QB60旋涡泵
泵三维模型9:QB60旋涡泵
泵三维模型9:QB60旋涡泵
泵三维模型9:QB60旋涡泵

通过上图可以很直观看到叶片的形状!
泵三维模型9:QB60旋涡泵

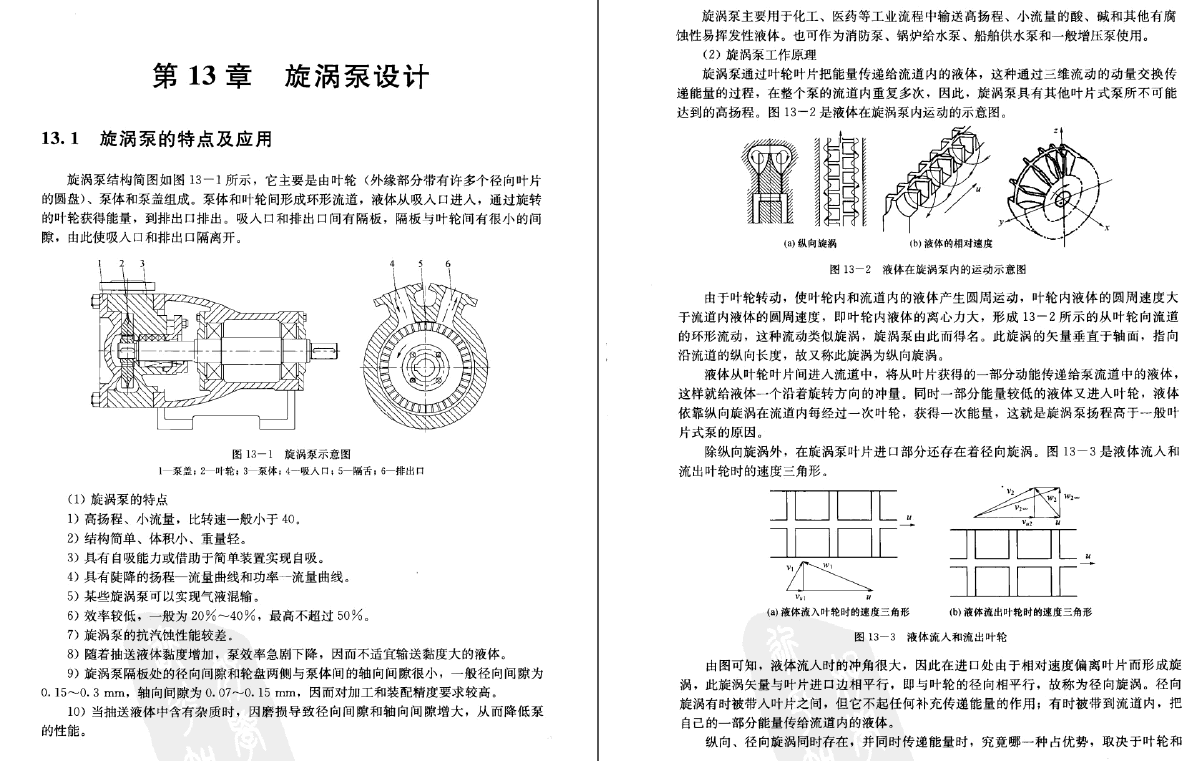

三、相关知识

泵三维模型9:QB60旋涡泵
泵三维模型9:QB60旋涡泵
泵三维模型9:QB60旋涡泵
泵三维模型9:QB60旋涡泵

四、下载地址

下滑下载!


泵三维模型9:QB60旋涡泵
