离心泵模拟专题2:网格划分

  • 视频介绍
  • 视频选集
  • 交流讨论
释放双眼,带上耳机,听听看~!

3本专题第1篇:水力设计

离心泵模拟专题1:水力设计


水力设计部分完成后就可以画网格了,关于是否需要全部结构化网格,大佬们众说纷纭,但是终极结论应该是看你需求。对于简单的组件诸如进口段、出口段、叶轮都可以来画结构化网格,至于蜗壳,因为结构相对复杂,画结构化网格比较费时间,鉴于此本次教程中并未对蜗壳结构化网格划分,但是本站有若干关于icem蜗壳结构化网格划分的视频,总结如下:

icem离心泵叶轮结构化网格划分视频教程:

离心泵叶轮ICEM结构化网格划分视频教程

icem离心泵叶轮非结构化网格划分视频教程:

icem离心泵叶轮非结构化网格划分

icem离心泵蜗壳结构化网格划分视频教程:

icem离心泵蜗壳结构化网格划分视频教程

ICEM离心泵蜗壳结构化网格划分方法2视频教程

icem离心泵蜗壳非结构化网格划分视频教程:

离心泵蜗壳非结构化网格划分视频教程

那接下来就是对本次模型网格划分喽!

一、TurboGrid叶轮结构化网格划分

TurboGrid是专业的旋转机械网格划分软件,如果你要问蜗壳能不能画,蜗壳能旋转吗?

关于TurboGrid的学习资料很少,这里推荐看下面这个帮助文档:

《TurboGrid官方帮助文档》英文版

  • 创建全流道的完整模型Fluid_path
  • 创建叶轮流体域Fluid_impeller(就是从Cfturbo导出的叶轮水体)
  • 导入DM逆向处理
  • 导入TurboGrid网格划分
  • 导入ICEM生成全流道网格

以上是一个叶轮网格划分完整的步骤,具体操作视频及workbench源文件可见下方隐藏部分视频,另外本视频需付费:

可在文章顶部查看本视频!

完成后的叶轮网格质量0.3,及以上,可见下图:



漂亮就完事了!

二、进口段icem结构化网格划分

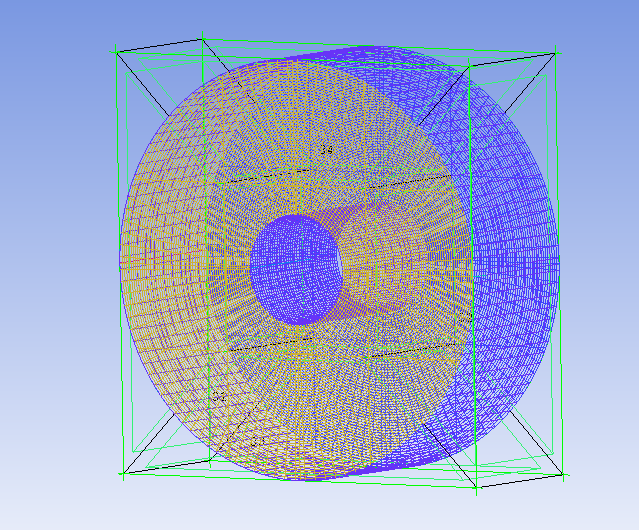

这个没啥好说的,非常基础的一个圆环结构,采用O网格然后加上边界层就完事了!

三、蜗壳icem非结构化网格划分

不论是进口段还是蜗壳,建议都先导入装配体到SCDM中,删除不需要的部分,然后保存为scodc或者stp的格式导入icem中,这样做的好处是不会因为单位不统一的原因造成网格大小不一致,无法装配的问题!

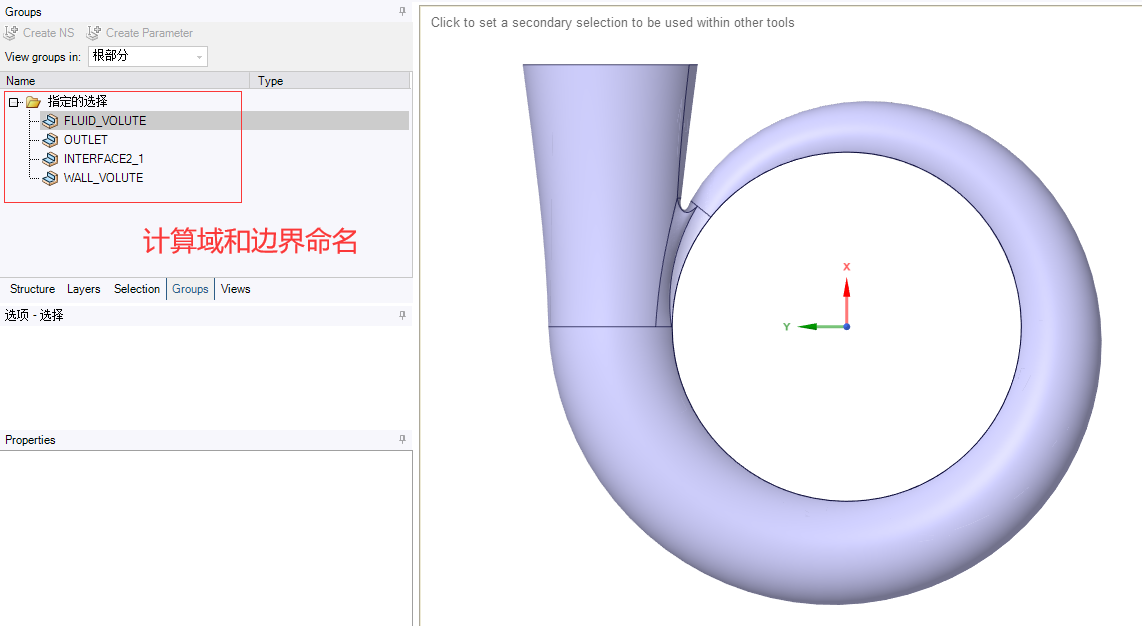

  • 将蜗壳导入scdm中,完成边界和计算域的定义后导入icem中,注意是从Workbench流程中导入,如果你在单独打开icem后导入scdoc格式的文件边界条件这些是无法传递的,如下图所示:


离心泵中关于如何命名边界,可以参考下面的文档:

离心泵结构化网格划分视频教程系列1

既然都建议使用SCDM了,那在SCDM中定义边界可参考下面的文档:

SCDM如何边界命名

  • 打开icem流程模块,首先修复几何Repair Geometry创建拓扑结构,然后给全局网格尺寸,直接生成体网格就行了!

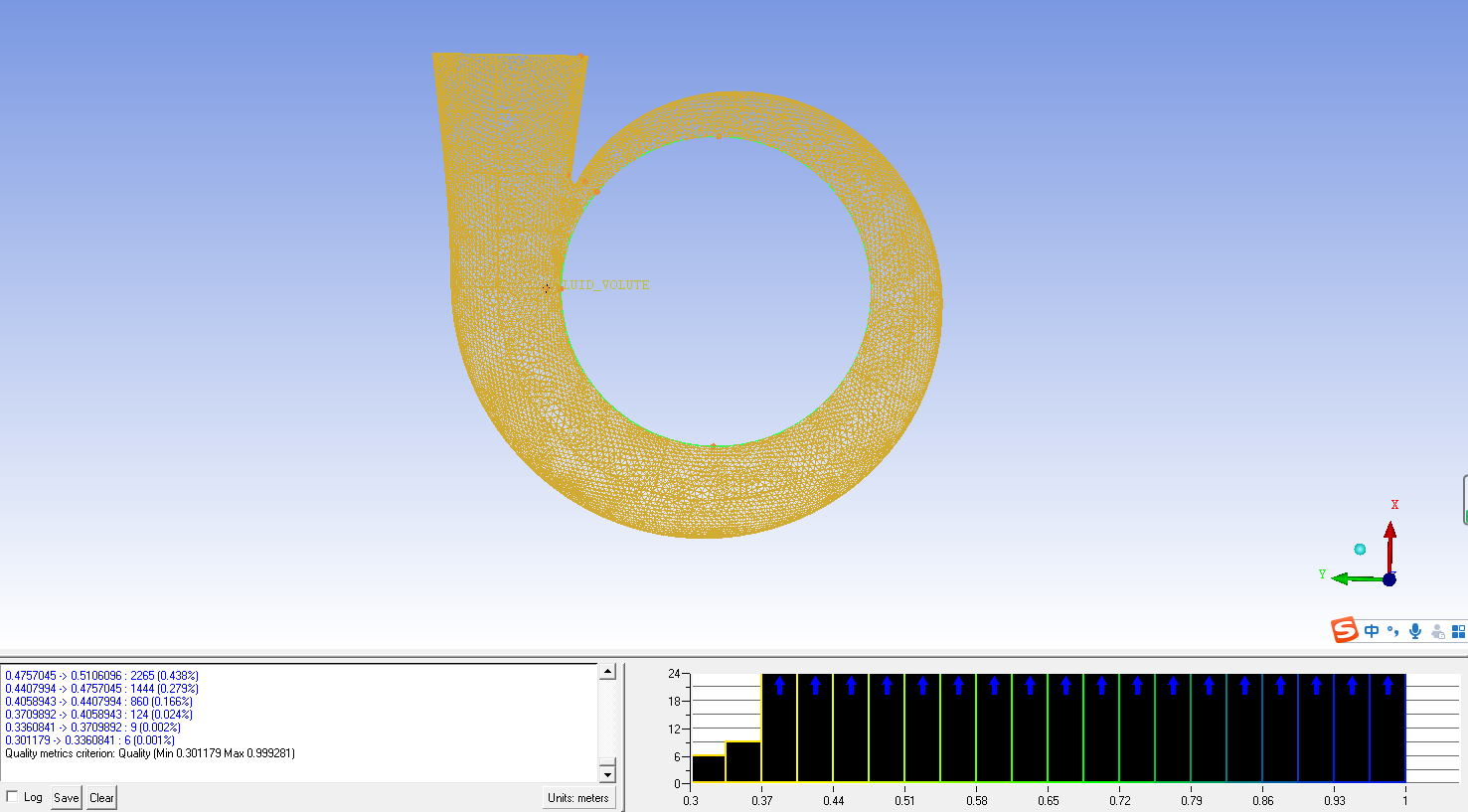

最终蜗壳的网格质量为0.3,如果初次划分结果网格质量不高,可以采用Edit mesh下的网格光顺功能,提高质量!

四、网格装配

咱们的网格都是单独划分的,所以最终需要在icem中完成网格装配,装配完成后还需要检查边界命名是否正确,有误遗漏部分等。

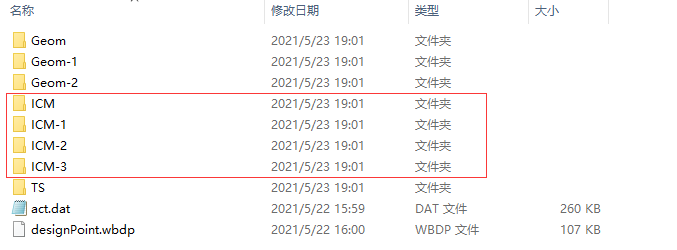

在之前的3部分工作中我们已经生成了进口段、叶轮、蜗壳的网格,如果使用workbench工作流程来做的,那么在保存项目的时候网格文件已经生成并保存在对应的icem文件夹中了,具体位置如下图所示:

我们装配需要的就是每一部分生成的.uns文件!

  • 打开icem,点击File-Mesh-Open mesh选项,先找到进口段的.uns网格文件导入

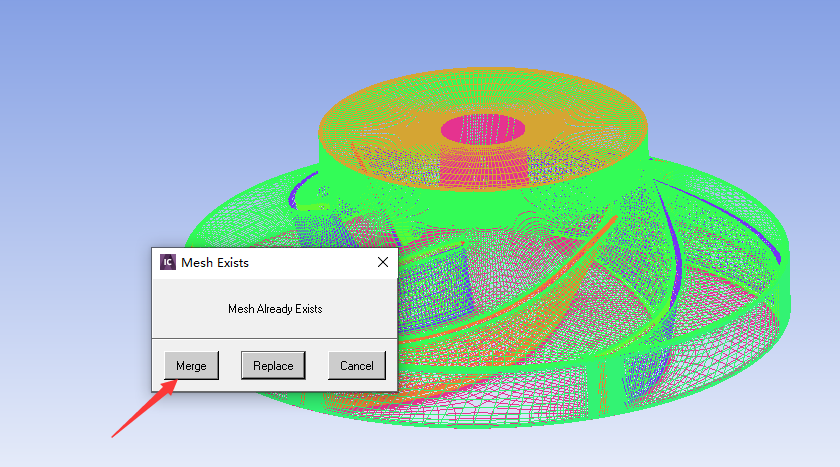

  • 然后继续上面的步骤,找到叶轮的.uns网格文件点击打开,在弹出的选项中点击merge合并网格!

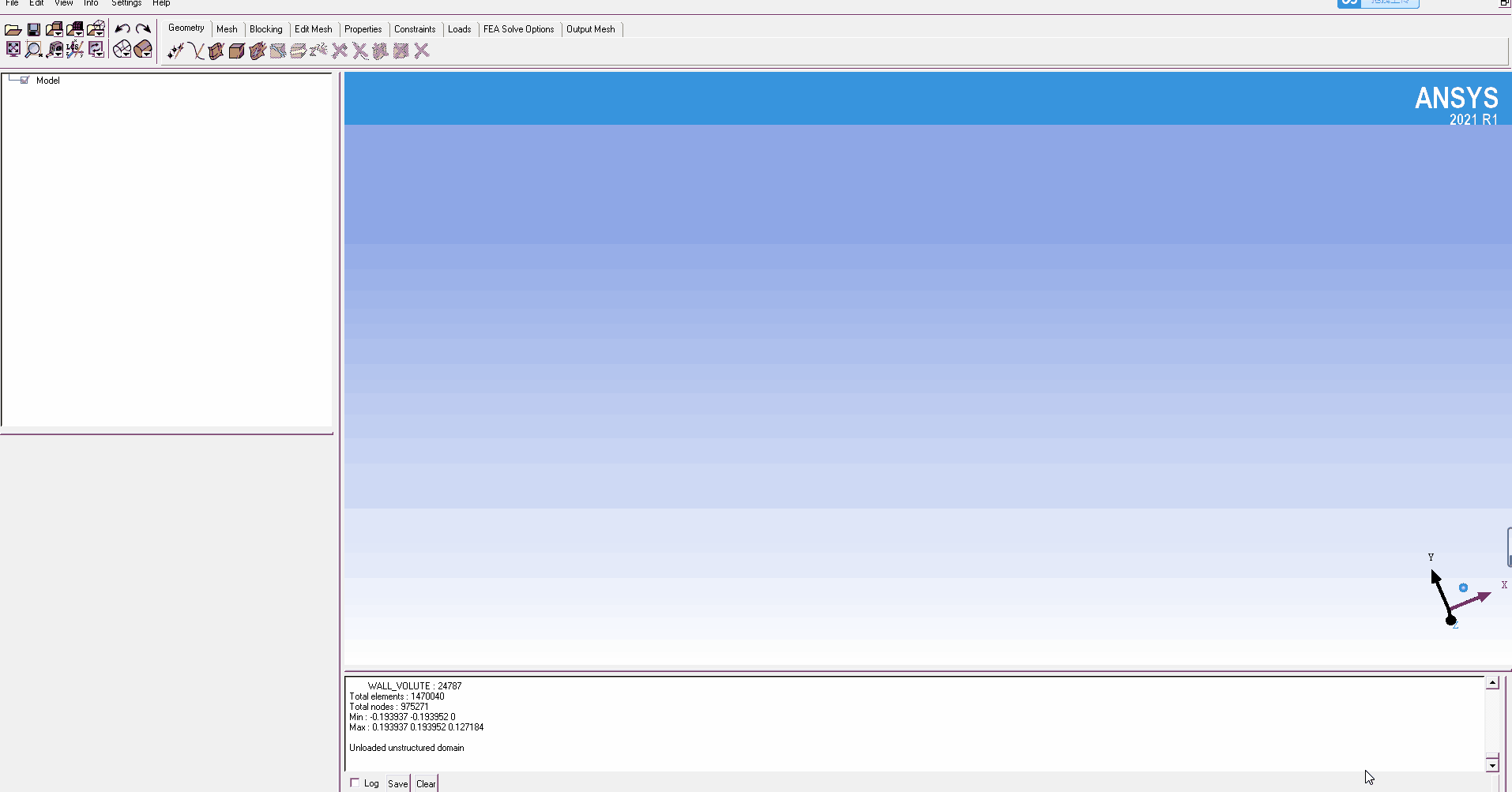

具体操作可见下方动图:

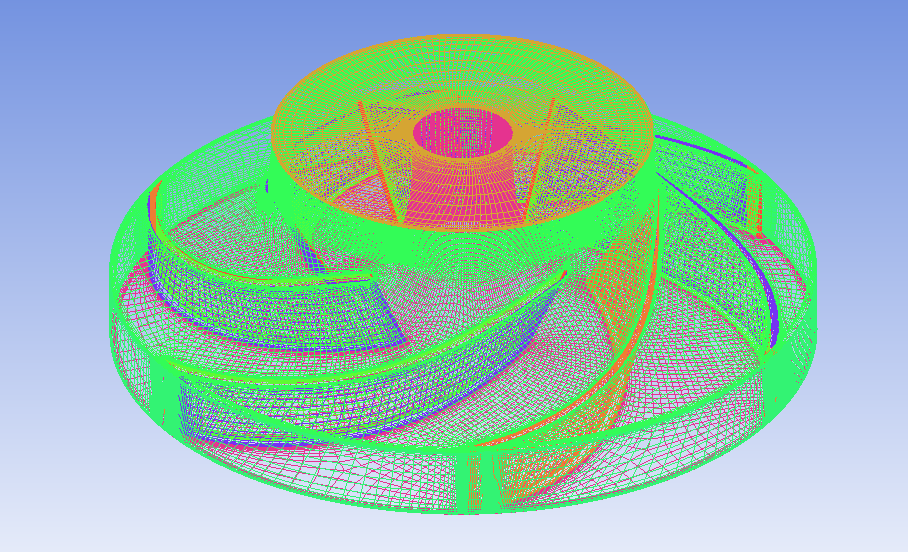

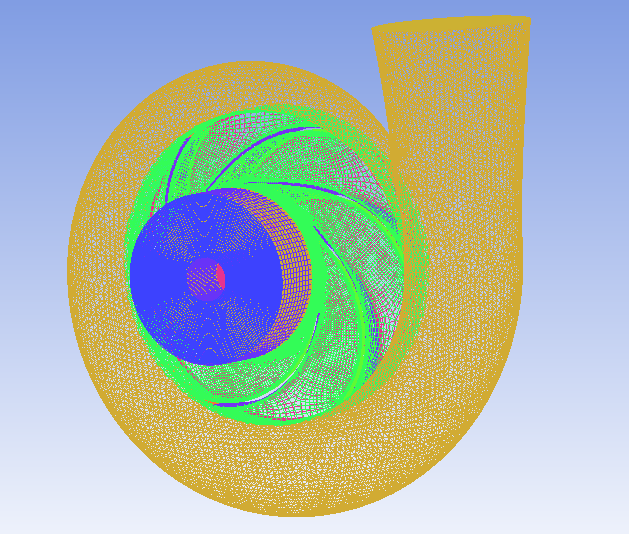

装配完成后最终结果如下:

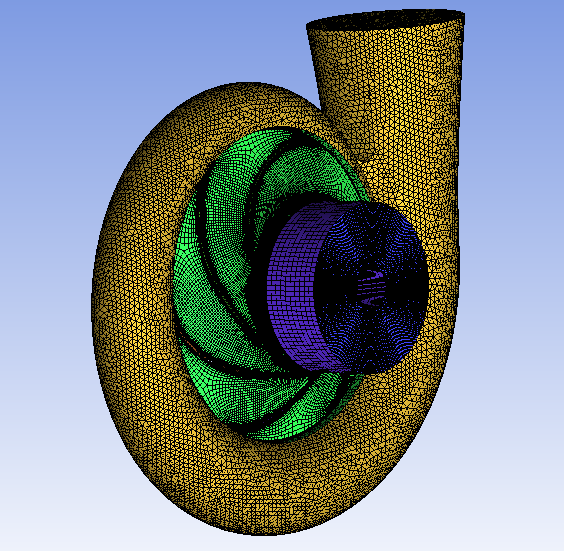

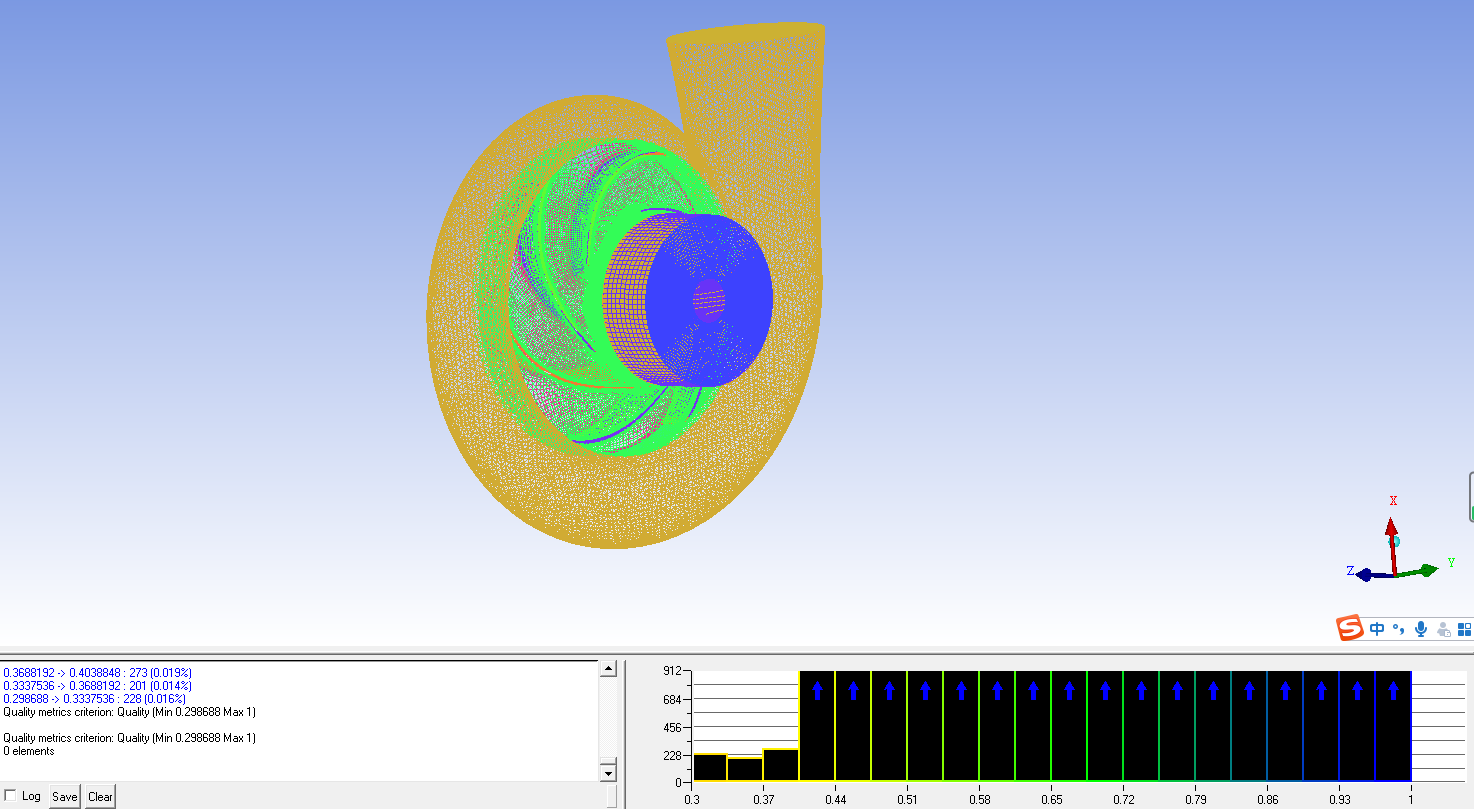

最终网格质量为0.3,满足计算要求!

  • 导出网格

icem可以导出cfx和fluent等多种求解器的网格文件格式,首先点击Output mesh下的select solver选择求解器,然后点击Write input输出网格即可!

奥忘了看网格数量,点击info/mesh info可看到网格数量,Total  elements为147万!

五、下载地址

附件下载仅包括.msh和.cfx5网格文件,其他源文件下载链接在上面的隐藏部分,码字不易感谢支持!


免责声明

泵小丫收集资源均来自网络

仅用于内部交流之用,如有需要请支持正版

下载权限

查看
  • 免费下载
    评论并刷新后下载
    登录后下载

查看演示

  • {{attr.name}}:
您当前的等级为
登录后免费下载登录 小黑屋反思中,不准下载! 评论后刷新页面下载评论 支付以后下载 请先登录 您今天的下载次数(次)用完了,请明天再来 支付积分以后下载立即支付 支付以后下载立即支付 您当前的用户组不允许下载升级会员
您已获得下载权限 您可以每天下载资源次,今日剩余

给TA充电
共{{data.count}}人
人已充电
29 条回复 A文章作者 M管理员
  1. 【Leon】里昂

    最后outpush mesh的时候报错:WARNING:Mesh has uncovered faces. ANSYS Fluent needs a complete boundary (shells in 3D] or it will give a vareity of errors and not read in the mesh!
    大佬,请问如何解决

  2. 狂想光荣

    请问大佬能否上一些关于cfturbo的应用案例?

    • 泵小丫

      基本操作没啥可说的,实际设计案例涉及到工程经验,更没有😁

  3. kk三步法

    😁

  4. user5840

    我的为什么导入到turbogrid中出现了问题呀

    • 泵小丫

      检查文件名或者路径是否存在中文

  5. 巨蟹座不卖蟹

    老师,请问在cfturbo里面设计的叶轮和涡壳的流域导出来后,他们之间有一段延伸的部分,请问这段延神的部分需要画网格吗?

    • 泵小丫

      当然,延伸的这部分相当于叶轮与蜗壳中间的间隙,这个间隙也是有水流过的,所以也是流体域的一部分

    • 巨蟹座不卖蟹

      嗯嗯,也就是这个延伸部分应该和叶轮的流体区域一起画网格?

    • 泵小丫

      对的,当然你可以可以作为单独的体去画网格,用interfere配合就行了

  6. 巨蟹座不卖蟹

    老师,我下载这个msh文件导入flent之后,不能初始化,而且网格检查失败了,这是怎么回事呢?

    • 泵小丫

      下载的源文件需要在fluent中做一些边界条件的设置

    • 巨蟹座不卖蟹

      老师,我边界条件都按照专题3里面给定了,初始化还是这个错误😥

    • 泵小丫

      我的mesh文件名称和边界类型不匹配,需要自己设置

  7. 泵小丫

    肯定单位不统一

  8. 方远树

    你好,想问下在用DM进行turbogrid前处理过程中,会出现流道错误,内部错误,轮廓边界框计算失败

    • 子骁

      同,解决了么兄弟

  9. 沙漠中的野狼

    大佬,用spacelaim抽取流体域在一起划分网格的方法和这个方法有什么区别呀

  10. 老王头

    老师。这个该怎么整

    • 老王头

      之前导入的时候跟视频一样 但今天做就成这样了。试了好几次
