泵三维模型18:BB4多级锅炉给水泵

释放双眼,带上耳机,听听看~!

关于BB4泵型,此前已有收集2个模型,都是非常棒的锅炉给水泵,资料齐全且建模完善,可以直接上手练习仿真。具体地址可点击下方链接跳转查看:

节段式多级离心泵模型

泵三维模型6:DG46多级泵

对于这种泵型,内流体域的抽取方法也是非常简单的,小丫这里有出过详细的操作教程,可以查看下方文档:

多级离心泵流体域抽取方法1

今天这个模型来自@贺嘉维 贺同学,毕业设计内容,看着学弟的这些成果,真是自愧不如,当年毕设我只画了个叶轮。这里不仅有几何模型,还有流体域模型和仿真结果,佩服佩服!本套资料包括二维设计图、三维模型、流体域模型,希望这些资料能够帮助到后面的童鞋!

一、模型简介

泵型:卧式多级锅炉给水泵

泵型号:DG120-100*13

级数:13级

叶片形状:扭曲叶片

格式:DWG   &   STP

泵三维模型18:BB4多级锅炉给水泵

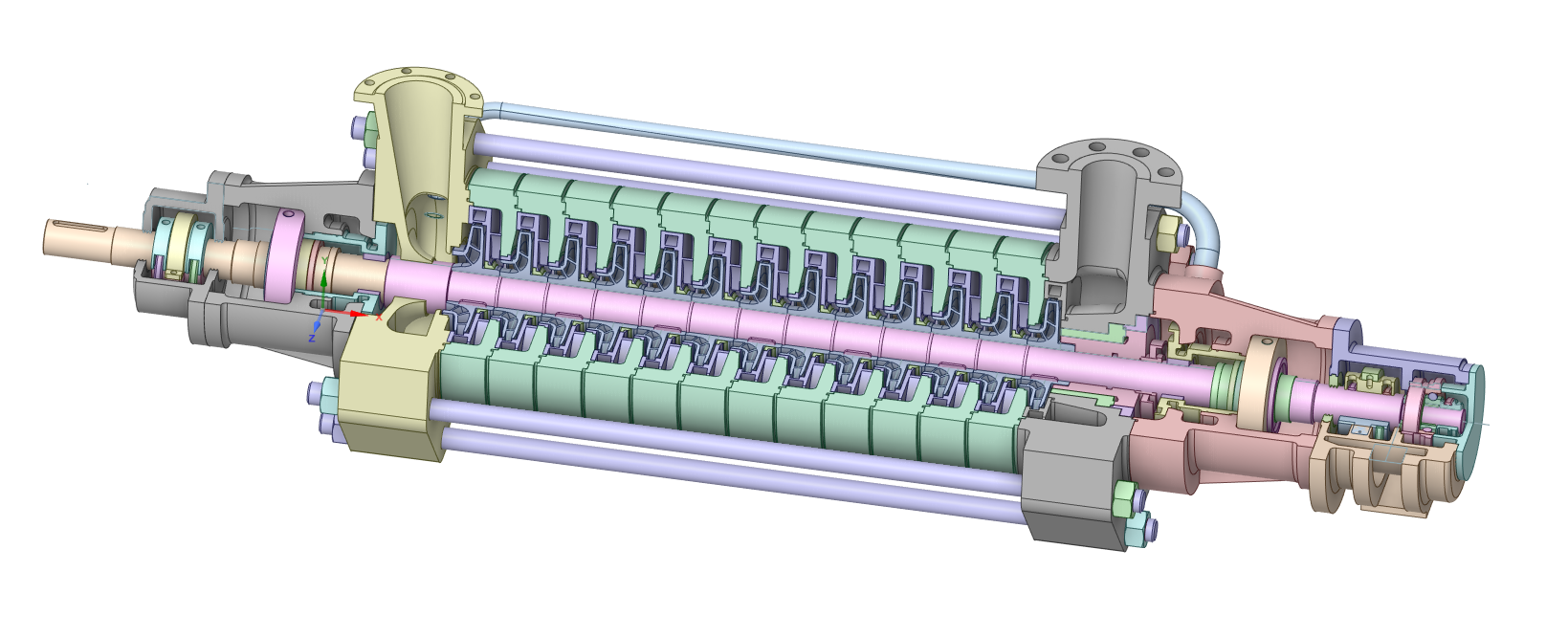

可以看到为了方便展示内部结构,贺同学对模型做了1/4切除术,内部结构一览无余,与前面分享的模型不同之处在于这台泵采用了机械密封,相较于填料密封性能更好,但是相应成本也会上升。所以如果毕设老师提问为什么你的双吸泵没有采用机械密封,答案是能够接受介质泄露且便宜!

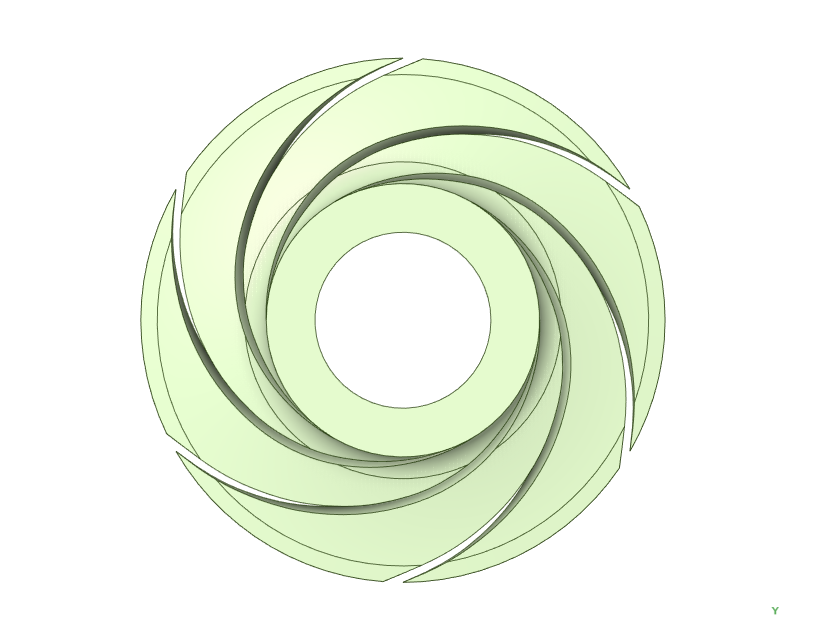

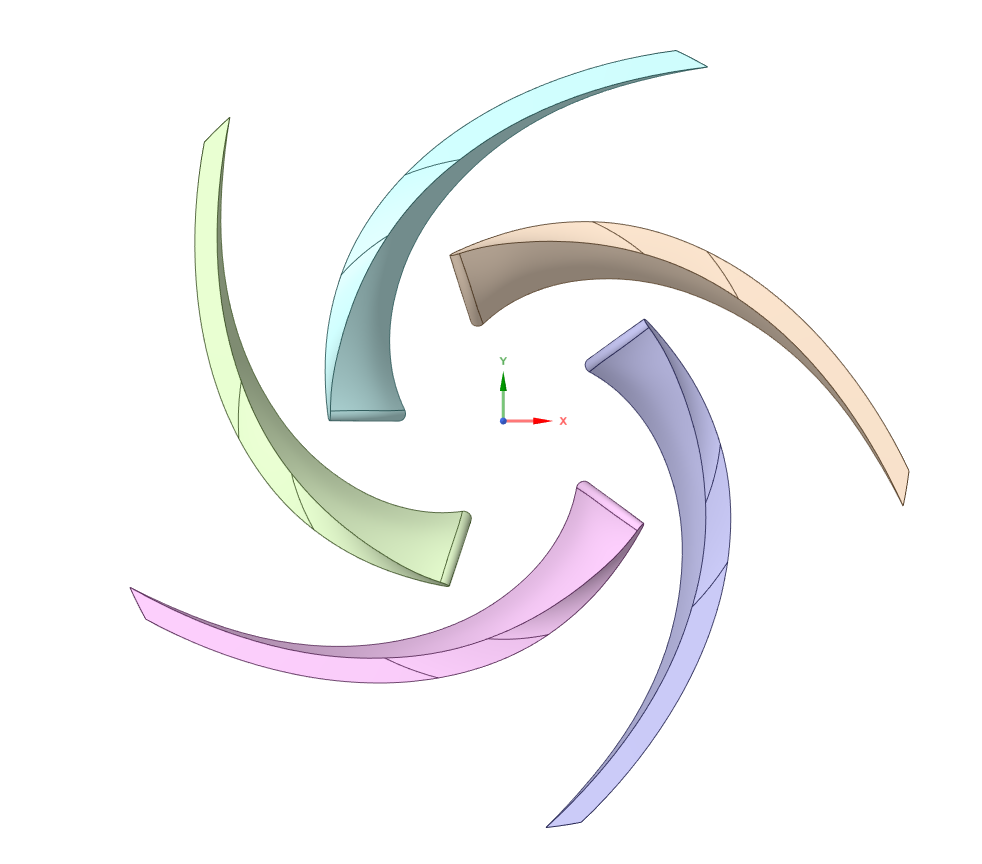

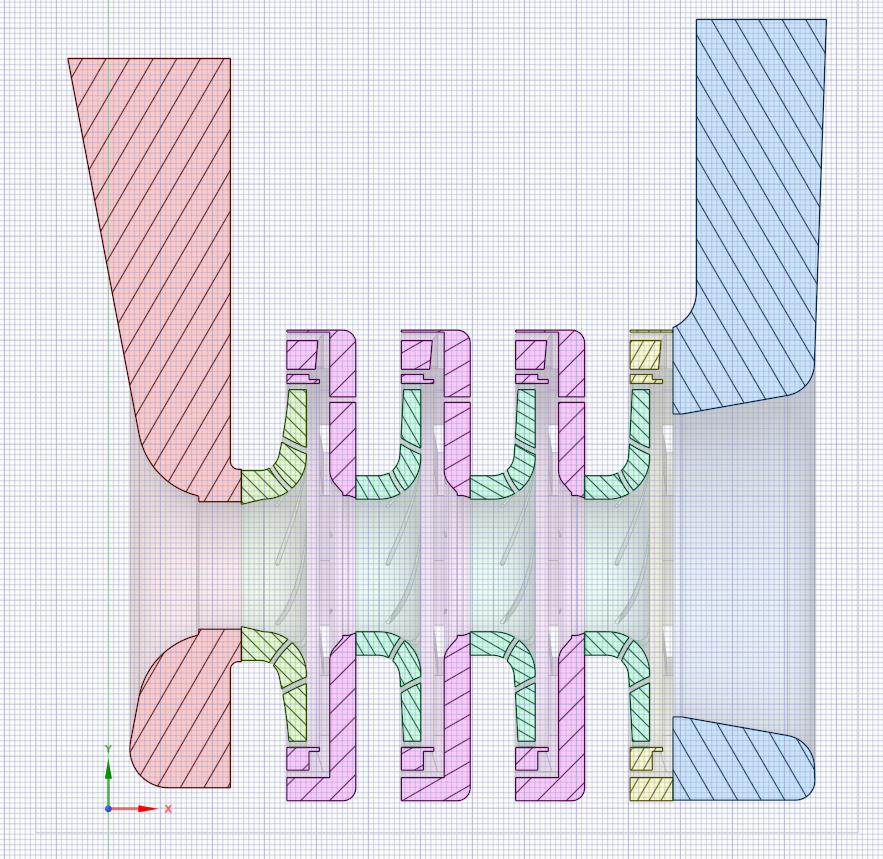

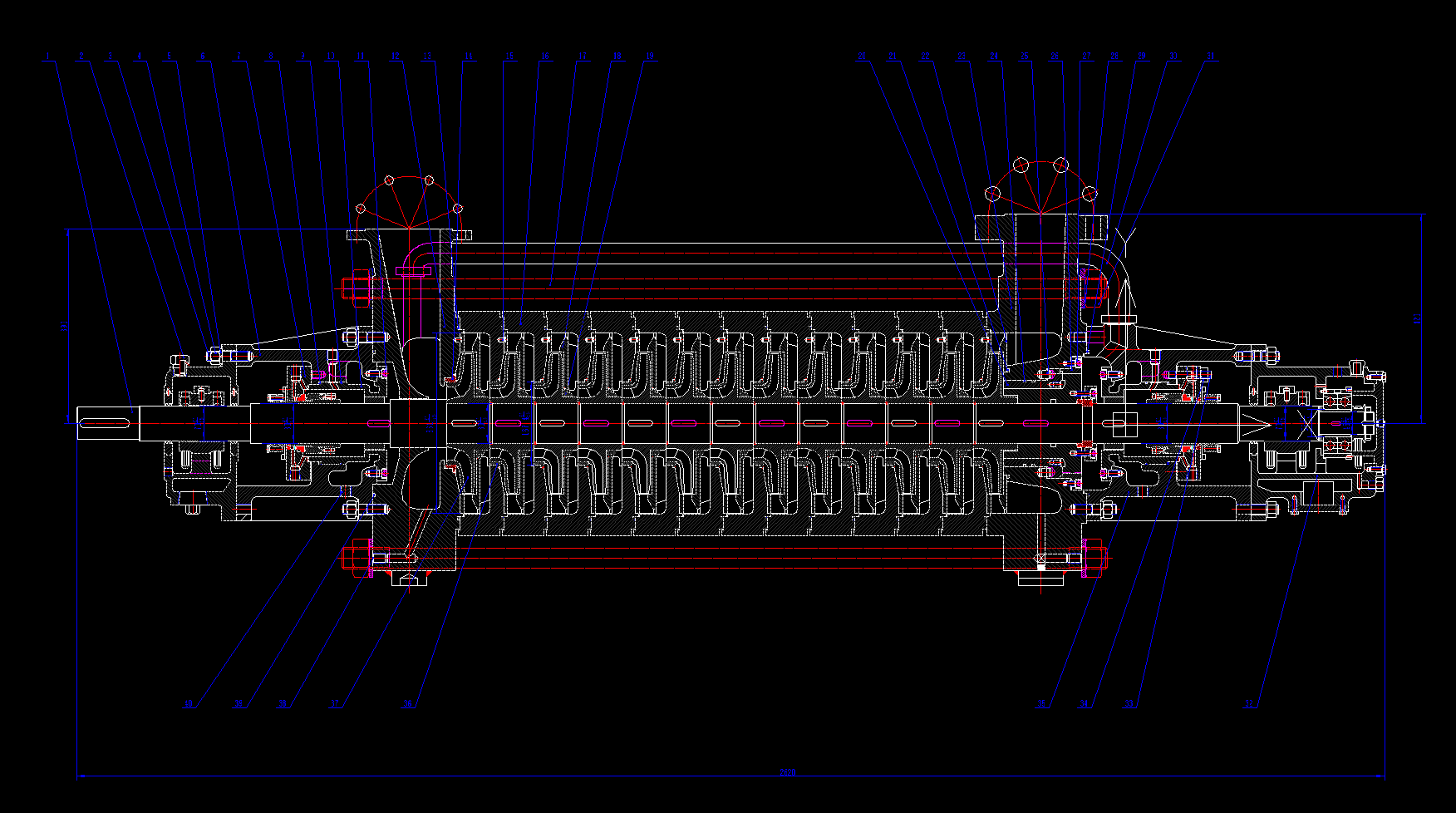

二、图片展示

泵三维模型18:BB4多级锅炉给水泵
泵三维模型18:BB4多级锅炉给水泵
泵三维模型18:BB4多级锅炉给水泵
泵三维模型18:BB4多级锅炉给水泵
泵三维模型18:BB4多级锅炉给水泵
泵三维模型18:BB4多级锅炉给水泵
泵三维模型18:BB4多级锅炉给水泵
泵三维模型18:BB4多级锅炉给水泵
泵三维模型18:BB4多级锅炉给水泵

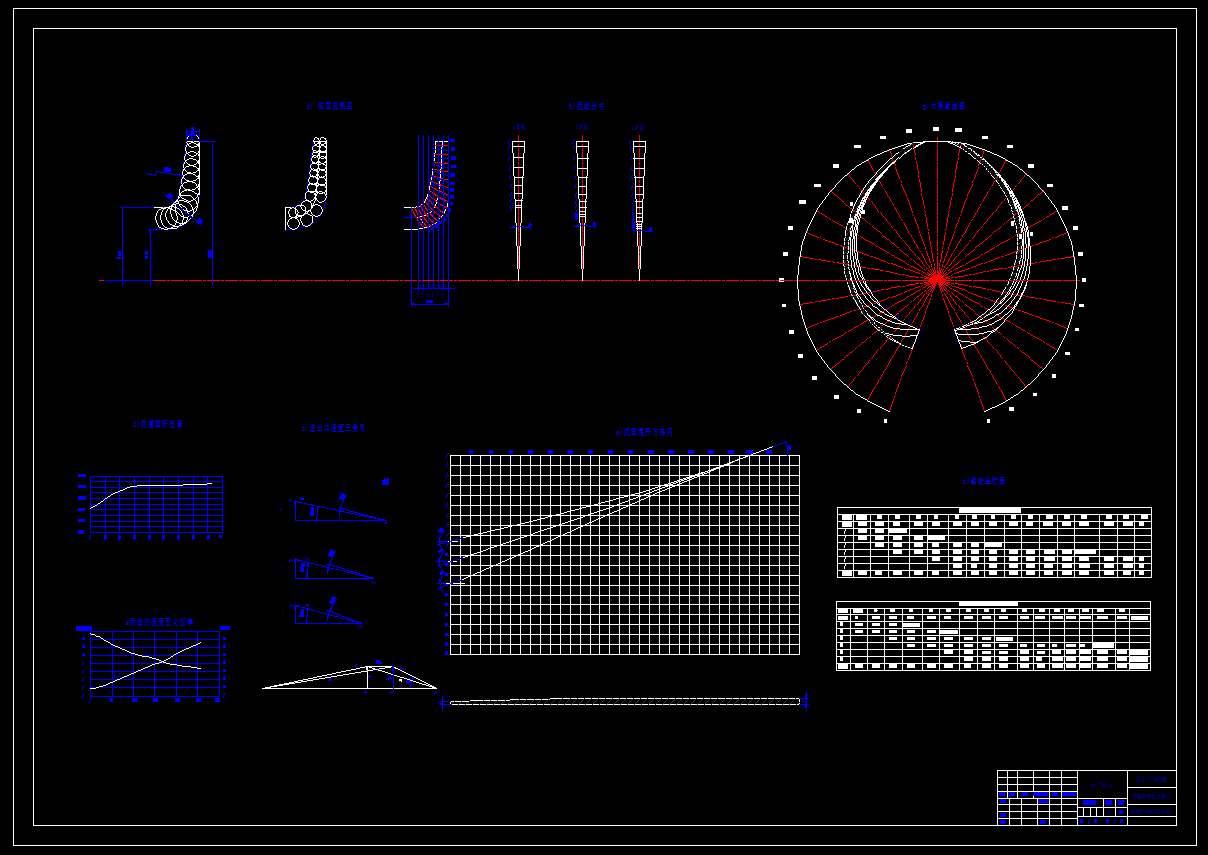

其中二维图部分包括了详细的水力设计图和加工尺寸图,清单如下所示:
泵三维模型18:BB4多级锅炉给水泵

三、下载地址

下滑下载!


泵三维模型18:BB4多级锅炉给水泵
