CREO轴流泵叶轮建模视频教程

  • 视频介绍
  • 视频选集
  • 交流讨论
释放双眼,带上耳机,听听看~!

许久不录视频,业务已经生疏了!

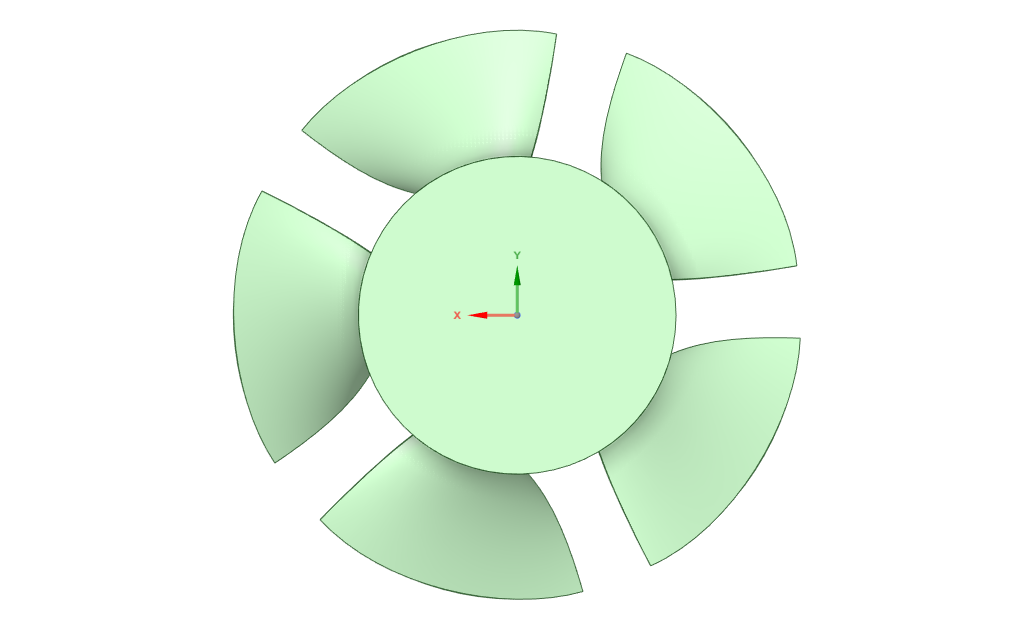

关于轴流泵叶轮的建模,今年3月份的时候大概讲到过一次,模型可以查看下方的文档:

泵三维模型1:轴流泵叶轮

因为都是采用圆柱坐标来表达和定位,所以轴流叶轮和诱导轮水力及建模方式基本一样,关于诱导轮的建模及水力图识别可以查看下方文档:

诱导轮建模视频教程

轴流泵叶轮叶片分为工作面和背面,用圆柱坐标系来表示,如果你的三维建模软件不支持圆柱坐标导入,建议转换为常见的笛卡尔坐标系也就是XYZ坐标,详细教程如下:

坐标系转换基础内容

对于轴流风机等建模方式都是一致的,包括风力发电叶轮叶片也一样的操作!

一、基础知识

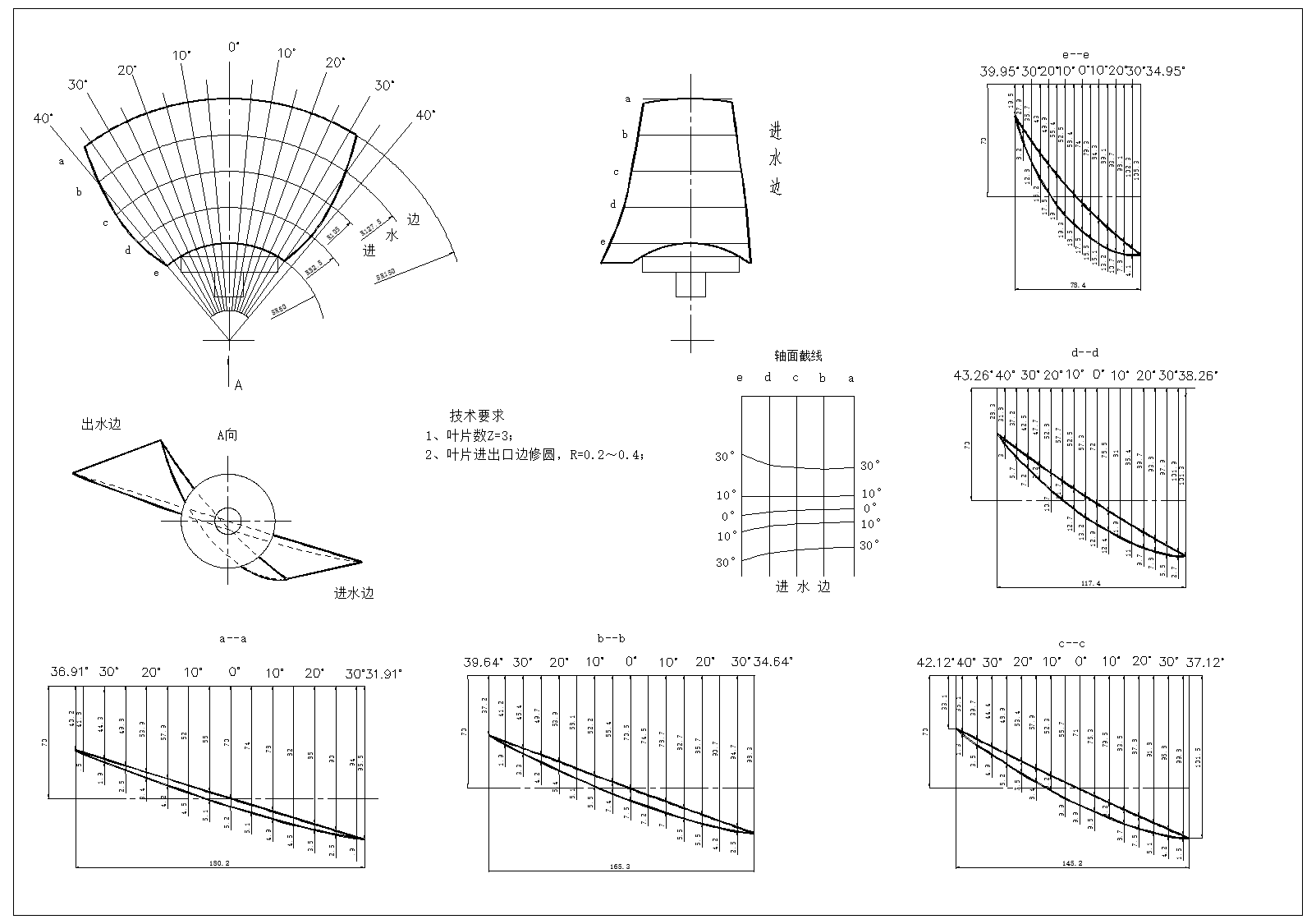

先来看看完整的水力图:

前几天有同学留言不知道什么是水力,对于旋转机械来说叶片是最重要的就是叶片,叶片作为空间扭曲的形态不能按照常规的尺寸来表达,所以衍生出了水力图,就是为了告诉模具厂我的叶片的具体形态,以便于加工制造!

1.进、出口边的判断

进水边通常是比较平滑的,出水边较扭曲!

2.工作面及背面的判断

凸起的外缘面为叶片背面,另一面为工作面!

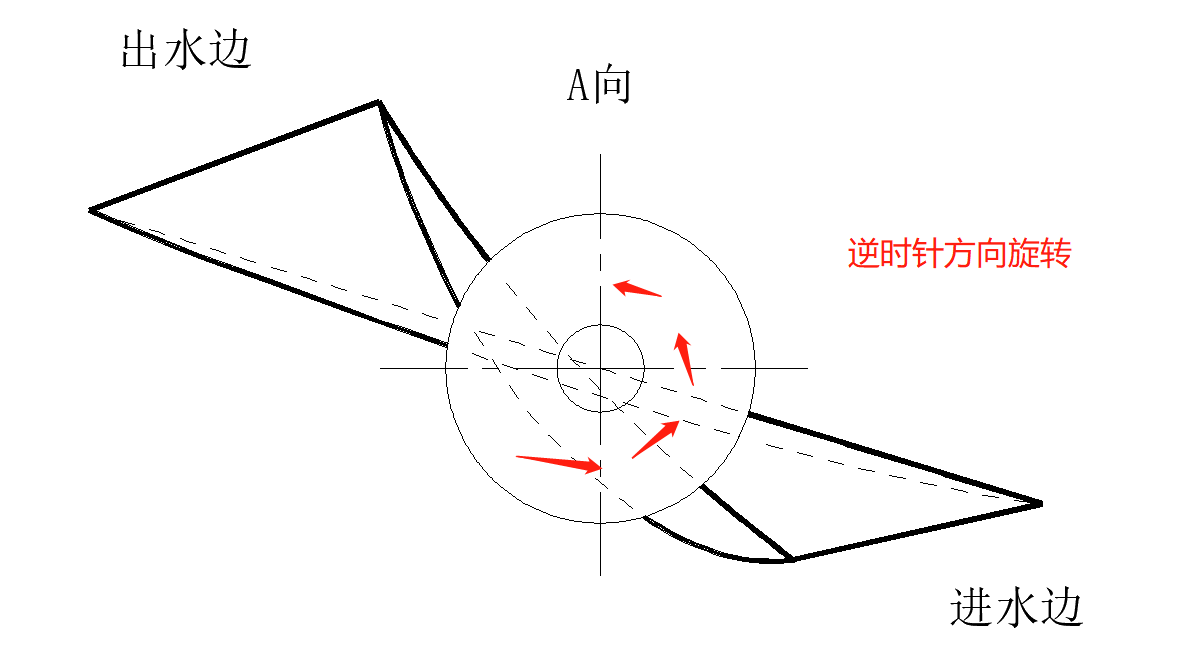

3.旋向的判断

轴流泵的工作原理是利用翼型的升力对水做功,叶片切割流体时工作面压力高而背面压力低,所以产生了一个向上的升力!

二、建模教程

已在视频中详细讲解,查看文章顶部视频即可!
