Fluent中网格装配基础操作

释放双眼,带上耳机,听听看~!

如果各部件是单独进行网格划分的,那么可以在其他网格软件中进行组装好导入Fluent,比如ICEM,也可以对单独的部件导入Fluent后进行装配,正好手头有个案例可以介绍一下!

Ansys2021R1安装包及安装教程(最新版)

Ansys2021帮助文档中文译文版PDF合集

一、打开Fluent并导入网格

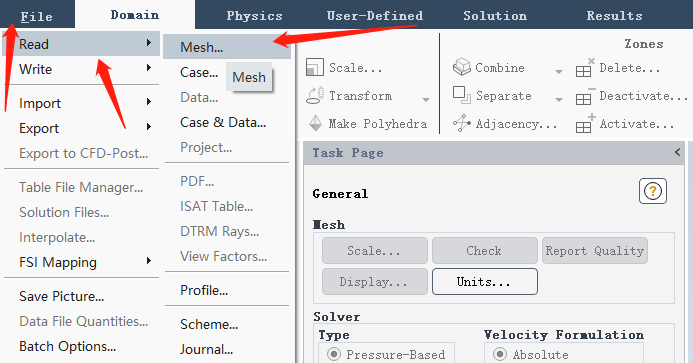

这里以Fluent2021R1版本进行演示,打开Fluent,随便导入一个部分的网格文件,这里文件格式支持.msh和.msh.h5,Fluent meshing默认导出的网格文件格式为.msh.gz,也是可以导入的

以我的案例为例,先导入进口段

二、导入其他网格文件

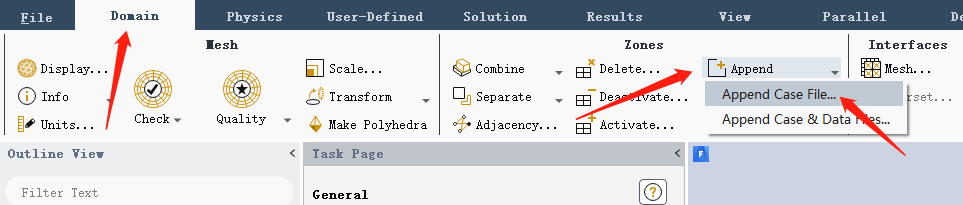

导入其他部件网格文件就不是上面的步骤了,而是点击Domain菜单下的Zones栏中的Append按钮,位置如下图所示:

然后选择对应部件的网格文件,点击Apply导入,随后会看到Done完成字样,此时显示框内还是只有进口段的网格

这里只是新导入的网格文件未显示而已,点击Domain菜单下的Display按钮,将右侧的边界全部选中,点击Display按钮就可以看到了。其他部分也是一样的操作!

再一次爆赞Fluent meshing的网格划分功能!


免责声明

泵小丫收集资源均来自网络

仅用于内部交流之用,如有需要请支持正版

给TA充电
共{{data.count}}人
人已充电
仿真计算

如何用ICEM CFD获取高质量叶轮流体域网格的小技巧

2021-12-2 21:39:56

仿真计算

Fluent中移动点监测简易方法2

2021-12-11 23:45:01

6 条回复 A文章作者 M管理员
  1. 三九七

    丫总,装配体如果是单独对每个零件划分网格,画好的网格怎么才能做到共节点呢?还请不吝赐教。

    • 泵小丫

      单独划分做不到吧哈哈😂

  2. 丫总,那怎么将不同网格连接起来呢

  3. 丫总,既然都出了这个教程了,我再问下,导进来了一个装配体网格,模拟以后发现需要优化,我就更改了叶轮模型,蜗壳没变,单独画好新的叶轮网格后,需要导进来装配,如何删除老的叶轮网格呢

  4. 还有单独导进来的网格,interface单独先定义?

  5. 我怎么好像看到下面那个就是删除网格😂
