如何用ICEM CFD获取高质量叶轮流体域网格的小技巧

释放双眼,带上耳机,听听看~!

如何用ICEM CFD获取高质量叶轮流体域网格的小技巧

1.当我们拿到一个现有的叶轮流道之后,一般要获取六面体网格大多采用ICEM CFD进行网格划分,拓扑结构的好坏对ICEM 网格质量影响非常大。如何获取好的拓扑结构显得尤为重要。

2.Turbogrid作为一款优秀的叶轮网格划分软件,它是基于流面进行网格划分,大多数泵设计是基于二元理论进行设计,基于流面进行网格划分可以获得较好的分析数据,可以获得高质量的纯六面体叶轮网格。

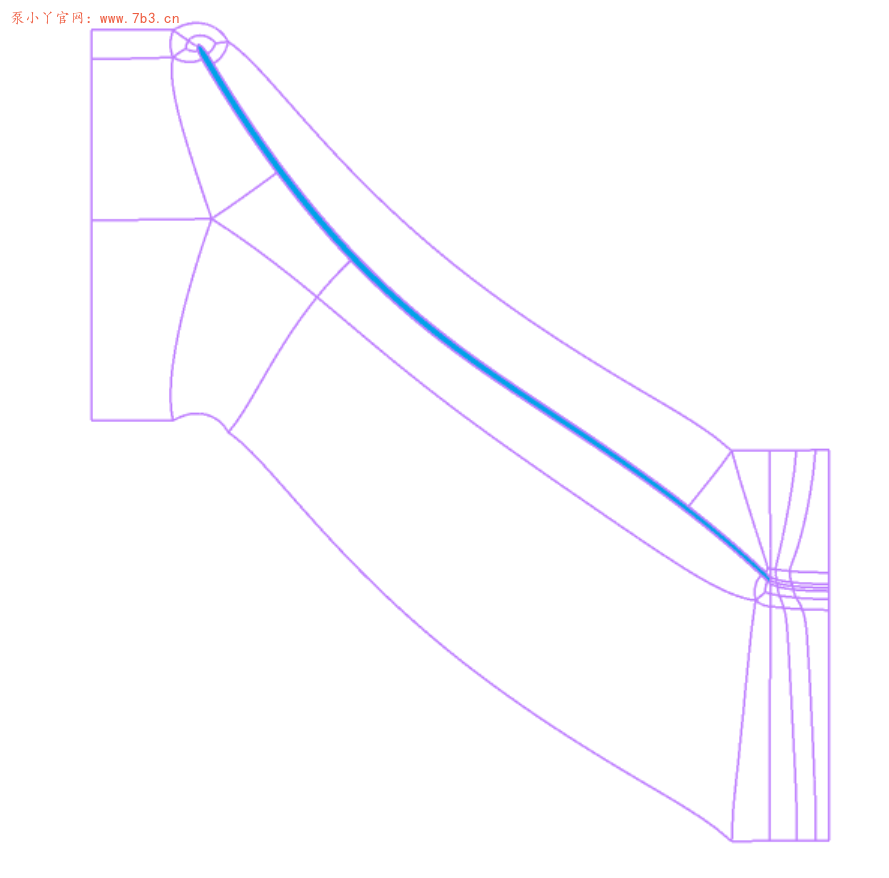

3.这时候我们可以用CFTurbo设计一个类似的叶轮,然后将叶轮导入Turbogrid进行网格划分,当网格质量达到想要的结果后,我们就可以观察Turbogrid中的拓扑结构,在ICEM中采用相同的拓扑结构,一般即可获得高质量的网格

4.在Turbogrid16.1之前可以进行手动拓扑,后续已无法进行手动拓扑。
