此方法由@fuzheng 老哥提供，小丫负责补充整理。感谢分享！
如有乐享，如果各位读者有其他学习笔记、操作方法、软件技巧等要分享，欢迎联系admin@7b3.cn
此前有分享过一篇同样是在Fluent中设置移动监测点的文档，可以点击下方链接查看：
显然前面的方法非常繁琐，涉及到网格的标记、分离等操作，容易出错，所以这里推出更简单的2.0版本，轻易实现动态点参数监测！
对于蜗壳上静态点的监测，可以查看上面的文档，有简要介绍！
一、创建参考系

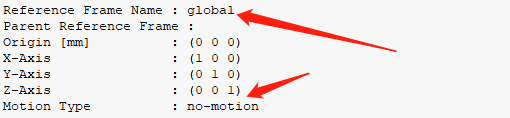

首先默认的全局参考系是一个静止的坐标系，通常我们不会对全局参考系进行调整，在全局参考系下，蜗壳等计算域是相对静止的，叶轮作为旋转域是采用MRF或者SSM来定义运动的，因为我们要监测的点在叶轮上，随着叶轮一起旋转，所以静止的全局坐标系将不适用，所以要新建坐标系！
关于MRF（多参考系）、SMM（滑移网格）、SRF（单参考系）等的介绍可以查看下方学习笔记：
MRF（多参考系）旋转模型
SMM（滑移网格）旋转模型
SRF（单参考系）旋转模型
具体怎么新建坐标系呢？

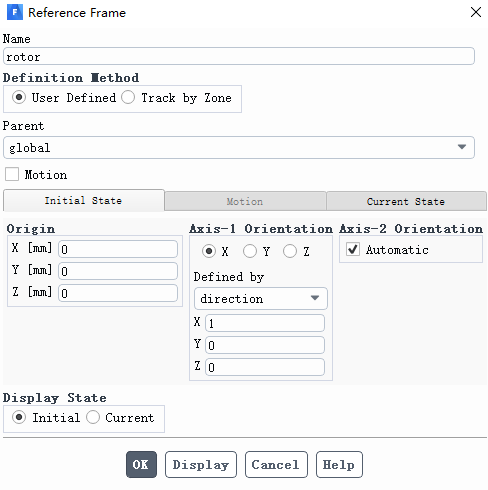

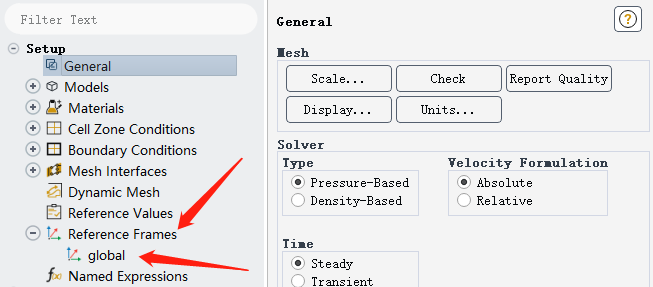

- 点击Reference Frames，右键点击NEW打开弹窗，如下所示：

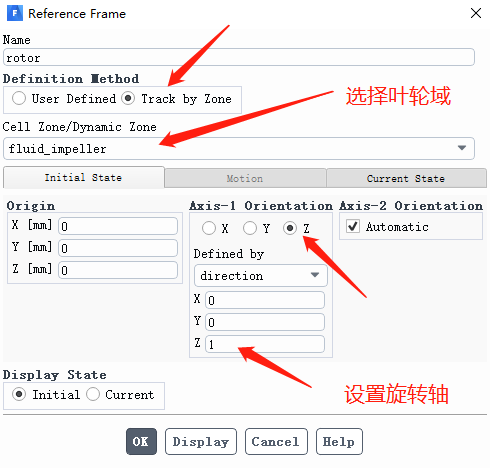

- 这里有2种方法来创建旋转坐标系，一种是直接以定义好的叶轮计算域为父参考系来创建坐标系，这样就不需要定义转速这些参数，如下图所示：（优先选择这种模式）

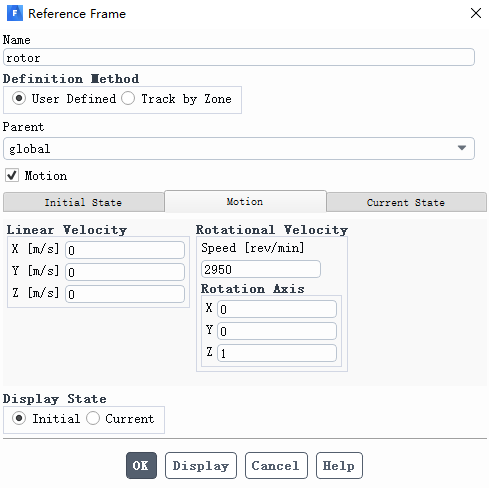

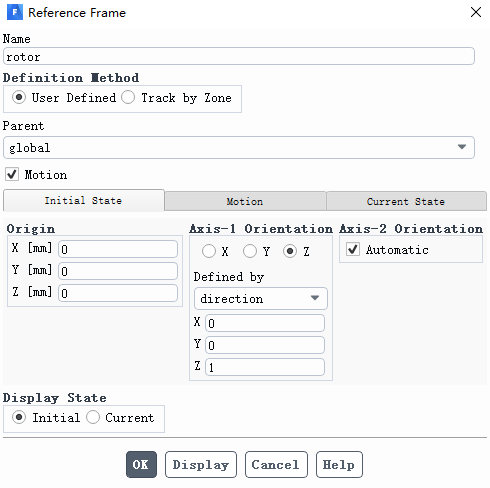

- 另一种比较啰嗦且不推荐的方法是采用自定义的定义方式，选择全局参考系global为父参考系，然后勾选下方的Motion按钮，在下面定义好旋转中心坐标和具体的旋转方向，然后在Motion栏中定义旋转方向及转速，就可以了（第二种方法可以不用，但是要了解）
二、新建监测点

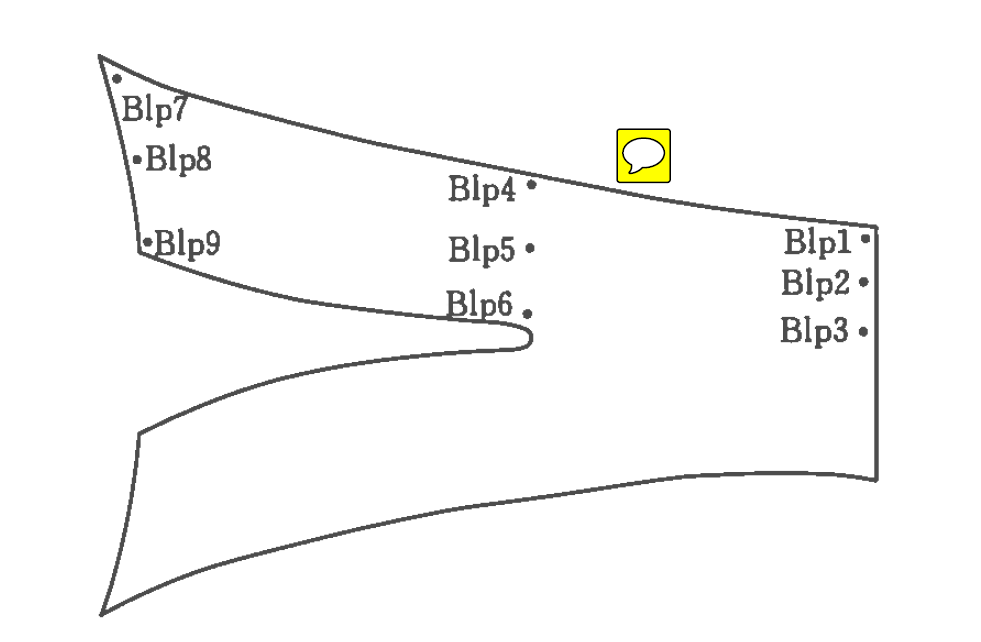

一般叶轮中旋转监测点分布在叶片不同外径处，也可根据自身需要确定监测点！

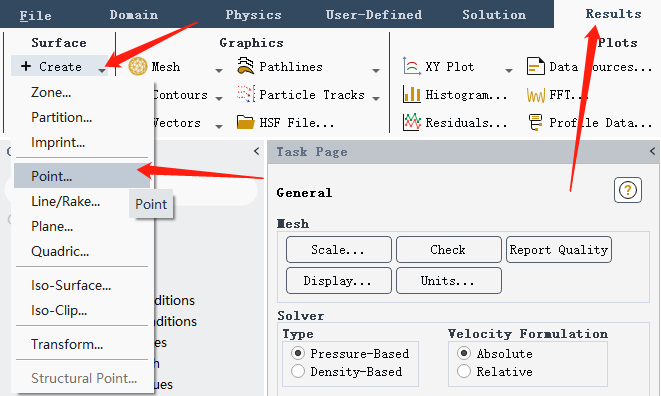

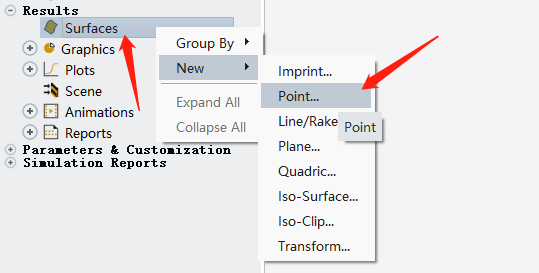

找到Results下的Surface选项，新建point（下图两种方法都可以创建点）

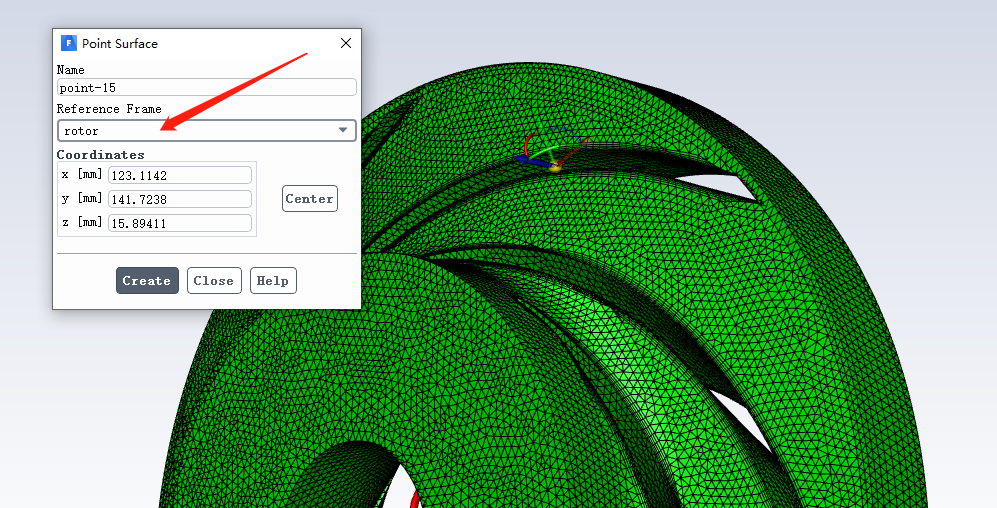

打开point创建窗口后可以看到名称需要自己定义下，避免后续混淆，参考系就要选择我们前一步新建的“rotor”参考系了，然后是确定监测点的坐标，这里又有两种做法：
- 鼠标右键点击需要监测的大致点的位置，直接在网格上点击就可以了，比如要监测叶片上工作面靠近出口处的点的压力脉动，就在工作面网格上右键点击即可确定位置坐标，如果觉得点选的位置不满意需要修改，可以继续右键点选来修改，当然这种做法不够精确！
- 另一种做法是在三维模型中精准得到要监测点的笛卡尔坐标（X、Y、Z值），还是一如既往地推荐SCDM前处理软件，可以很容易实现点坐标的读取：
鼠标左键选中工作面和背面后直接Ctrl+C复制然后Ctrl+V粘贴，得到工作面和背面的平面
然后就是根据自己的需求分割平面来确定监测点的位置了，通过强大的面分割功能可以得到如下的一些交点（这里只做演示之用，并非实际要如此操作！）
接下来就可以查看这些交点的真实物理坐标啦！点击“测量”命令，然后选择任意一个点，注意必须是点而不是面或者线条，点选后会在下方显示点的三坐标！
- 到此结束！
三、相关物理量监测

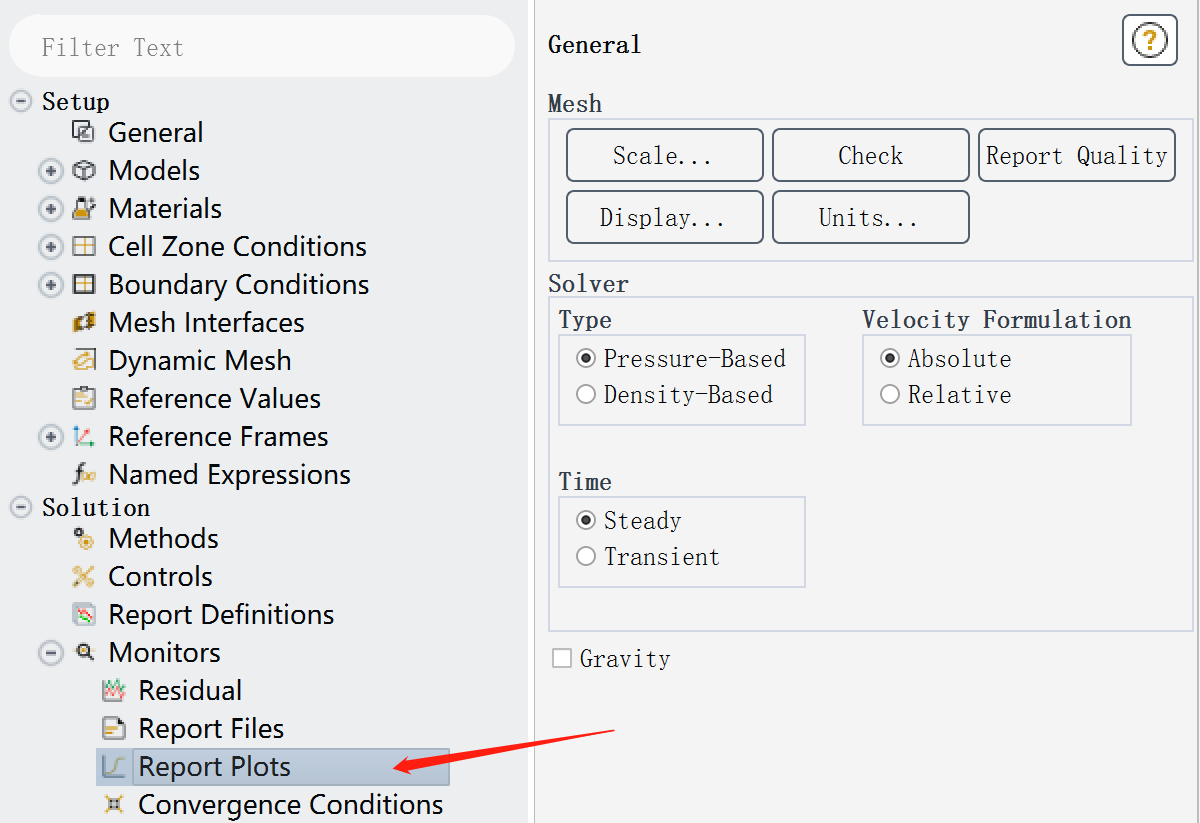

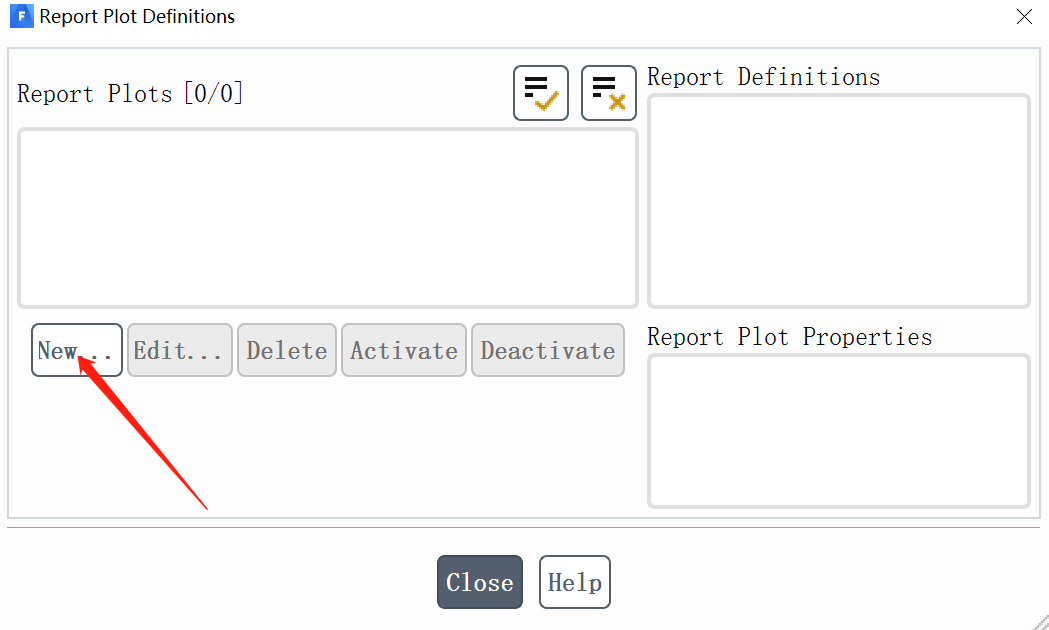

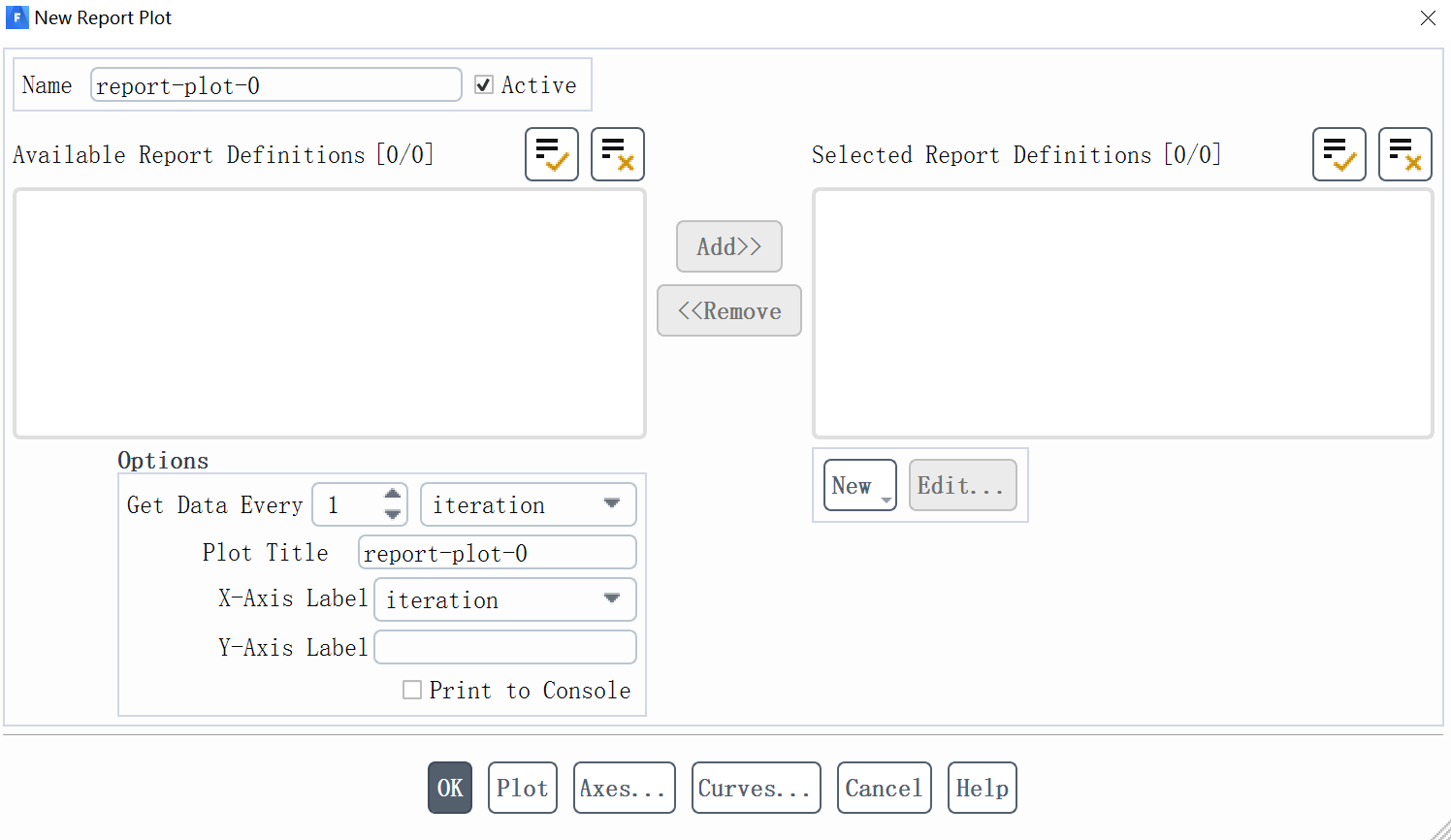

最重要的部分就是通过这个点获取数据了，依次找到Solution、Monitors、Report plots，双击Report plots打开窗口，点击NEW新建监测

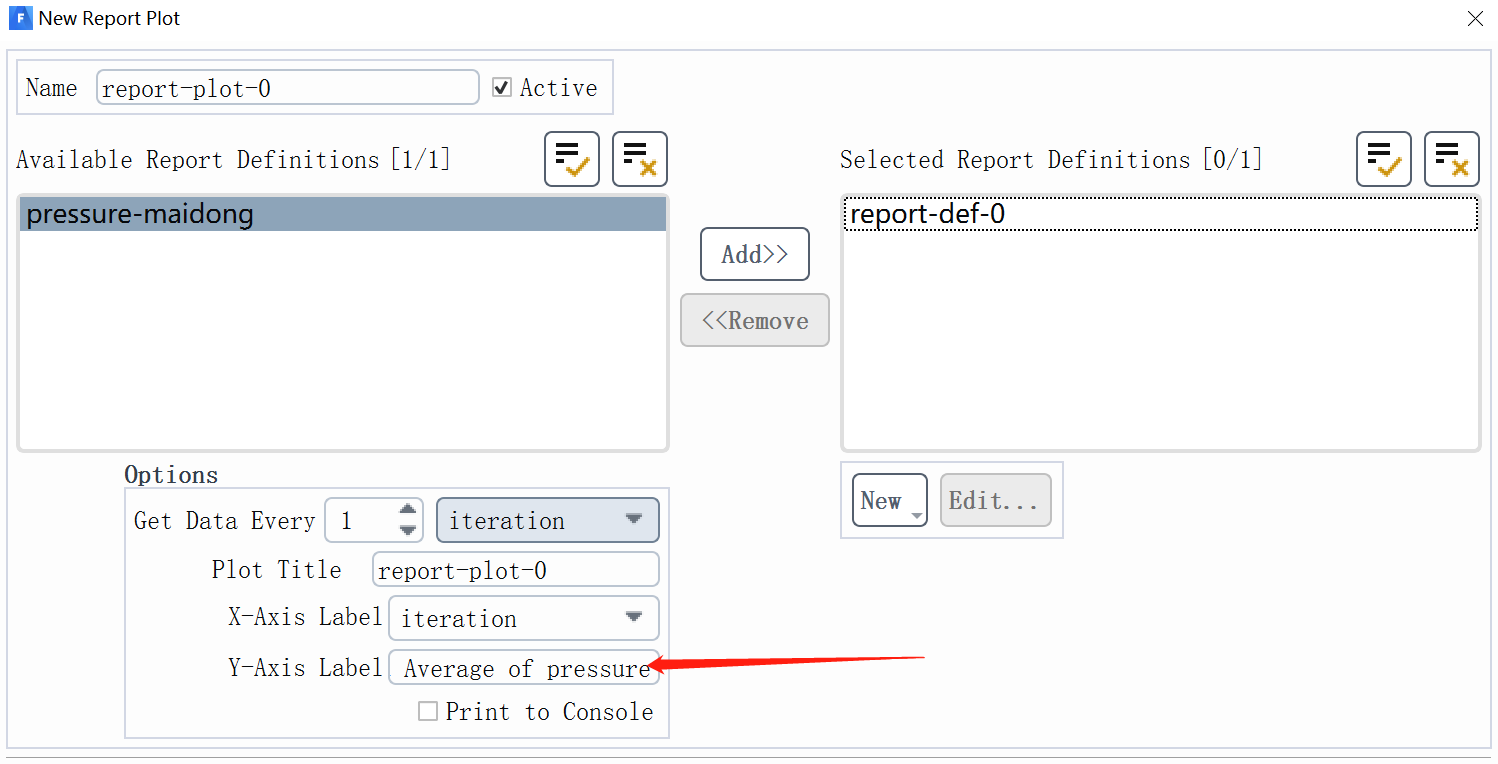

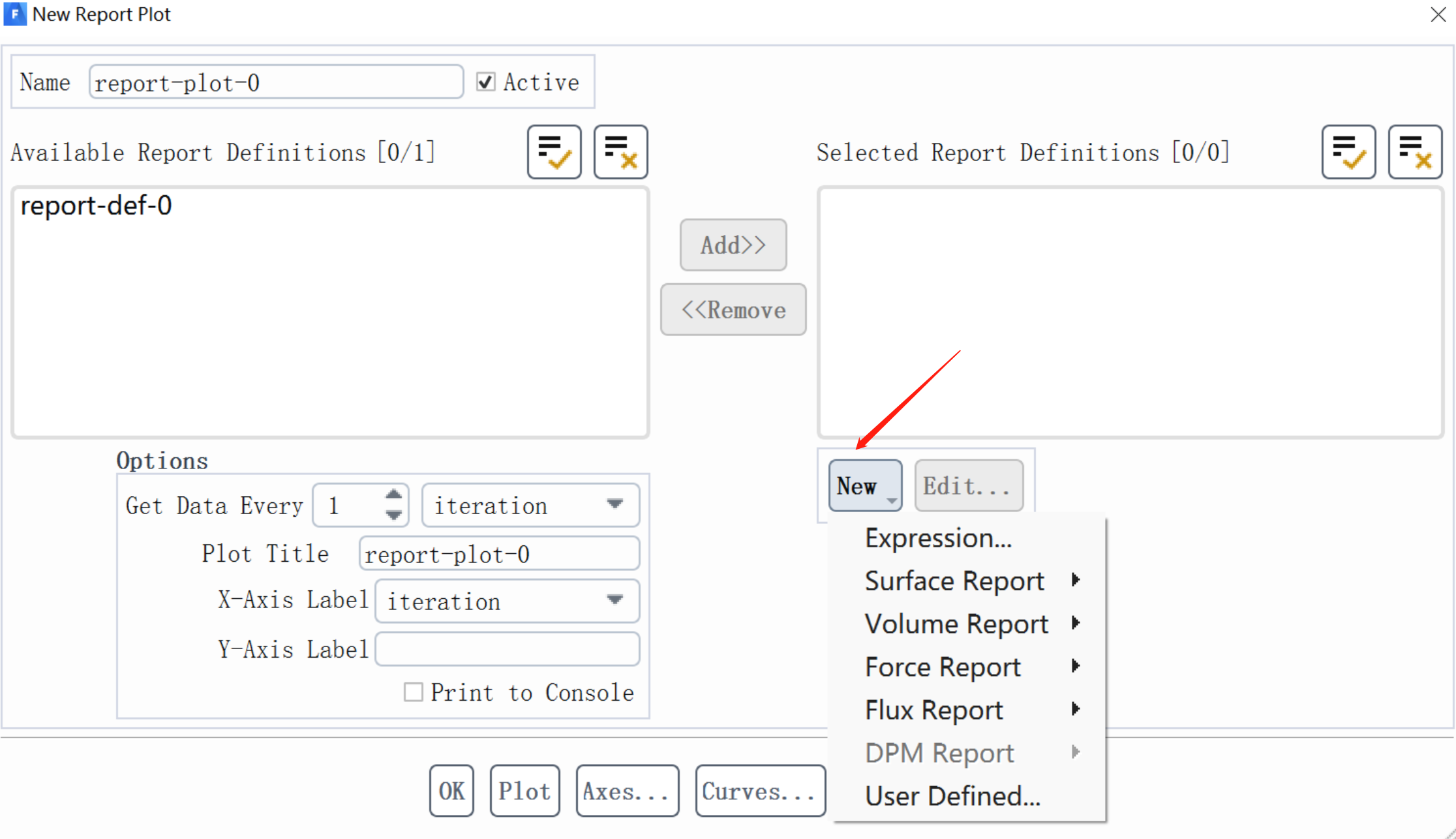

在Get Data Every中的数字代表每隔多少计算歩或者迭代次数后记录输出一次数据；点击右侧的NEW选项来创建你需要监测的参量；X-lable和Y-lable指的是X、Y轴分别代表什么，因为获得的数据是要绘制图表的！
3.1 压力脉动特性演示

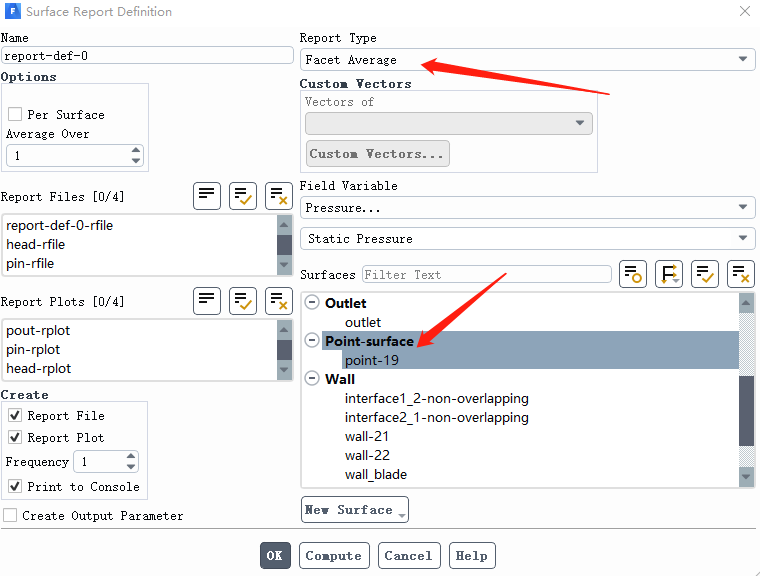

在上述教程最后一步中设置监测参数为Static Pressure，积分方式为Facet average
四、总结
方法不唯一，软件学习重在多摸索！
网格要与几何模型完全对应，不能画完网格后再去调整几何模型或者在fluent进行过网格尺寸的缩放，这些都导致网格中的点与几何模型中点的坐标对应不上，导致监测数据错误或者求解报错！
