Ansys旋转机械模块turbo mode的使用方法

释放双眼,带上耳机,听听看~!
turbo mode 作为cfx前处理中旋转机械专用模块,可以很好的利用该模块进行便捷的设置、求解、后处理等一系列流程,提高工作效率。

本文来自@KK三步法 投稿分享,如有乐享!

ANSYS CFX-pre中的旋转机械模块是为了用户简单方便设定旋转机械的专业模块,如离心泵压缩机透平等。

本次使用算例均为Turbogrid生成的单流道网格,由于在TG生成叶轮单流道旋转轴默认为Z轴,故后续旋转坐标轴默认为Z轴。

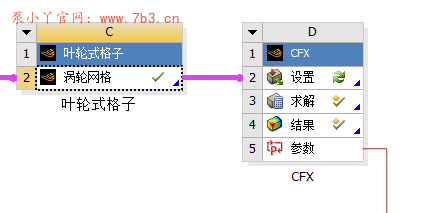

1.将Turbogrid生成的网格在Workbench中导入CFX模块中。

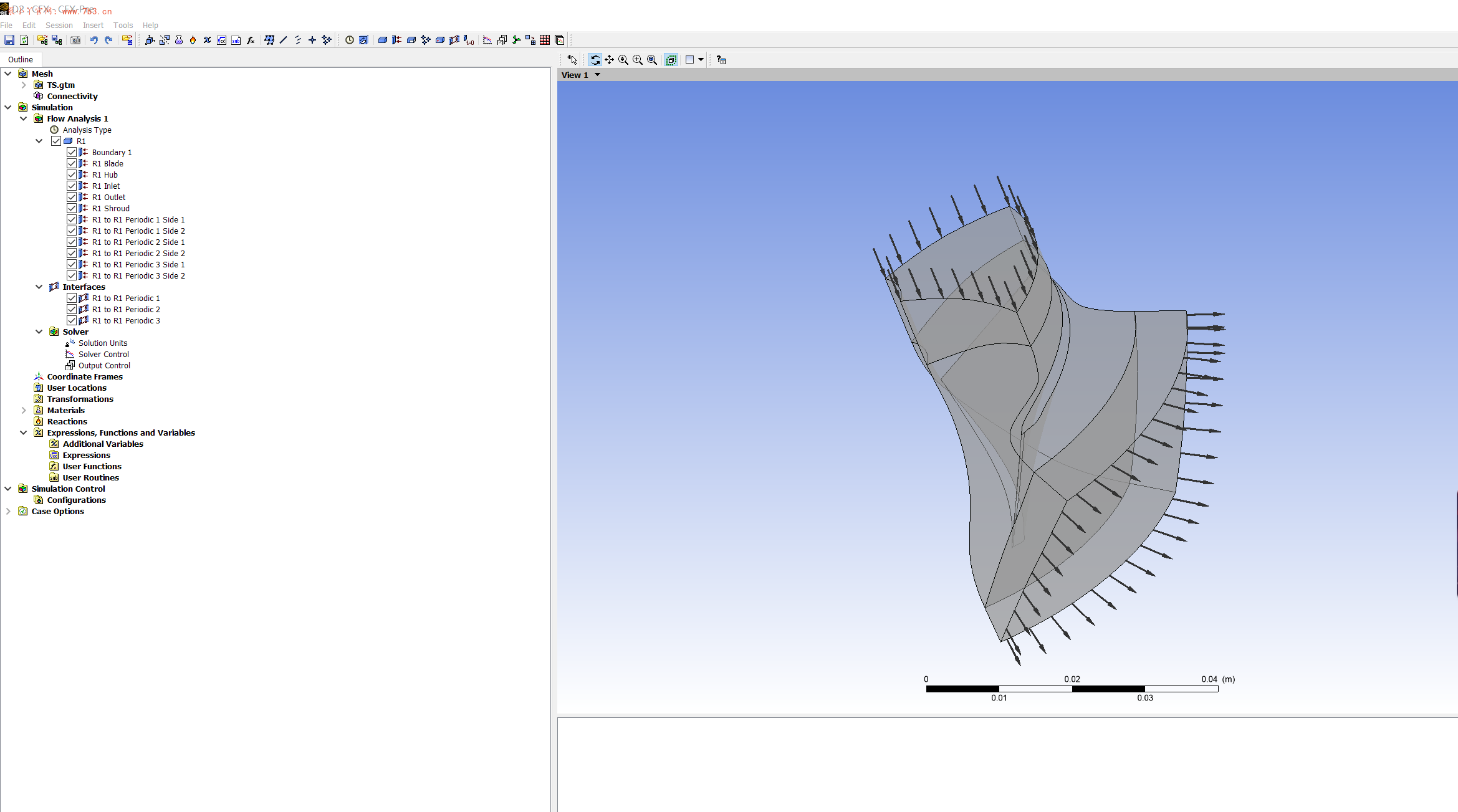

2.在CFX模块中右键单击设置,点击编辑(edit)进入CFX Pre,如图

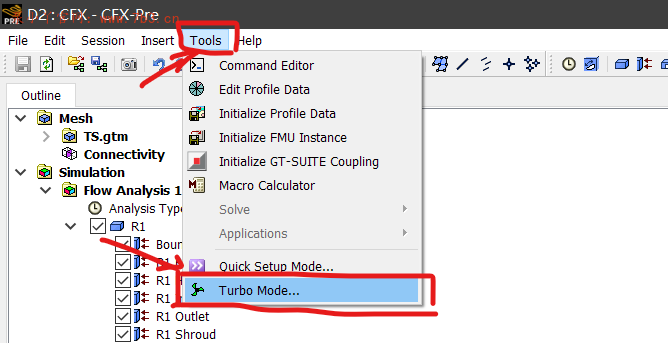

3.在最上方工具栏中选择Tools,选择turbo mode

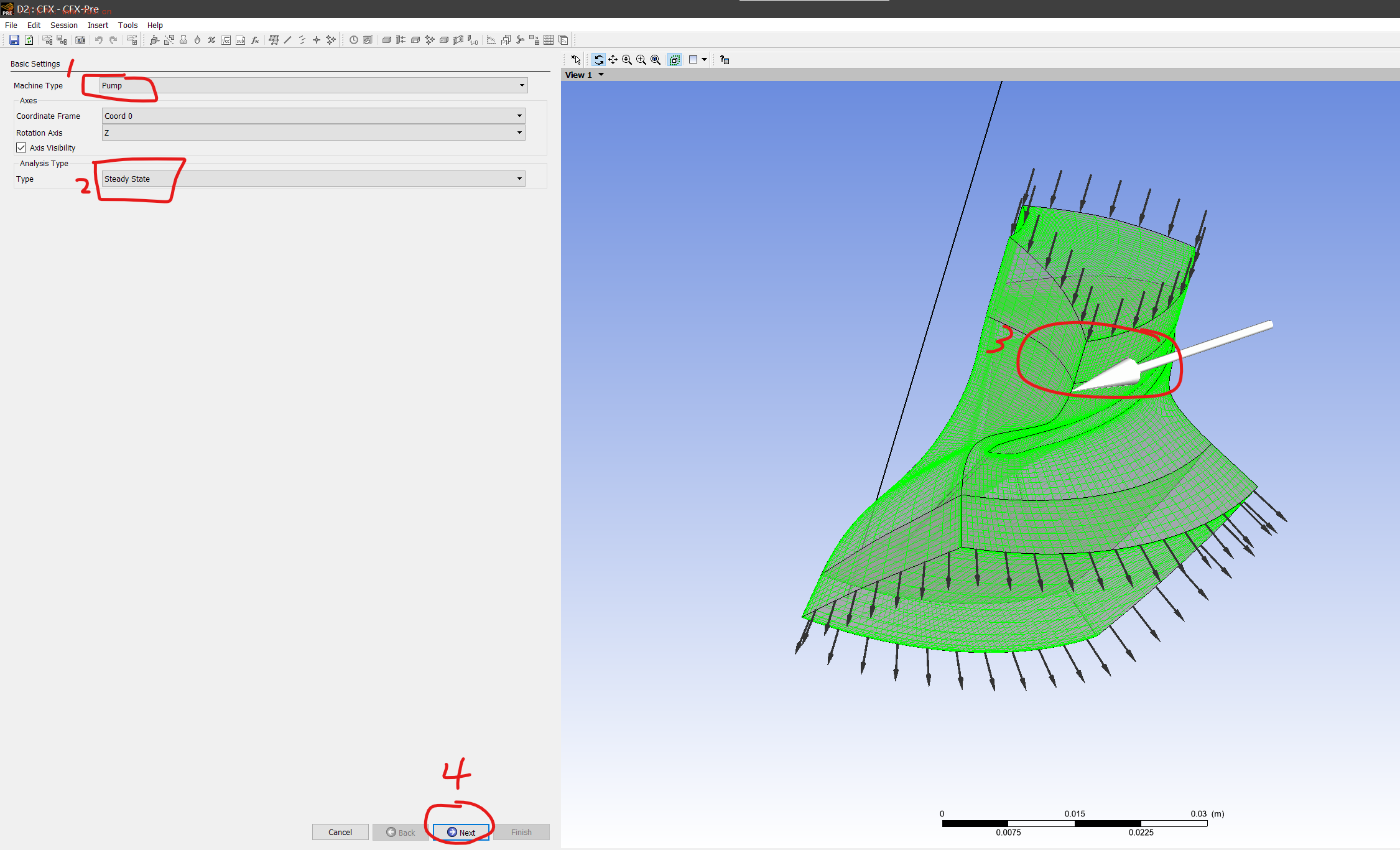

4.进入后,1处为旋转机械类型,此处我们选择泵pump,下方为坐标系和旋转轴均为默认。2处为求解类型,选择稳态。(也与瞬态可选,需自定义时间步长等参数),3处为旋转方向箭头,可以看到与算例选择方向相反(默认为z轴正方向,后面需要更改),图中黑线即为旋转轴。点击4处next进入下一步。

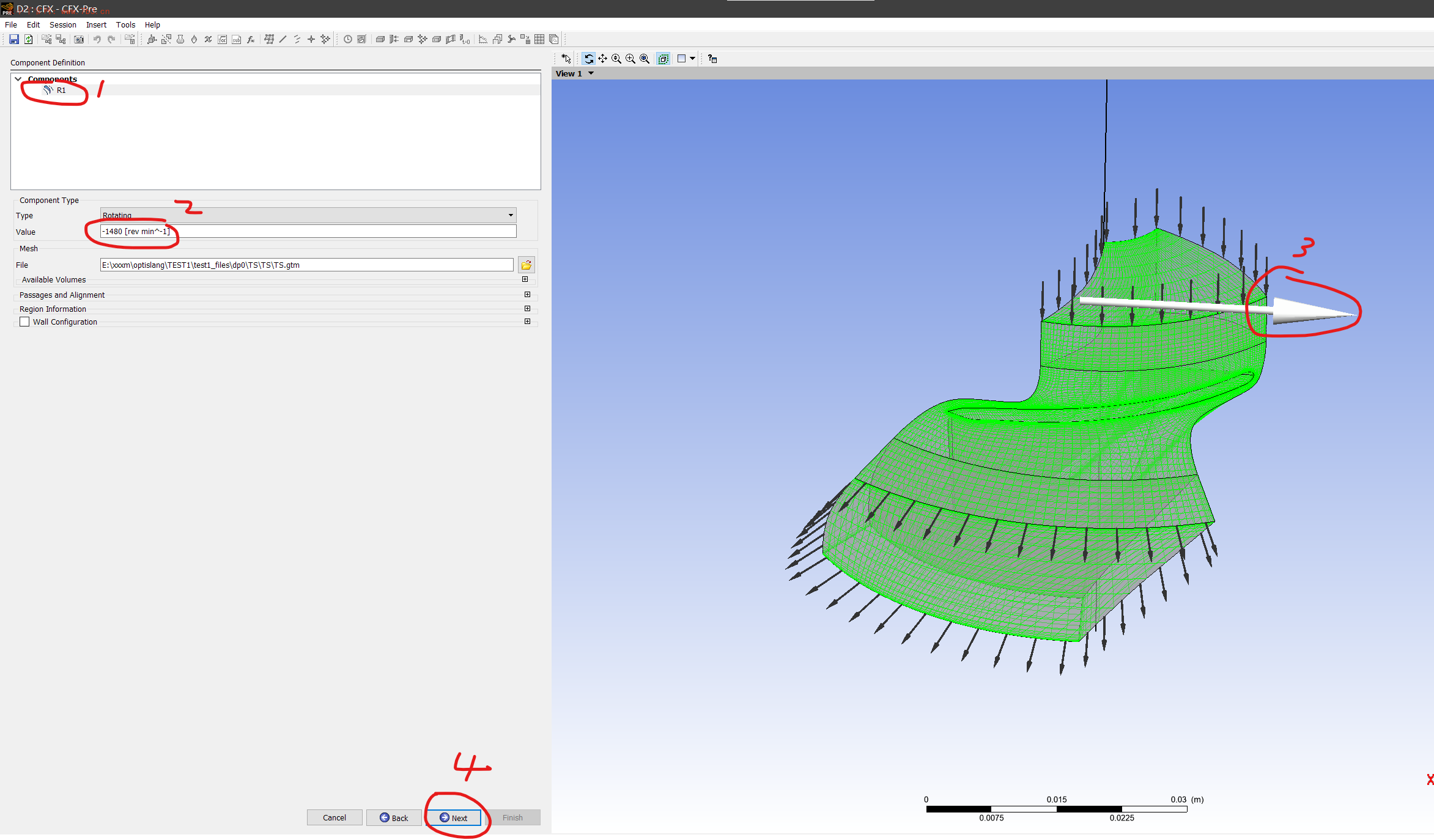

5.在1处,单击components下面的R1,类型为旋转(默认),在2处设置转速,由于与默认转向相反故设置为负值,如图为-1480rpm(单位:r/min),设置完成后可以看到3处的箭头方向改变,为正确的转动方向,点击4处next下一步

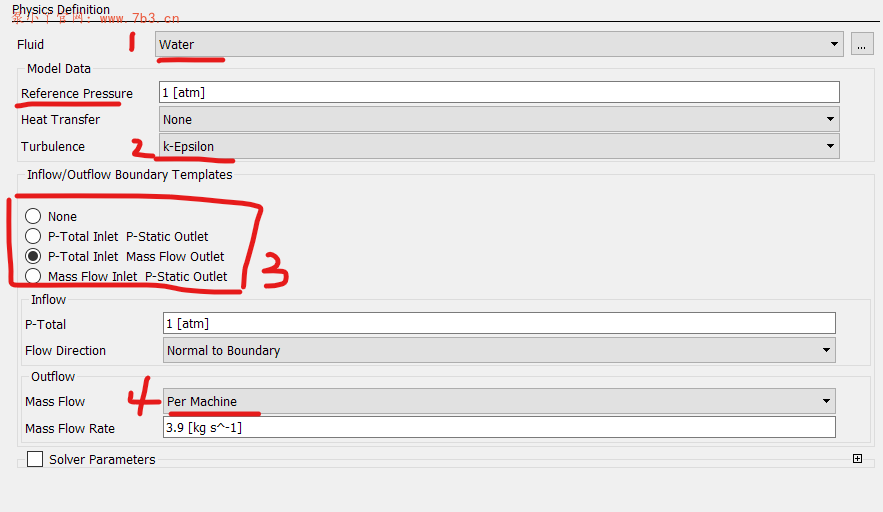

6.设置边界条件,第1步设置流体为water,下面为参考压力默认为1个大气压(可修改),2处为湍流模型选择k_epsilon(也可根据个人需求选择其他湍流模型),3为边界条件类型共三种(1 总压进口 静压出口 2 总压进口 质量流量出口 3 质量流量进口 静压出口)可根据个人需要选择,算例此处选择总压进口 静压出口。4处需注意,由于为单流道,而质量流量按照全流道质量流量给出,故此处选择per machine,自动平均计算单流流量。单击next下一步

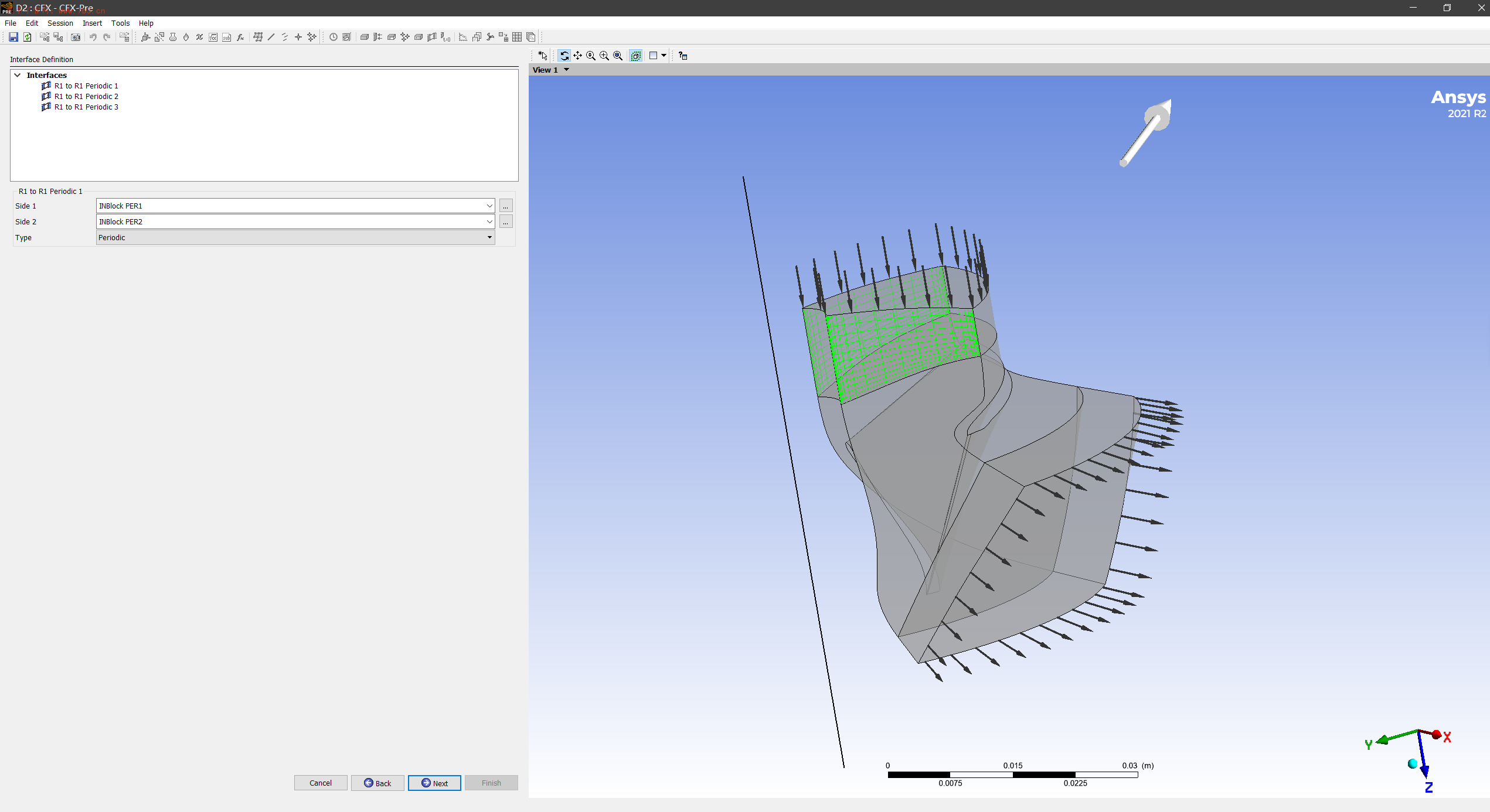

7.在TG中已经定义好周期面,故此处不做更改,检查是否合适即进入下一步

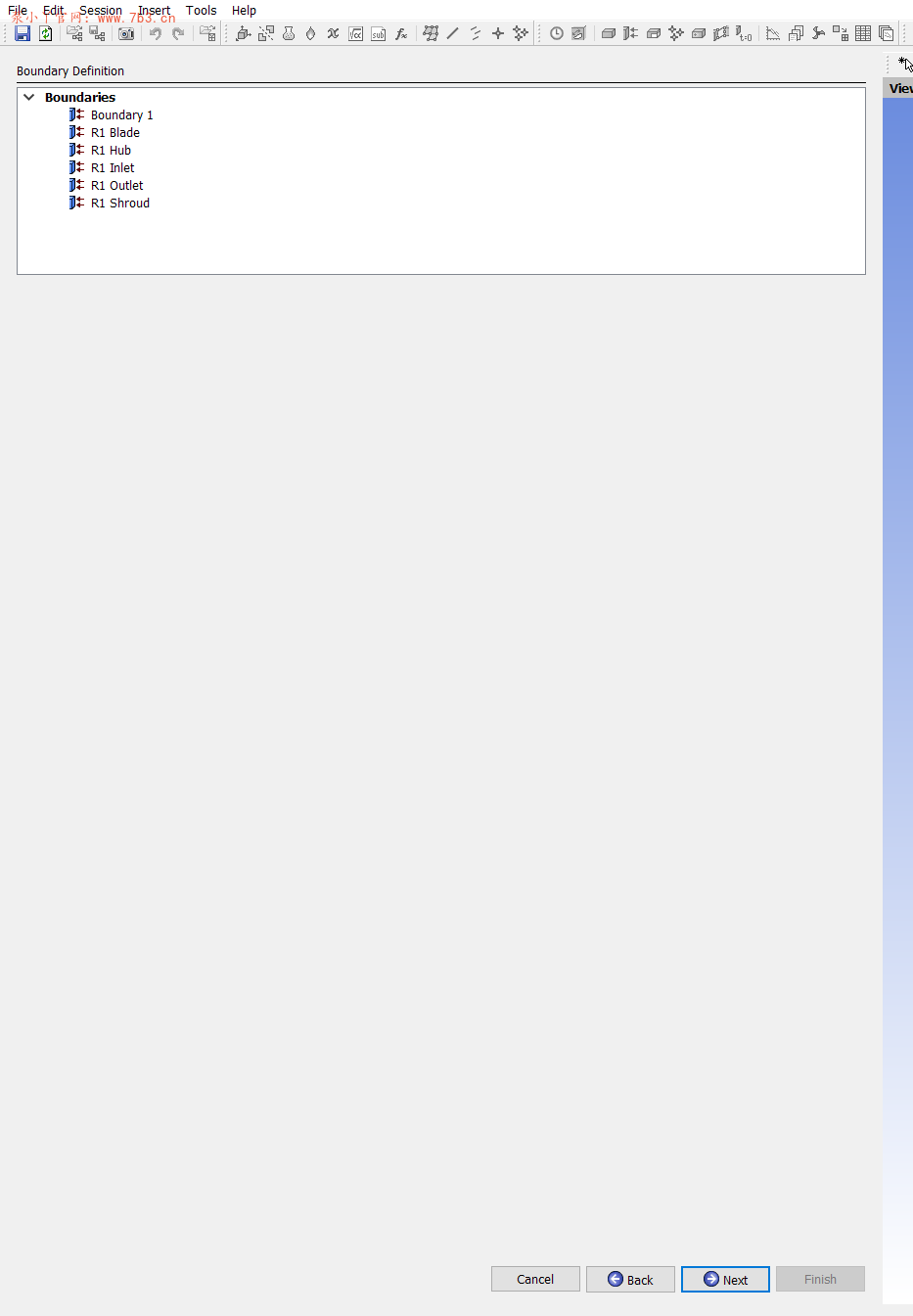

8.边界条件不做更改,如有特殊需要可单击Boundries单独添加,单击下一步

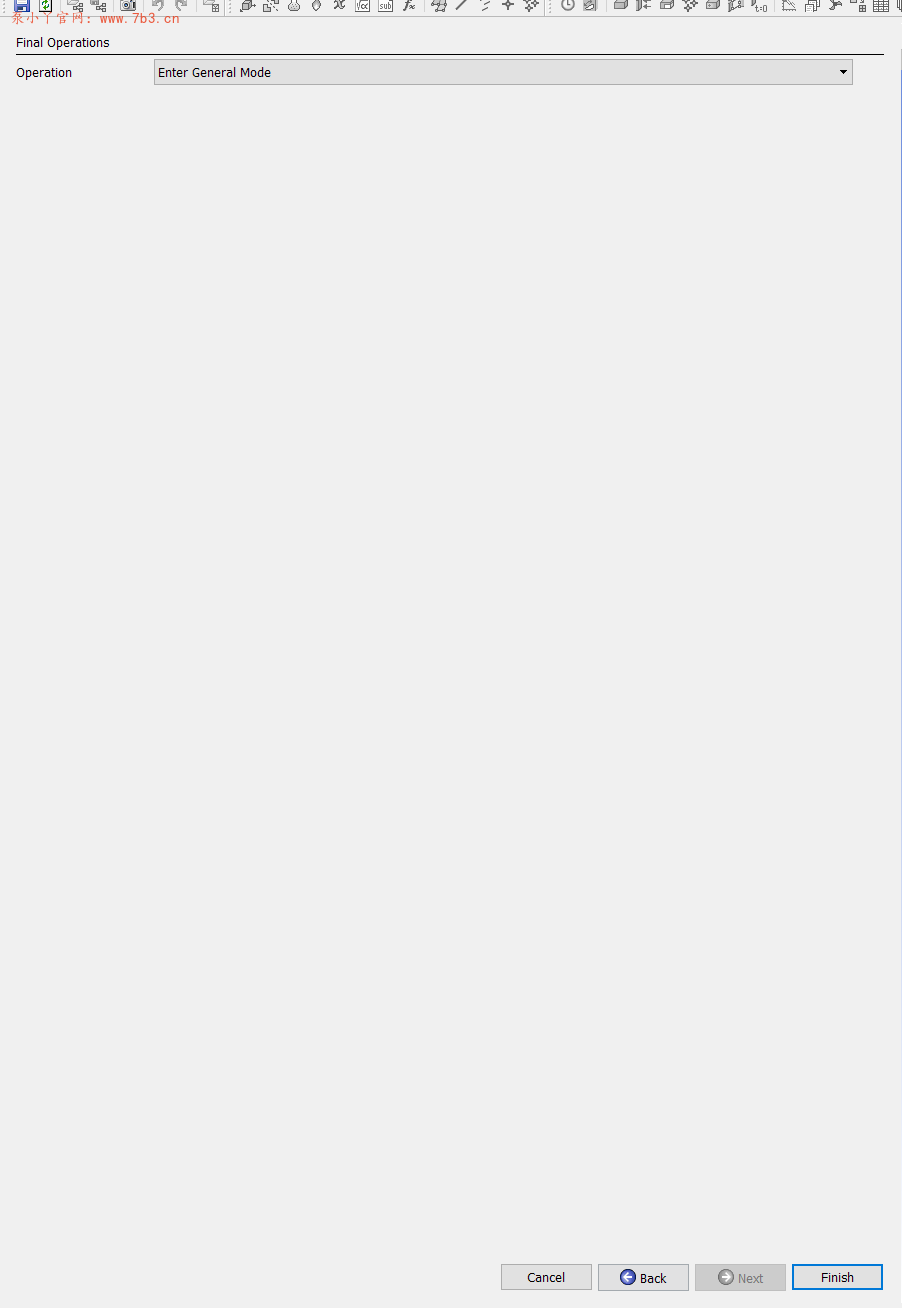

9.保持默认设置,单击单击结束finish

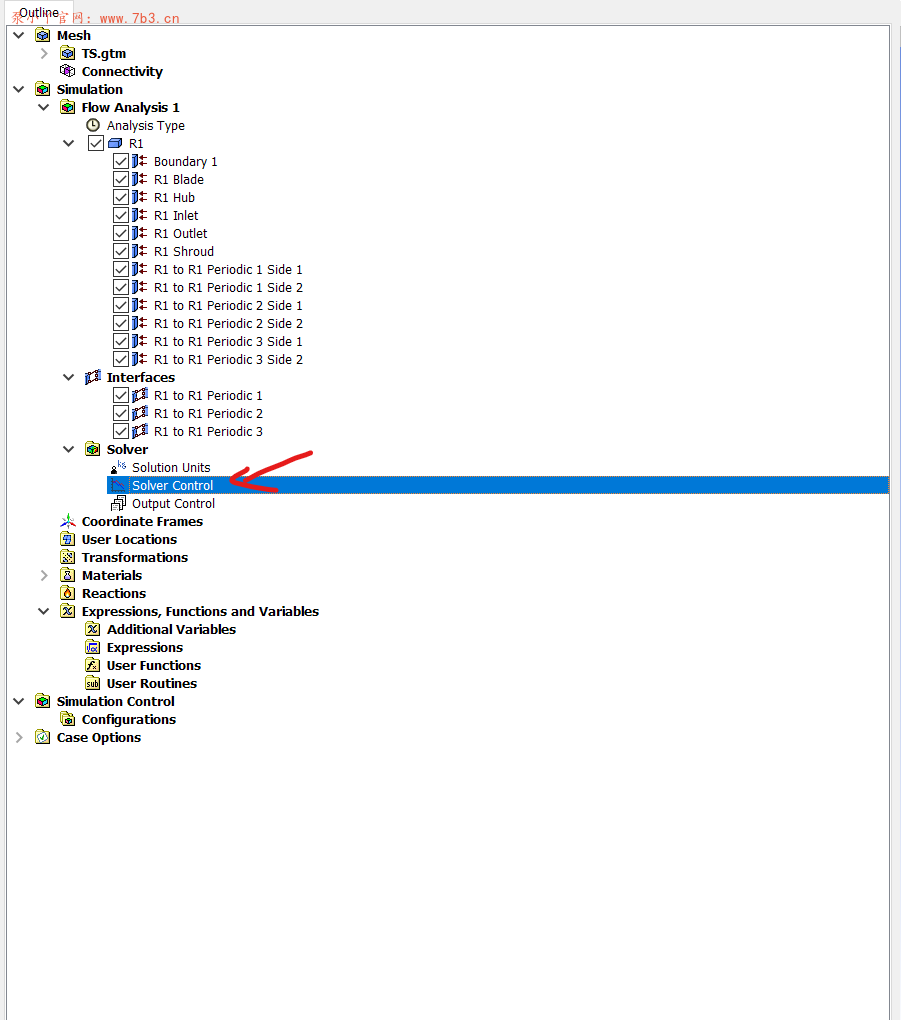

10.双击solver control设置求解参数

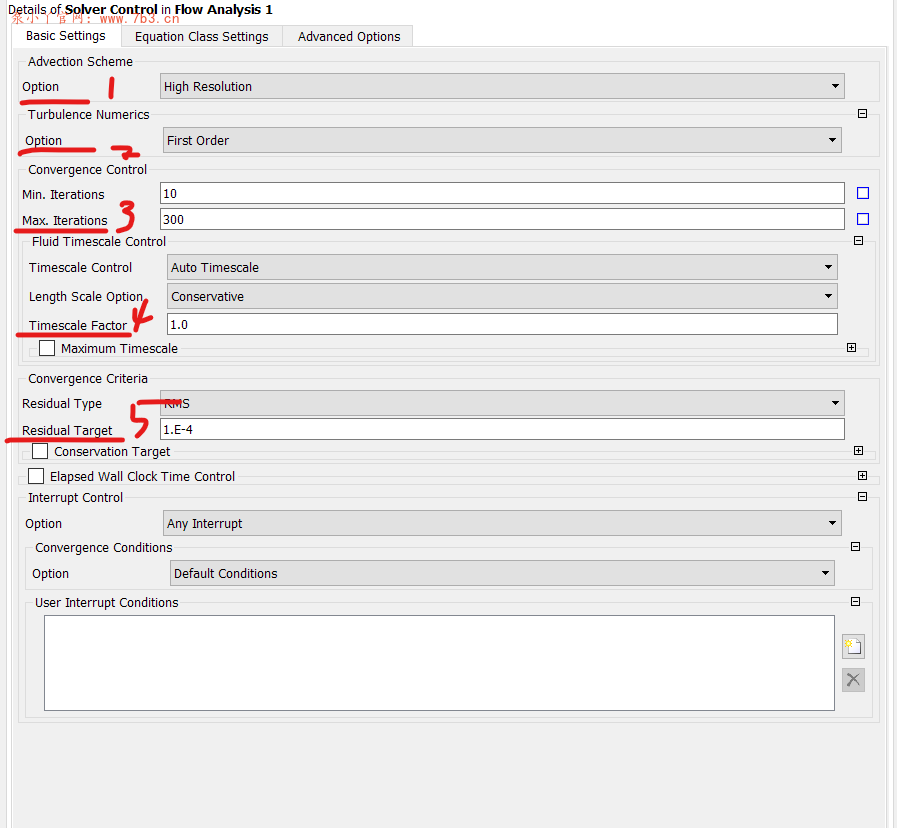

11.     1处为动量方程对流项离散形式(默认)2处为湍流输运方程对流项离散格式(默认),以上均可自行选择,3处为迭代步数设置,最小最大步数的设置,此处设置为10;300.   4处为时间步长因子设置(默认),5处为收敛精度0.0001(默认)可适当调整提高计算精确性。完成后单击ok,退出CFX Pre

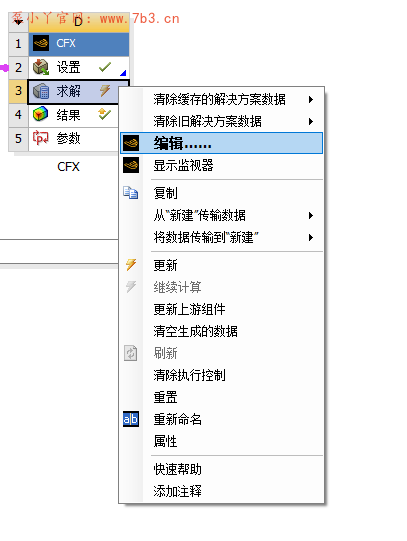

12.右键单击求解,单击进入编辑,设置cfx求解器

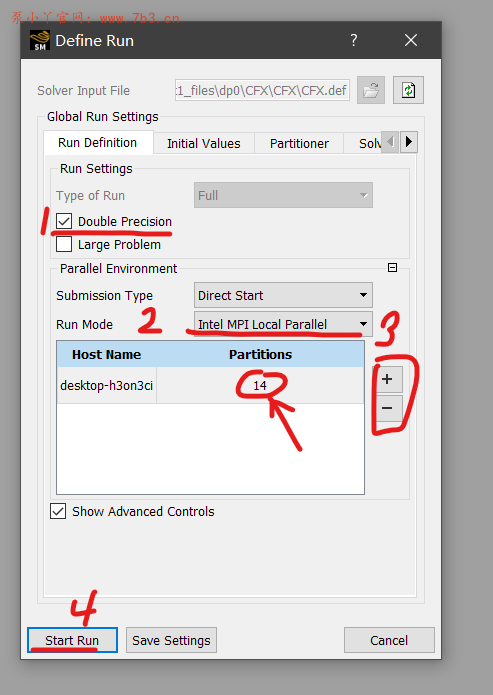

13.为提高求解精度选择1处双精度,2处选择如图所示的多核并行,3处通过+-来增加或减少参与计算的核心数,也可直接修改数字,设置好后,4处开式计算。

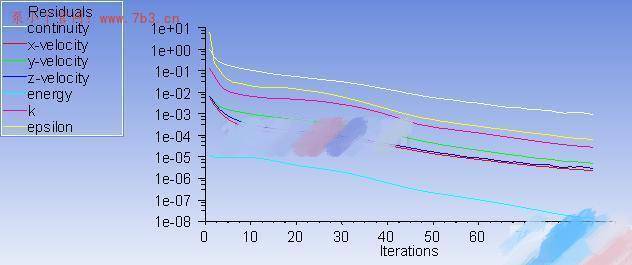

14.等待计算收敛或稳定(此处没有案例图片,图片为网图fluent残差曲线,结构化网格收敛很快)。

下面为详细参考ppt

CFX_旋转机械模块Turbo.ppt

 https://max.book118.com/html/2017/1129/142033101.shtm

后续不定期更新,CFD-post turbo部分的自动后处理,以及叶轮机械专用后处理模板。
