BB2单级双吸离心泵建模视频教程

  • 视频介绍
  • 视频选集
  • 交流讨论
释放双眼,带上耳机,听听看~!

本套视频有全声讲解,全长120分钟,可掌握吸水室压水室水力及外形的画法!为本站第三个付费视频!

BB2离心泵是双吸泵的一种,采用径向剖分的方式,径向剖分和轴向剖分可以简单理解为:径向剖分的泵泵盖是沿着轴向抽出来的,而轴向剖分的泵泵盖可以沿着垂直方向上拿起来,BB2相较BB1不同的适用场合在于高温高压。

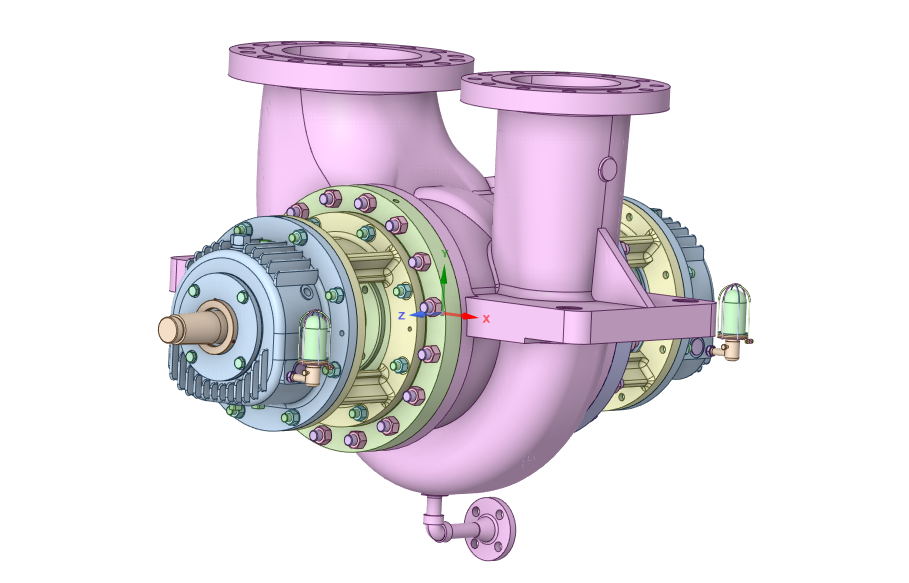

前面也有分享过一款BB2的整体装配三维模型,不过其中内部是填充的实体,只能查看外观结构

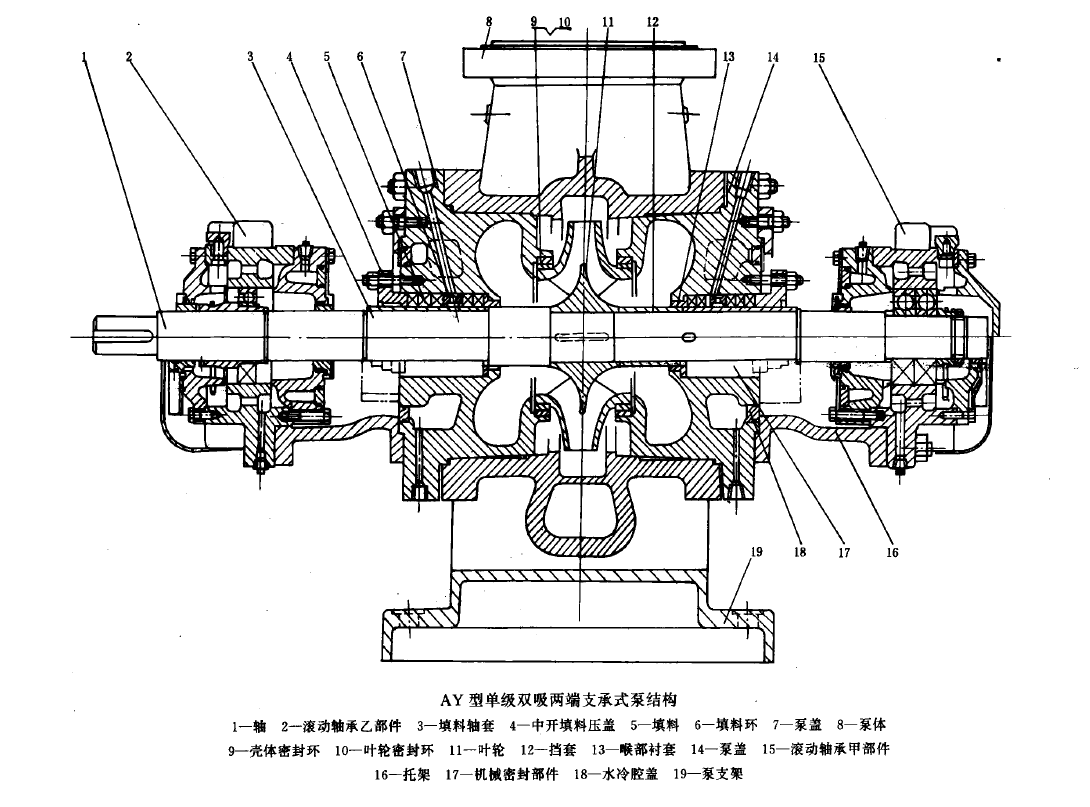

泵三维模型11:AY油泵(BB2)



而本期录制的视频教程中包括了3部分完整的内容:

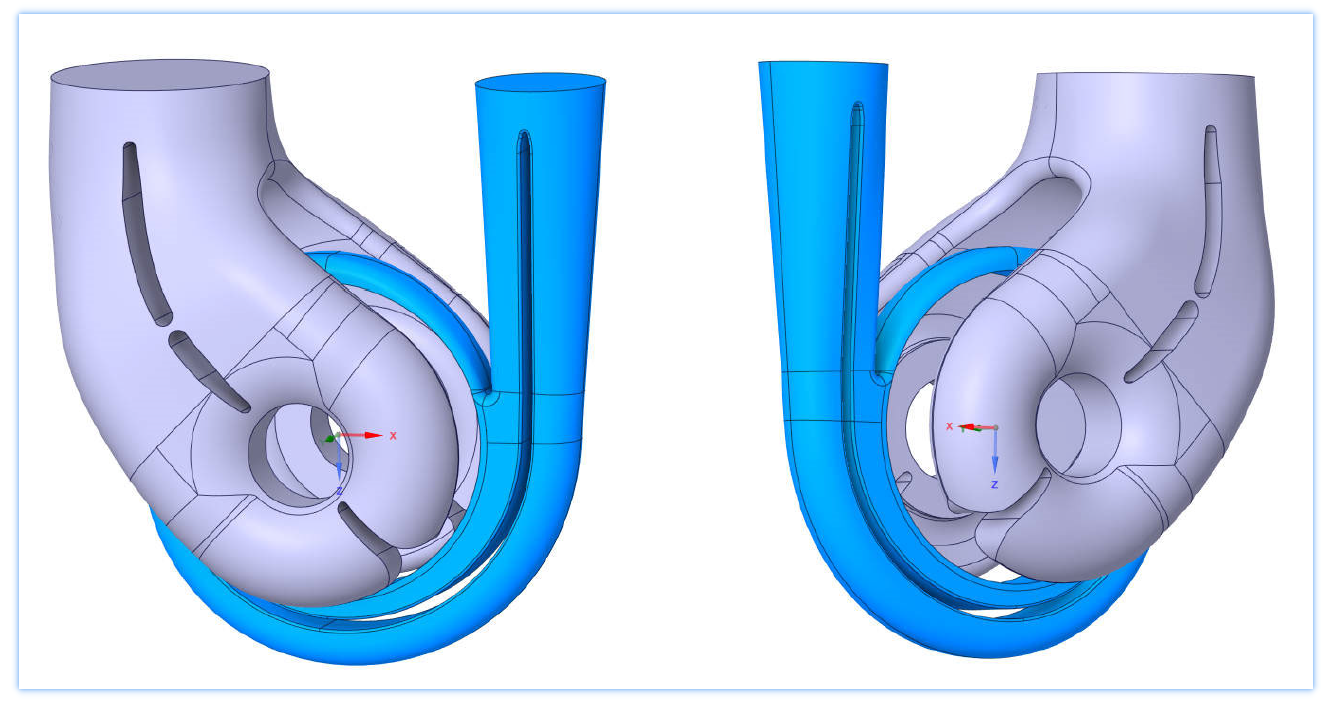

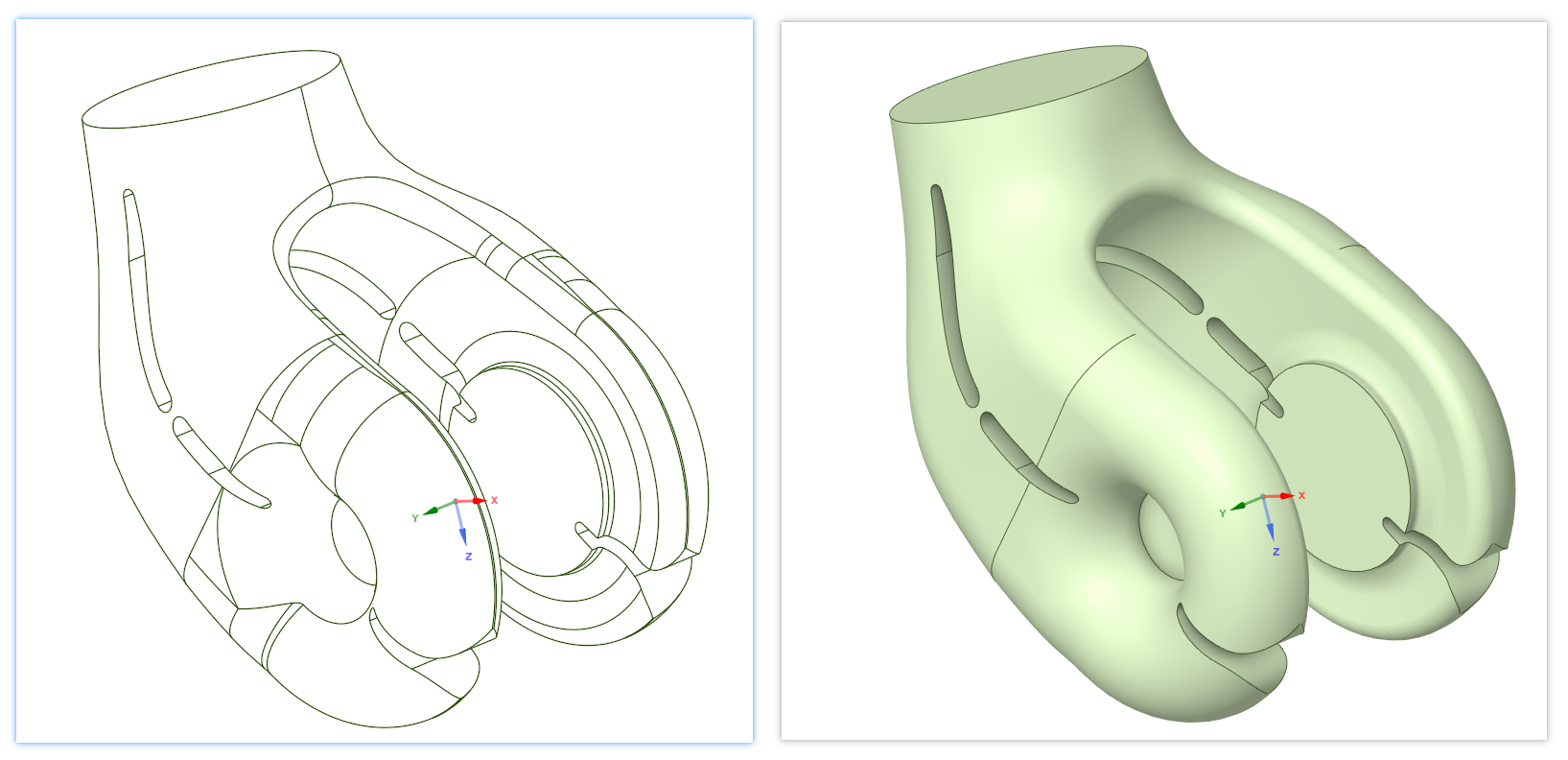

1.吸水室水体及壳体建模

吸水室为准螺旋型,预制消旋板达到消除环量的作用,减小水力损失提高扬程和效率!

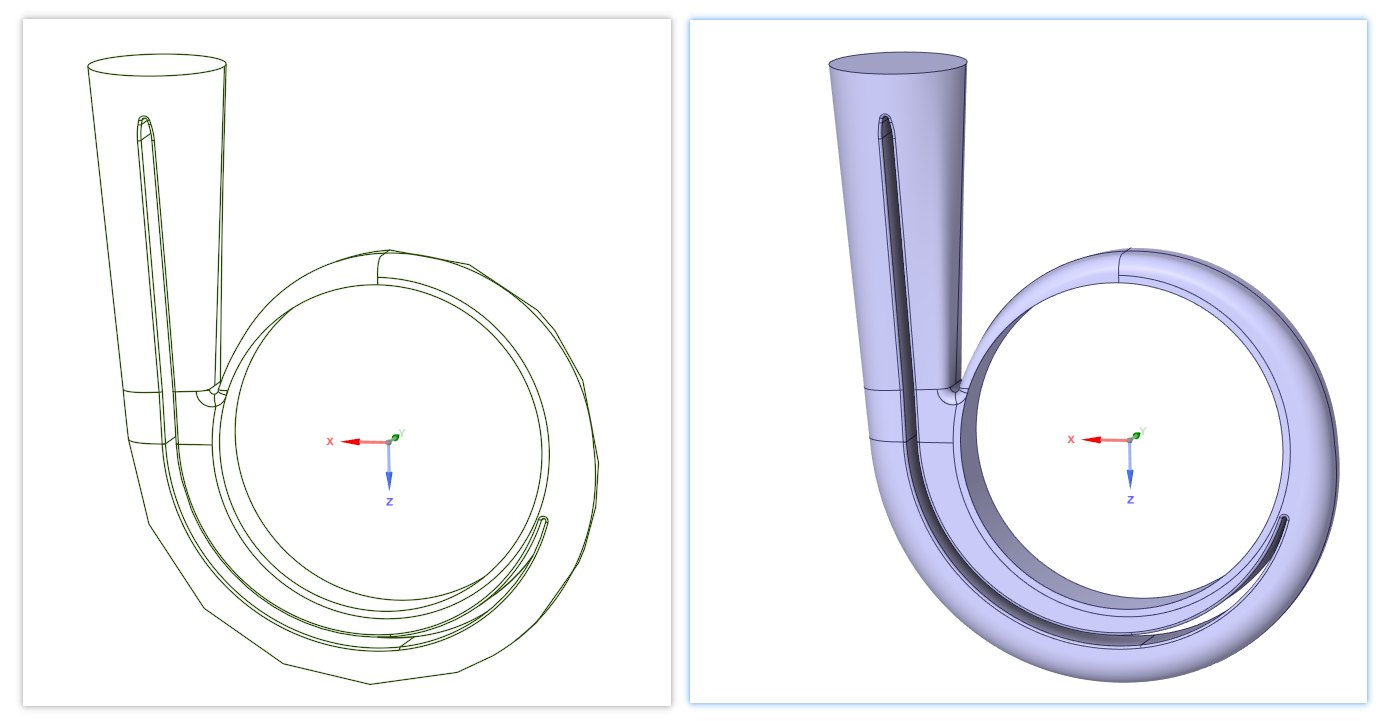

2.压水室水体及壳体建模

双蜗壳

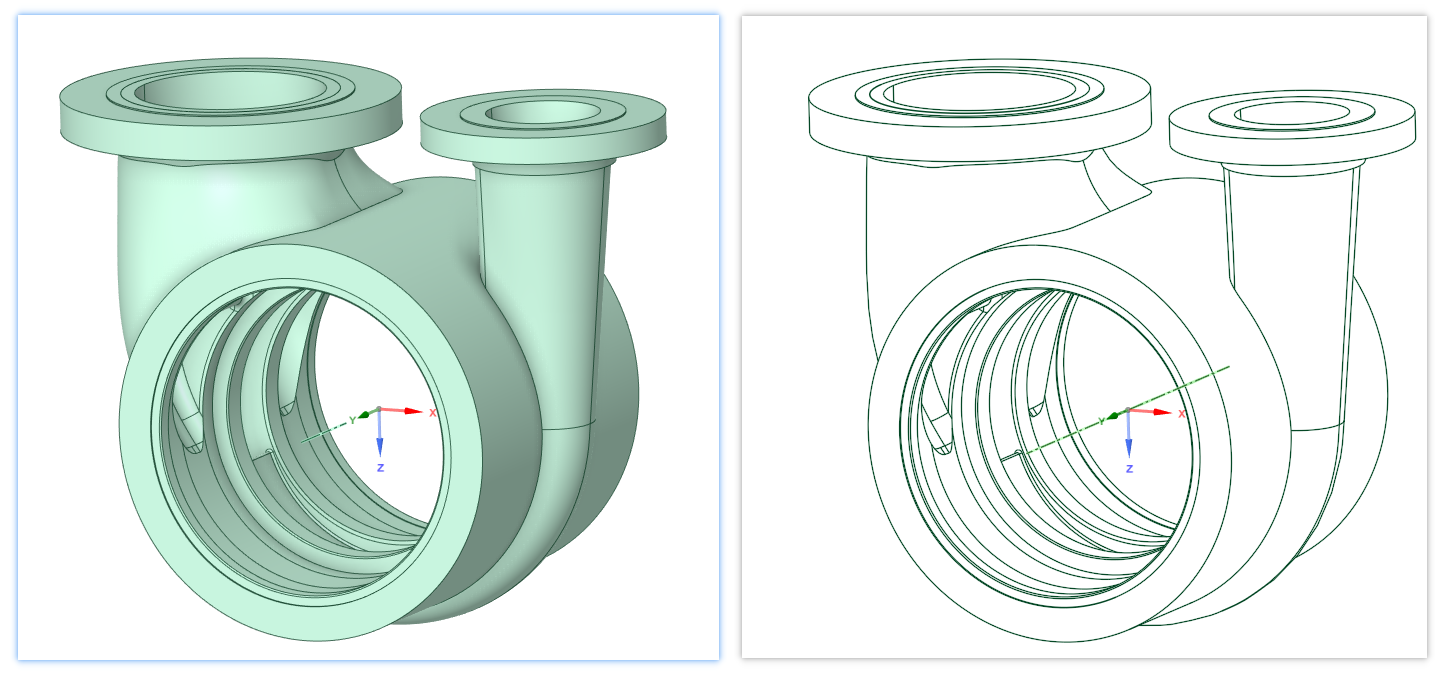

3.泵体及泵盖建模

泵体及泵盖的主要部分来自上面的吸水室和压水室,外加一些结构设计共同组成!这里采用的是SCDM软件操作,意在增强SpaceClaim软件的应用!


我只是演示大体的建模过程,至于模型中泵体和泵盖中缺少的法兰孔这些的都没画,读者在自己建模的时候应该补充完整!

关于双吸叶轮水体及实体的建模,请查看前面写过的文章:

双吸叶轮建模视频教程

网站模块正在逐步优化中,将会完善知识体系分类建设,更方便地查找相关内容!

源文件下载

购买视频的朋友可以微信联系小丫微信(pump7b3)获取源文件建模源文件!


免责声明

泵小丫收集资源均来自网络

仅用于内部交流之用,如有需要请支持正版

给TA充电
共{{data.count}}人
人已充电
3 条回复 A文章作者 M管理员
  1. 泵小丫
    泵小丫给您打赏了¥2
  2. 绿枭

    这么画肉厚偏差有点大的,你可以量一下肉厚

    • 泵小丫

      只有吸水室和压水室相交的那个位置厚,没有严格按照水力图中压出室的外轮廓走,而是直接旋转切除。导致那里有点厚,处理也简单,那个位置多做几个面控制一下就可以
