Tecplot叶片展开图的做法

  • 视频介绍
  • 视频选集
  • 交流讨论
释放双眼,带上耳机,听听看~!

本视频来自B站大佬@交通大学渣 原创,已获取授权转发!

叶片展开可以直观地看到叶片周围的流动情况,做这种叶片展开图最简单的是CFD-POST自带的功能,只需要定义好hub、shroud、blade这些信息就足够了,Blade to blade!详细教程可查看下方文档:

CFD-POST叶片展开图的做法

Tecplot因为不是专门针对旋转机械的后处理软件,所以很多功能是需要自己Diy的,今天这个教程求解器是Fluent,研究对象是轴流叶轮,环切面是一个圆柱,所以又叫圆柱面展开图。

指导方案

下面这个方法来自@百度文库大佬上传,视频内容也是根据这个教程扩展的,所以先看一下这个文档:

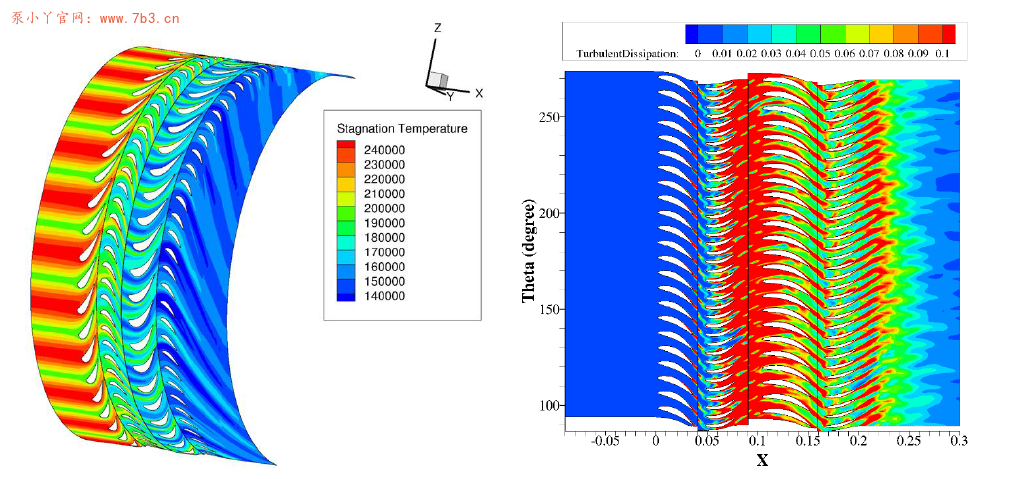

在做旋转机械 CFD 的时候,常常会遇到将圆柱面展开。例如,将图 1 的圆柱面开为图 2 的平面。用 Tecplot 中的公式功能可以很方便地实现。
Tecplot叶片展开图的做法
具体公式如下:

1.求圆柱面的半径

{R}=sqrt(V2**2+V3**2)

2.求圆柱面各点的角度Theta

{Theta} = IF(V3>=0, ATAN2(V3,V2), ATAN2(V3,V2)+2*3.141592)

{Theta_degree} = {Theta}/3.141592*180

说明:这里用到了 if 语句,以及 ATAN2 函数的性质。求得的{Theta_degree}范围为0~360°。
Tecplot叶片展开图的做法

3.将Tecplot的3D Cartesian修改为2D Cartesian

选择 2D Cartesian,并且设置 X、Y 坐标系为 X 和 Theta 或Theta_degree,就实现了圆柱面展开为 2D 平面。

相信即便看完上述文档,也未必能顺利实现在Tecplot中展开Blade,所以更多操作还是查看上方视频吧!

文档下载地址

下滑附件中下载!


Tecplot叶片展开图的做法
