BX350-6叶片模型建模教程

释放双眼,带上耳机,听听看~!

这个叶片模型来自《全国泵水力模型汇编》,网站有相关的文档可以下载阅读!

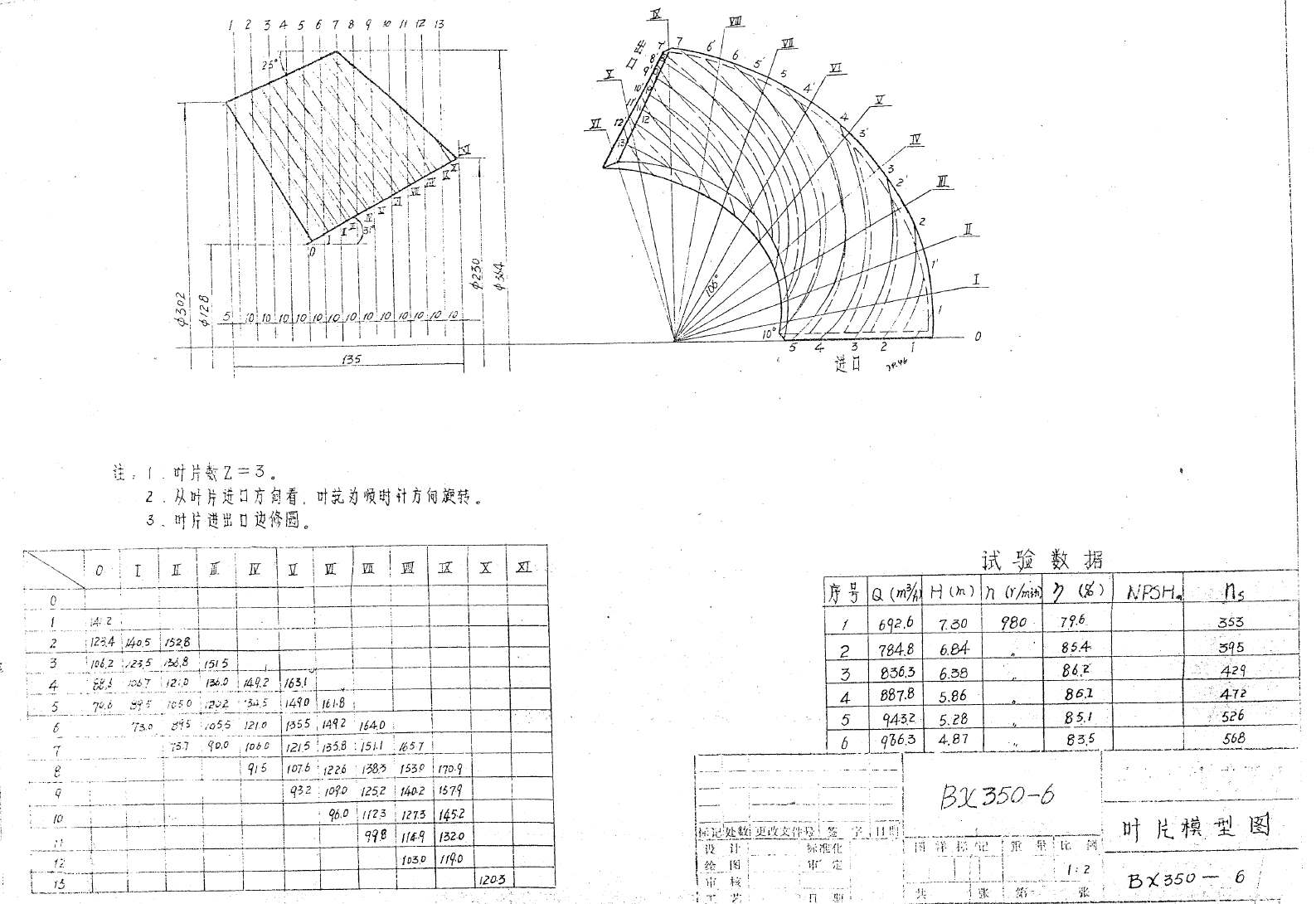

和离心泵的水力设计图很相似,包括前后盖板和进出口,应该是一款混流泵。水力图截面图如下:

左上角的截面图可以获得工作面的Ⅰ、Ⅱ、Ⅲ…….等型线的R值、θ值以及Z值,就能获得完整的柱坐标或者笛卡尔坐标,所以主要的数据来自左侧上图,右侧的木模图能告诉我每个截面型线(也即Ⅰ、Ⅱ、Ⅲ…….等型线)的角度,从进口看以10°累加,直到106°。

左下角这个数据表是对左上角的数据总结,应该是工作面的参数,看了这个图纸没给出背面的数据,也没给出加厚规律,这种情况就得靠我们去猜了,5-10mm你看着加吧。

对于这种类型的叶片,打点法或者旋转法都可以,具体操作步骤可以查看往期录制的相关内容,如下所示:

离心泵扭曲叶片“打点法”建模视频教程

中望3D在旋转机械领域的建模系列课程4:打点法扭曲叶轮建模(1)

中望3D在旋转机械领域的建模系列课程5:打点法扭曲叶轮建模(2)

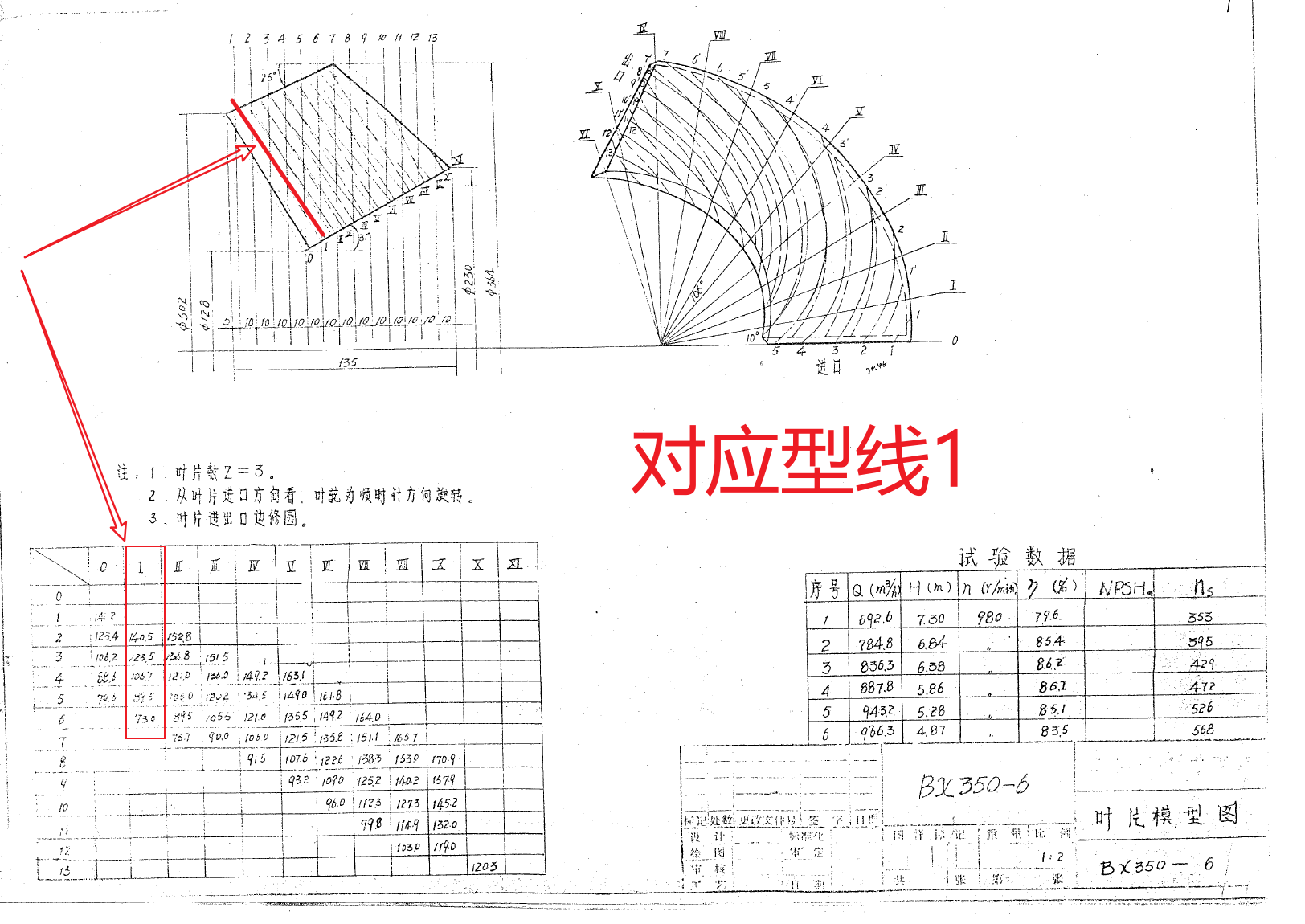

还是来看左下角这个数据表,如果竖着看每一列的话,它代表的是Ⅰ、Ⅱ、Ⅲ……等型线,如下图

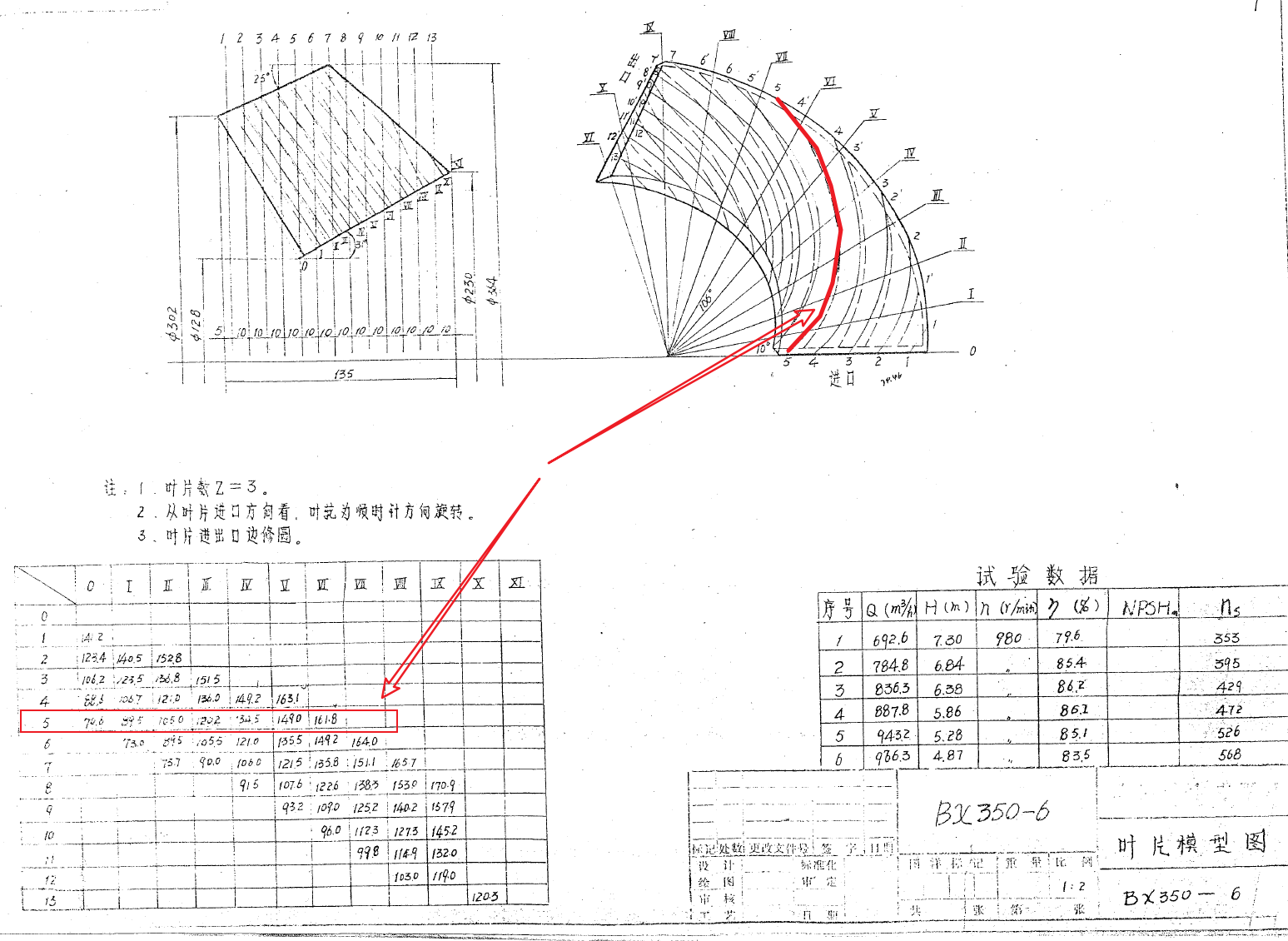

如果横着看,那对应的就是右侧木模图中的1、2、3、4…..等曲线了,如下图

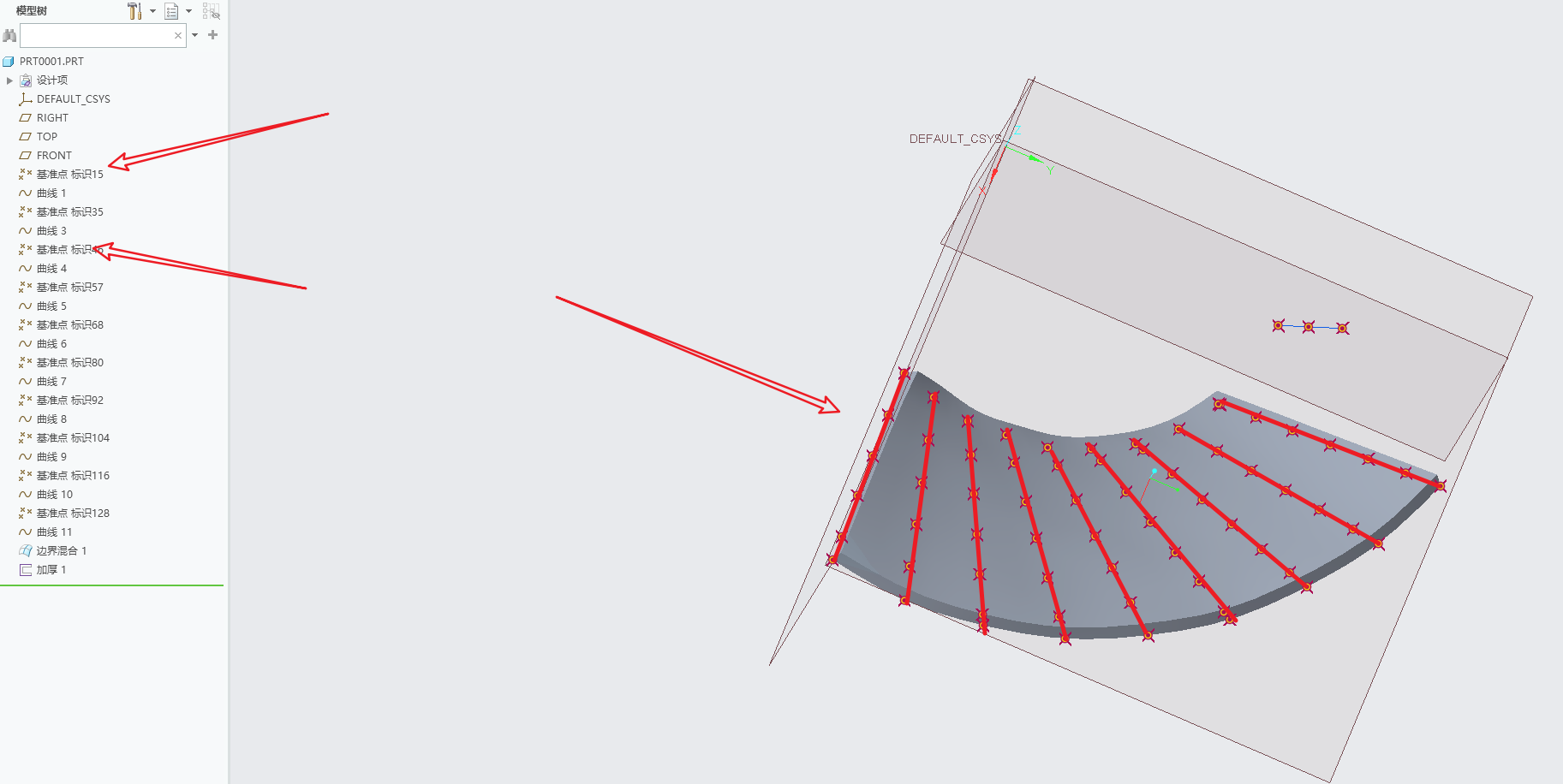

所以建模的时候就有这样2种方式,都是画出曲线后边界混合得到曲面。

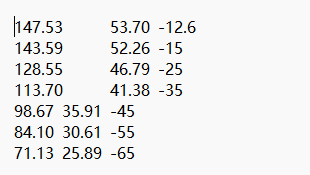

根据数据表中提供的数值,我将工作面的数据录入TXT中,如下所示:

没有其他新内容!
