Cfturbo2022逆向设计诱导轮教程

释放双眼,带上耳机,听听看~!

诱导轮和轴流泵叶轮结构相似,属于那种非常容易扫描的零部件,如果你想验证或者优化其水力性能,扫描完成后先经过结构逆向使其成为.stp或者.x_t的三维实体文件格式,然后利用Cfturbo逆向得到水力设计参数,再经过Pumplinx或者CFX进行性能计算。作为全参数化设计软件,我们可以任意调整设计参数,包括叶片包角、安放角、叶片数等等。

除此之外,现有模型经过Cfturbo逆向设计后可以建立模型库,后续项目需要时直接修改这个库里的模型局部参数就能满足,减少重复设计的过程。

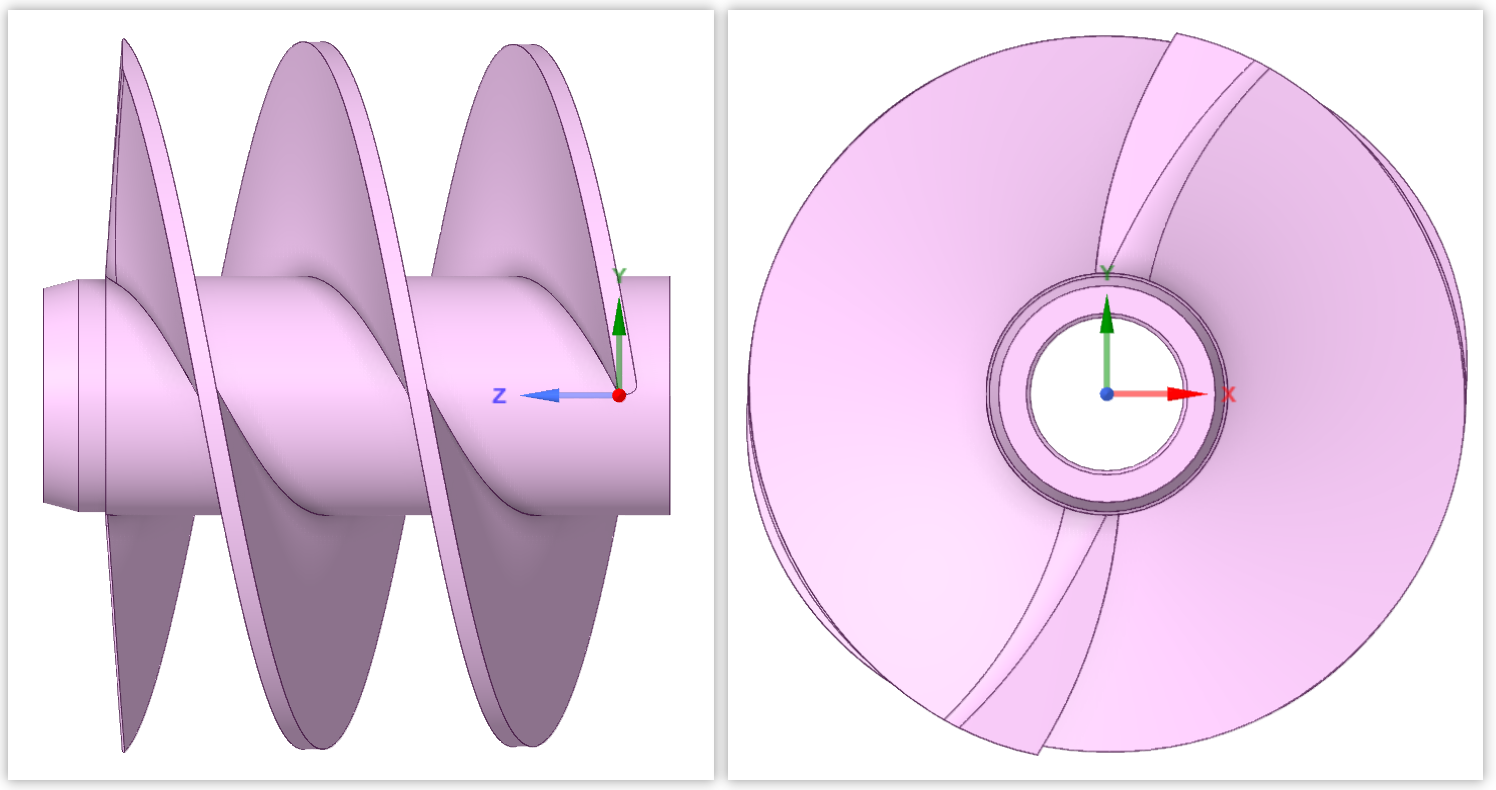

那么先来看一下作为演示的诱导轮模型:

叶片数为2,圆柱型等螺距诱导轮。

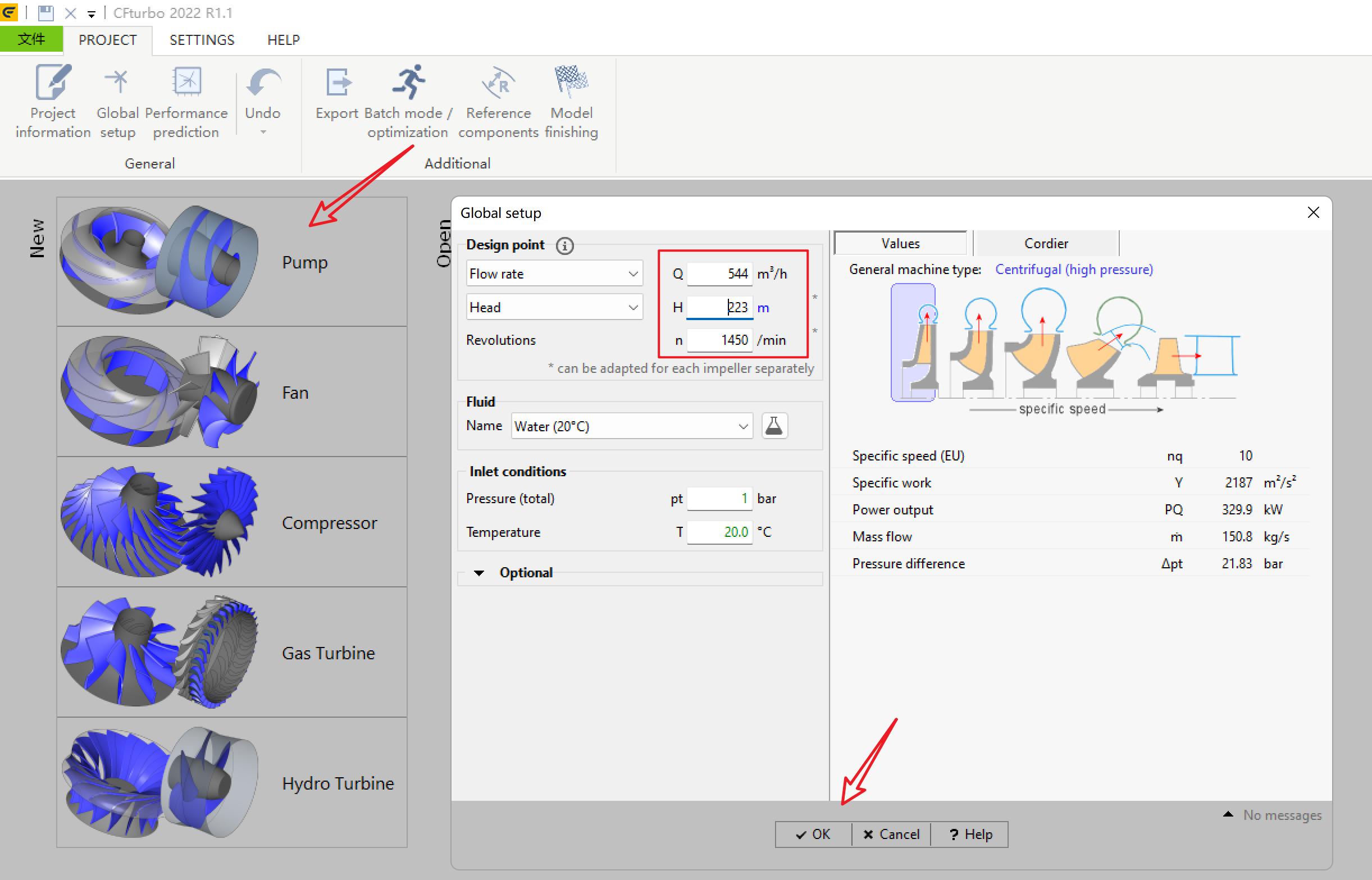

打开Cfturbo2022,如果没有这个版本的话可以查看下方文档:

Cfturbo2022R1安装包及安装教程

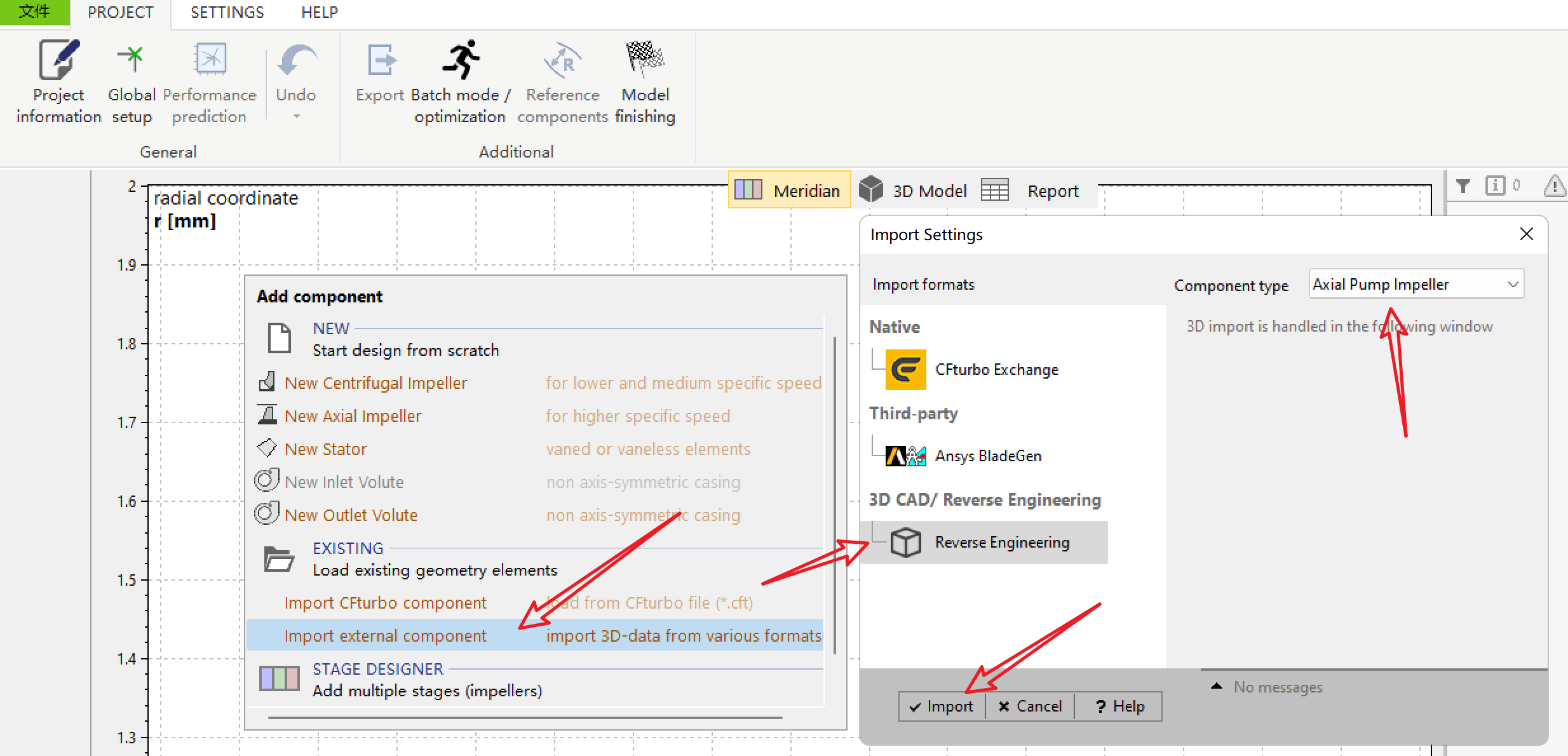

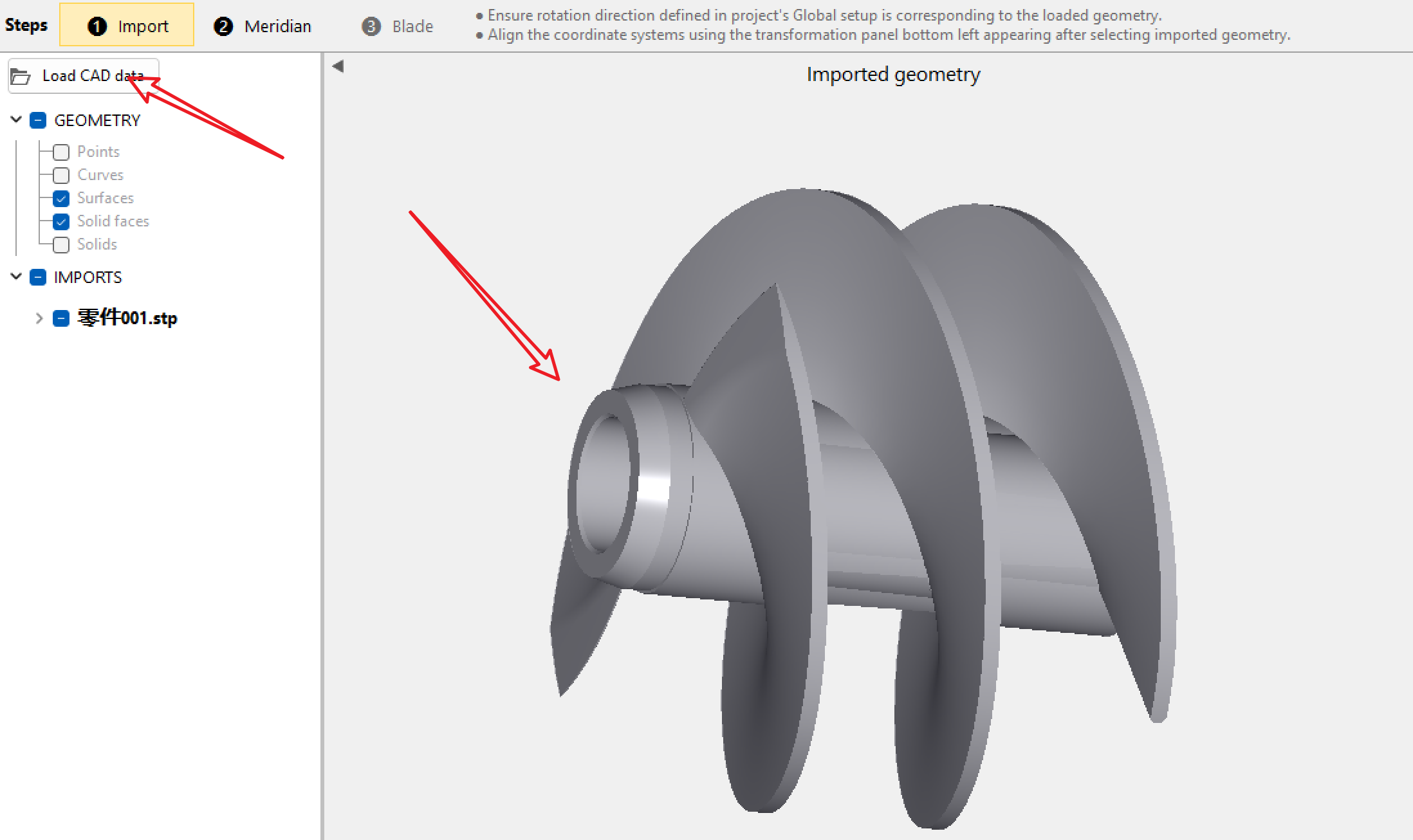

点击左上角的“Load CAD data”按钮找到模型并导入

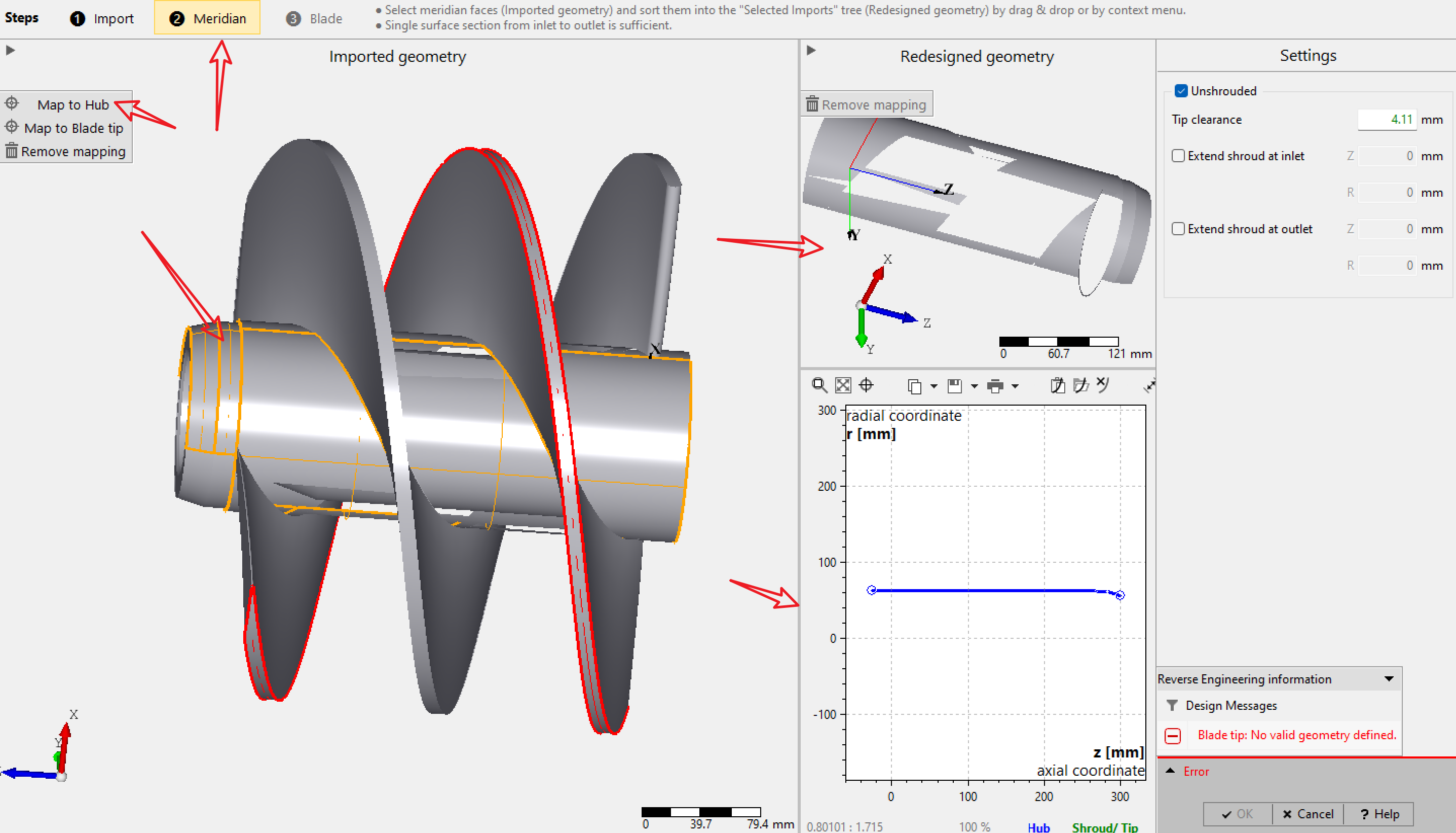

接下来就和轴流泵的过程基本一样了,切换到Meridian(子午面)栏,选中诱导轮的轮毂面并点击“Map to Hub”按钮指定hub的位置和大小

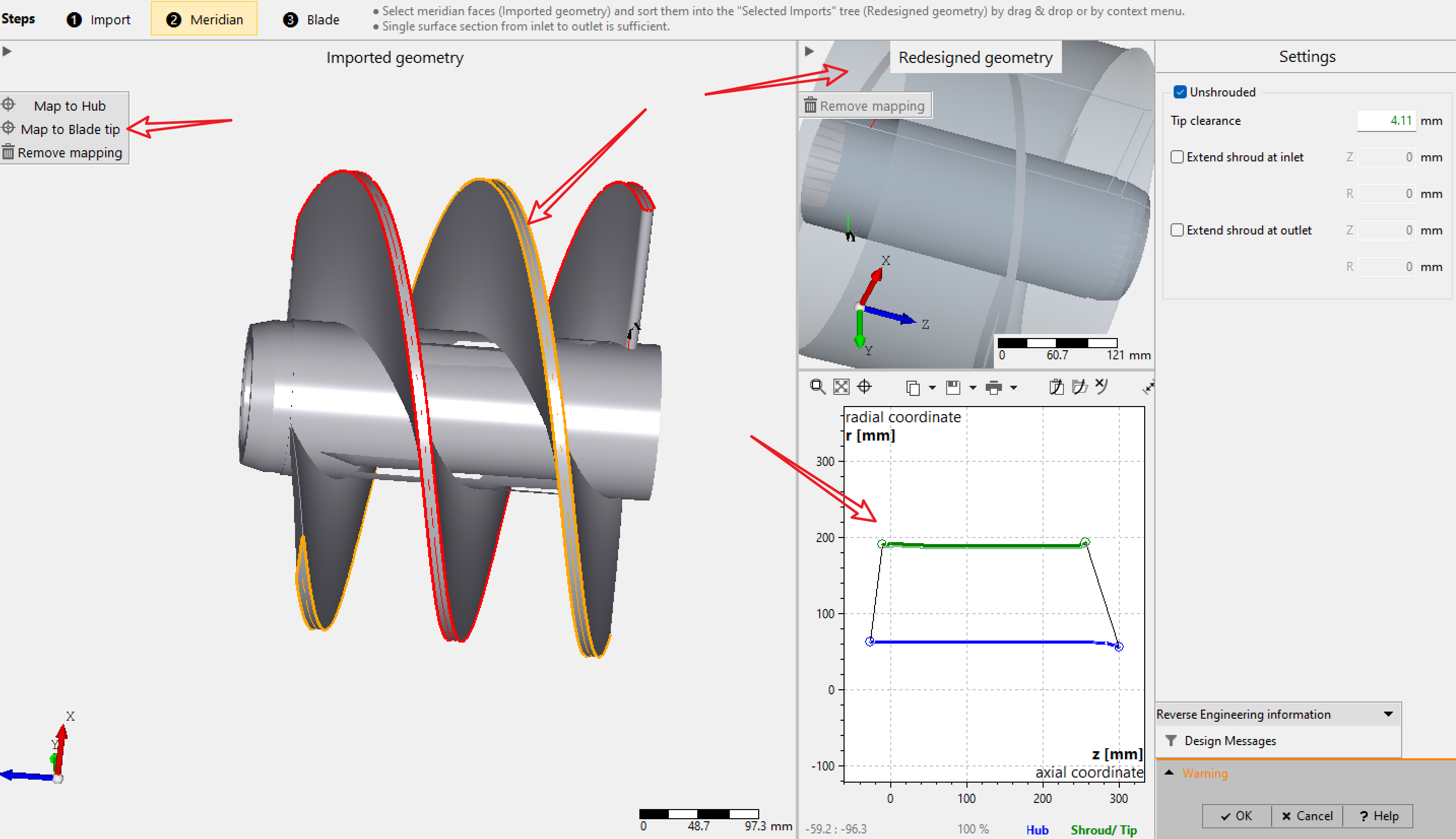

接下来选中诱导轮的外缘,点击“Map to Blade shroud”指定shroud的位置和大小

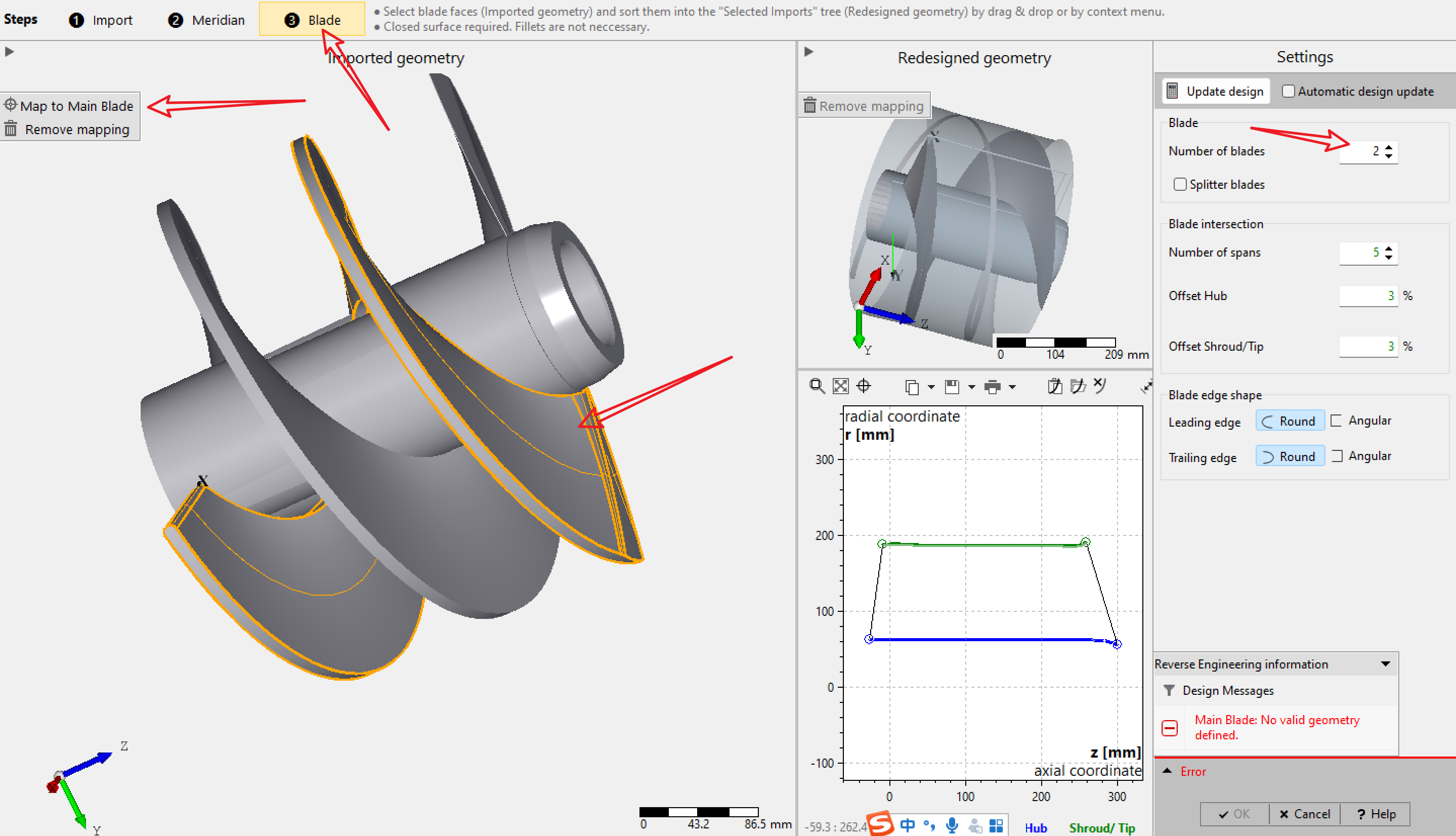

完成后切换到“Blade”栏,选中某一个叶片上所有的表面(叶片外缘不用选择,前一步中已经定义过了),点击Map to Main Blade按钮指定叶片的位置和大小!

在右侧Number of blades中指定你的诱导轮的叶片数,点击上方的Update design按钮更新项目

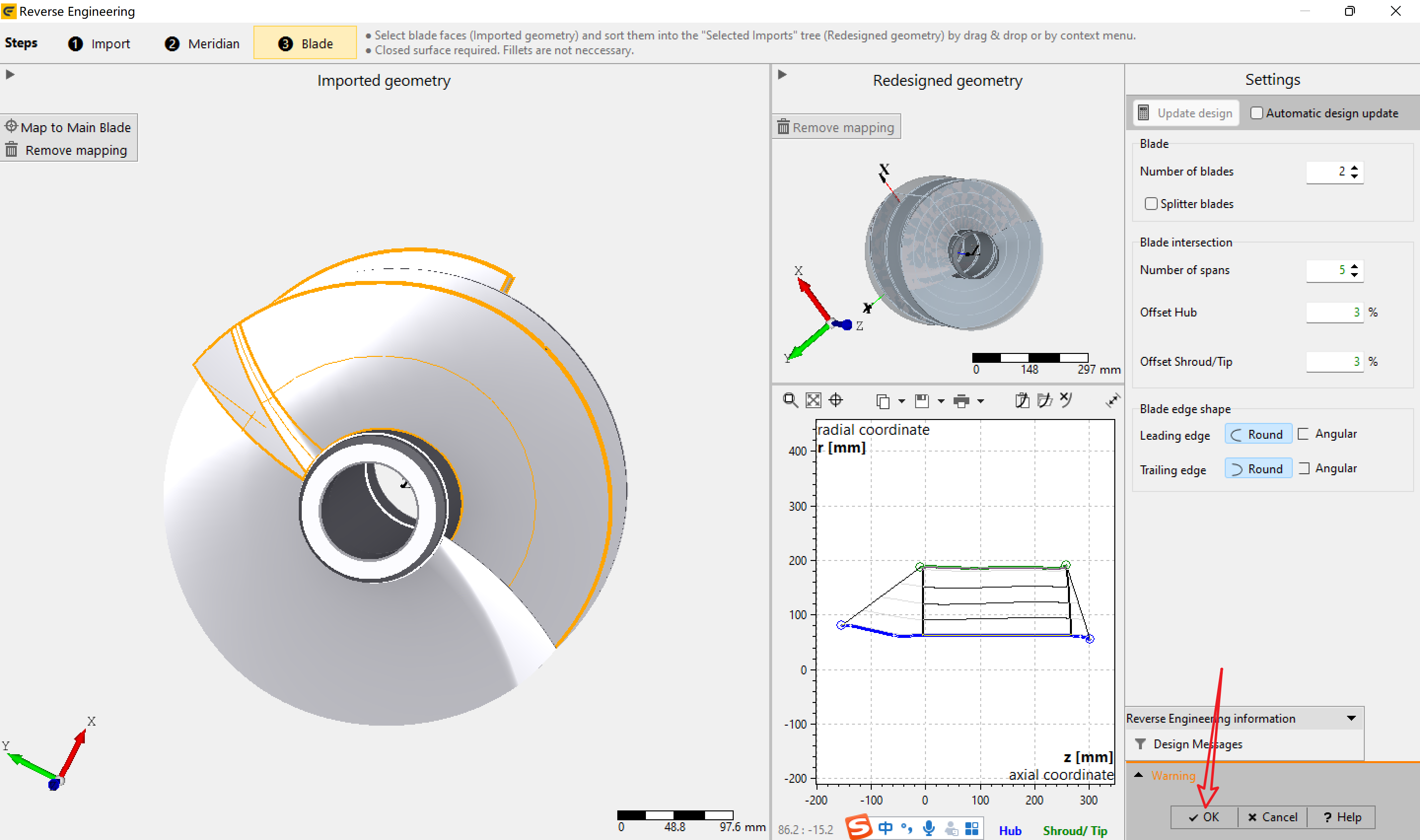

点击下方OK按钮进入设计界面,如果这个按钮是灰色的,说明逆向失败,建议返回检查步骤或者重新执行前面的过程!

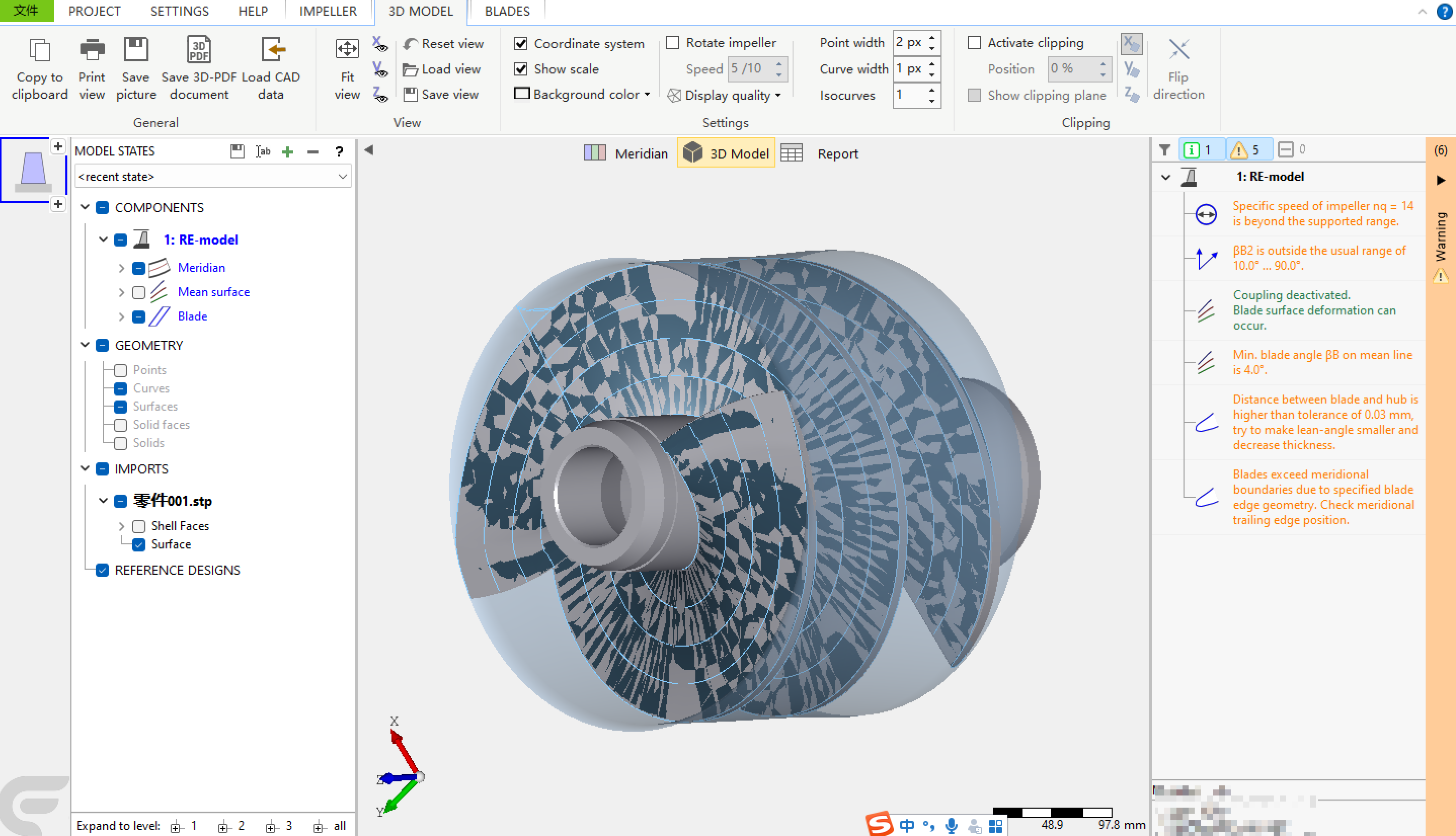

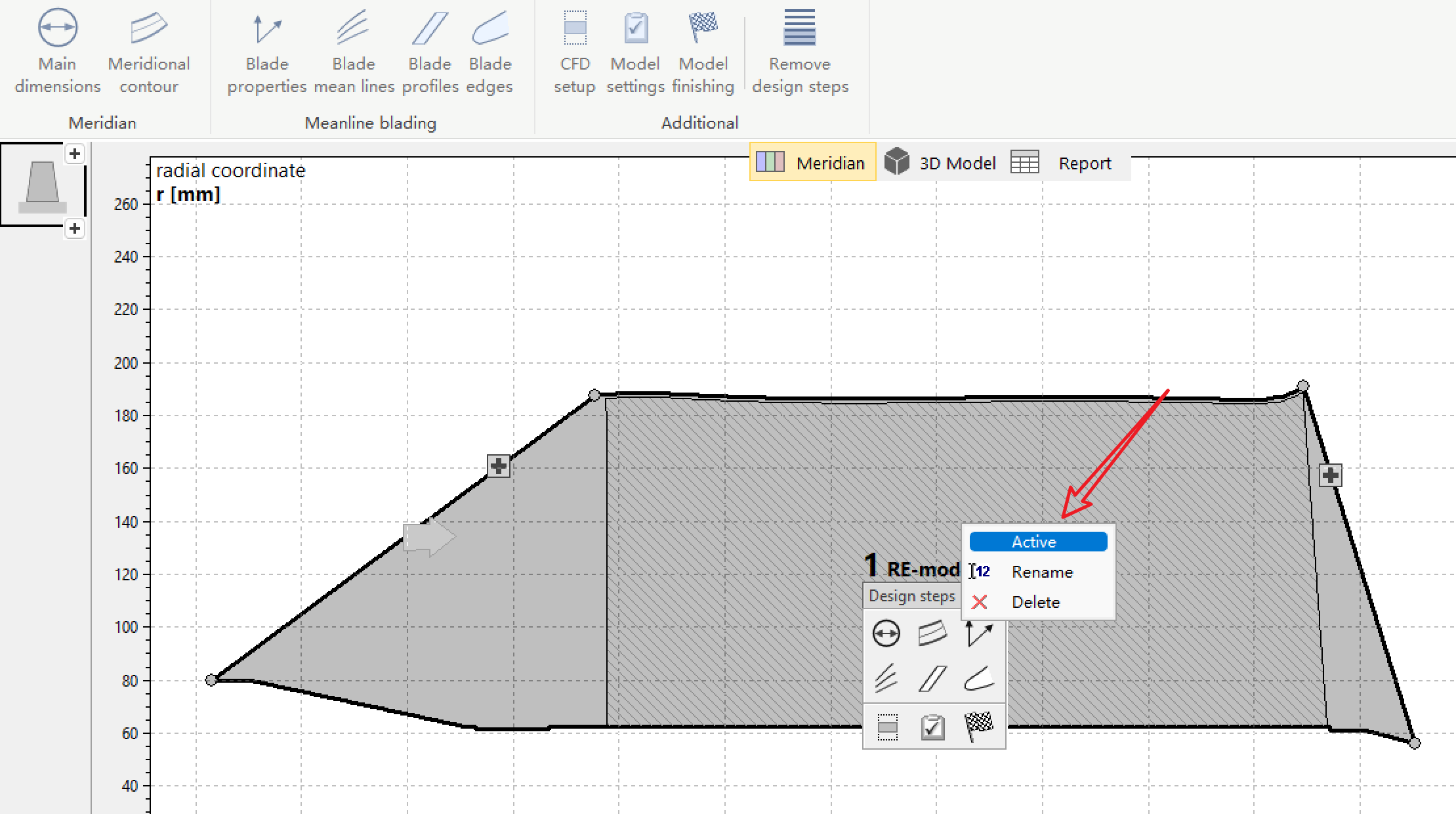

右键“Active”激活项目

Over!
