根据本期专题的内容,介绍了Cfturbo如何逆向设计离心泵叶轮、轴流泵叶轮、带副叶片的压缩机叶轮、诱导轮等一些常见模型,目前Turbotides已经可以支持到逆向吸水室和压水室了,希望下一个版本Cfturbo也能够支持一波!
这里以逆向后的压缩机叶轮为例,展示一些常见的操作及错误处理。
Cfturbo模型逆向完成后的一些注意事项

逆向后我们主要会做的工作可能是修改参数(优化模型),然后导出模型或者直接导入网格划分软件。先来看导出模型

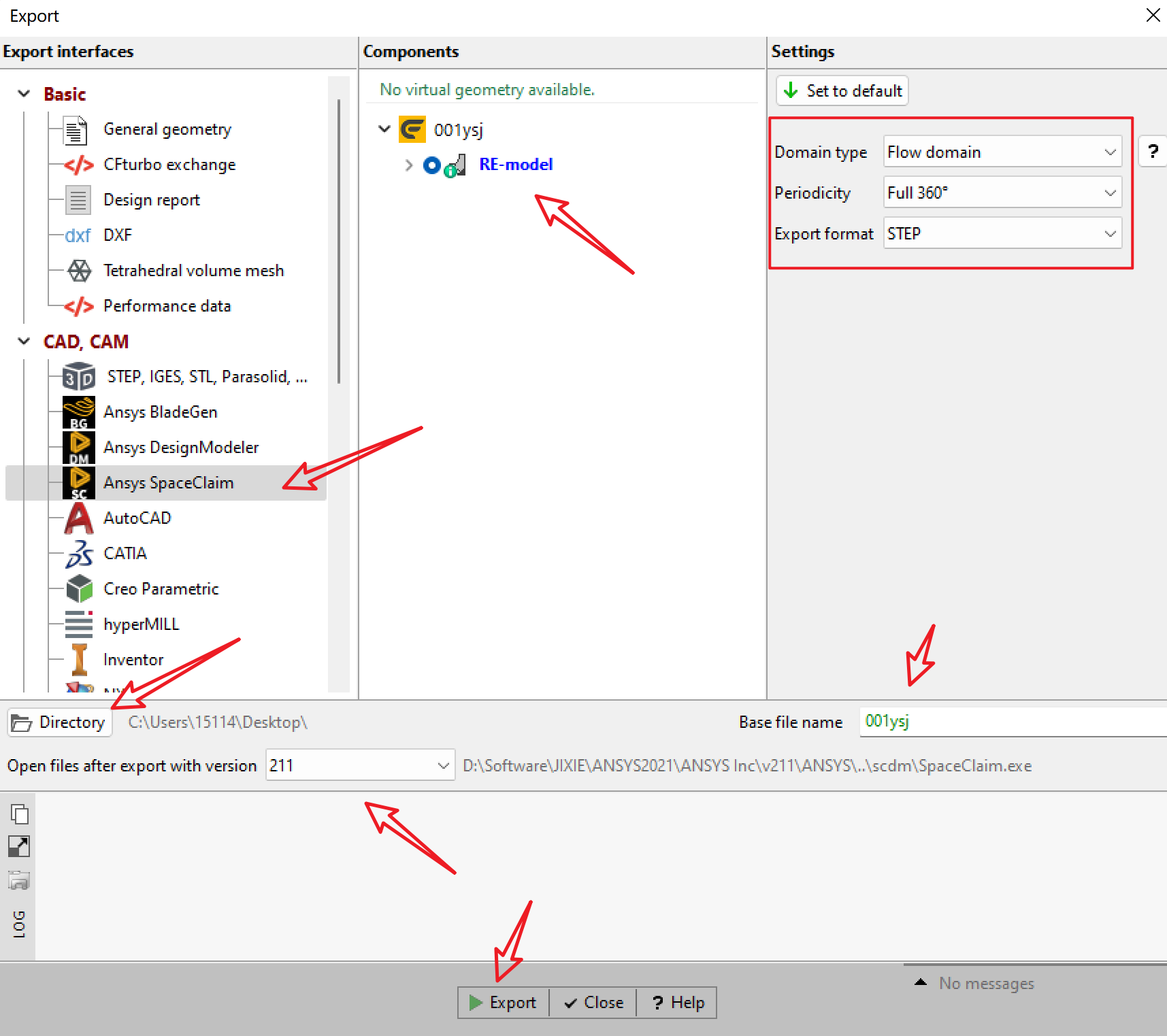

切换到Project菜单栏,点击Export按钮,会弹出模型导出界面,不得不说Cfturbo支持的软件接口还是很强大的,常见的Creo、UG、中望3D等

1.导出模型

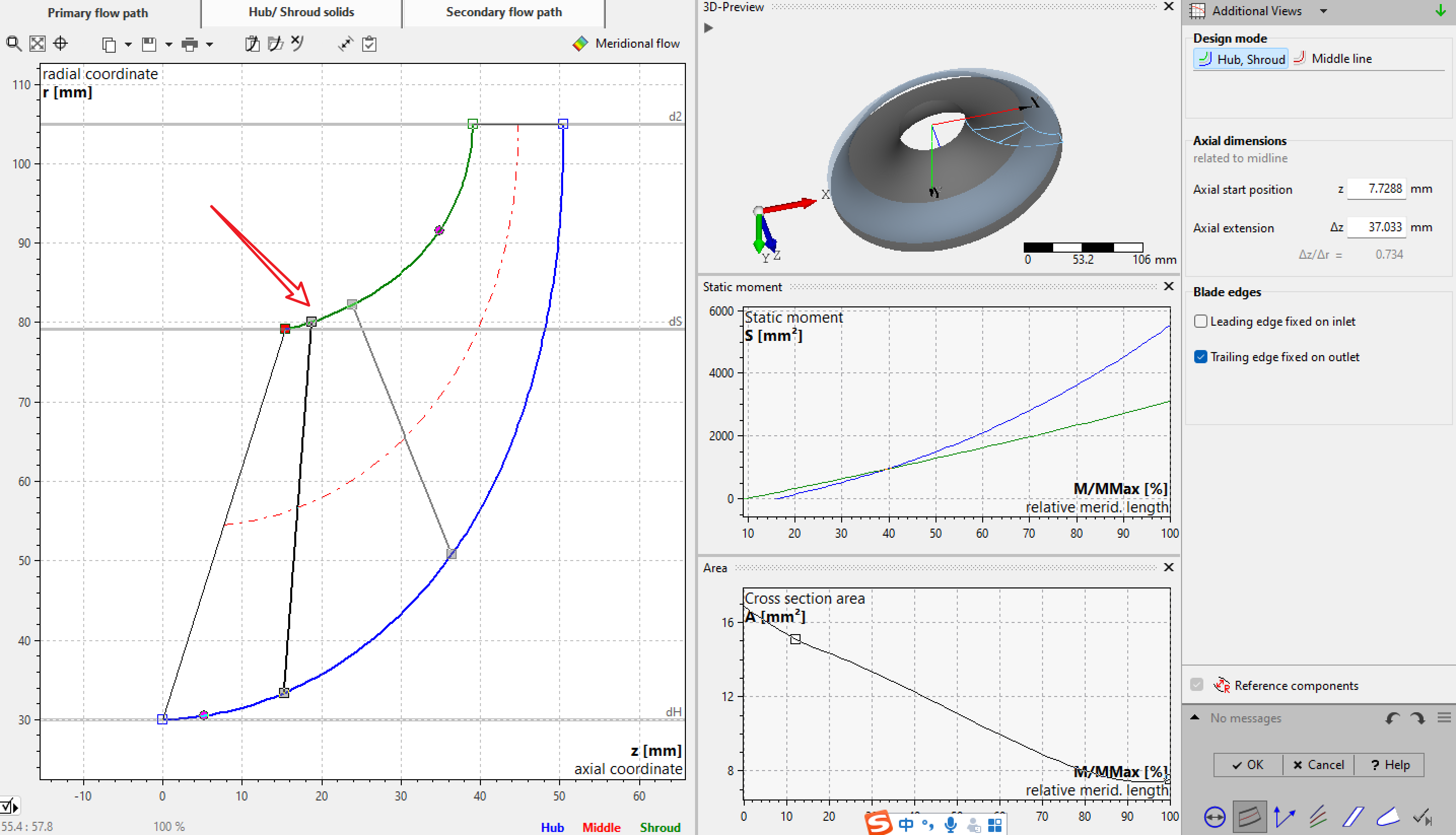

比如我们导出至常见的SpaceCliam软件中,软件会提示“Blades exceed meridional boundaries”,叶片超出了子午线的边界,切换到“Design meridional contour”设计界面,可以看到大叶片的进口边确实正好在子午线边界
Cfturbo模型逆向完成后的一些注意事项
Cfturbo模型逆向完成后的一些注意事项

我们可以拖动鼠标将这个点的位置向右移动或者将进口边向前延伸,修改完成记得点击OK完成
Cfturbo模型逆向完成后的一些注意事项

再次导出就不会报错了

右侧红色框中Domain type指选择要导出实体域还是流体域,也即壳体还是水体;Periodicity可以选择是导出完整的模型还是只导出单流道,
Cfturbo模型逆向完成后的一些注意事项

2.导入至TurboGrid

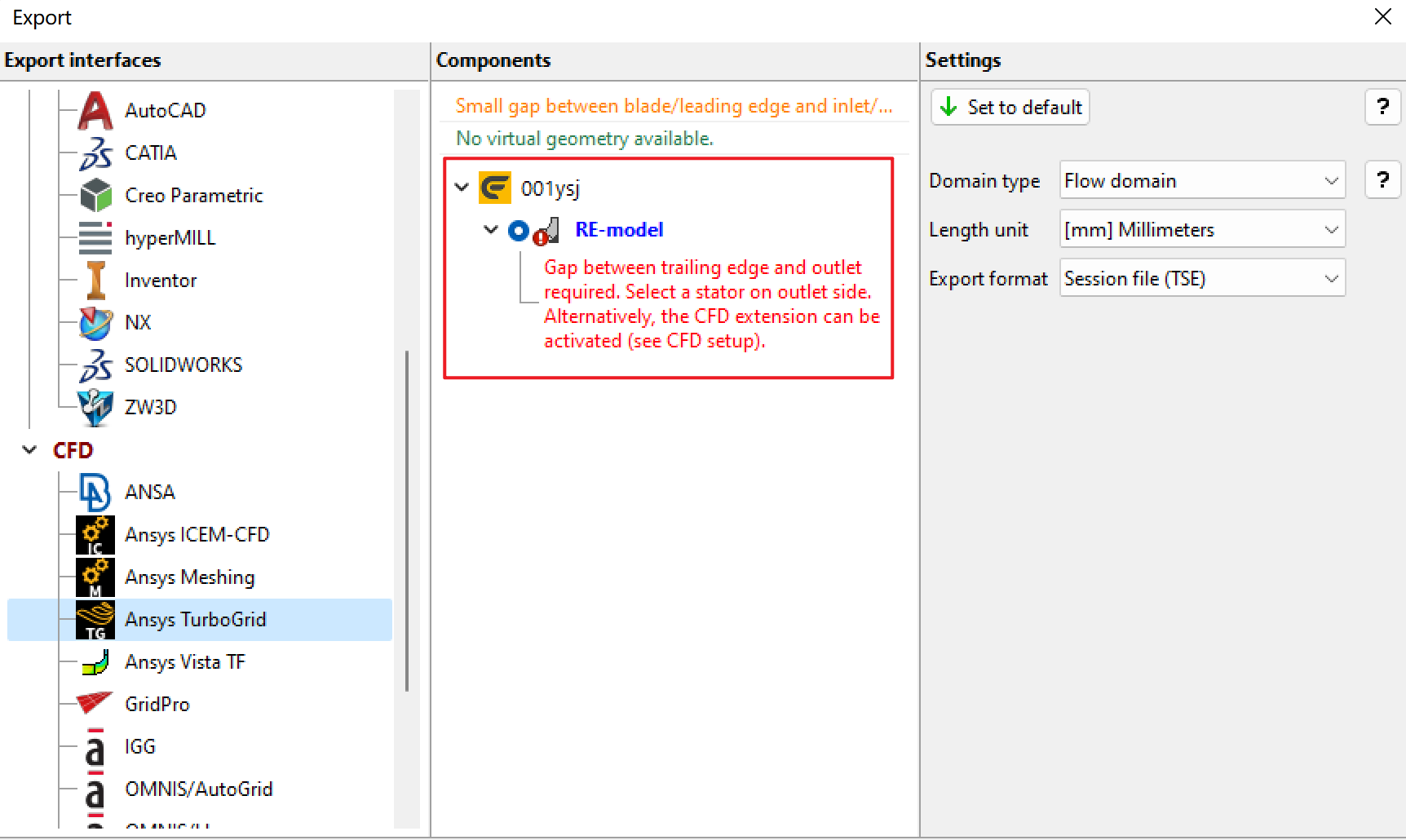

如果逆向后的模型直接导入TurboGrid的话会报错

Gap between leading/trailing edge and inlet/outlet required.Select stator on inlet/outlet side.Alternatively, the CFD extension can be activated (see CFD setup).

Cfturbo模型逆向完成后的一些注意事项

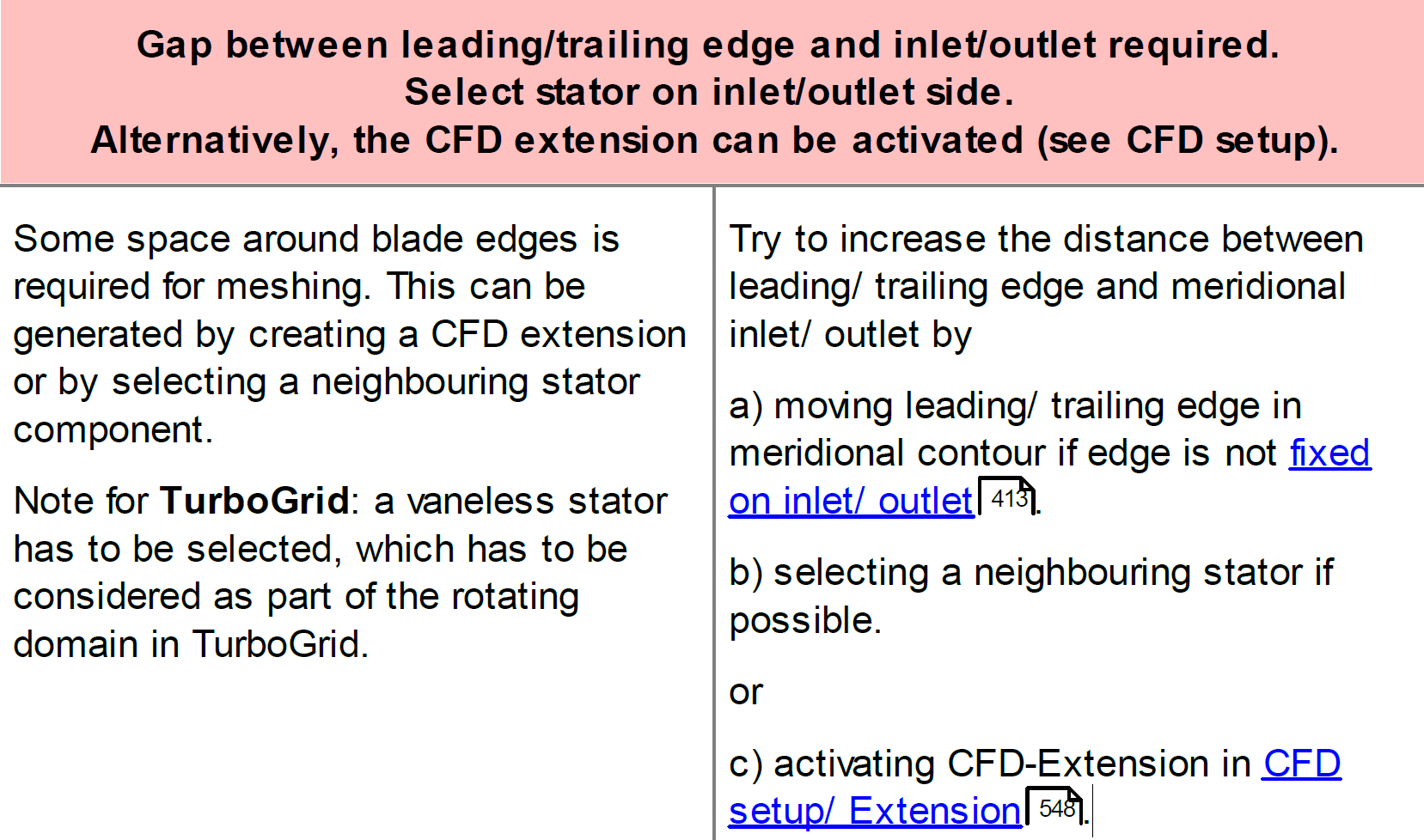

通过查询官方帮助文档,
Cfturbo模型逆向完成后的一些注意事项

这个错误的大概意思是叶轮出口处必须要有一段无叶片的延长段,这让我想起来之前通过DM逆向到Turbogrid中时一样的操作,也是需要给叶轮出口保留一圈水体,所以面对这样的错误,我们需要在叶轮出口加一个stator

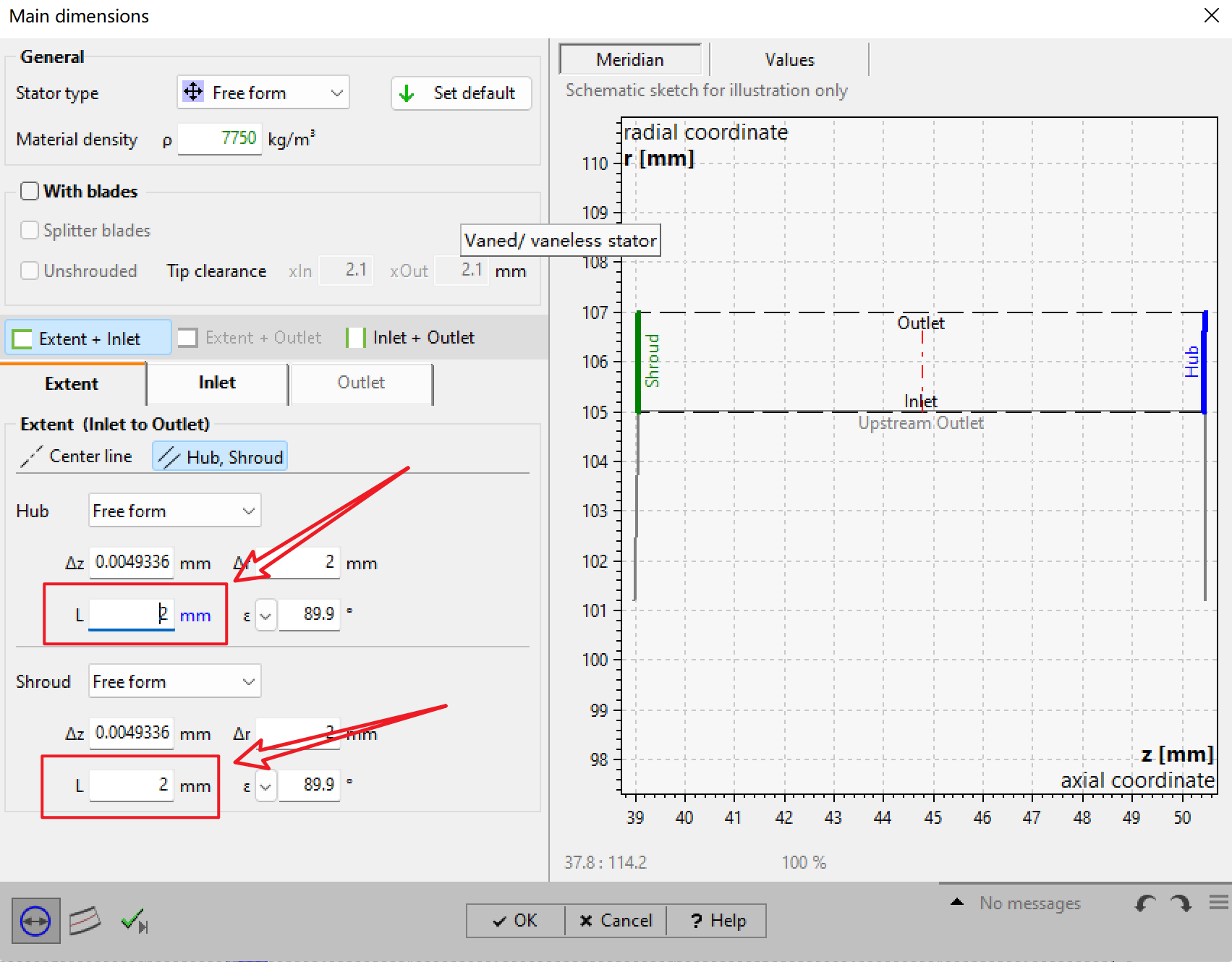

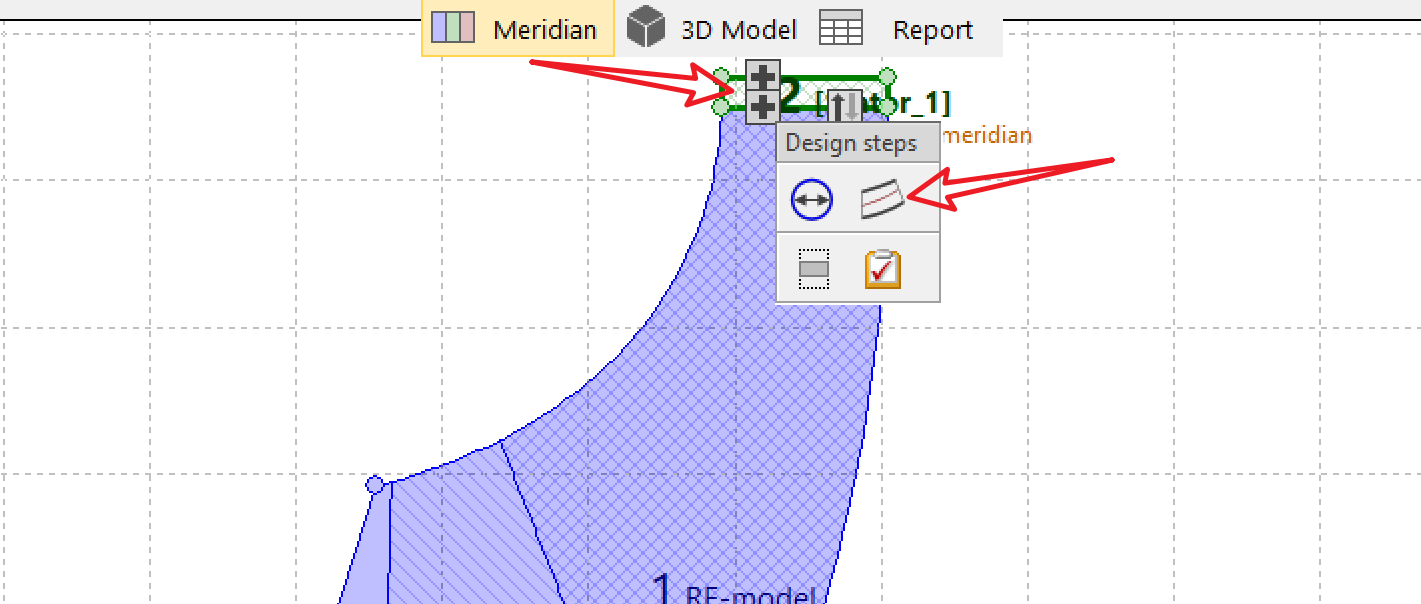

切换到Meridian栏,点击叶轮出口处的+号,点击“New Stator”按钮,修改HUB和Shroud的L值,这个值控制了左右两侧的延伸长度,我一般给2mm就差不多了。Cfturbo模型逆向完成后的一些注意事项
Cfturbo模型逆向完成后的一些注意事项

设计这个Stator也需要走完流程,但是后面几个没啥需要修改的,默认即可
Cfturbo模型逆向完成后的一些注意事项
Cfturbo模型逆向完成后的一些注意事项

设计完成之后可以看到叶轮出口增加了一圈2mm的水体,这就合适了!
Cfturbo模型逆向完成后的一些注意事项

然后咱们继续按照上面的方法导出到Turbogrid

如果不勾选新设计的Stator模块就还是会报错,但是勾选后就全变成绿色的了
Cfturbo模型逆向完成后的一些注意事项
Cfturbo模型逆向完成后的一些注意事项

至于从Cfturbo导出至Turbogrid,有3种方法,见下一篇内容!

Over!
