Cfturbo逆向叶轮不能设置叶片数的Bug解决方案

释放双眼,带上耳机,听听看~!

前几期的逆向内容包括了轴流泵叶轮、离心泵叶轮、压缩机叶轮和诱导轮,都是清一色的旋转机械,逆向完成后再二次改造也确实很方便。

Cfturbo2022逆向设计轴流泵教程

Cfturbo2022逆向设计离心泵叶轮教程

Cfturbo2022逆向设计离心式叶轮(带副叶片)教程

Cfturbo2022逆向设计诱导轮教程

看到很多的读者在逆向的时候会遇到一个常见的错误,那就是指定好叶轮hub和shroud后,切换到blade定义页后不能显示和修改叶片数,这将直接导致逆向失败。

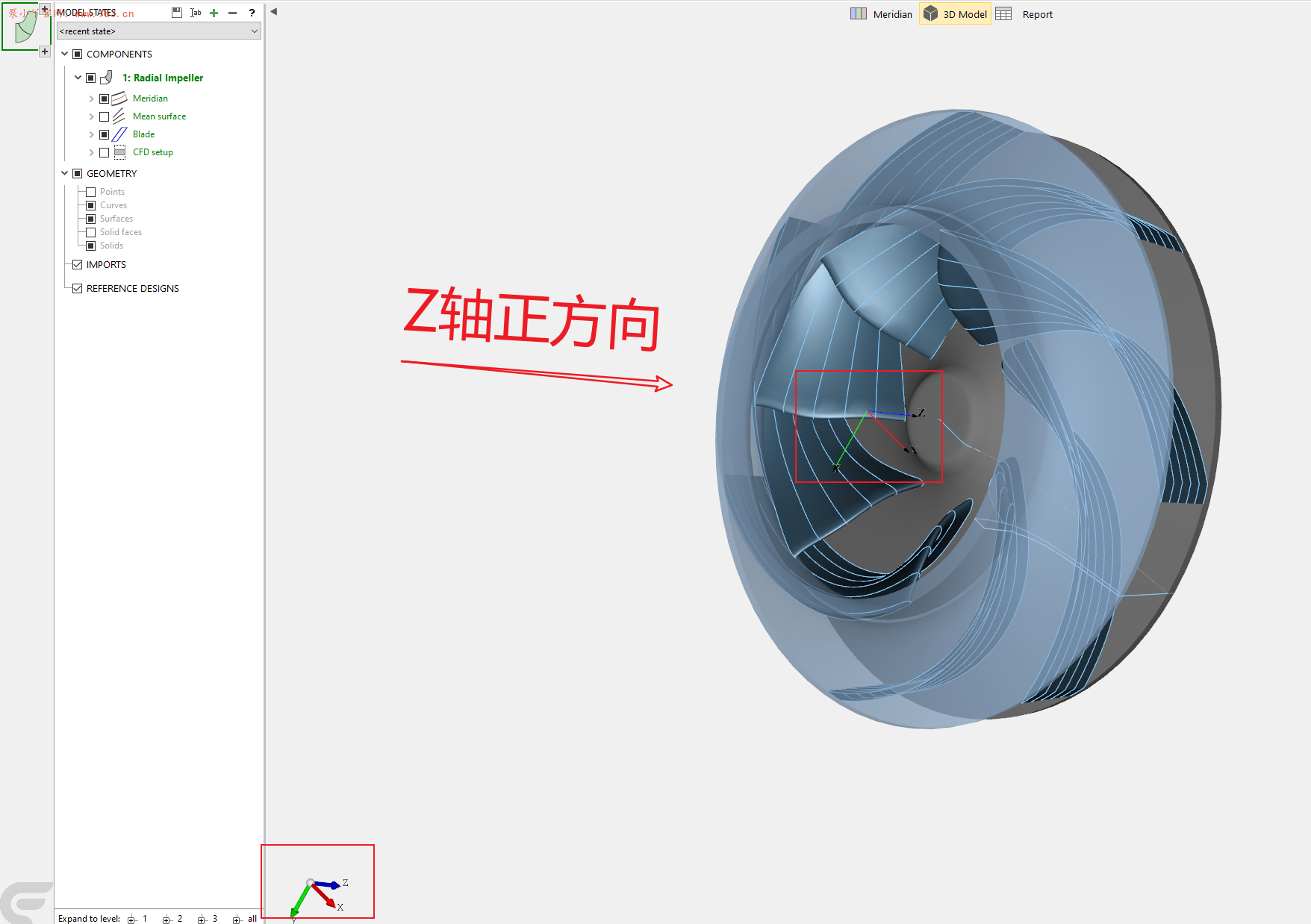

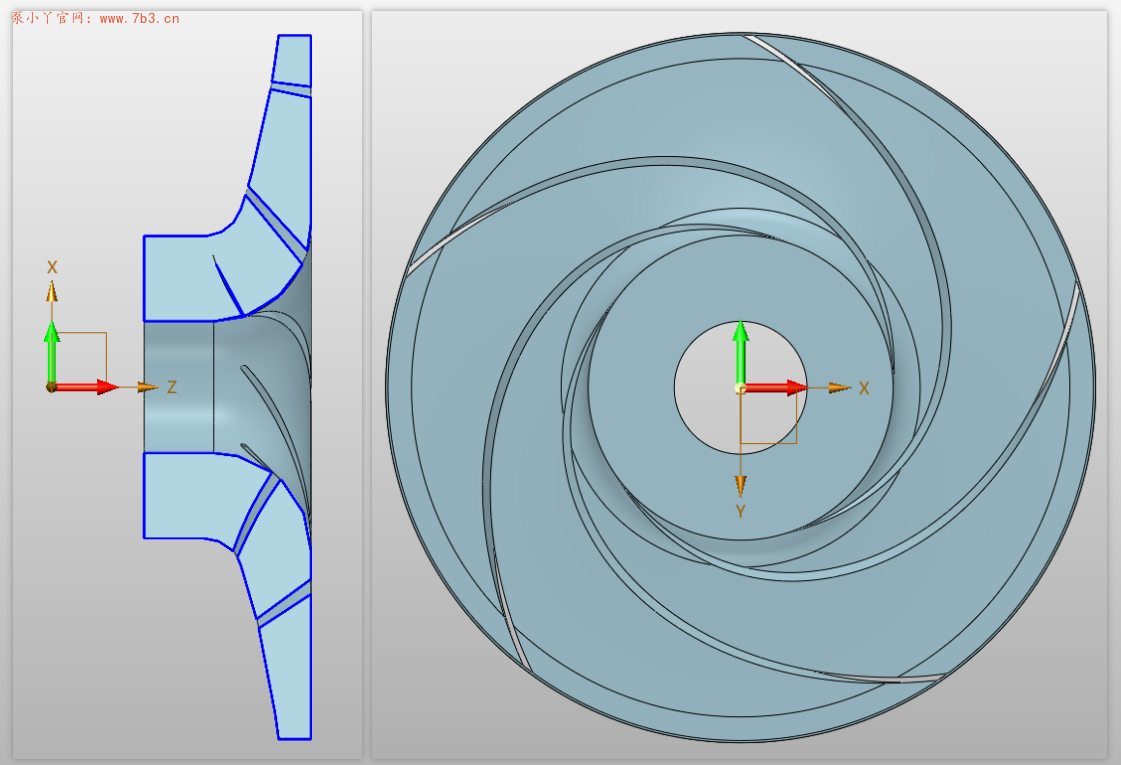

为了更直观地说明这个问题,我们可以先打开Cfturbo自带的任意一个离心泵叶轮的设计案例,可以看到Z轴正方向均是指向叶轮进口的,所以我们在逆向的时候也要将模型调整到这样的坐标系下,如下图所示:
Cfturbo逆向叶轮不能设置叶片数的Bug解决方案
Cfturbo逆向叶轮不能设置叶片数的Bug解决方案

总结

Cfturbo逆向叶轮旋转轴必须在Z轴,且Z轴正方向指向叶轮进口边!

错误复现

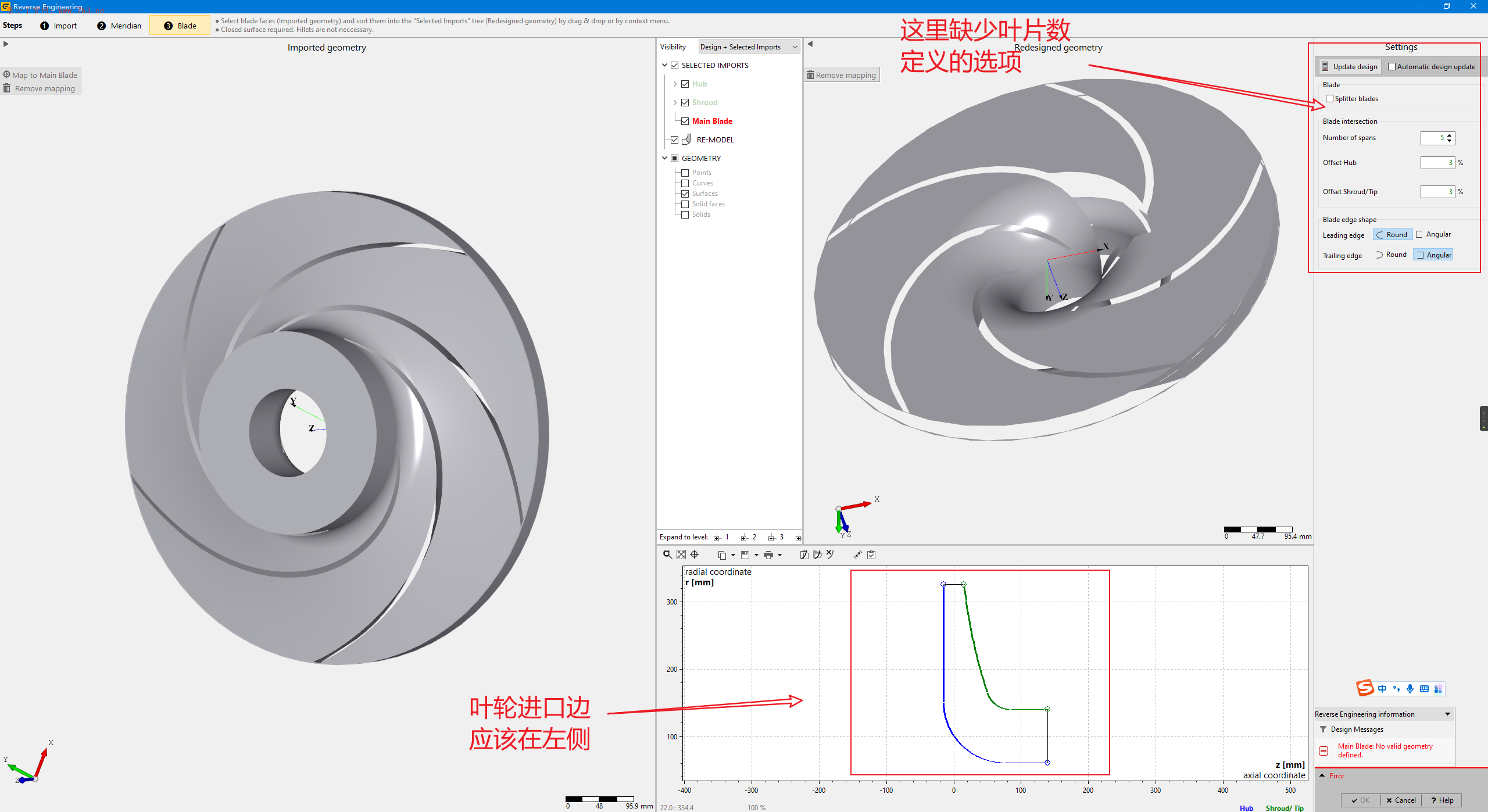

用布置错误的叶轮来逆向的话,右侧Setting栏就看不到叶片数定义和修改框
Cfturbo逆向叶轮不能设置叶片数的Bug解决方案

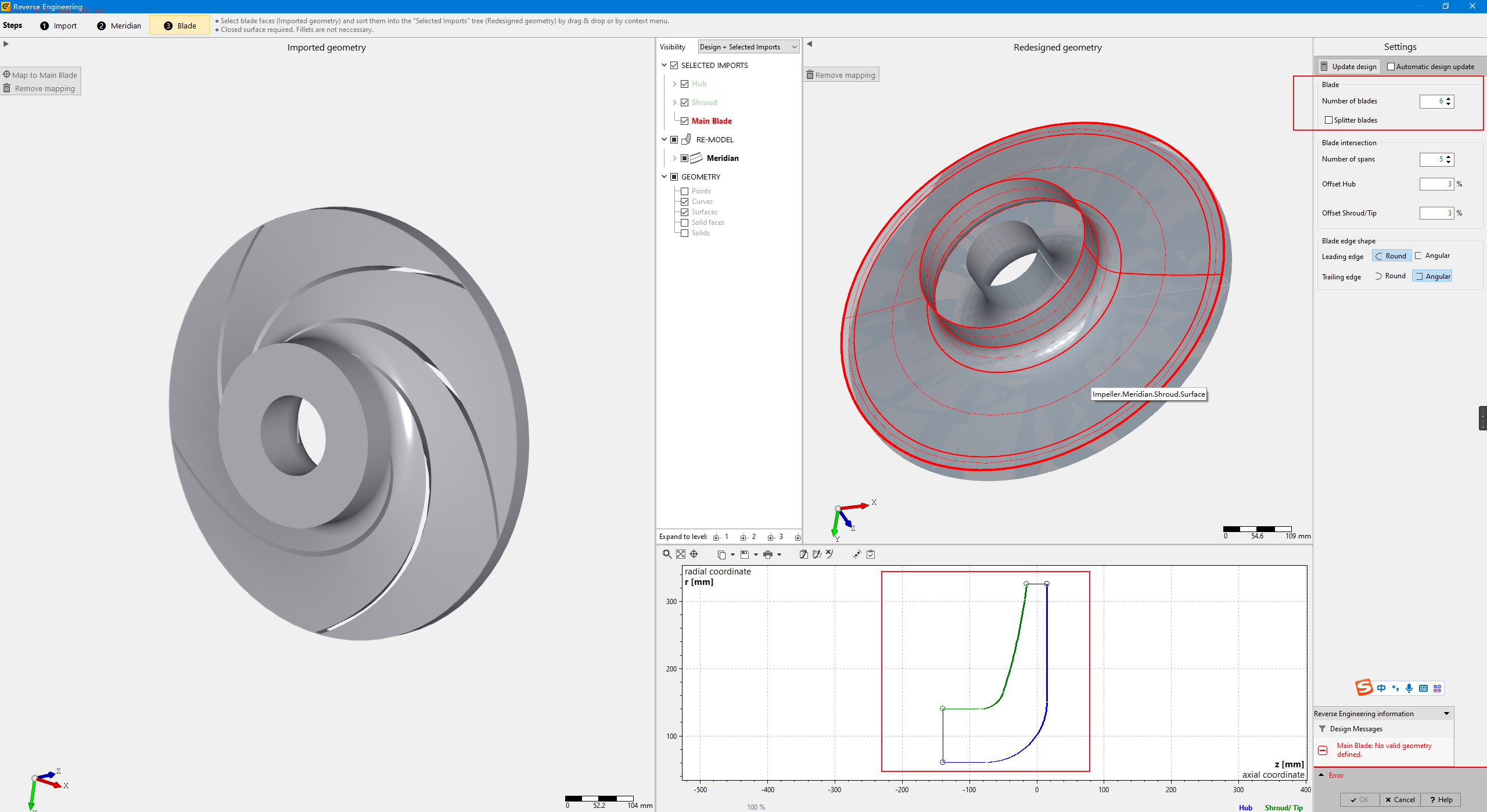

正确的界面如下所示:
Cfturbo逆向叶轮不能设置叶片数的Bug解决方案

除了上述这种错误外可能也会有其他原因导致叶片数无法修改,如果遇到欢迎在网站评论区留言分享!
