这是一个基于html的在线计算小程序，原来设计蜗壳都是在CAD里边边画边改来确定面积，就很麻烦，受到“爱吃肉肉”大佬的表格启发，做了这样一个网页，方便大家设计蜗壳水力！
通过输入喉部面积、隔舍安放角、蜗壳进口宽度、蜗壳倾角等参数后，可以计算出每个断面的高度H。当然每个断面的圆角还需要指定一下！
网址
目前因为对代码不完善，还没有做响应式布局，只支持电脑端正常使用，手机端布局会错位，哈哈，前端布局写死了就这点不好，位置都是绝对的！
正在完善代码中。
食用用法

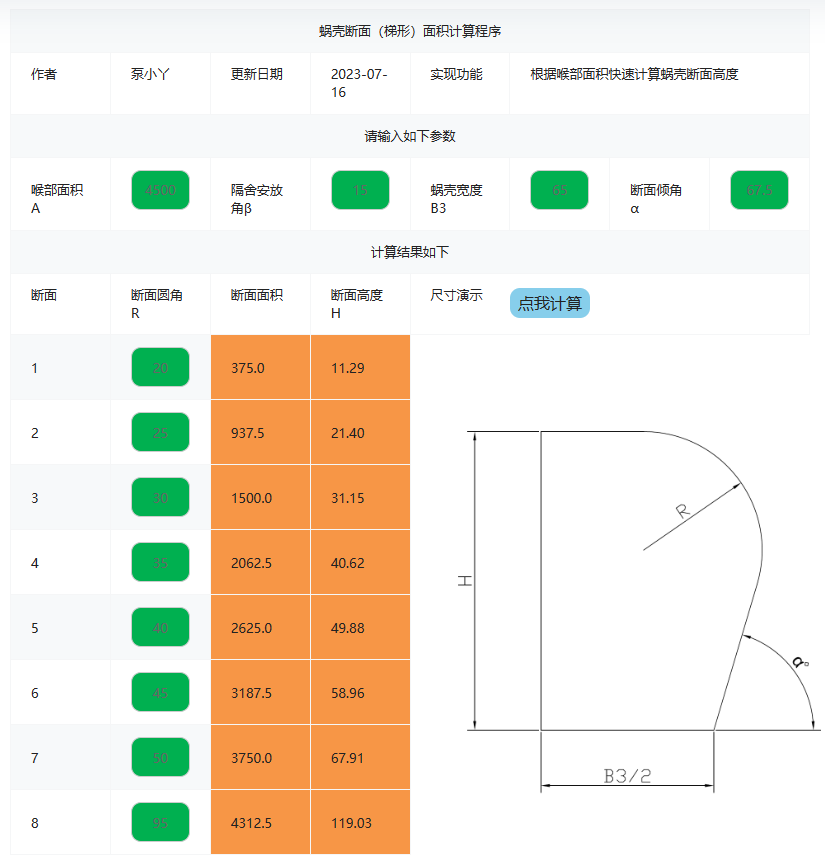

通过上图可以看到，其中绿色背景的位置为输入框，需要填写包括喉部面积A、隔舍安放角β、蜗壳宽度B3、断面倾角α、断面圆角R等参数。输入完成后点击“点我计算”按钮即可在黄色背景处显示每个断面的面积以及对应的断面高度。
可以看到目前只支持了梯形截面的计算，相比之下矩形截面与之不同的地方在于断面倾角为90°，目前写的代码中分母有cos函数，所以cos90°=0这件事就比较尴尬，后续的代码中将会根据输入的倾角数值来选择不同的计算公式，检测到输入数值为90°时自动切换成矩形面积公式。
当我们有了每个断面的高度后，就可以画出蜗线。
参数解析
喉部面积控制了泵高效点的位置，所以这是个非常非常重要的参数，这个数值的选取直接决定了效率曲线的走向，所以为了将泵的高效点控制在额定点位置，喉部面积要不断调整。
隔舍安放角就是为了调节喉部面积的，你知道的，隔舍安放角越大，喉部的断面高度H就越大，所以咱们网页程序可以调节这个参数来调整喉部面积。
蜗壳宽度自不必说，由叶轮出口宽度+前后盖板的厚度+间隙组成。
断面倾角这个跟你设计的截面形状有关，这里咱们默认每个断面的倾角都是相同的，不像关老师书中给定的不同断面倾角逐渐增大，一般对于梯形截面，这个角度α在21°~22.5°左右，可以按照自己的设计习惯取值，当然这个数值取的越小，那么断面高度H就越大，对于泵体来说外形尺寸将增大，提高了成本。
断面圆角就是随着断面从1~8的发展过程是逐渐增大的，当然矩形断面会有例外，数值合理即可！最终我们不仅要性能满足的水力，还要漂亮的外形结构！
预期内容
新晋写代码，将Excel转成网页还是很困难，后面计划把叶轮水力设计参数表、轴流泵水力设计Excel、蜗壳喉部面积计算参数表、安德森计算表这些都集成在咱们网页里，设计水力的时候无需翻找Excel，就在网页实现这些简单的设计任务哈哈。
