这只是一个叶轮水力设计辅助工具，目的是将叶轮水力设计过程中的重要参数保留存档，以便于积累数据以及后续复现水力图！

程序前端演示

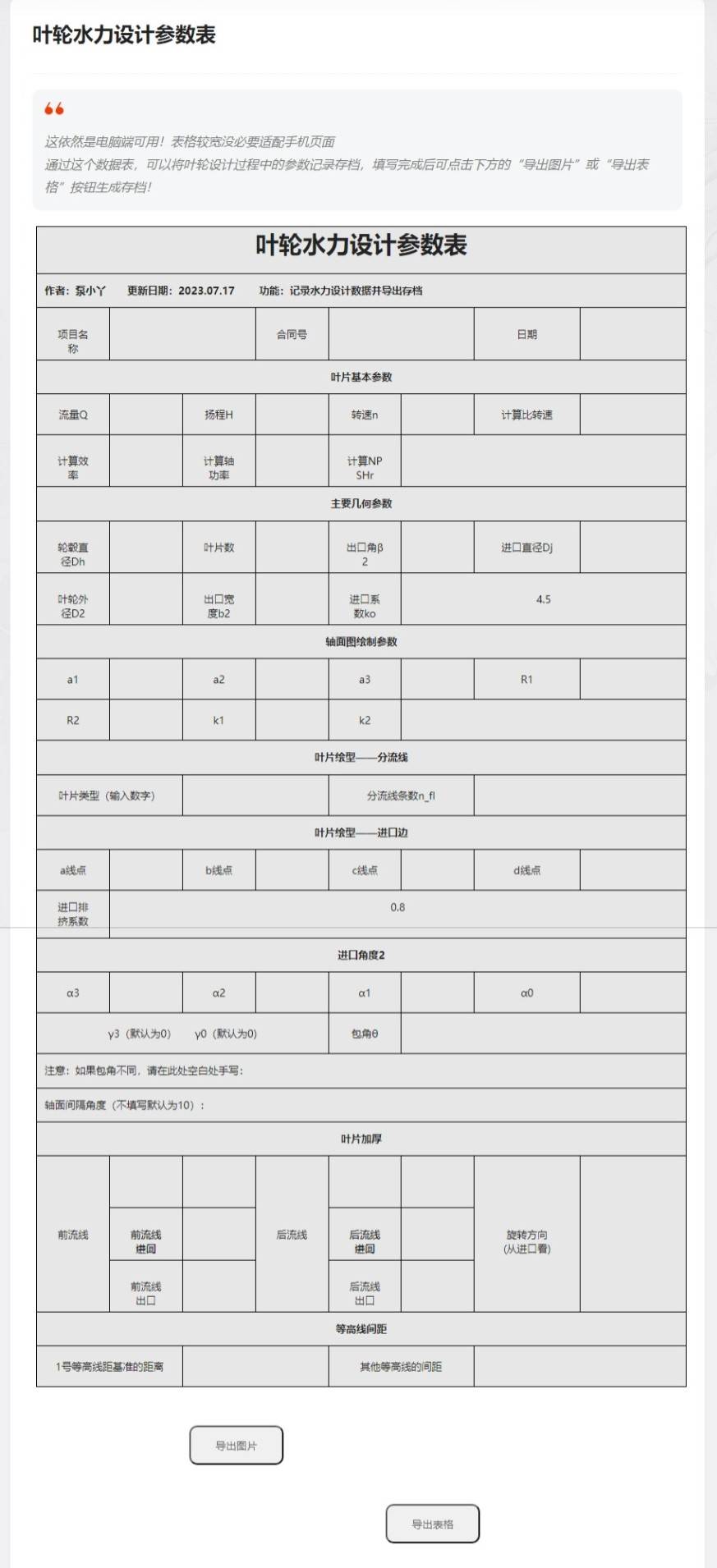

网页布局还是按照Excel的方式，囊括了设计过程中的所有参数输入，其中空白的框格都是可以输入数据的！见下图所示：

可以看到上图中最下表有两个按钮，参数输入完成后可以点击“导出图片”或者“导出表格”将数据保存下来！

我们会给每一个辅助设计程序一个独有的链接，最后做一个统一的页面展示这些工具，在此之前，请电脑访问下面的链接使用

网址：https://www.7b3.cn/yl

由于表格数据较多，没有做自适应，所有手机端无法正常显示布局，所以非常建议大家电脑端使用！

项目名称、合同号：这俩是用来区分为不同项目所设计的水力图，当然后期大家有其他参数需要可以在里边加！

流量：单位m³/h（如果是双吸泵这里需要填设计流量/2的数值）

比转速：这是个比较重要的参数，后期可以根据比转速的不同来分类统计数据，毕竟性能和比转速是息息相关的！对于低比转速的离心泵叶轮，可以按照放大法设计。

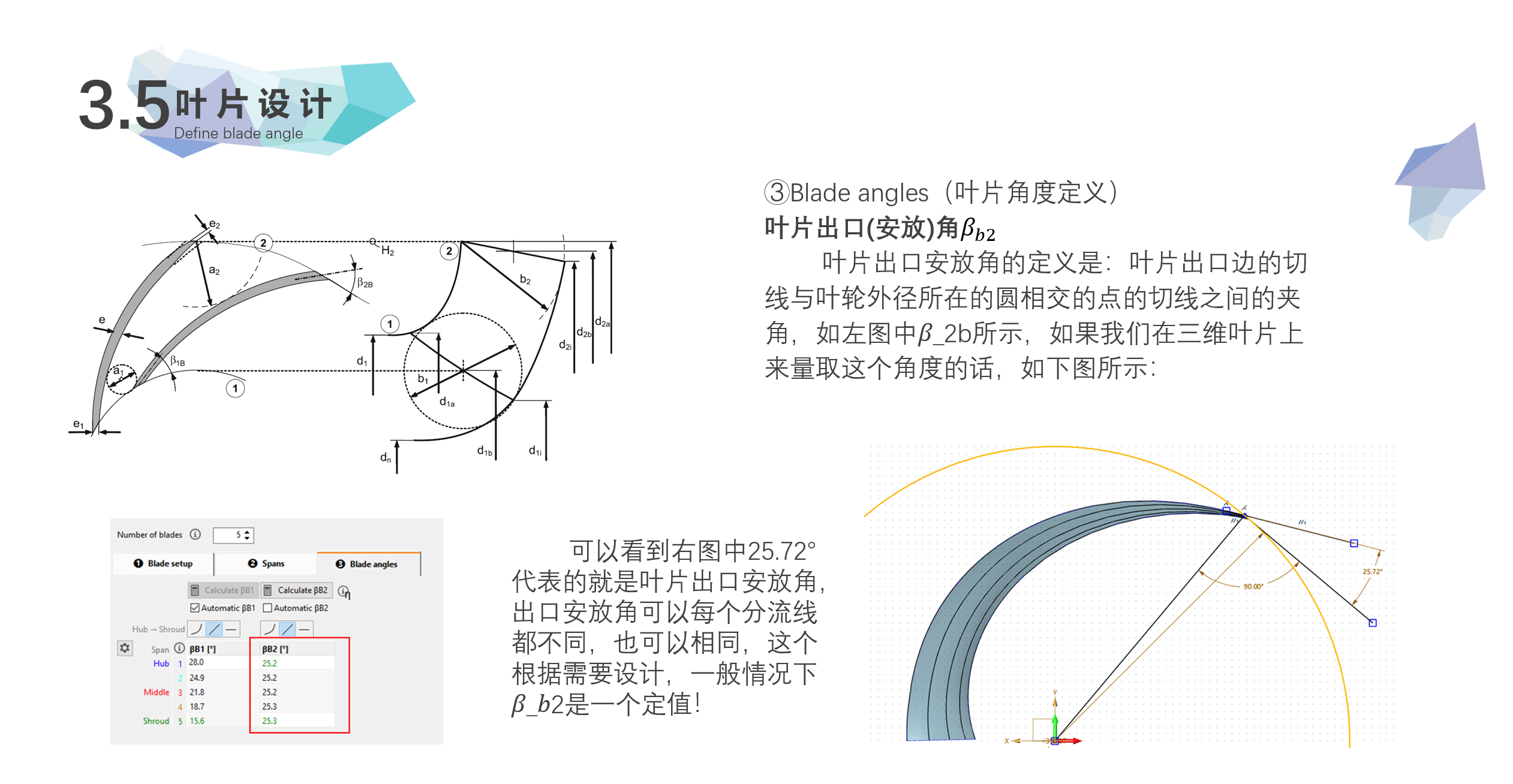

出口角β2影响扬程、影响额定点至关死点的增量、影响叶轮切割，见课程中的PPT

如果对CFturbo设计旋转机械（离心泵）课程感兴趣，可以点击下方文章查看详情！

进口系数：4.0~5.0之间取值，数值越低，效率越高汽蚀越差，反之亦然，所以一般设计兼顾效率和汽蚀，取值默认4.5。

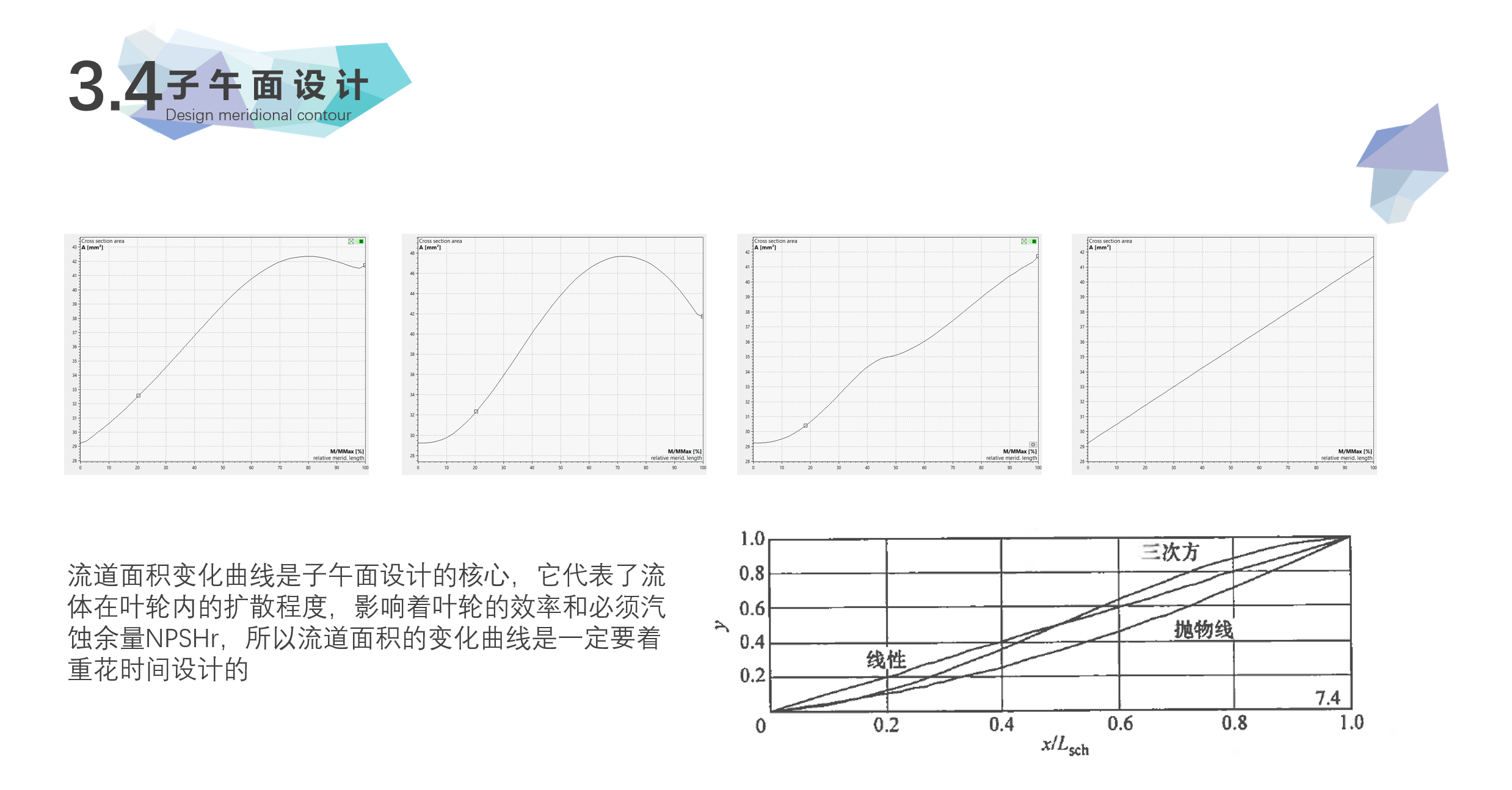

轴面图绘制参数：这些数据是控制子午面的形状的，包括流道面积变化曲线，这个也可以看下图

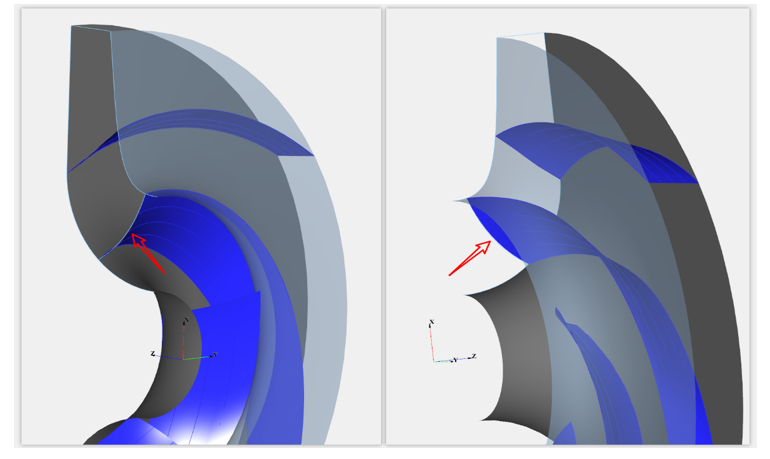

叶片进口边：叶片进口边的位置决定了泵抗汽蚀性能的好坏，叶片进口边的形状决定了整个叶片的弯曲程度，在CFturbo中倾角来表达这种扭曲规律

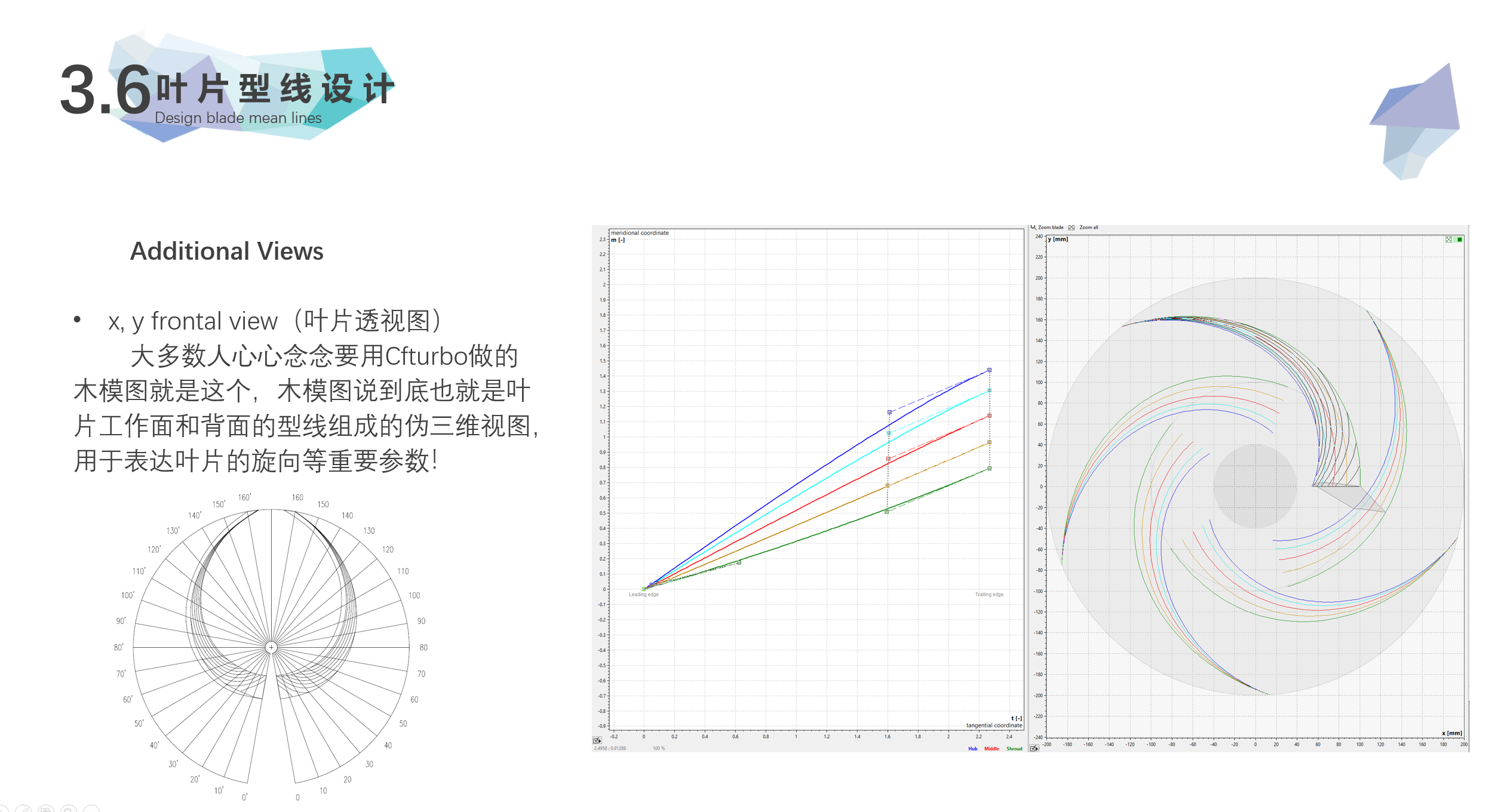

进口冲角及包角：这些参数都与叶轮性能息息相关，在方格网保角变换时用到，用来调节叶片展开型线

叶片加厚：叶片有工作面及背面，中间的部分称为叶片厚度，设计软件不同，加厚规律就不一样，比如传统设计法是先设计出工作面，再加厚得到叶片背面，并且在后期修改叶片时，也不允许调整工作面；而CFturbo是先设计出叶片中面，再向两侧加厚得到工作面和背面！

至此，这个叶轮水力设计表就填的差不多了。导出它！

你会发现为啥这俩图标不在同一水平线上呢？水平有限呗，死活没调整好，就先这样吧哈哈！

如果对程序有啥修改意见，欢迎交流，微信：pump7b3

如果有更好的关于离心泵的设计表格，欢迎合作写小程序哈哈，为网站发展添加加瓦奥。
