某些组件设计步骤包含自动计算。
当前包括:
•叶轮主要尺寸:计算经验参数和效率,计算尺寸值
•叶轮叶片属性:计算叶片角度 βB1, βB1(中弧线设计模式)或翼型属性(翼型/水翼设计模式)
•叶轮中弧线:部分输入值用于叶片载荷设计模式
•蜗壳展开面积:使用更新的入口流动属性计算螺旋轮廓
这些自动计算可激活或停用。两种方法各有优缺点:
•自动计算:
确保计算结果基于最新输入参数保持更新。
先前使用的值可能被修改。
•无自动计算:
确保使用精确的原始值(包括可选的手动调整),这些值先前已计算或指定。
这些值可能不适用于输入参数或修改后几何部件的任何变更。
打开包含自动计算的旧版CFturbo项目时,由于重新计算,计算值可能与原始值存在偏差——因此几何结构可能相比原始版本略有变化。通常建议在设计流程完成并归档CFturbo文件后停用所有自动计算。

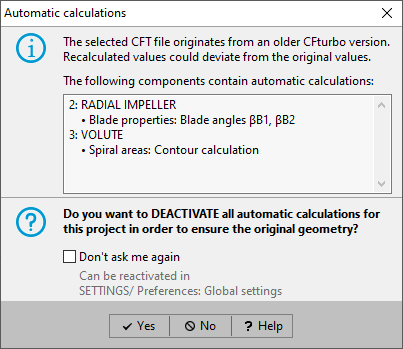

如果CFturbo项目由旧版本创建且包含自动计算,打开此类文件时系统将提示用户停用自动计算。这应确保在不同CFturbo版本间保持几何结构一致。
