叶轮 > 翼型/水翼设计 > 叶片属性

► 叶轮 | 叶片属性

[仅限轴流式机械]

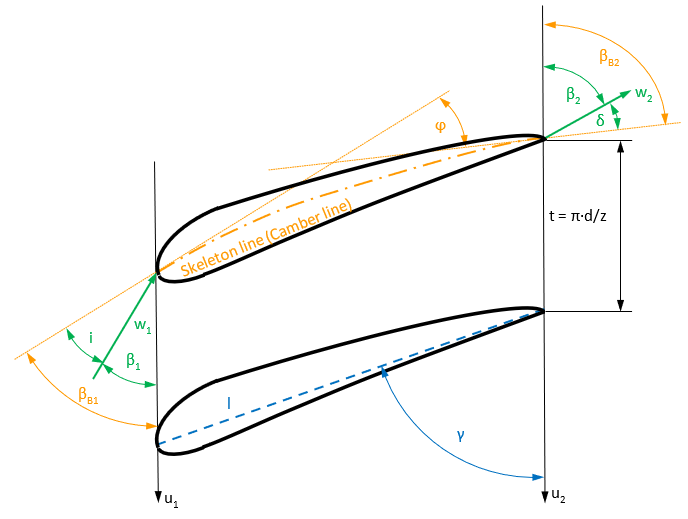

以下参数与所选轮廓一起描述每个展长处的叶片：

有三种方法可用于确定轮廓的缩放（稠度）和倾斜：

•叶素动量法 [泵和风扇]
用于低压应用（高比转速 nq）

•Lieblein方法 [泵、风扇、压缩机]
用于高压应用（低比转速 nq）

•简单方法 [泵、风扇、压缩机、涡轮机]
用于任何应用

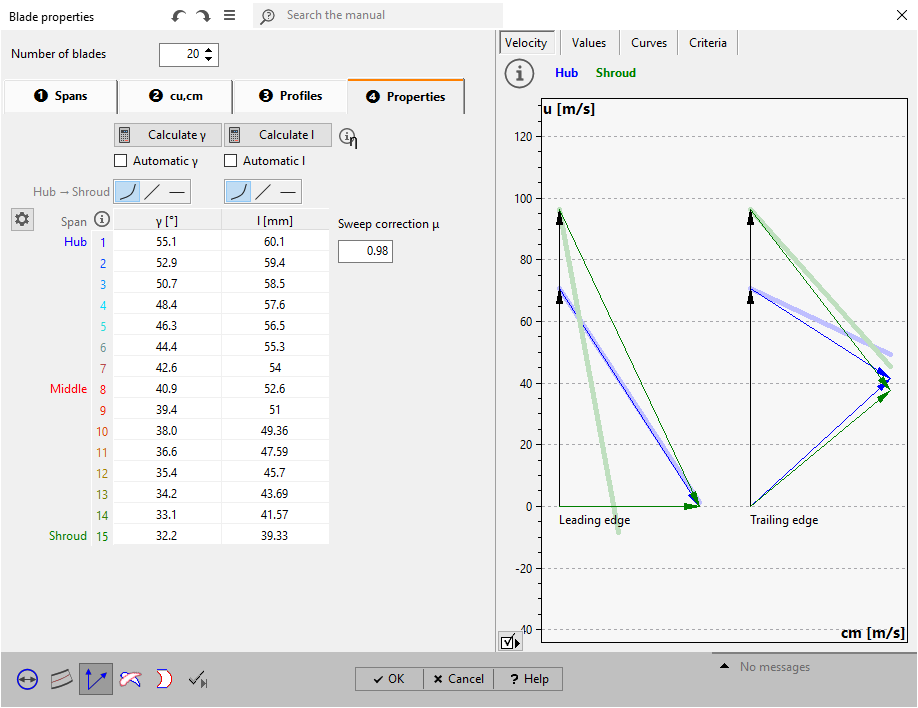

在选项卡轮廓属性上，安装角与稠度进行计算。

掠形修正系数 μ	在计算轮廓属性时使用掠形修正系数。掠形修正系数 < 1 意味着安装角和弦长被高估，以补偿由叶片掠形.
	引入的损失。与轮廓属性计算相关的效率值将作为提示信息显示。

限制条件

设计方法仅在特定范围内有效：

减速不应小于DeHaller准则：

在具有旋流的管道流动中，小半径处会形成死水区。Strscheletzky 和 Marcinowski 指出，这种死水区的直径应小于叶轮的轮毂直径。由此，他们推导出以下单级机械的准则：

以及多级机械的准则：

根据边界层分析，推导出适用于最大厚度为 10% 的轮廓的扩散数：

特殊的 NACA 测量得出 DF 需满足的范围0.1 ≤ 0.6.

问题	可能的解决方案
自动叶片角度/安装角/弯角/弦长已激活。数值可能随输入参数变化而调整。
当输入参数修改时，这些值会自动更新。	要固定这些值，请取消选中“自动”计算。然后，如果需要，必须手动启动计算。
自动叶片角度/安装角/弯角/弦长未激活。值已固定，但可能无法反映输入参数。
当输入参数修改时，这些值不会自动更新。	为确保所有参数修改都被考虑，应通过选中“自动”选项切换到自动计算。
叶片掠形产生的掠形修正系数为 x，与当前在叶片属性中设置的值 (y) 不同。
参见警告。	根据给定值设置 μ叶片扫掠.
径向平衡计算失败。
并非所有叶栅都有径向平衡的解.	尝试更改cu曲线的贝塞尔点在变负荷情况下或切换到自由涡流。
自动模式可能因径向平衡计算失败而失效，或导致不合理的叶片角度。
若计算失败，径向平衡的解速度三角形无法正确确定，不能用于设置叶片角度或安装角+弦长。	尝试更改cu曲线的贝塞尔点在变负荷情况下或切换到自由涡流。或者，取消勾选“自动”，手动设置叶片角度或安装角+弦长。
