<< 点击显示目录 >> 次级流道

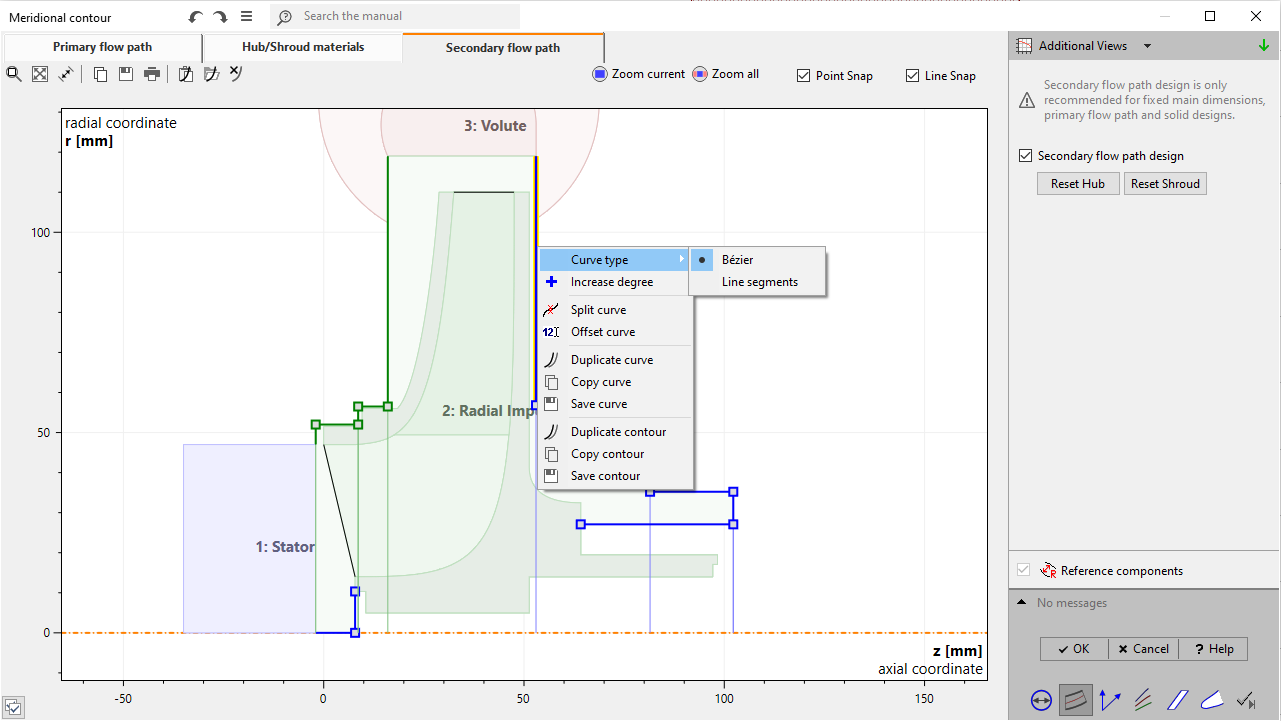

叶轮的二次流道可通过选择左上角的"二次流道"页面并激活右侧功能来设计。将显示初始轮廓，可使用控制点和曲线的上下文菜单进行操作（见轮毂/轮罩材料).

材料实体上"二次流道"的端点受轮廓约束。因此，轴向坐标 z 和径向坐标 r 不能独立修改。

在模型精修子午主流道和二次流道连接成一个单一实体几何形状"流动域"。

轮毂和轮盖壳体可通过操作其子午轮廓来设计。满足以下先决条件时该功能可用：

•必须为此叶轮激活轮毂/轮盖材料

•必须存在相邻的静止部件

•叶轮与相邻部件之间需要偏移

根据主尺寸设置，轮廓的某些部分可能变为非活动状态，例如对于无盖叶轮，轮盖已由主流道定义。

二次流道定义了实际几何形状。与此相反，可以指定并单独导出简化的虚拟几何形状（见虚拟几何形状).

可能的警告
