► 叶轮 | 叶片轮廓
要创建三维叶片轮廓，使用来自叶片属性的指定或计算值：
•基于以下项的轮廓形状轮廓选择
•基于以下项的每个展向位置的弦长（缩放）和安装角（旋转）翼型属性
生成的二维轮廓显示在对话框左上角，而每个展向位置的厚度分布可在下方找到。
轮廓
|

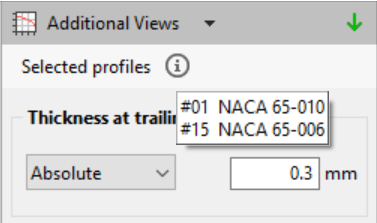

之前选择的叶片轮廓名称将作为提示信息显示。 对于NACA 4位数字、NACA 65系列和基于点的轮廓，可因制造原因调整尾缘厚度。额外厚度沿轮廓长度线性增加。 |
提供两种模式。厚度值应用于指定NACA轮廓的展向位置（非插值），参见叶片属性. |
|
相对 |
绝对 |
||
厚度等于弦长乘以相对厚度 |
厚度等于绝对厚度 |
||
|
对于NACA 4位数字、NACA 65系列和基于点的轮廓，尾缘形状可为椭圆形。 |
尾缘厚度与椭圆率结合使用以确定尾缘形状。 |
|
径向二维叶片形状
径向二维叶片可通过使用选定主展向轮廓的恒定安装角进行设计。
请注意: 应用径向二维叶片形状后，所得叶片的空气动力学特性将与叶片属性.
边缘分割
边缘分割位置定义了从叶片吸力/压力面到前缘的过渡。它用于三维模型生成和数据导出。
附加视图

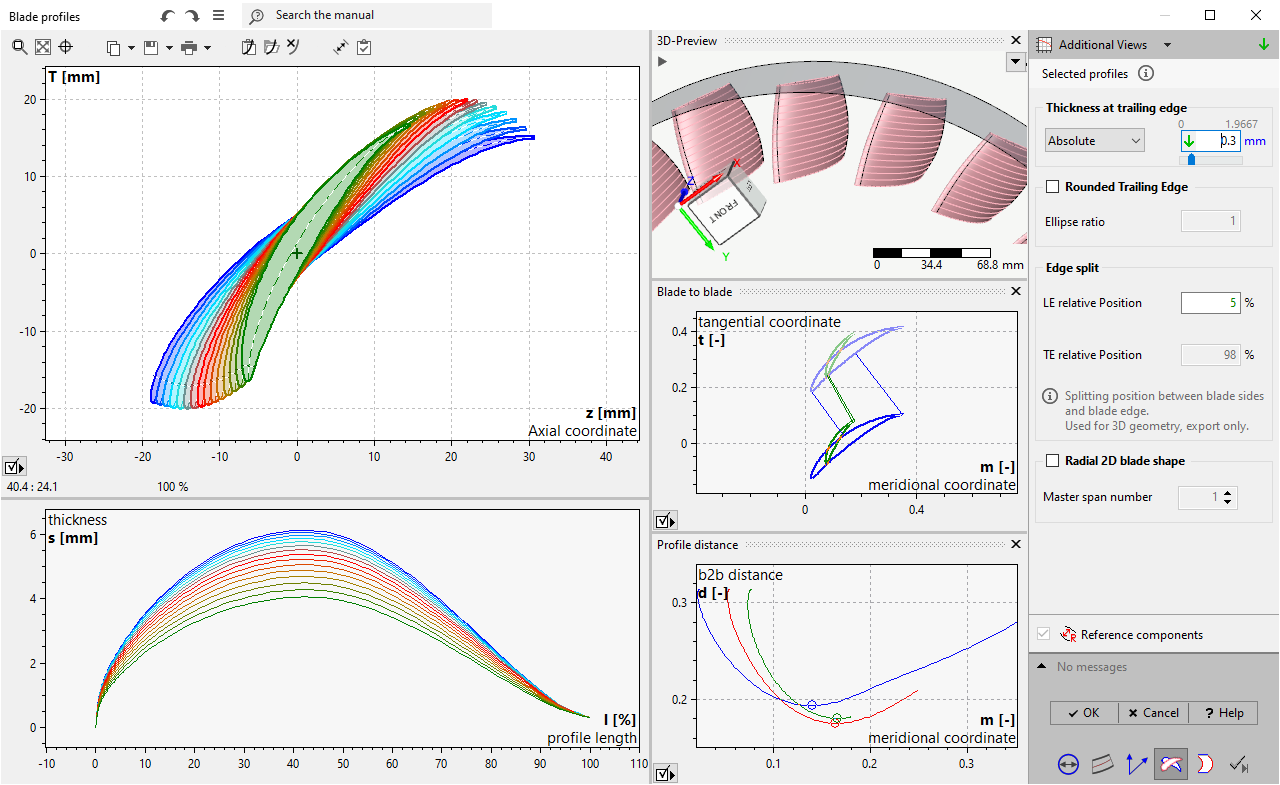

以下信息可通过“附加视图”按钮显示：
•三维预览：二维叶片轮廓投影到其展向曲面以及轮毂、轮缘和中间曲面后的三维叶片形状。
•信息值:
- 前缘（βB1）和后缘（βB2)
- 包角 Δφ和叶片重叠φB
