使用"附加视图"按钮可在叶片轮廓对话框中显示以下信息： |
|
信息值
信息面板显示所设计叶片轮廓的信息：
喉部面积
两个相邻叶片之间的最小横截面
展向喉部距离
喉部距离：每个展向位置两个相邻叶片之间的最小距离
前缘喉部距离：每个展向前缘位置两个相邻叶片之间的最小距离
后缘喉部距离：每个展向后缘位置两个相邻叶片之间的最小距离
实际厚度
轮毂和轮缘轮廓在前缘、尾缘、叶片长度1/3处和2/3处的实际正交叶片厚度值
如果单元格显示为红色，则表示前缘/尾缘厚度与目标厚度存在偏差目标厚度.
目标厚度
轮毂和轮缘轮廓在前缘和尾缘处的正交叶片厚度值，按规格定义叶片属性 对话框中的轮廓显示中体现。

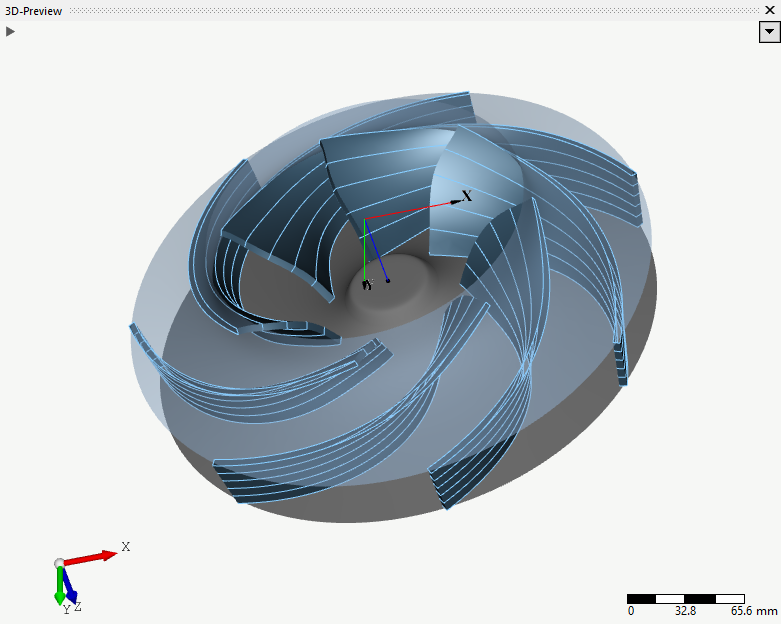

请注意，前缘和尾缘的叶片厚度应仅在对话框中修改。叶片属性 此时，由于叶片阻塞，应更新叶片角度计算。三维预览
|
三维模型当前设计的叶片以及轮毂和轮缘表面及中面。 |

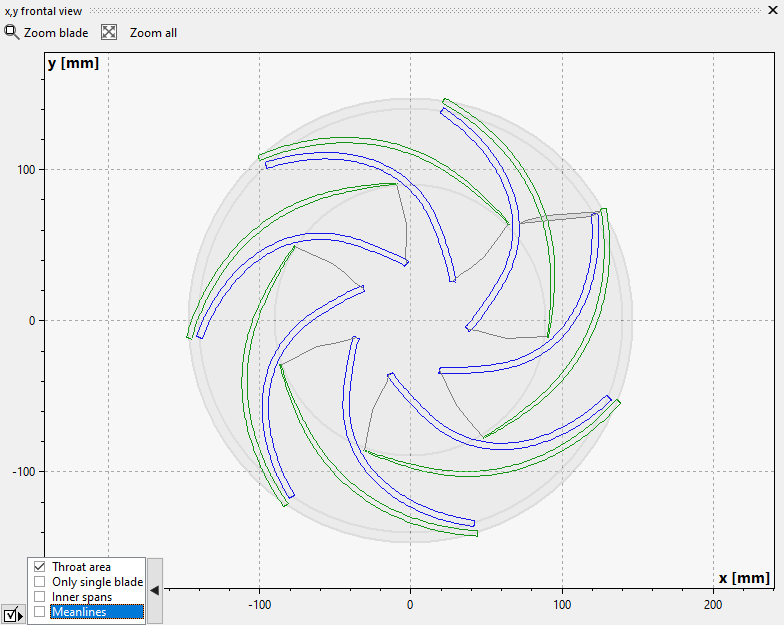

正视图
|
此外，显示两个相邻轮廓之间的最小横截面。 |
叶片通道面积
近似垂直流过的区域，由轮毂、轮缘和两个相邻叶片形成。
叶片到叶片
在m-t坐标系中的两个相邻叶片。在显示选项中
可以切换以下特征的显示/隐藏：
•轮毂和轮缘轮廓，
•轮毂和轮缘中线，
•喉部距离：轮毂和轮缘处叶片之间的最短距离，
•前缘和后缘喉部距离：轮毂和轮缘前缘和后缘处叶片之间的最短距离。
轮廓距离
[仅适用于轴流机械]
在m-t坐标系中两个相邻叶片的距离。对于具有同轴子午面的轴流机械，这能很好地反映实际距离分布。
叶片表面值
参见叶片表面值.
叶片型面
相对或绝对坐标下的无畸变轮廓。在显示选项中可选择要显示的展向位置。
子午厚度
z-r坐标下的叶片厚度。在显示选项中可切换厚度定义方式。
