双蜗壳用于补偿单蜗壳不可避免的不对称壳体力。其设计可在初始蜗壳中激活。设置.
双蜗壳设计的一般步骤
双蜗壳的计算方式与单蜗壳类似。分流叶片前缘的阻塞需通过分流补偿进行补偿（见下方参数），正如隔舌补偿。此外，外轮廓的计算考虑了分流叶片的几何形状（位置、圆角半径、厚度）。
分流叶片内半径 ra,II因此内区域（II）在φ由外半径 ra在φ-φSpl.
外区域（I）基于以下条件计算：设计规则用于
* 由分流叶片起始角定义的恒定流量（通常为总流量的50%）
* 从分流叶片外半径 ri,I = ra,II + Δr(φ).

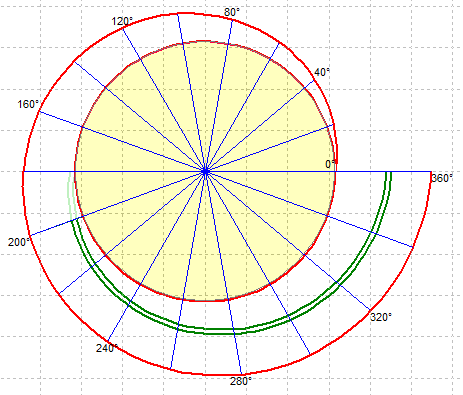

双蜗壳隔板
对于双蜗壳，您可以定义螺旋和分流叶片的附加属性。
•起始角φSpl是分流叶片起始的角位置。它也决定了分流叶片的轮廓。
•角偏移 ΔφSpl可用于在不改变轮廓的情况下实现径向偏移。
•厚度（前缘） e1定义前缘处内外分流叶片轮廓之间的距离。
•厚度（过渡段） e2定义螺旋末端内外分流叶片轮廓之间的距离。超出此范围，则为扩压器内分流叶片的恒定厚度。扩压器。分流叶片内的厚度在前缘和最后一个螺旋位置之间线性分布。
•补偿φSpl,C类似于隔舌补偿的用法。
•圆角半径 rSpl定义螺旋面与分流面之间的径向圆角半径。

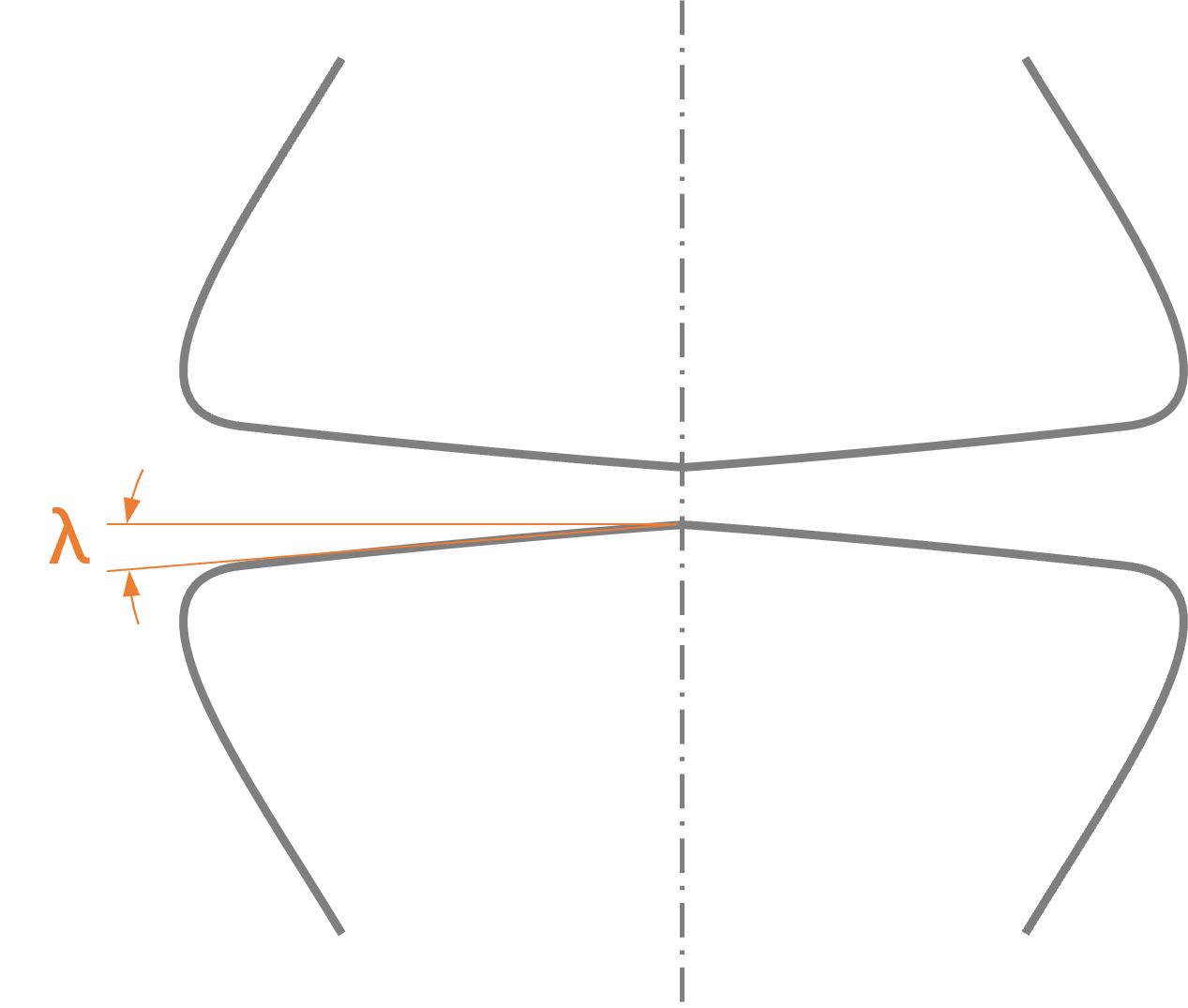

•拔模角 λSpl定义分流器上下侧相对于水平方向的偏差。
附加视图
进展图包含蜗壳各部分的曲线，如下面的面积进展图所示。
除默认值外信息值还报告了蜗壳内外部件的单独数值。
此外还显示两个附加比率：
•外部蜗壳膨胀比（使用蓝色曲线终点/蓝色曲线起点）
•外部喉部与内部喉部比率（使用蓝色曲线终点/绿色曲线终点）
