蜗壳 > 壁厚

► 蜗壳 | 壁厚

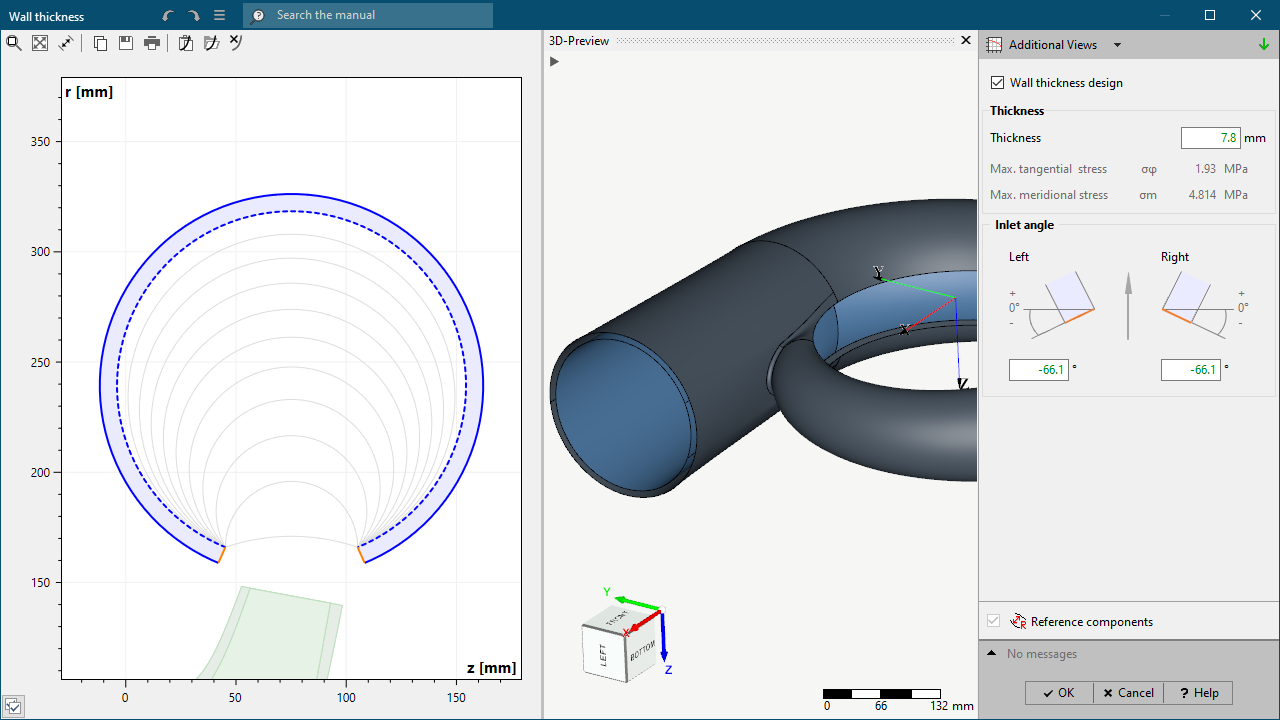

通过激活右侧的“壁厚设计”功能，可以设计蜗壳的实体材料。初始轮廓将可见，可使用编辑控件调整材料厚度和锥形端部角度。

“厚度”参数定义了外材料壁与螺旋体和扩散器流面之间的正交距离。在切水处的建模不基于正交距离，而是基于螺旋体和扩散器之间的平滑过渡，因此该区域的材料厚度有所不同。

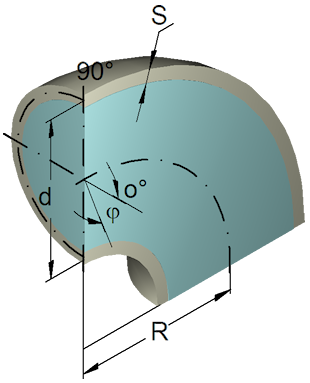

提供了材料实体内的切向应力和子午向应力的参考值。这些值基于简化的管道弯曲模型进行粗略近似，可用于定义合适的材料厚度，但不能替代更高级的应力分析技术。

切向应力

子午向应力

（在φ = 270°时的最大值）

（例如，Dubbel：机械工程手册/材料强度）

材料横截面两侧的角度参数定义了螺旋材料实体锥形侧的端部形状（锥形端部）。

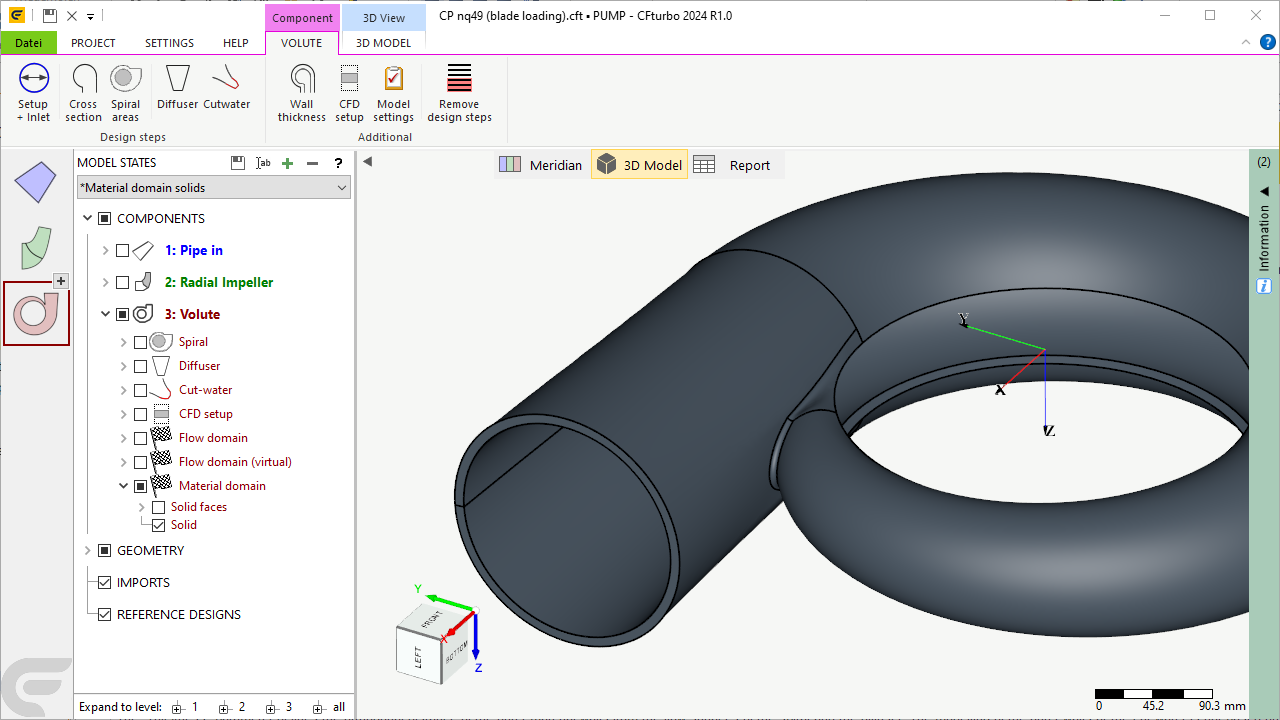

材料实体的3D模型最终可在3D模型主视图中获得：

可能的警告

问题	可能的解决方案
左/右/内/外角度导致与流体积相交。
左/右/内/外锥形螺旋端部的轮廓与流体积相交。	在相关位置更改端部形状的角度。
材料轮廓与内部弯曲轮廓相交。
螺旋体的材料轮廓与内部弯曲相交。目前不支持内部弯曲的材料壁设计。	更改相关端部形状的角度或减小厚度。
锥形端部相互相交。
两个锥形端部形状的轮廓相互相交。	更改端部形状的角度。
无法计算螺旋材料轮廓。
无法计算螺旋体的材料横截面。	更改厚度。更改螺旋体的横截面几何形状。
无法计算舌部的材料轮廓。
无法计算流域舌部的有效材料轮廓。	更改厚度。更改切水类型. 更改切水几何形状.
3D错误：计算螺旋体/扩散器/入口壁厚失败！
计算螺旋体/扩散器/入口的任何材料横截面的3D几何形状失败。	更改厚度。更改横截面几何形状螺旋体的。更改几何扩散器/入口的。
3D错误：计算锥形端部失败！
更新螺旋体的3D材料横截面以匹配锥形端部形状失败。	更改端部形状的角度。
3D错误：调整扩散器/入口壁面至锥形端部失败！
更新扩散器/入口的3D材料横截面以匹配螺旋体的锥形端部形状失败。	更改端部形状的角度。
3D错误：计算螺旋体/扩散器/入口壁面失败！
无法计算螺旋体/扩散器/入口材料实体的有效3D表面。	更改厚度。更改端部形状的角度。
3D错误：无法创建圆角表面！
无法计算流域切水处材料实体的有效3D表面。	更改厚度。更改切水类型. 更改切水几何形状.
3D错误：无法创建材料域！
无法计算蜗壳材料域的有效3D实体几何形状。	更改厚度。
3D错误：圆角材料壁与流域相交！
圆角材料壁表面在切水附近与流体积相交。	更改切水几何形状. 更改厚度。
