Workbench中如何查看内部(切面)网格

Workbench中的网格,我们通常只能看到外部形状,如下所示:

我们如果想看内部的网格,也是非常简单的。在Home菜单下找到Section Plane按钮,如下所示:

点击,然后在左下角会出现一个菜单,按住鼠标左键拖动出切面路径,完成后松开鼠标就可以了

如果我们想看三维的网格形态,需要点击Show Whole Elements按钮

最终得到如下结果:

这个操作的用途多出现在查看边界层网格、网格加密等,设计非常的银杏!

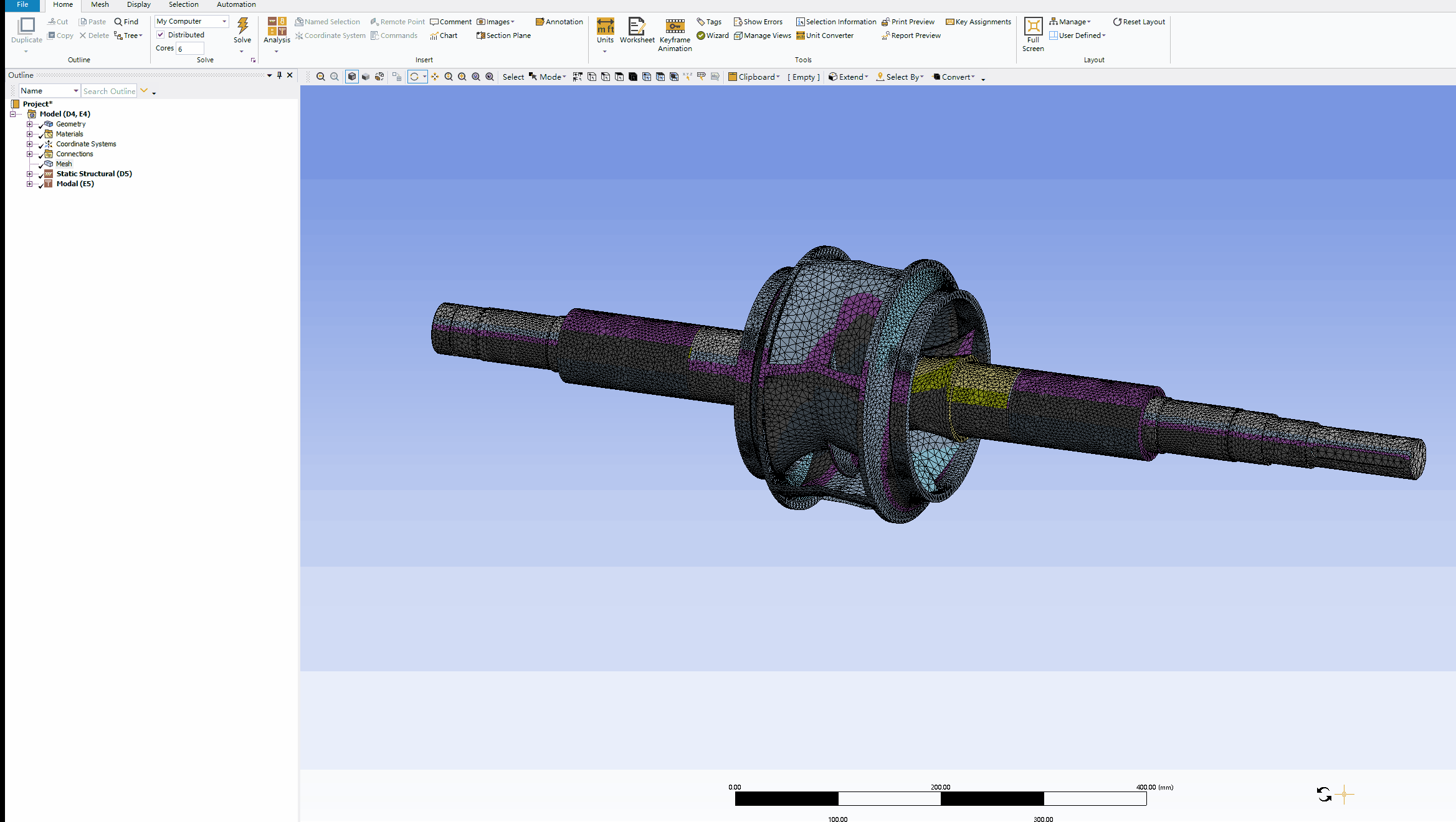

具体操作可以查看下方动画:
