Workbench中快速选择小技巧

这里的Workbench泛指workbench下的若干模块,具体哪个模块不支持这个操作咱也没一个一个去尝试,目前我有接触用过的包括Ansys mesh、静力学、模态等!大家可以都试试看!

这个功能非常人性化,主要用于批量选择面的时候,比如说很常规的流固耦合案例中,我们要将叶轮流体域中对叶片的压力施加到实际叶轮叶片模型对应位置上去,这个时候就面临一个面选择的问题,如果是有很多叶片数或者叶片由若干小平面组成时,我们总不能一直按住ctrl选啊选吧,这个时候就体现出这个功能的强大之处了,双击你要选择的平面上任意位置,软件就会自动寻找并选定他认为是你想要的结果,当然软件也没这么智能哈,只能说模型决定了结果,比如叶轮前盖板上我双击一下,自然会全选整个前盖板上的面!

下面实际演示一下:

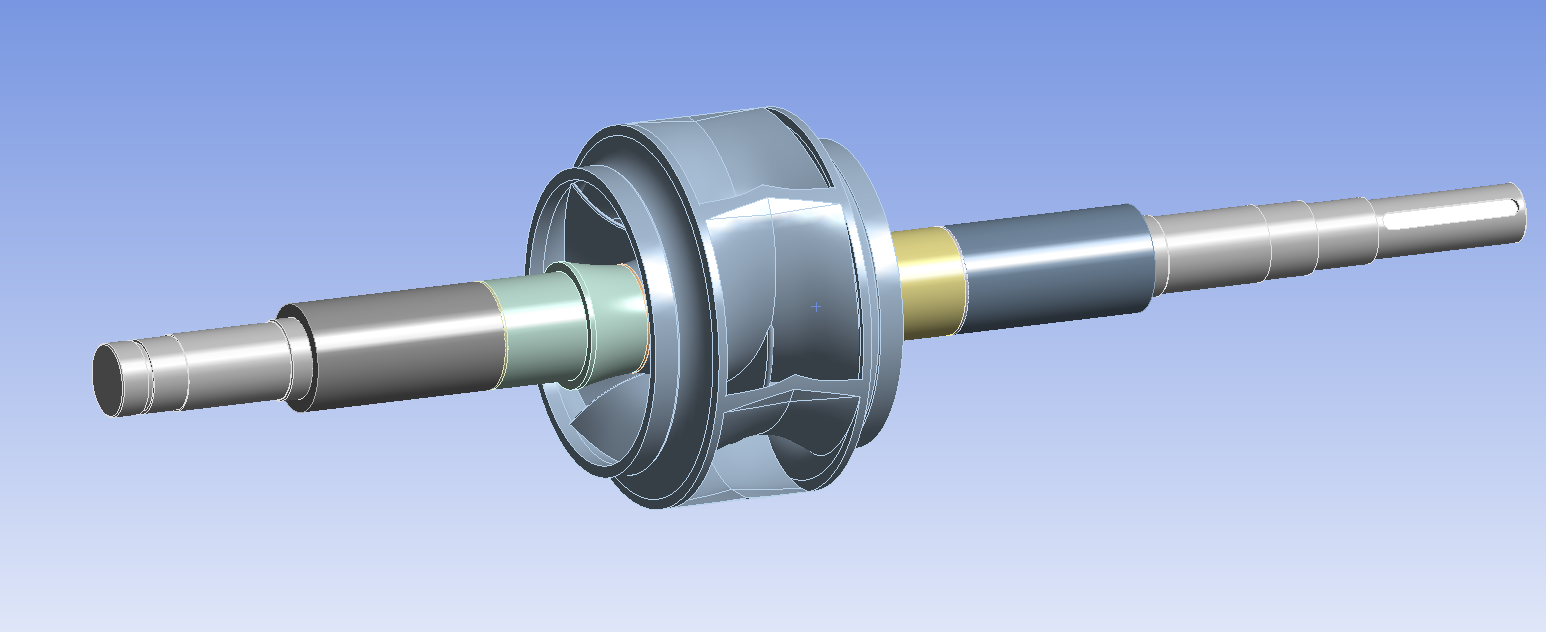

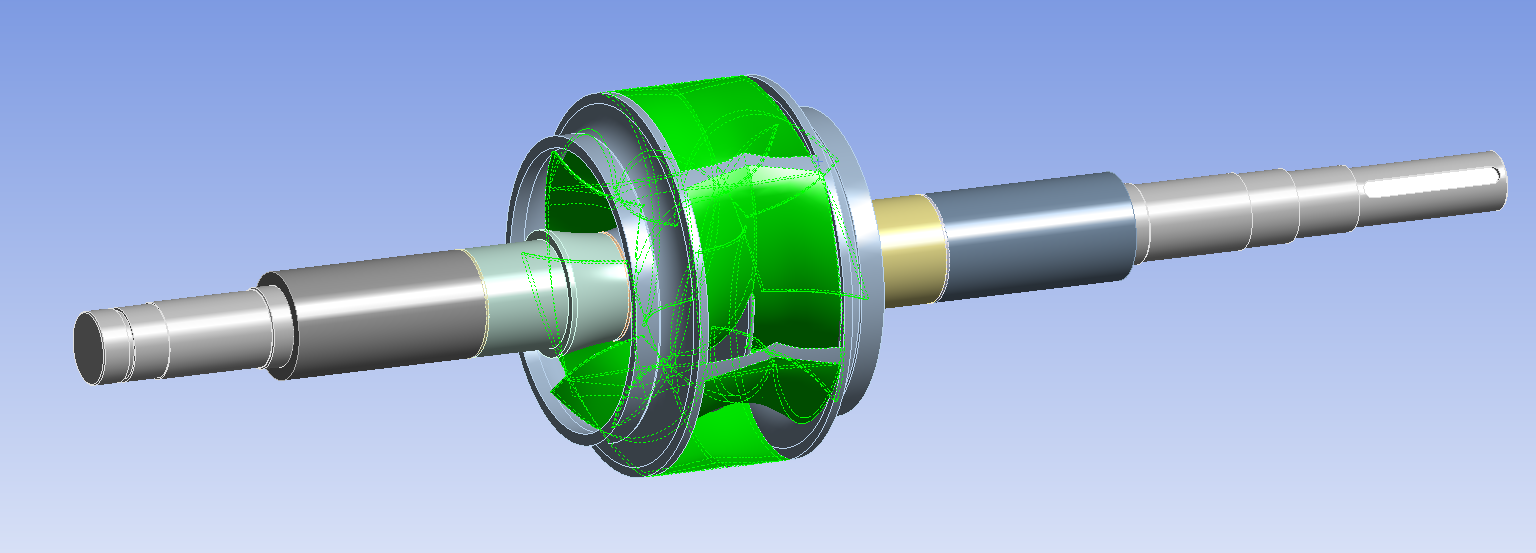

还是以这个双吸叶轮来看,叶轮内叶片的面是比较分散的,尤其对于一些内部面不好点选的叶轮这个方法更合适!直接双击叶片上任意位置就可以全选,然后可能会有多选的面,按住ctrl的同时单击曲线勾选就行了!

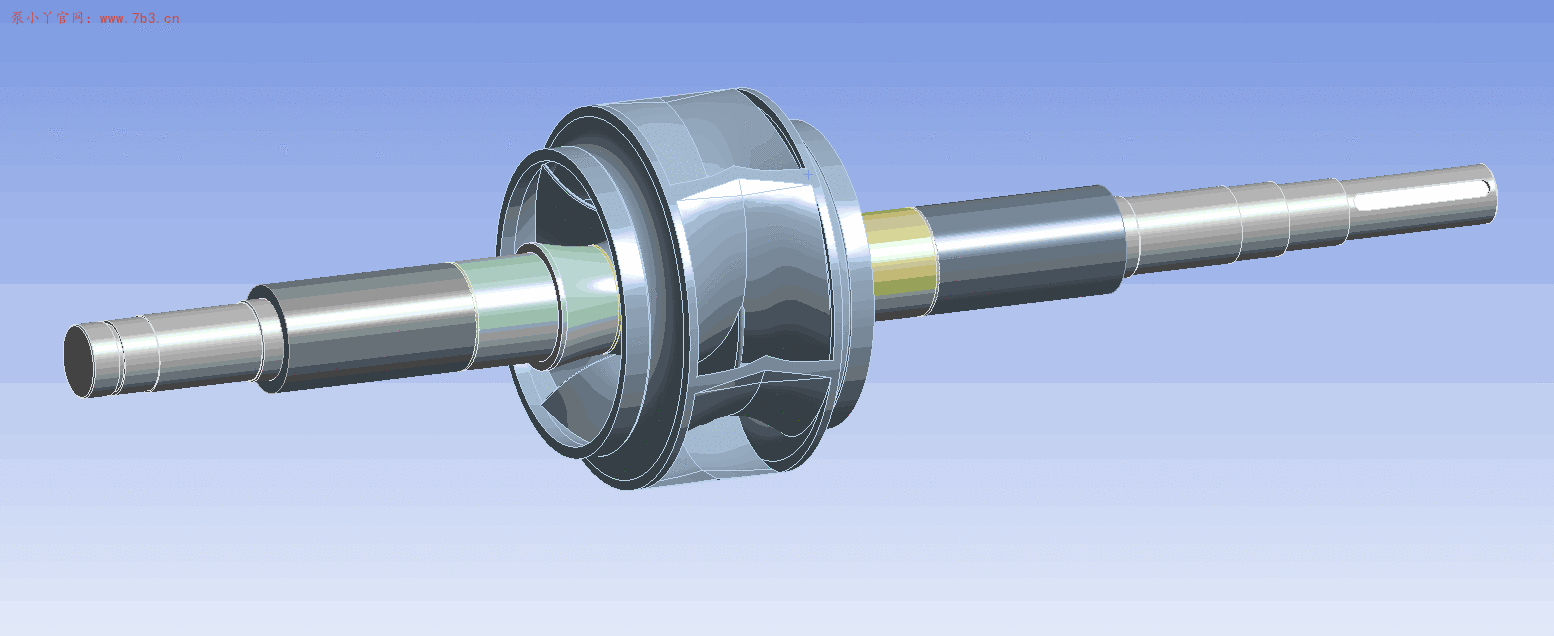

具体操作可查看下方动画,非常的简单:

如果你也是才知道这个操作,可以转给更多人!
