大家好,在下泵小丫!

泵小丫目前的定位是立足于泵,然后逐步拓展,所以基本都是一些离心泵相关的学习资料。本丫自己录制的视频都是边学边录,难免进度跟不上,就在昨天收到了本站用户的投稿,是关于离心泵全套的教学视频,从二维到三维建模、icem蜗壳结构化网格划分、TurboGrid叶轮结构化网格划分、CFX求解计算、CFD-POST后处理一应俱全!属实是离心泵仿真入门的非常好的资料了,堪比某些付费视频。

更新于2021.09.04

很多伙伴好奇这个模型的参数,好吧我来讲一下,流量自己换算一下吧!

  • 进口直径70.4mm;
  • 进口速度:3.34m/s;
  • 转速:2900r/min;
  • 转向:从进口看叶轮顺时针方向旋转

一、教程地址

根据模块不同,将其分为3部分,可点击下方链接跳转

离心泵仿真教程1:三维建模

离心泵仿真教程2:结构化网格划分

离心泵仿真教程3:CFX求解及后处理

二、介绍

首先可以说这是一部非常详尽的入门级离心泵视频教程,主要特点在于免费。由民间大神创作,主要有以下亮点:

  • 完整的模型文件

很多时候找到的教程没有匹配的文件或者有文件没教程,本套资源包含了完整的二维图、三维图、网格划分源文件、仿真结果源文件以及视频

  • 蜗壳水力图与常见不同,建模难度相对较大

小丫最近就是卡在了这种蜗壳建模的问题上,该教程正好蜗壳型式与我相同,解决燃眉之急,又学会了另一种方法

  • 采用icem划分蜗壳结构化网格

蜗壳的网格划分,很多教程中用非结构实现,蜗壳结构化主要难度在割舍处的处理,有难度,看视频便可学会

  • 利用DM和Bladegen模块逆向叶轮

这个方面的视频很少,逆向处理后的叶轮模型可以直接利用TurboGrid软件生成高质量的结构化网格,降低在icem中分块的难度

  • 利用TurboGrid完成叶轮结构化网格划分

由于本叶轮水力与常见不同,叶轮进口凹陷,所以难度更大,教程少见,通过学习复杂模型来通识常见模型

  • icem完成叶轮全流道网格复制

经常有人在这个过程中遇到网格复制后导出报错的问题,可以在视频中学习到如何正确进行网格复制及导出

  • icem网格装配
  • CFX求解及后处理

此部分主要学习CFX软件相关操作及后处理中需要哪些云图,得到仿真结果和结论

三、相关图片展示

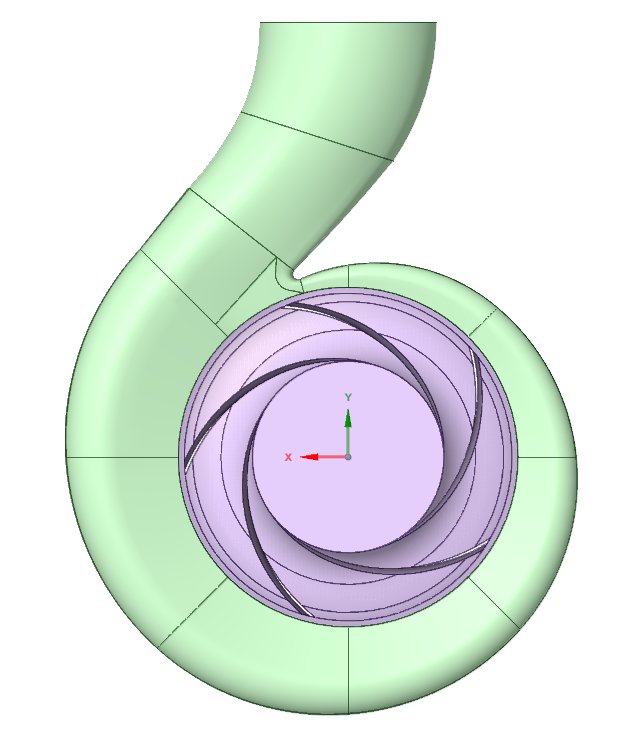

1.三维模型
离心泵全套仿真教程

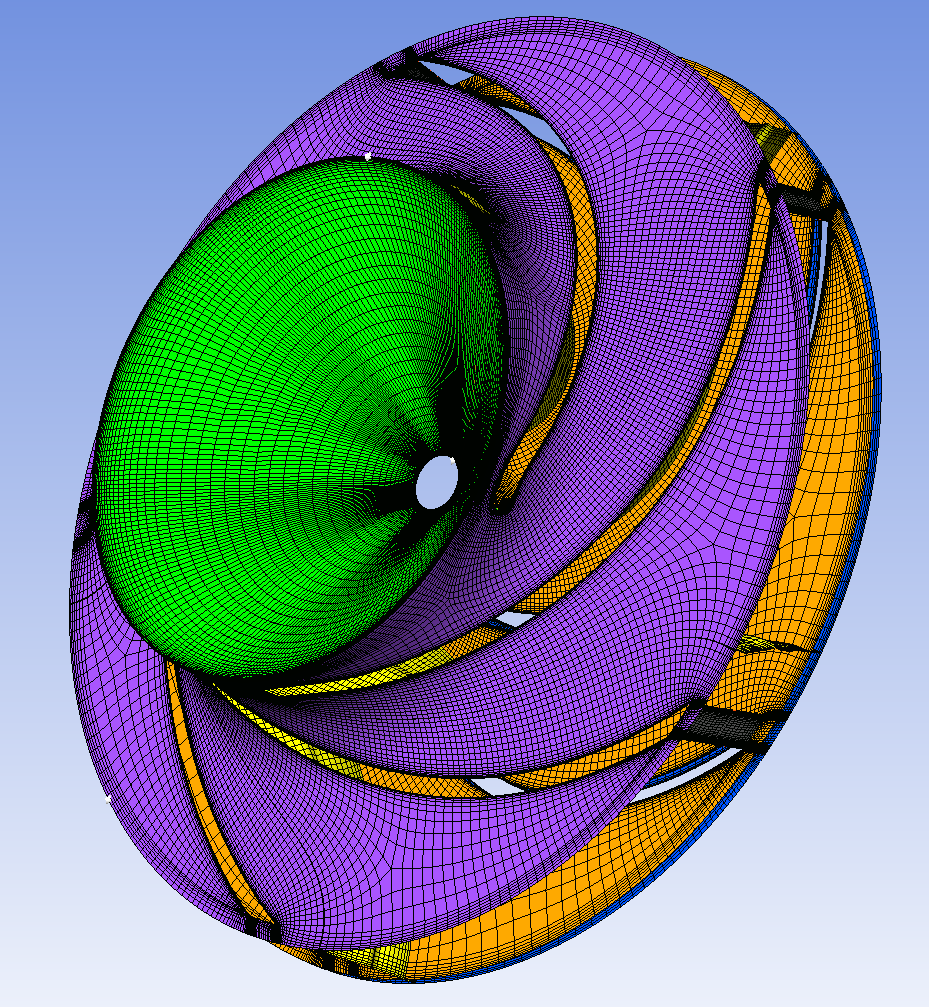

2.叶轮网格
离心泵全套仿真教程

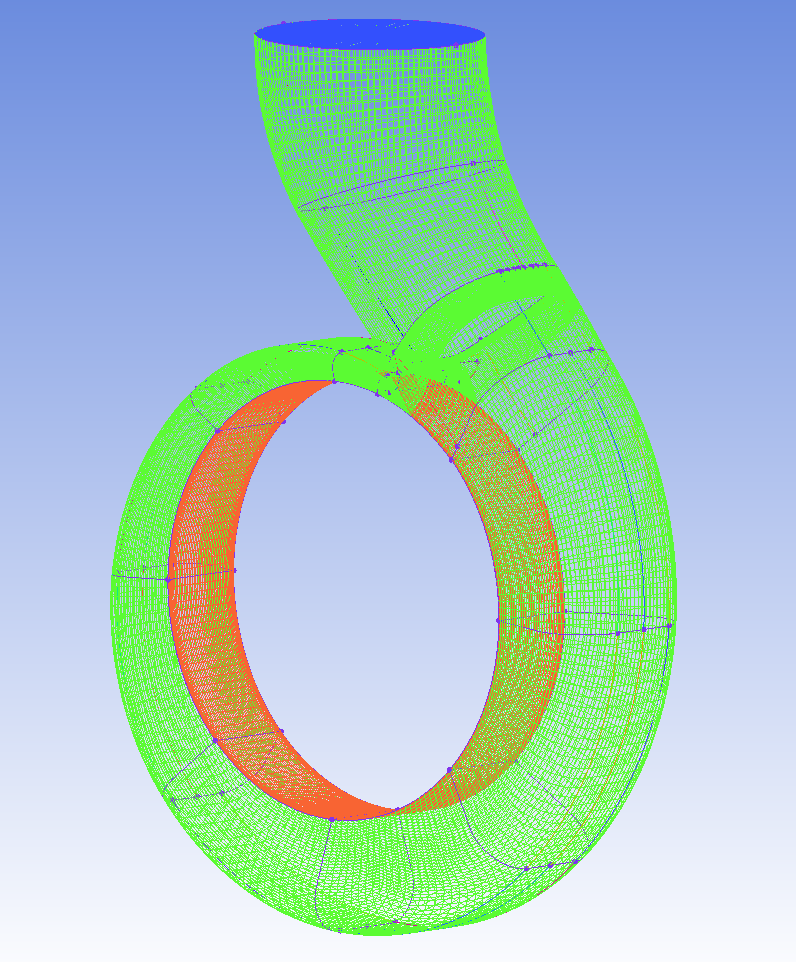

3.蜗壳网格
离心泵全套仿真教程

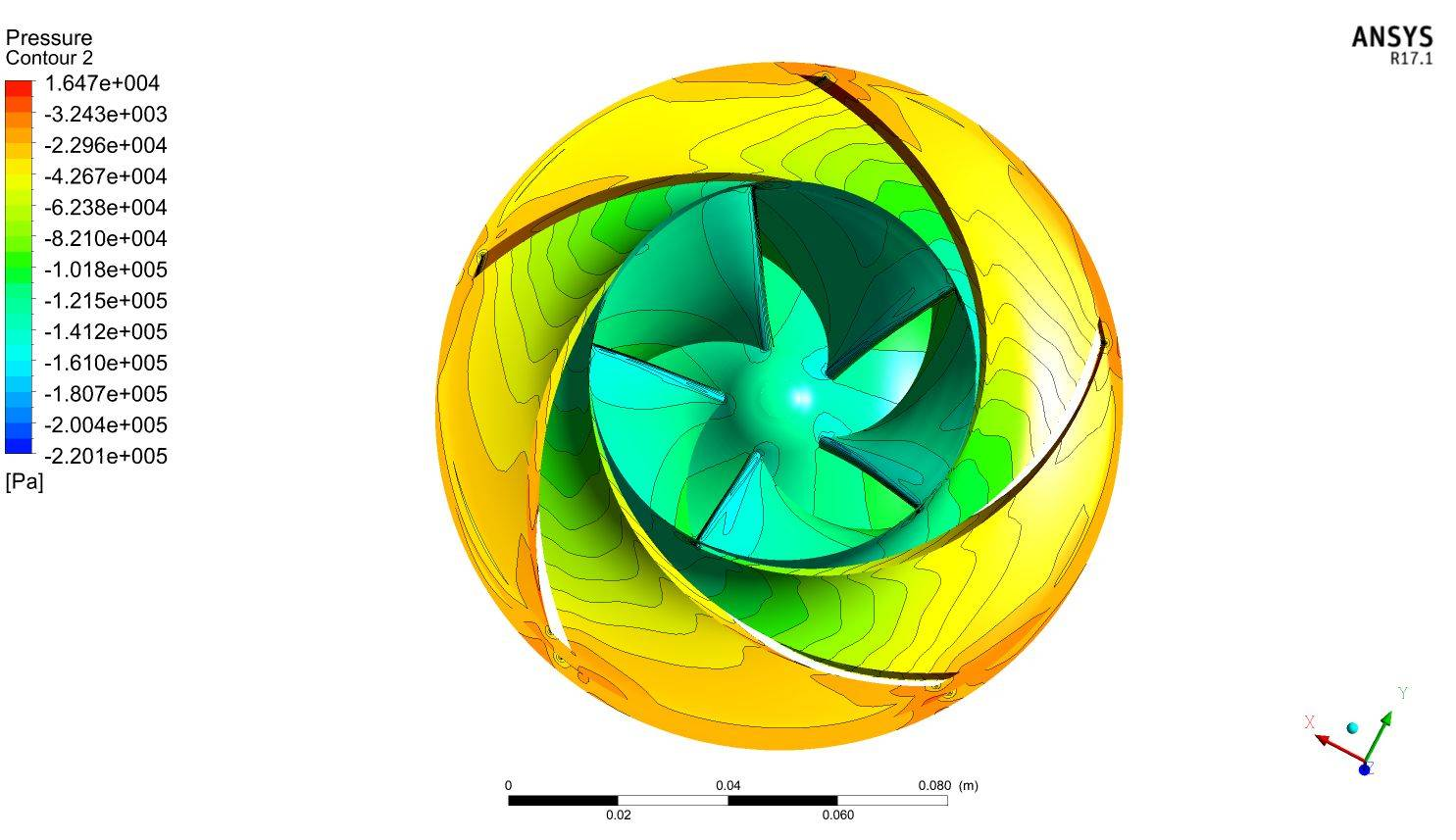

4.后处理结果
离心泵全套仿真教程
离心泵全套仿真教程
离心泵全套仿真教程
离心泵全套仿真教程

四、结语

站点建设需要大家的投稿,欢迎有相关资料或者教程的童鞋可以在泵小丫这个小平台分享你的知识,帮助更多初学者入门!

泵小丫联系方式如下:

邮箱email:admin@7b3.cn

微信:
离心泵全套仿真教程


离心泵全套仿真教程
