变压器用潜油泵仿真案例

释放双眼,带上耳机,听听看~!

一、潜油泵结构

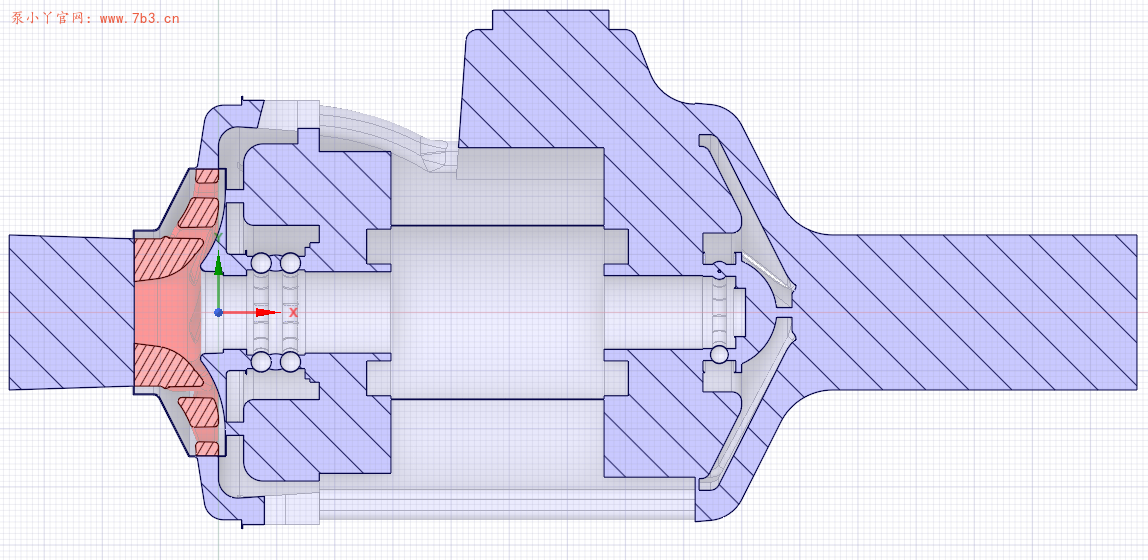

潜油泵内部电机定转子及前后轴承均浸在变压器油内,无动密封。(简化模型)

二、流体域模型

SCDM抽取旋转域及静止域,增加出口延长段。

三、FLUENT MESHING网格划分

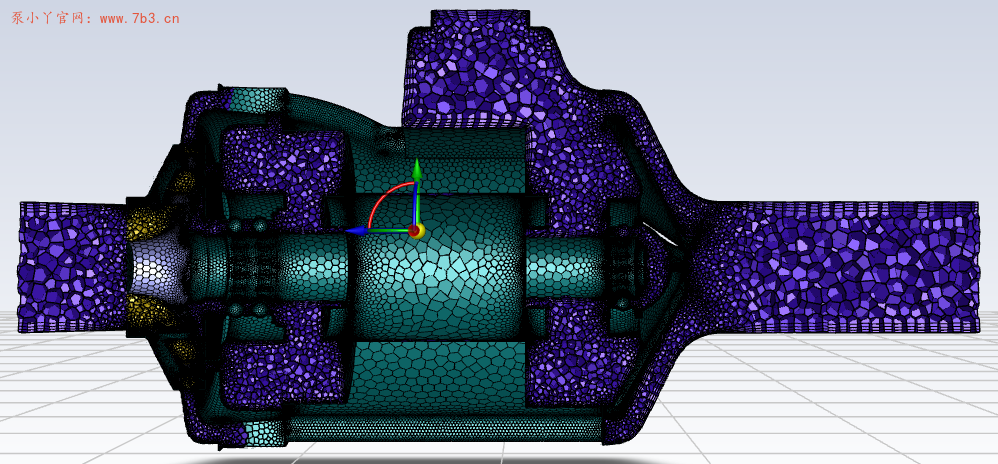

采用fluent meshing进行网格划分,3层边界层。

四、fluent参数

速度进口:2.893m/s(55m3/h)

压力出口:1atm

介质:变压器酯油(60℃、密度:941kg/m3、粘度:0.013174)

转速:2900r/min

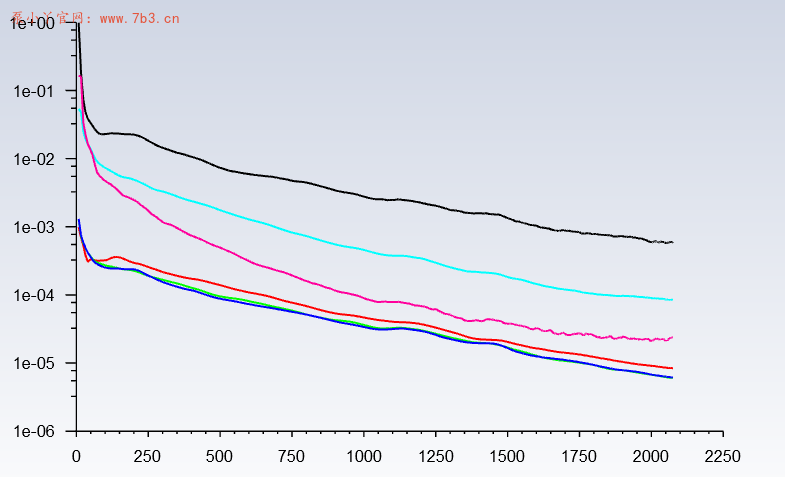

五、仿真结果

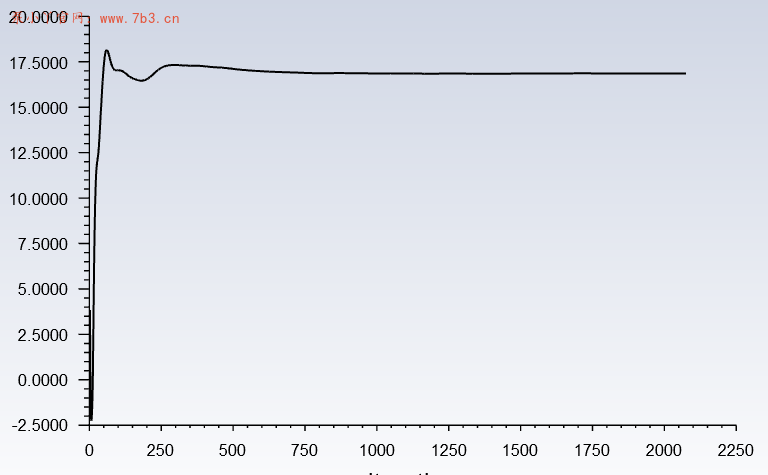

扬程:16.8m

轴向推力:581N

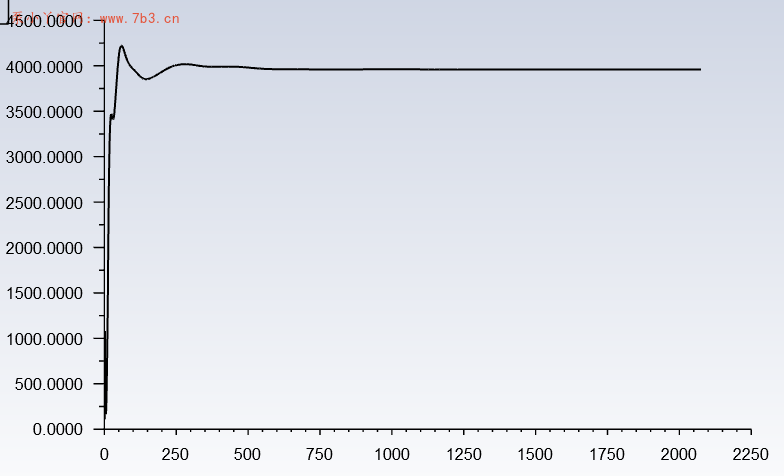

轴功率:3958W

泵效率:63.6%
