Fluent操作之批处理

释放双眼,带上耳机,听听看~!

1、在实际工程应用中,我们需要制作几个方案给客户,或者在优化设计时,需要进行几个方案的计算,而这些案例可能就是网格不一样或者参数不一样,而其他的一些设置都是一样,每次导入一个case就需要重新进行fluent设置,显得很麻烦,在这时候就可以使用Fluent批处理技巧。

2、下面介绍fluent批处理技巧

打开fluent-File-Write-Start Journal-选择储存位置

接下来就是fluent进行常规设置

设置完成后File-Write-Stop Journal

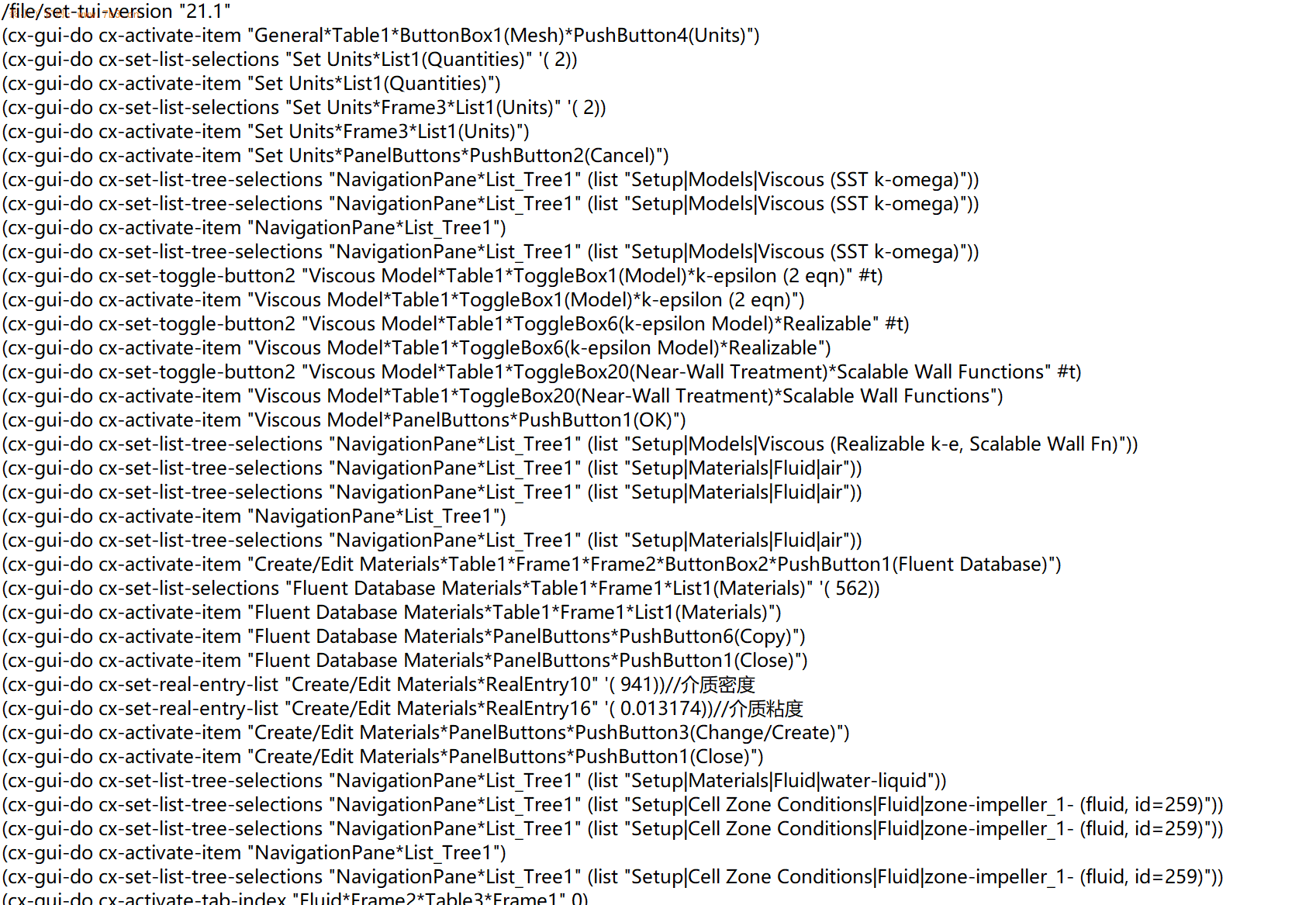

即可生成一个批处理文件

当有相同案例时,我们只需要打开批处理文件,修改介质属性,或者入口速度,File-Read-Journal即可完成繁琐的fluent设置过程。

3、批处理还可以应用于fluent meshing,非常方便。


管理员回复:

作者您好,感谢您的投稿。不同网格也可以使用这个批处理文件吗?

读者回复:

需要注意的是fluent的journal脚本分两种,一种是本文介绍的图形化GUI脚本,一种是命令流TUI脚本。GUI脚本记录的是鼠标对fluent的操作,比较说点击某个面板的第几个按钮,选择第几个选项,所以是前后文相关的,因此要注意在运行脚本前fluent的选项面板应与录制脚本时一致。因为本文的脚本是从读取网格开始,此时fluent还未打开cas或mesh文件,所以面板一般是默认的general,所以不会有什么问题。
另外要注意的是尽量使用相同的的网格,否则在边界条件设置部分之前的脚本是设置id为259的面为进口,而新的网格却需要设置为壁面或出口之类的,计算就会出问题。甚至没有相同id的面,就会直接报错。
计算前的设置可以先用fluent读取一个cas文件,然后读取新的网格,注意要选择替换网格,此时计算的设置全部相同,然后可以根据需要修改部分计算设置。
对于计算结果的输出推荐使用TUI脚本,TUI脚本是上下文无关的,只要命令相同,操作就会是相同的。而且输出文件涉及到的命令较少,基本就是file/export……,搞起来比较简单。如果输出结果需要生成点线面等,TUI脚本写起来也比较简单。
另外在19.2以后的版本中,TUI脚本是一整个命令一行,可读性大大增强,推荐使用19.2以后版本的TUI脚本。

给TA买糖
共{{data.count}}人
人已赞赏
仿真计算

Fluent离心泵空化模拟流程以及问题

2021-8-8 16:02:19

仿真计算

tecplot360快速启动设置

2021-8-25 22:47:11

5 条回复 A文章作者 M管理员
  1. user244

    需要注意的是fluent的journal脚本分两种,一种是本文介绍的图形化GUI脚本,一种是命令流TUI脚本。GUI脚本记录的是鼠标对fluent的操作,比较说点击某个面板的第几个按钮,选择第几个选项,所以是前后文相关的,因此要注意在运行脚本前fluent的选项面板应与录制脚本时一致。因为本文的脚本是从读取网格开始,此时fluent还未打开cas或mesh文件,所以面板一般是默认的general,所以不会有什么问题。
    另外要注意的是尽量使用相同的的网格,否则在边界条件设置部分之前的脚本是设置id为259的面为进口,而新的网格却需要设置为壁面或出口之类的,计算就会出问题。甚至没有相同id的面,就会直接报错。
    计算前的设置可以先用fluent读取一个cas文件,然后读取新的网格,注意要选择替换网格,此时计算的设置全部相同,然后可以根据需要修改部分计算设置。
    对于计算结果的输出推荐使用TUI脚本,TUI脚本是上下文无关的,只要命令相同,操作就会是相同的。而且输出文件涉及到的命令较少,基本就是file/export……,搞起来比较简单。如果输出结果需要生成点线面等,TUI脚本写起来也比较简单。
    另外在19.2以后的版本中,TUI脚本是一整个命令一行,可读性大大增强,推荐使用19.2以后版本的TUI脚本。
