Tecplot矢量图绘制

释放双眼,带上耳机,听听看~!
Tecplot矢量图的绘制,希望能对你有一点帮助!!!

我们说一下这种矢量图怎么绘制

【前期准备工作,是切片和改不透明度】都OK了的话就可以开始矢量图的绘制了

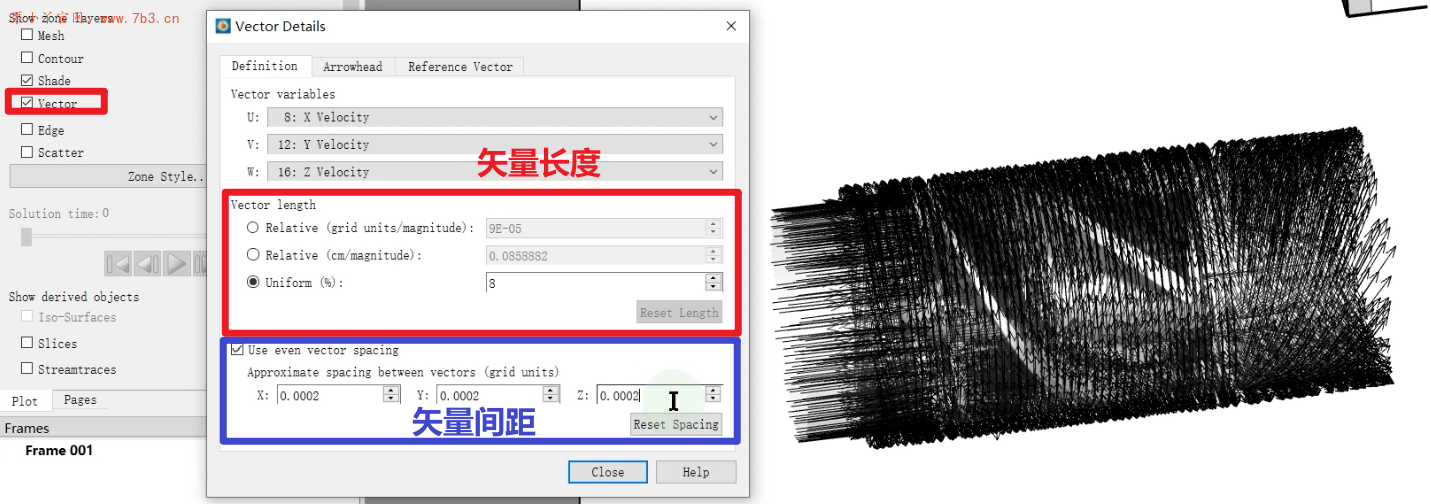

先介绍一下矢量图的参数

修改矢量间距时, 按上箭头是变疏;按下箭头是变密;【Reset Spacing是复位】

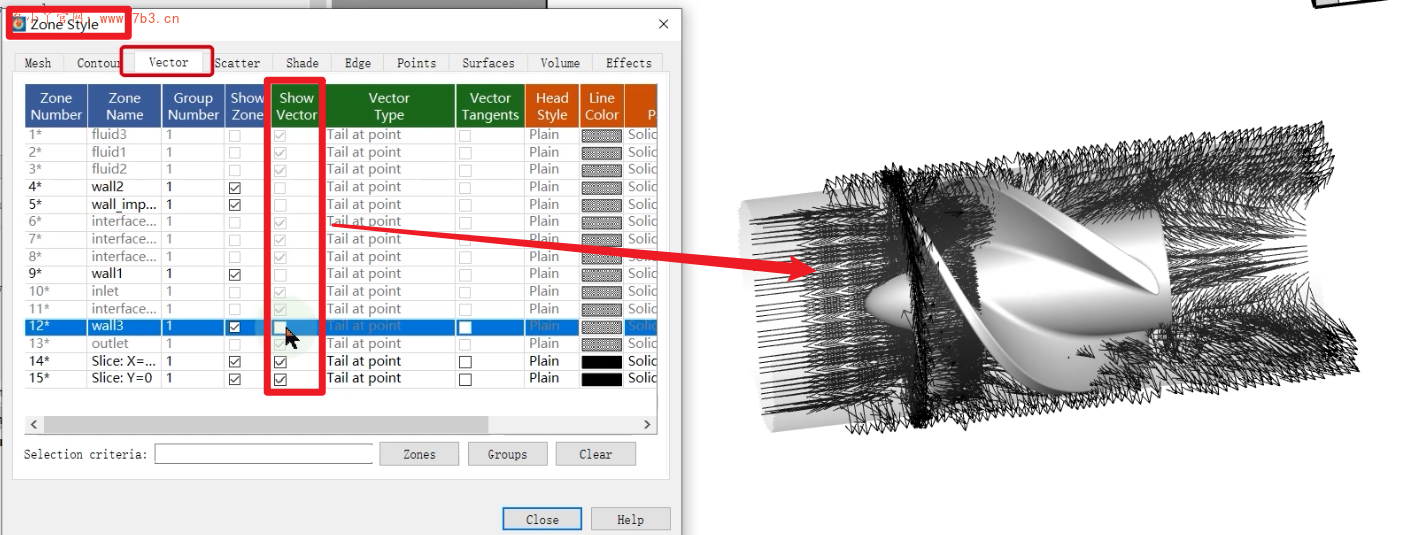

打开Zone Style将壁面的矢量关闭【取消勾选显示】

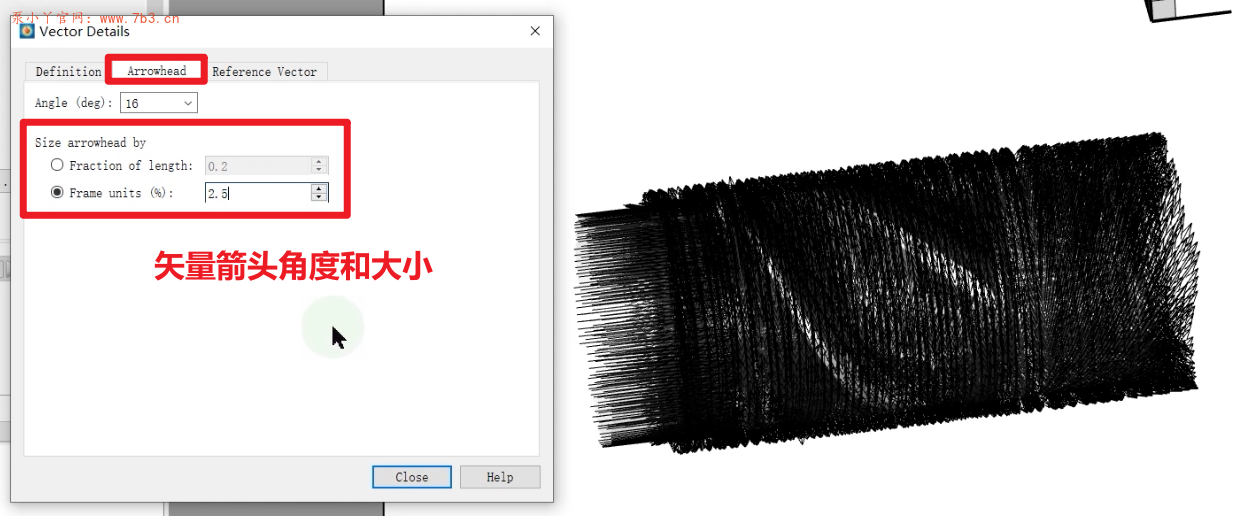

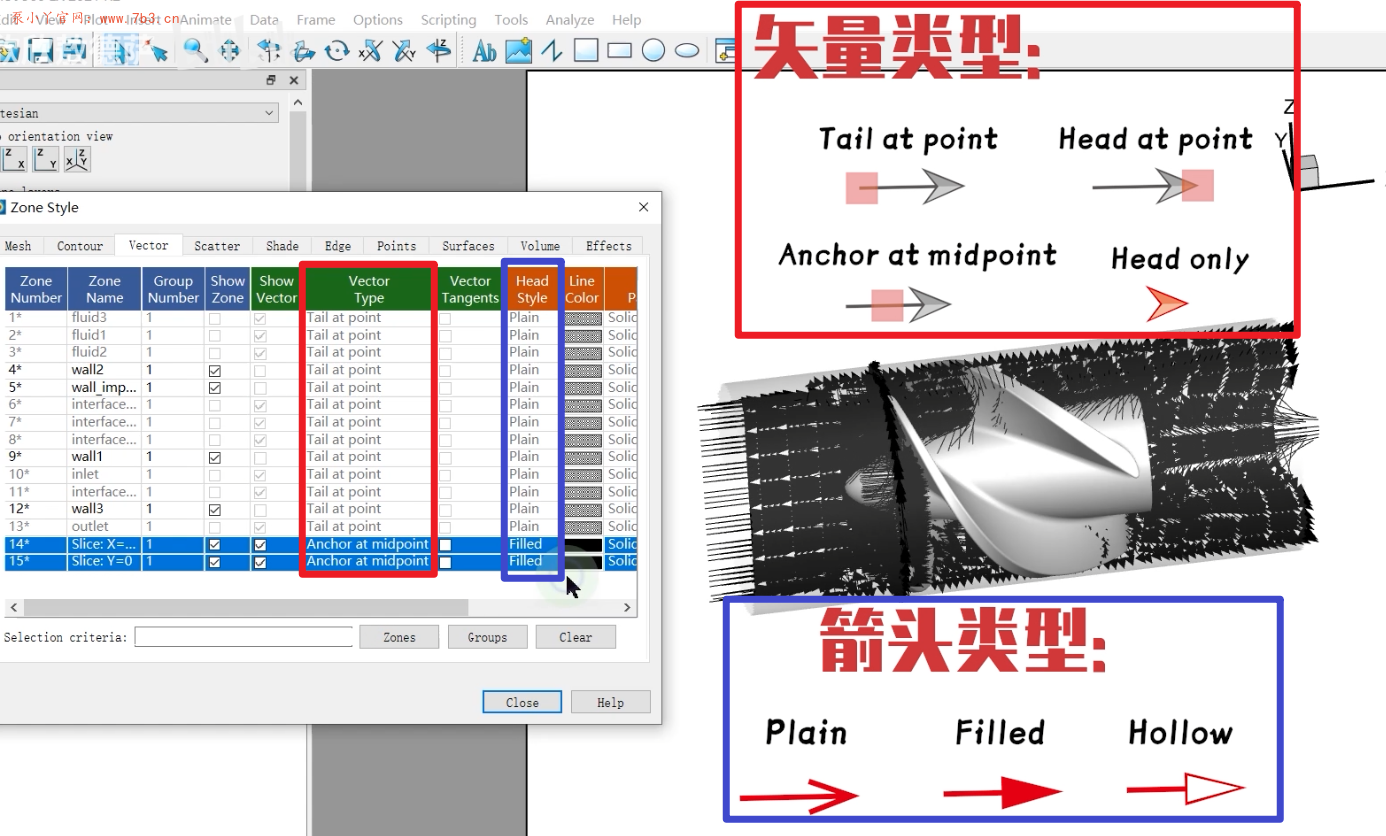

修改一下矢量类型和箭头类型

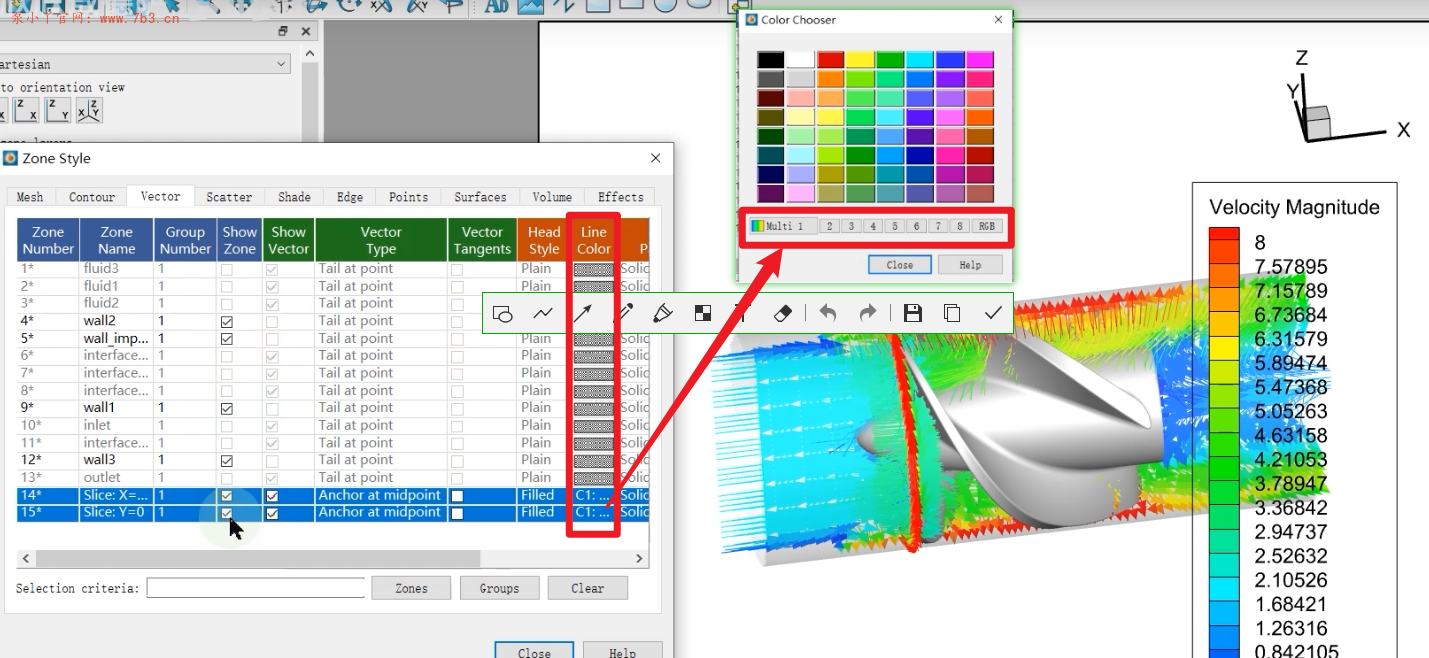

再把速度云图的颜色应用到矢量图上

在Points面板中,将曲面节点改为所有单元中心
在Index Skip中可以通过,修改点之间的间距,进而修改矢量之间的间距

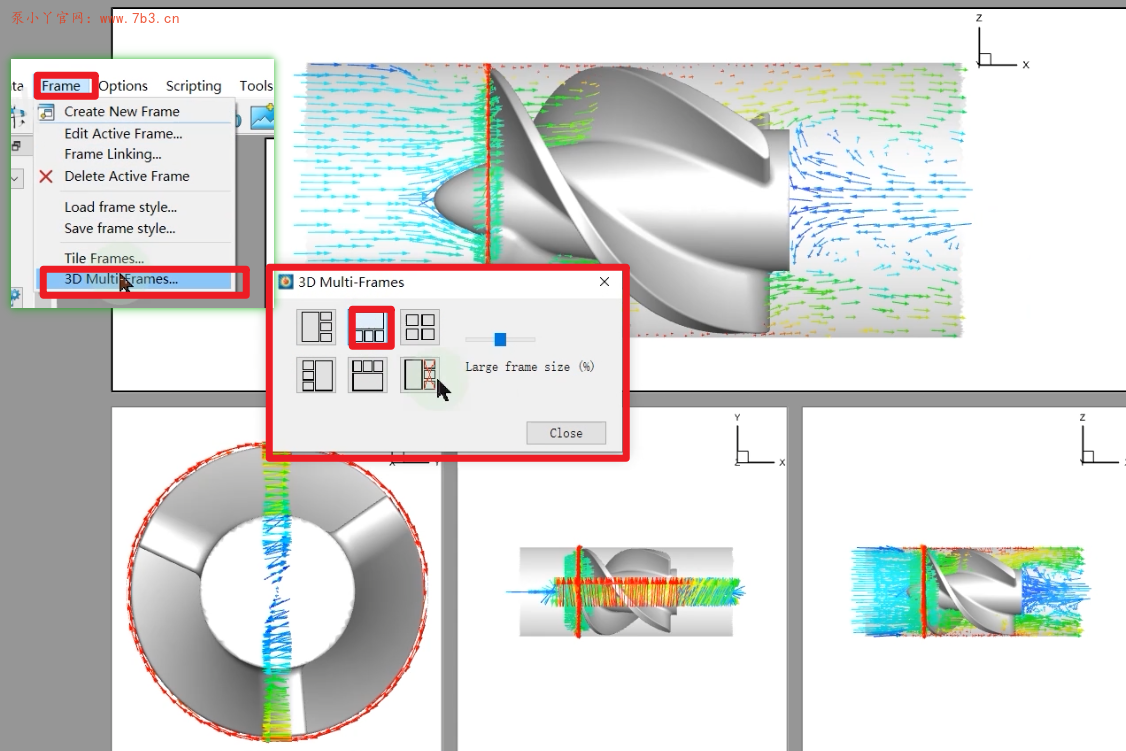

在Frame中
找到3D Muti Frames
选择一个我们想要的布局

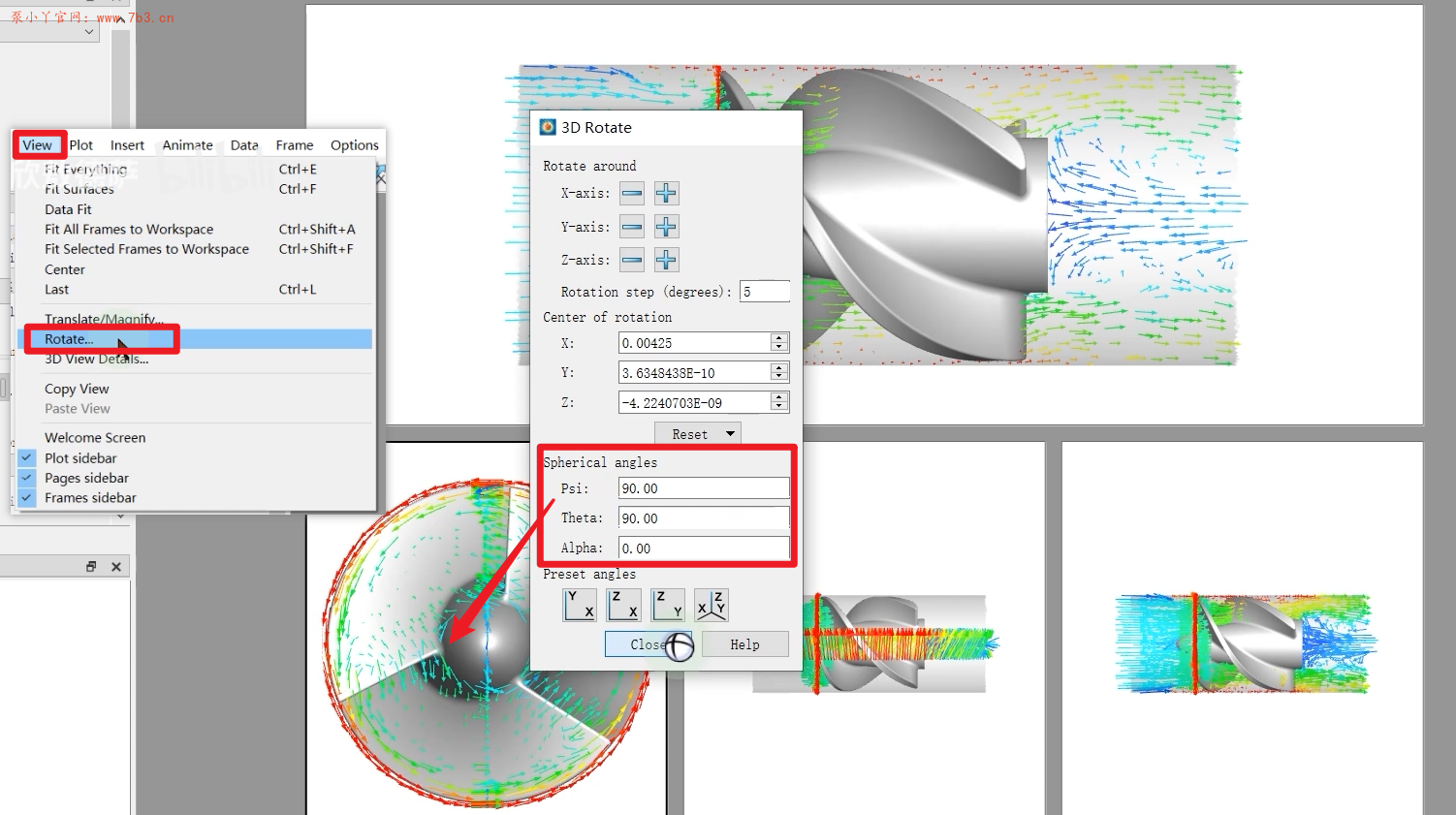

打开View里面的Rotate
把左下角的视图旋转180度

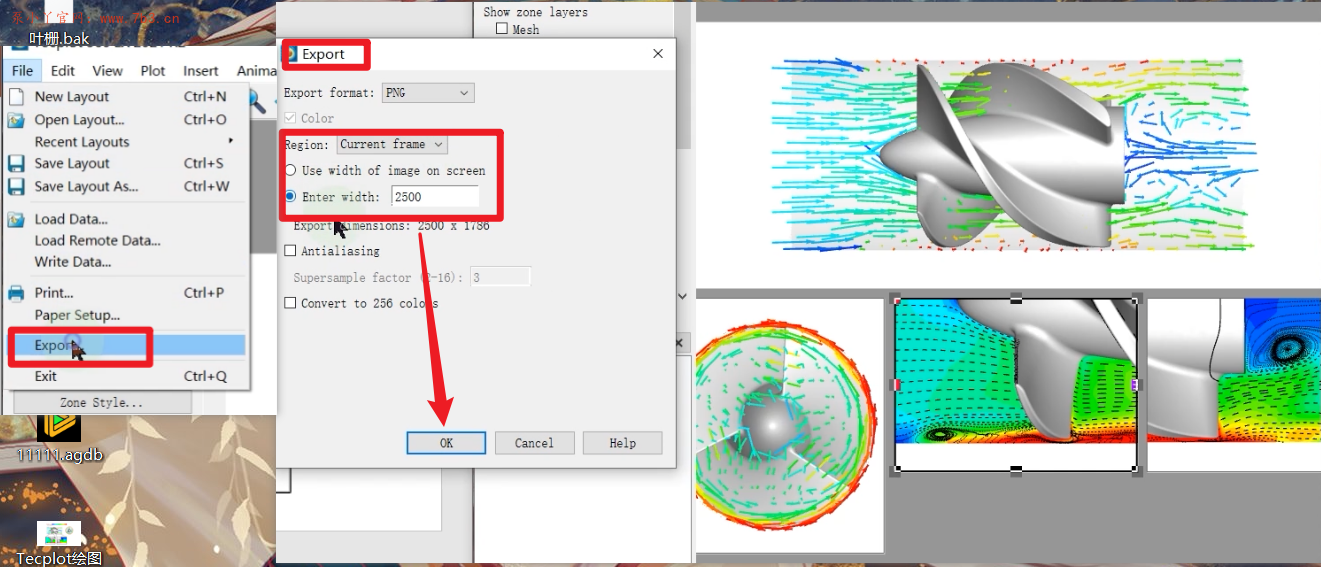

导出时,建议每个图框单独导出,自定义一个宽度

就会得到非常清晰的图片
