叶轮 > 主要尺寸 > 离心、混流泵/风机

在面板轴中，计算所需轴径。
• 轴/轮毂

轮毂直径由用户确定，取决于轴毂连接方式。

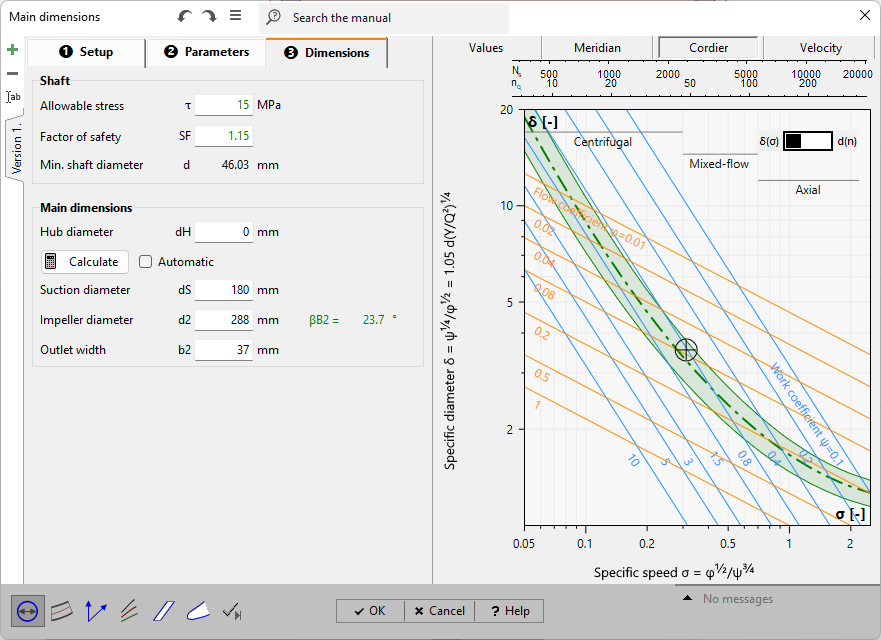

主要尺寸可在主要尺寸面板上查看。可通过按下计算按钮重新计算。计算基于“涡轮机械欧拉方程”、连续性方程、速度三角形关系以及选项卡中给定的参数。设置与参数.

可使用值字段内的按钮单独计算各个主要尺寸。

您可以接受建议值，或稍作修改，例如，以满足特定的标准化直径。

如果复选框自动被激活，则在任何参数更改后将执行新的计算。此时无法手动更改主要尺寸。

根据欧拉方程，叶轮直径 d2和叶片角度βB2相互耦合（参见出口速度三角形）。较低的 d2值会导致更高的βB2（更高的叶片载荷），反之亦然。因此，计算/指定的 dβB2值旁会显示平均2值以供参考。

您可以从标准规格中选择直径 dS的值。为此，需按下输入字段旁的设置按钮。

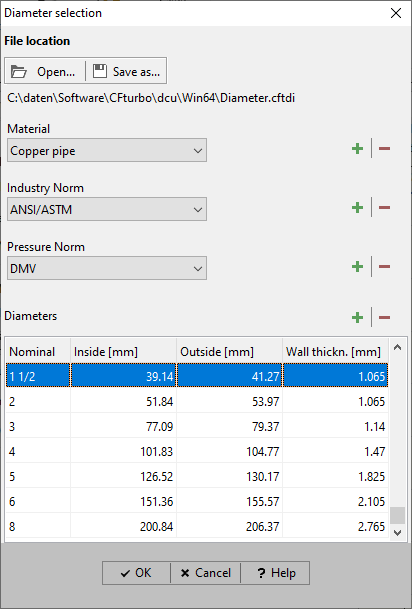

小对话框允许您从多个标准规格中选择直径。若选择了材料、标准名称和压力范围，下方面板将显示所选标准的所有直径。其中一个直径会高亮显示为建议值。显示所选条目的公称直径、外径和壁厚。使用与按钮可添加其他标准规格和用户自定义直径，或从列表中移除现有参数。

在文件位置处显示包含直径的文件名。该文件原始名称为直径.cftdi，位于 CFturbo 的安装目录中。若用户通过单击确定按钮退出对话框窗口，列表的修改将被保存。若无写入权限，用户可选择其他目录保存文件。可通过另存为功能重命名文件。单击打开按钮可打开之前保存的文件。

相邻组件

在特定情况下，可使用进口和/或出口处相邻组件的尺寸来获得精确匹配的几何形状。

此功能仅适用于明确解耦的组件或并排叶轮。

信息

在任何选项卡的右侧面板中，有一个信息面板，其中包含根据实际设计状态计算出的变量、生成的子午截面以及科迪尔图以及最佳点的位置。这三个部分可通过标题栏中的相应软按钮进行选择。

在可选部分中，显示以下变量信息，这些变量来自计算或确定的主要尺寸：

流动特性位于： - 叶轮进口 - 叶轮出口	静压 p 总压 pt 体积流量 Q 质量流量ṁ 旋流 s
速度三角形位于： - 叶轮进口 - 叶轮出口	速度 u, cm, cm*, cu, c, wu, w 流动角 α, β

NPSHR估算
（仅限泵）

（进口可用）

叶轮进口处可用压头至汽化距离（pv= 流体汽化压力）

洛巴诺夫/罗斯

见下表下方图表

普夫莱德雷尔

带损失系数
λc = 1.1 … 1.35, λw = (0.03) 0.1 … 0.3

居利希

或

带吸入比转速 nSS = 160…280

Stepanoff

带空化数 σ = 1.22 ∙10-3 ∙nq4/3

彼得曼

带吸入数 Sq = (0.2) 0.4…0.6 (2.0)

欧洲泵业

NPSHR预测
根据
洛巴诺夫/罗斯

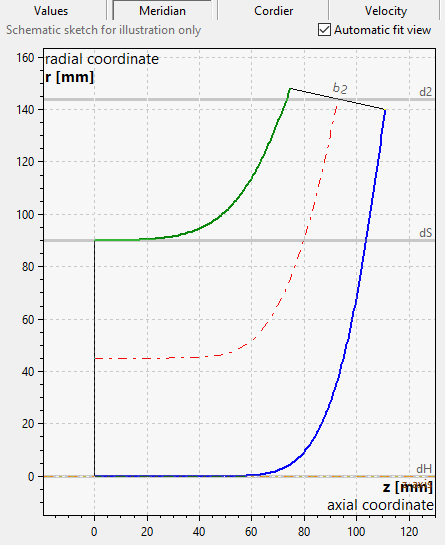

的子午预览目前仅基于主要尺寸。

的科迪尔图表可用于检查叶轮直径 d2.

的速度三角形是中间截面计算的结果，并基于设计点和主要尺寸。

可能的警告

问题	可能的解决方案
使用 dS/d2 需要 dH=0。
仅适用于风机。若吸入直径 dS通过直径比 d 计算S/d2，则轮毂必须为平面，即轮毂直径 dH= 0。否则经验关联式无效。	为吸入直径 d 的计算选择其他参数S（参见参数).

无法计算进出口处的流体状态。请考虑更改主要尺寸。
若指定位置处的子午速度无效，可能发生此情况。原因可能是横截面积为 0。	您可以更改进出口几何形状或忽略此警告，因为实际横截面将基于以下内容估算：子午轮廓后续设计步骤进行估算。

进口/出口截面比异常。子午轮廓应使用适当的进口/出口宽度定义。
进口和出口截面积不在同一数量级。比值 A2/A1超出 0.1 至 10 的范围。这可能导致较高的子午加速或减速。	您可以更改进口/出口几何形状，或忽略此警告，因为实际截面将基于子午轮廓后续设计步骤进行估算。

进口/出口截面比异常。
子午轮廓应使用适当的进口/出口宽度定义。

进口和出口截面积不在同一数量级。比值 A2/A1超出 0.1 至 10 的范围。

这可能导致较高的子午加速或减速。

您可以更改进口/出口几何形状，或忽略此警告，因为实际截面将基于子午轮廓后续设计步骤进行估算。

进口/出口：压力和温度不在流体的液相范围内。检查进口条件和几何参数。
若流体模型 = CoolProp，流体属性将作为压力和温度的函数计算。如果局部压力和温度未高于蒸汽压曲线，则流体状态不有效.	增大主要尺寸（宽度、直径等）或更改全局设置（例如，减小质量流量、增大压力、降低温度）。
