叶轮 > 主要尺寸 > 径向流入式燃气轮机

在面板轴中，计算所需轴径。
• 轴/轮毂

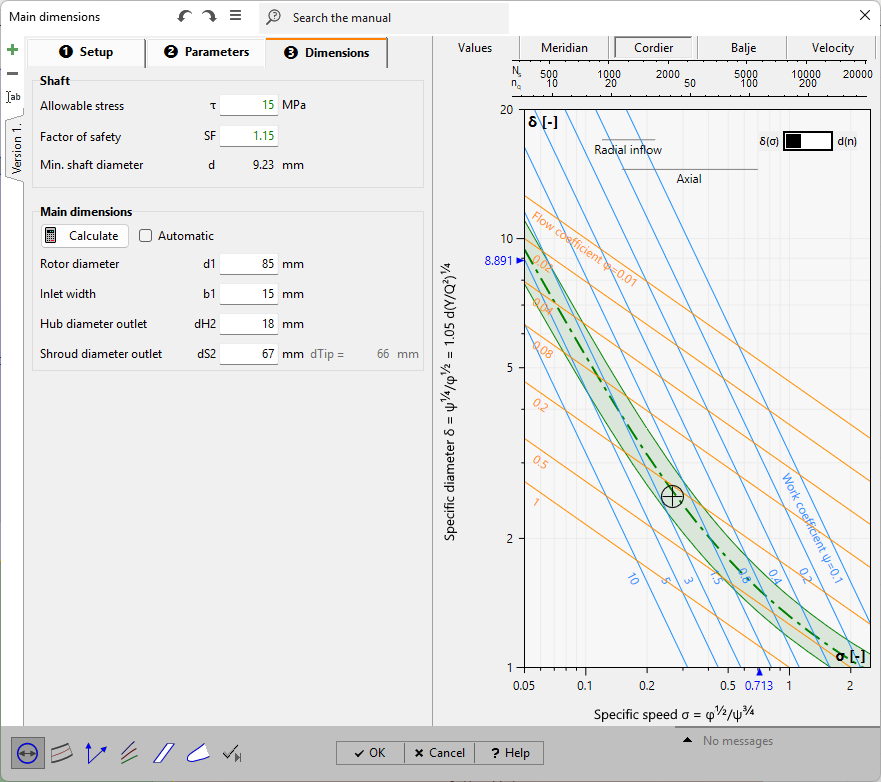

主要尺寸可在主要尺寸面板上查看。可通过按下计算按钮重新计算。计算基于“涡轮机械欧拉方程”、连续性方程、速度三角形关系以及选项卡中给定的参数。设置与参数.

可使用值字段内的按钮单独计算各个主要尺寸。

您可以接受建议值，或稍作修改，例如，以满足特定的标准化直径。

如果复选框自动被激活，则在任何参数更改后将执行新的计算。此时无法手动更改主要尺寸。

相邻组件

在特定情况下，可使用进口和/或出口处相邻组件的尺寸来获得精确匹配的几何形状。

此功能仅适用于明确解耦的组件或并排叶轮。

信息

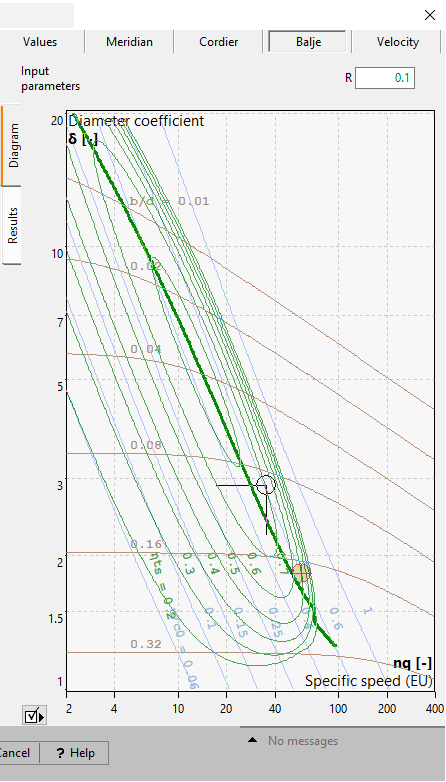

在任何选项卡的右侧面板中，有一个信息面板，其中包含根据实际设计状态计算出的变量、生成的子午截面以及科迪尔图以及最佳点的位置。这三个部分可通过标题栏中的相应软按钮进行选择。

在可选部分中，显示以下变量信息，这些变量来自计算或确定的主要尺寸：

流动特性位于： - 叶轮进口 - 叶轮出口	密度ρ 静压 p 温度 T 总密度ρt 总压 pt 总温度 Tt 体积流量 Q 质量流量ṁ 旋流 s
速度三角形位于： - 叶轮进口 - 叶轮出口	速度 u, cm, cm*, cu, c, wu, w 流动角 α, β 马赫数 Mac, Maw, Mau

设计时应符合最后一列给出的指导值。

对于所选的全局设置和主要尺寸配置，可能无法计算出合理的热力学状态。例如，当所选横截面的质量流量过高时，可能会发生此情况。此时将生成警告。

子午线预览基于截至目前设计的主要尺寸。

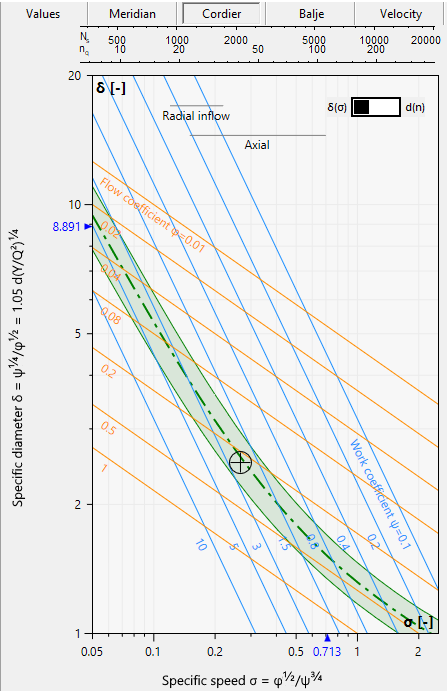

的科迪尔图表可用于检查叶轮直径 d2.

的速度三角形是中间截面计算的结果，并基于设计点和主要尺寸。

可能的警告

问题	可能的解决方案
β1 与上游组件施加的流动方向偏差超过 25°。
β1 与 β1平均值偏差超过 25°。
β1 与反力度施加的流动方向偏差超过 25°。
尺寸和设计点得出的估算平均相对进口流动角 β1 与以下任一因素施加的相对进口流动角偏差超过 25°： •上游组件的旋流 •β1平均值 •反力度 R 参见设置.	更改尺寸（宽度、直径等）或更改全局设置（例如质量流量、压力比）或更改进口旋流设置通过左侧给出的任一参数。

无法计算进口/出口的热力学状态。可能原因：壅塞流。考虑更改主要尺寸或全局设置。
对于指定的质量流量和进口条件，尺寸可能过小。换言之，质量流量高于特定进口条件和相应截面的壅塞质量流量。	增大尺寸（宽度、直径等）或更改全局设置（例如，减小质量流量、增大压力、降低温度）。

进口/出口截面比异常。子午轮廓应使用适当的进口/出口宽度定义。
进口和出口截面积不在同一数量级。比值 A2/A1超出 0.1 至 10 的范围。这可能导致较高的子午加速或减速。	您可以更改进口/出口几何形状，或忽略此警告，因为实际截面将基于子午轮廓后续设计步骤进行估算。

进口/出口截面比异常。
子午轮廓应使用适当的进口/出口宽度定义。

进口和出口截面积不在同一数量级。比值 A2/A1超出 0.1 至 10 的范围。

这可能导致较高的子午加速或减速。

您可以更改进口/出口几何形状，或忽略此警告，因为实际截面将基于子午轮廓后续设计步骤进行估算。

进口/出口：压力和温度不在流体的气相范围内。检查进口条件和几何参数。
若流体模型为 CoolProp 或 REFPROP，流体属性将作为压力和温度的函数计算。如果局部压力不低于该温度下的蒸汽压，则流体状态不有效.	减小主要尺寸（宽度、直径等）或更改全局设置（例如，增大质量流量、减小压力、升高温度）。
