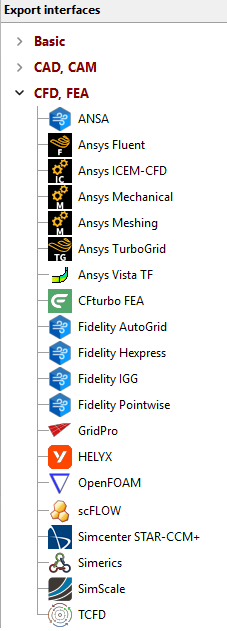

菜单项

描述

组件类型

ANSA

*.stp; *.x_t; *.x_b; *.cfturbo-ansa

I

S

V

MC

STEP/ Parasolid 文件包含设计几何，以体模型表示。

cfturbo-ansa 文件包含项目和流体数据，以及所有流体区域及其属性和边界条件。

Ansys Fluent

*.stp; *.x_t; *.x_b; *.cfturbo-ansys

I

S

V

MC

STEP/ Parasolid 文件包含设计几何，以体模型表示。

cfturbo-ansys 文件包含项目和流体数据，以及所有流体区域及其属性和边界条件。

Ansys ICEM-CFD

*.tinXML, *.stp

I

S

V

MC

创建带有命名几何体的 STEP 文件。如果通过 Workbench 读取器导入，名称在 ICEM-CFD 中可见。Workbench 读取器

参数保存在单独的 XML 文件中。

Ansys Mechanical

*.stp; *.x_t; *.x_b; *.cfturbo-ansys

I

S

V

MC

STEP/ Parasolid 文件包含设计几何，以体模型表示。

在 Mechanical 启动屏幕中选择“导入几何体”。

cfturbo-ansys 文件包含项目和流体数据，以及所有流体区域及其属性和边界条件。

Ansys Meshing

*.stp; *.x_t; *.x_b; *.cfturbo-ansys

I

S

V

MC

STEP/ Parasolid 文件包含设计几何，以体模型表示。

Ansys Workbench：

•将“网格”容器添加到“项目示意图”

•右键单击“网格”容器内的“几何体”：
选择“导入几何体”

cfturbo-ansys 文件包含项目和流体数据，以及所有流体区域及其属性和边界条件。

Ansys TurboGrid

*.tse 或 *.inf, *.curve; *.cfturbo-ansys

I

S

V

MC

提供 2 种可选格式：

a) 会话文件 *.tse（在 Ansys Workbench 中不可用）

创建 4 个文件：一个会话文件 <文件名>.tse 和
3 个几何文件 <文件名>_hub.curve、<文件名>_shroud.curve、<文件名>_profile.curve。

在“会话 | 播放会话”下加载会话文件 <文件名>.tse。

b) 初始化文件 *.inf

创建 4 个文件：一个初始化文件 <文件名>.inf 和
3 个几何文件 <文件名>_hub.curve、<文件名>_shroud.curve、<文件名>_profile.curve。

在“文件 | 加载 TurboGrid 初始化文件”下加载初始化文件 <文件名>.inf。

或者，可以在“文件 | 加载轮廓点”下手动打开曲线文件（<文件名>_hub.curve、<文件名>_shroud.curve、<文件名>_profile.curve）。除了选择 *.curve 文件外，还需指定叶片数、将 z 轴定义为旋转轴、选择笛卡尔坐标系以及 CFturbo 导出时指定的长度单位。

cfturbo-ansys 文件包含项目和流体数据。

Ansys Vista TF

*.fil, *.con, *.geo, *.aer, *.cor

I

S

V

MC

创建 5 个文件：

- 默认文件 <文件名>.fil
- 控制数据文件 <文件名>.con
- 几何数据文件 <文件名>.geo
- 气动数据文件 <文件名>.aer
- 相关数据文件 <文件名>.cor

运行 Vista TF 代码的编译可执行版本。导出的文件需与可执行文件位于同一文件夹。

CFturbo FEA

*.cftfea, *.step

I

S

V

MC

*.cftfea 文件包含在 CFturbo FEA 中加载案例所需的项目信息。*.step 文件包含 STEP 格式的几何体。

Fidelity AutoGrid

*.geomTurbo

I

S

V

MC

•文件 | 新建项目

•“从 geomTurbo 文件初始化新项目”

•选择 *.geomTurbo 文件

Fidelity Hexpress

*.stp

I

S

V

MC

文件包含设计几何体作为体积。

Fidelity IGG

*.dat

I

S

V

MC

生成多个数据文件：section.dat、diffusor.dat、curves.dat

•文件 | 导入 | IGG 数据

•选择 *.dat 文件

•对剩余文件重复步骤

Fidelity Pointwise

*.step

I

S

V

MC

•文件 | 导入 | 数据库

•选择 *.step 文件

GridPro

*.stp; *.stl

I

S

V

MC

文件包含设计几何体作为体积模型。

Helyx

*.helyx, *.stl

I

S

V

MC

*.helyx 文件包含所有 CFD 项目信息。
*.stl 文件包含以 STL 格式表示的几何体，即三角化 3D 曲面。

scFLOW

*.step

I

S

V

MC

*.step 文件包含以 STEP 格式表示的几何体。

Simerics

*.spro, *.stl

I

S

V

MC

*.spro 文件包含所有项目信息。*.stl 文件包含以 STL 格式表示的几何体，即三角化曲面。

在 SimericsMP/ SimericsMP+ 中：选择 File | Open 下的 *.spro 文件。

Simcenter STAR-CCM+

*.stp; *.x_t; *.x_b; *.cfturbo-ccm

I

S

V

MC

STEP/ Parasolid 文件包含设计几何，以体模型表示。

cfturbo-ccm 文件包含项目、流体数据以及所有流体区域及其属性和边界条件。

SimScale

*ssc, *.step

I

S

V

MC

*.ssc 文件包含所有项目信息。几何体以 *.step 格式导出。如有需要，案例可传输至 SimScale 并从 CFturbo 自动运行。

TCAE

*.cfturbo-tcae, *.stl

I

S

V

MC

*.cfturbo-tcae 文件包含所有 CFD 项目信息。
*.stl 文件包含以 STL 格式表示的几何体，即三角化 3D 曲面。读取 .cfturbo-tcae 文件后即可启动仿真。

在 TCAE 中：

•属性 | 项目操作 | 新建 | 从输入文件创建

•选择 *.cfturbo-tcae 文件

更多信息请访问CFD 支持网站

入口流动与上一出口不匹配。

叶轮 - 叶轮

叶轮 - 定子

叶轮 - 蜗壳

定子 - 叶轮

如有可能，请激活叶轮 CFD 设置中的 RSI 连接.

定子 - 定子

定子 - 蜗壳

入口几何体的定义方式导致其与上一组件的入口不匹配。请参见几何耦合了解更多详情。

出口流动与下一入口不匹配。

定子 - 定子

定子 - 蜗壳

出口几何体的定义方式导致其与下一组件的出口不匹配。请参见几何耦合了解更多详情。
