<< 点击显示目录 >> 进度图

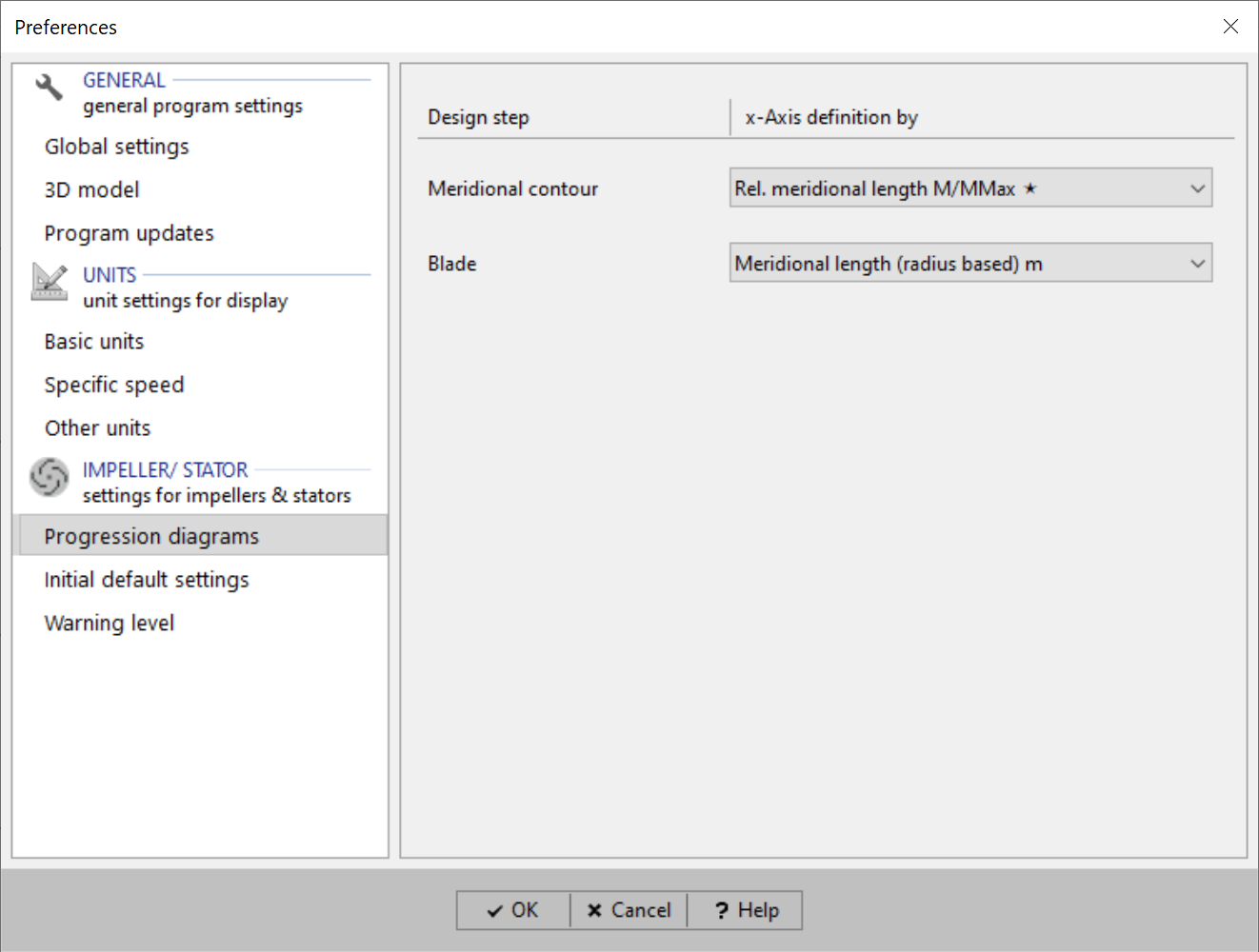

在进度图可以指定哪个参数应用于进度图的 x 轴，在子午面轮廓和叶片窗口（中线, 轮廓, 边缘,).

•绝对子午线长度 M

•相对子午线长度 M/M最大值

•基于绝对半径的子午线长度 m

•基于相对半径的子午线长度 m/m最大值

•绝对半径 r

•相对半径 r/r最大值

•绝对轴向长度 z

•相对轴向 Δz/Δz最大值

•绝对弦长 l

•相对弦长 l/l最大值

某些组合可能因参考值（例如r最大值, Δz最大值）而产生未定义的 x 值。这些组合将在图中标记。在这种情况下应使用其他选项。
