先前设计的叶片具有钝的前缘和后缘（吸力面和压力面端点之间的连接线）。
通过指定其厚度分布来设计叶片边缘。叶片厚度s的表示基于直线叶片长度l的15%
前缘领先与后缘.
如果完整的厚度分布（包括前缘或尾缘）已在叶片型面对话框中设计，则只需定义边缘位置（从叶片边缘到叶片吸力面/压力面的过渡）。
轮毂和叶尖/尖端的叶片边缘可独立设计，中间跨度线性插值。
▪线性
仅可设计轮毂处的边缘。所有跨度使用相同参数。
▪均匀
Only the edges at hub can be designed. All spans use identical parameters.

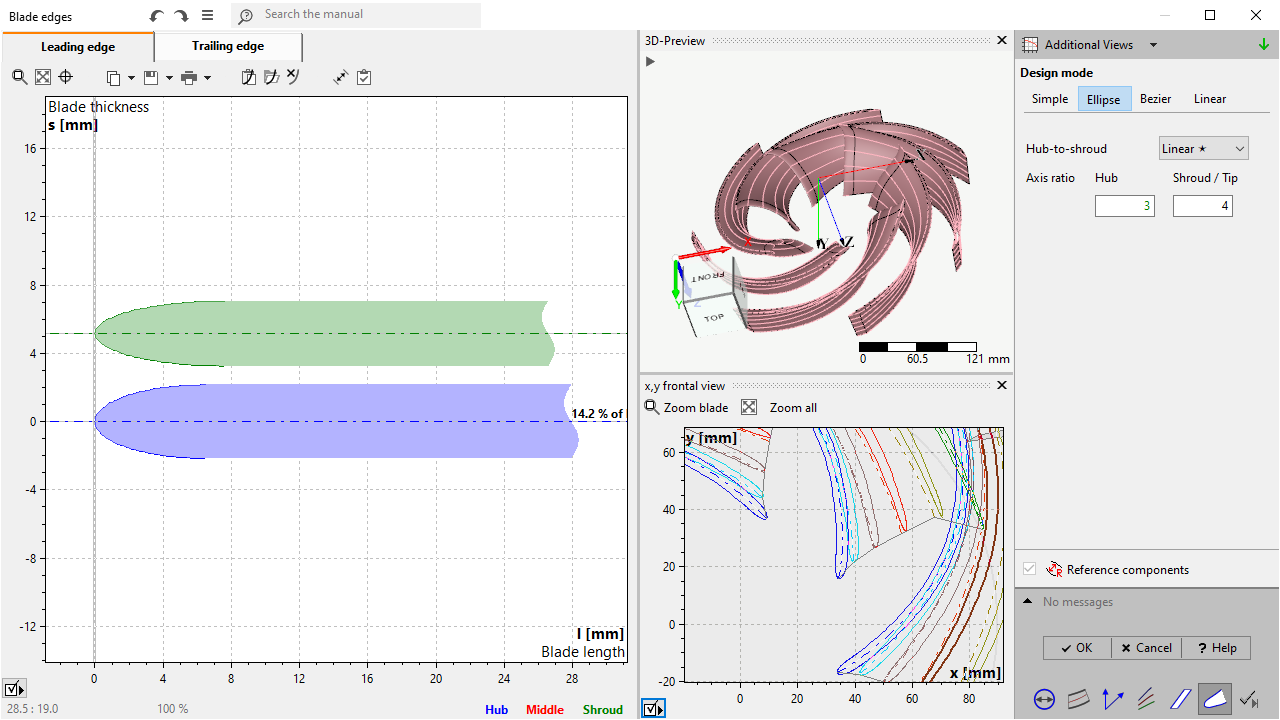

在面板中设计模式可选择叶片边缘形状：
(1) 简单型
叶片边缘具有钝端。从吸力面端点垂直于中线计算一条直线。
在子午面前缘/尾缘处截断在对应子午面上切割叶片的效果。

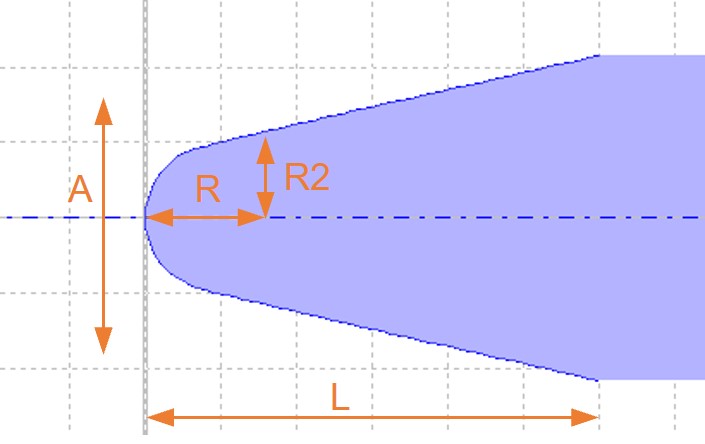

(2) 线性型
叶片厚度呈线性变化，末端采用椭圆倒圆。
边缘由总长度L、末端倒圆半径R及倒圆轴比R/R2定义。
此外可指定不对称度A。

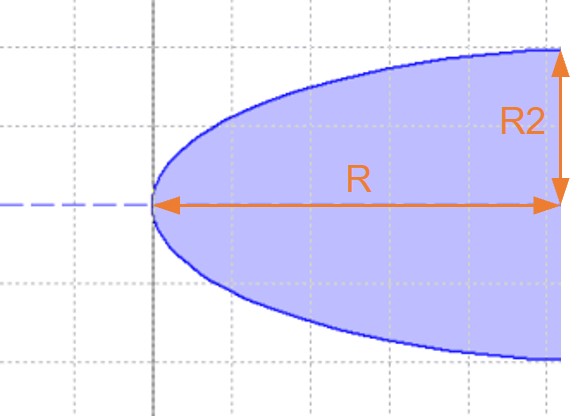

(3) 椭圆型
叶片边缘采用椭圆倒圆。
的轴比可定义R/R2。一个轴沿中线方向，另一个轴垂直。
(4) 贝塞尔型
为此使用四阶贝塞尔曲线。
点0和4代表叶片侧面与倒圆边缘的过渡点。这些点仅能沿对应叶片侧面移动。贝塞尔点1和3仅能在直线上移动，该直线分别对应曲线在点0或4处的梯度，以确保从轮廓到叶片边缘的平滑过渡。贝塞尔点2的移动不受限制——它对叶片边缘形状影响最大。其水平位置自动计算，使前缘起始于位置l=0，尾缘终止于位置l=叶片长度。叶片边缘设计在叶片长度的前10%或后10%范围内。
轴对称型产生对称几何形状，即点0/4和1/3具有相同水平位置，点2位于中线上。
可能的警告
问题 |
可能的解决方案 |
|---|---|

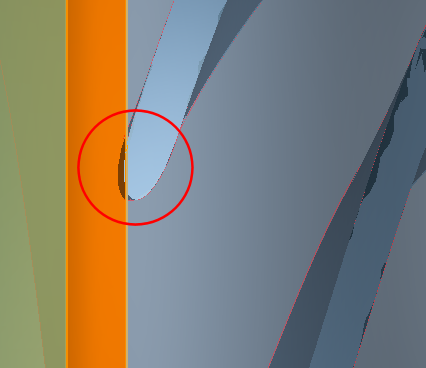

由于指定的叶片边缘几何形状，叶片超出子午边界。 |
|
该警告表示叶片前缘部分区域超出部件的子午尺寸。
在中线上正交应用厚度可能导致部分叶片位置超出子午边界。因此，模型精修"实体修剪"选项将不可用。 |
根据这些区域的位置，需修改前缘或尾缘。 若前缘（或涡轮尾缘）超出子午边界，可在子午面轮廓对话框中调整。 超出尾缘（或涡轮前缘）可通过入口/出口修剪修正。. |
无法在叶片前缘/尾缘处进行修剪。 |
|
生成的叶片需在子午前缘和尾缘处修剪。特殊情况下，此修剪操作因几何原因不可行。 |
子午面轮廓, 平均线: 叶片型面：减小叶片厚度。 |
|
|

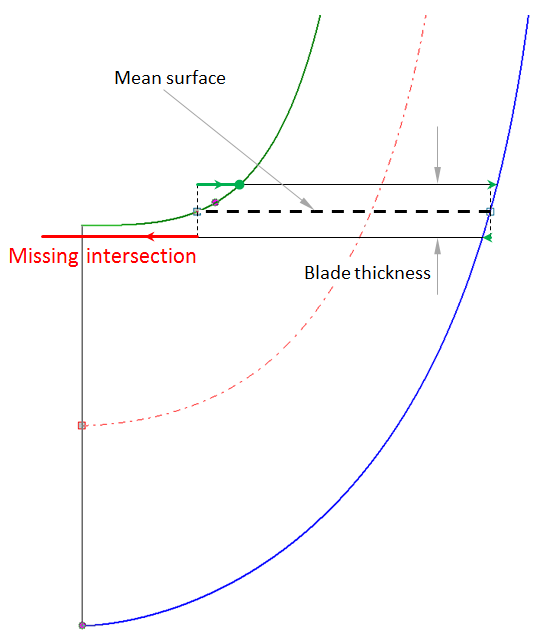

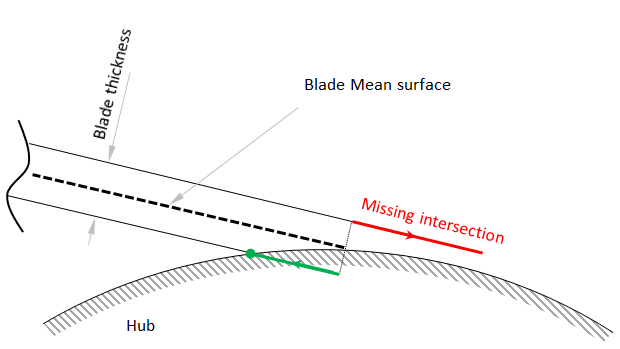

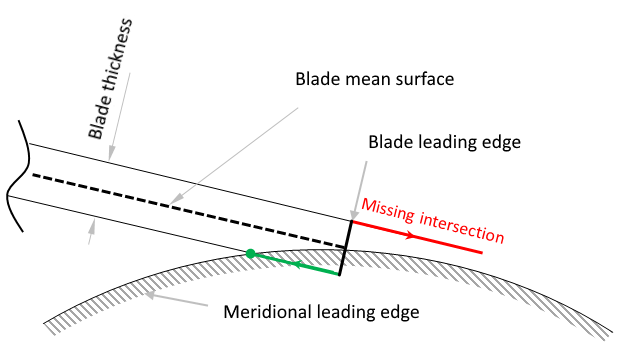

正交叶片厚度叠加至叶片中线以生成叶片侧面。随后一个叶片侧面在轮毂/轮盖处修剪，另一个外推至轮毂/轮盖表面。 对于下图所示的子午轮廓和叶片几何配置，外推失败。 |

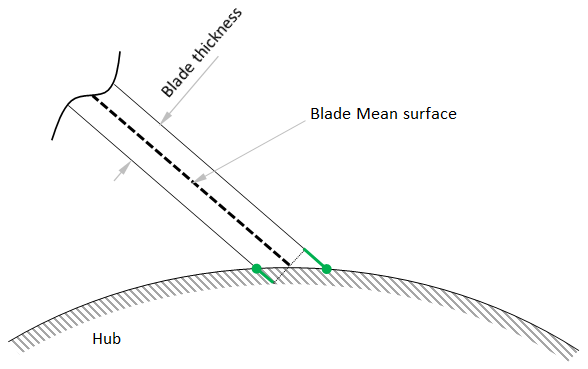

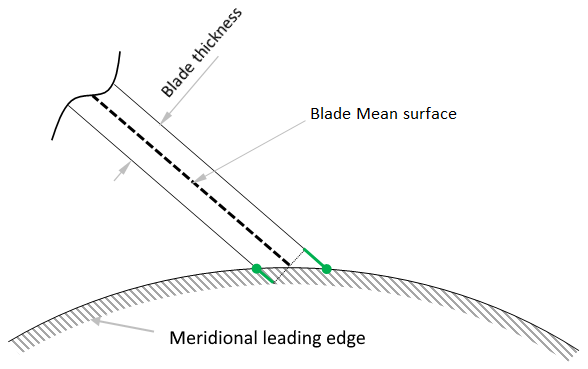

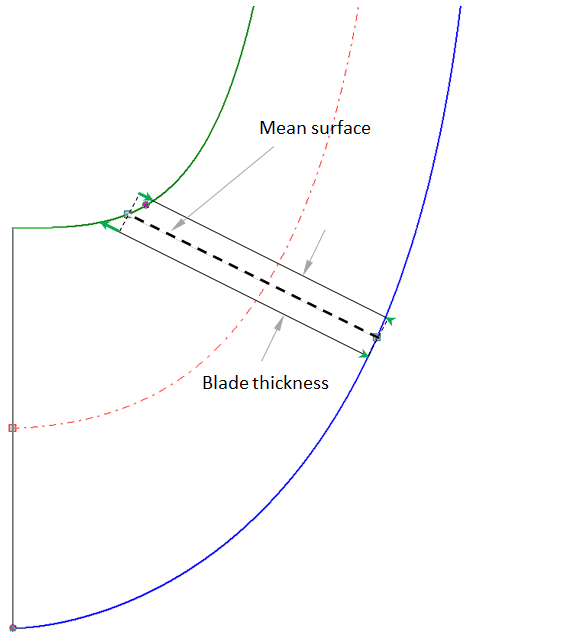

子午面轮廓：在前缘定位时考虑叶片厚度，或使前缘朝向轮盖法线方向对齐（见下图）。 叶片与轮毂/轮盖的修剪/外推成功与否取决于叶片角度和厚度。解决方案可通过重新定位前缘并改变其相对于轮盖的角度来实现。 叶片属性：增加展向分段数。 叶片型面：减小叶片厚度或更改厚度定义为"垂直于中线". 平均线：检查中线形状并保持倾斜角在较低水平。 |
|
|
|
|
叶片与轮毂之间的距离高于临界值。 |
|
比值（叶片到轮毂距离）/（平均直径）高于临界值。 这可能导致后续修剪问题。 |
尝试减小倾斜角和/或减小厚度。 |

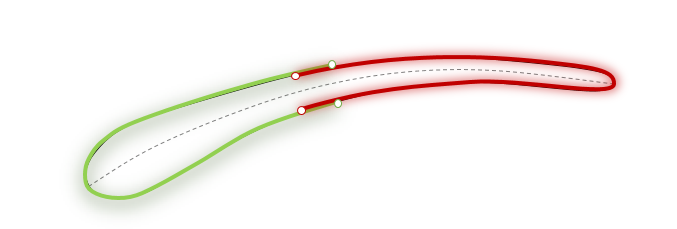

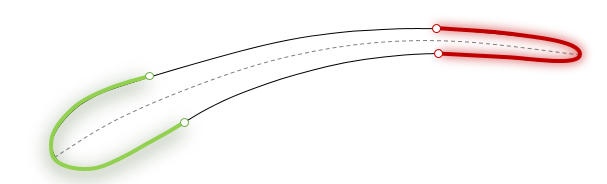

不可行的叶片边缘设计：前缘与尾缘叶片重叠。 |
|
前缘与尾缘重叠，无法设计压力面和吸力面。 |
减小一个或两个边缘的位置。 |
|
|
