Output

Tecplot 360 提供多种格式供您输出和导出完整图形。本章讨论如何使用布局文件或样式表保存设置、准备用于网络发布的图形，以及将数据文件写入文件。

关于导出或打印已完成图形的信息，请参阅：Exporting Plots或Printing，分别对应。

Layout Files, Layout Package Files, Stylesheets

Tecplot 360 有三种不同类型的文件用于存储图形信息：

Stylesheets (.sty): 样式表存储单个框架的信息，不包含该框架所用数据的任何信息。
Layout Files (.lay): 布局文件存储工作区中所有框架的信息，包括每个框架所用数据的标识和链接。
Layout Package Files (.lpk): 布局包文件是布局文件的扩展，其中包含数据及可选的预览图像。

布局文件和布局包文件是保存图形样式的首选方法。它们保存工作区的完整画面，且加载和保存快速简便。样式表包含 Tecplot 360 中单个框架的样式。

Creating Layouts and Stylesheets for Tecplot Focus

如果您在 Tecplot 360 中使用样式表或布局，并希望与 Tecplot Focus 用户共享，请注意以下功能：are not available in Tecplot Focus:

CFD Analyzer 的任何方面（即 Tecplot 360 中 [T0015] 菜单提供的选项），包括集成Analyze menu in Tecplot 360) including integration
使用 Tecplot Focus 中不可用的加载器加载的数据文件
包含多边形或多面体区域或超过 500 万个数据点的数据文件。
Tecplot Focus 2016 R1 之前的版本不支持多个切片组或多个等高线组。此限制不适用于较新版本。

如果您的样式表或布局文件中包含上述任何项目，则无法在 Tecplot Focus 中加载。但由 Tecplot Focus 创建的样式表和布局可在任一产品中加载。

Handling Layout Files from Previous Releases

如果您使用来自 Tecplot 360、Tecplot Focus 或其前身（简称为 Tecplot）先前版本的布局文件，请注意以下事项：

Zone Numbers: 由于用于多种数据格式的 FEA 加载器所依赖的第三方库发生变化，区域加载顺序可能与保存时不同。如果发生这种情况，将发出警告提示区域顺序变化。如果您有任何引用 FEA 数据集中区域的布局，请仔细检查以确保这些引用仍指向所需区域。

Exporting Backward-Compatible Data Files

虽然 Tecplot 360 布局和布局包文件不向后兼容，但您可以选择将某一版本 Tecplot 360 写入的数据文件导出，供早期版本读取。为此，请使用Write Data Options对话框，具体操作参见Data File Writing.

样式表

样式表在以下场景中非常有用：

在应用样式前需对数据集进行预处理。您可能需要先加载数据集、运行某些方程、执行插值或区域提取，然后再分配样式。若样式引用了原始数据中不存在的对象或变量，则必须在创建这些对象或变量后分配样式。

Tecplot 360 的数据日志功能与布局文件相结合，可在许多情况下避免此类问题。

在大型数据集上切换样式。您可能希望加载一个大型数据集并生成两个整页图形，每个图形使用不同样式。通过为第二个图形使用样式表，可避免重新加载数据集。
将同一布局中一个框架的样式复制到另一个框架。
仅保存框架样式的部分内容，例如仅保存等高线层级。

样式表包含以下属性（参见Figure 1):

图形类型（二维等高线图或 XY 线图）
使用的颜色
数据的当前视图
坐标轴显示
文本与几何图形

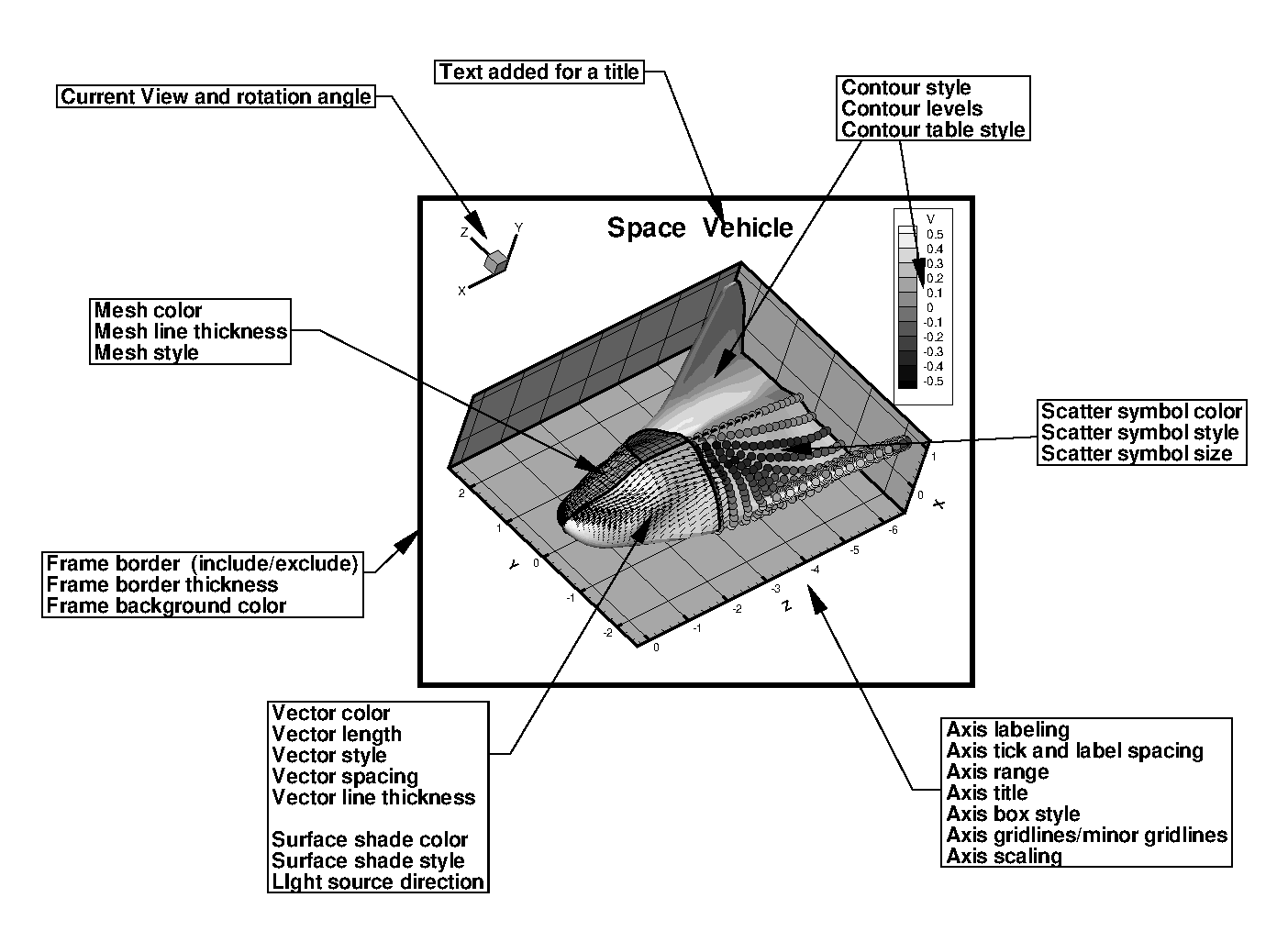

Figure 1. Some of the items considered part of the frame style.

要了解如何使用样式表，请参阅Save Frame Style和Load Frame Style.

布局文件

一个图形通常包含多个框架甚至多个数据集。布局文件允许您捕获图形中的所有信息。布局文件包含如何创建图形所用数据、框架布局与数据集关联、坐标轴与图形属性、当前颜色映射等指令。

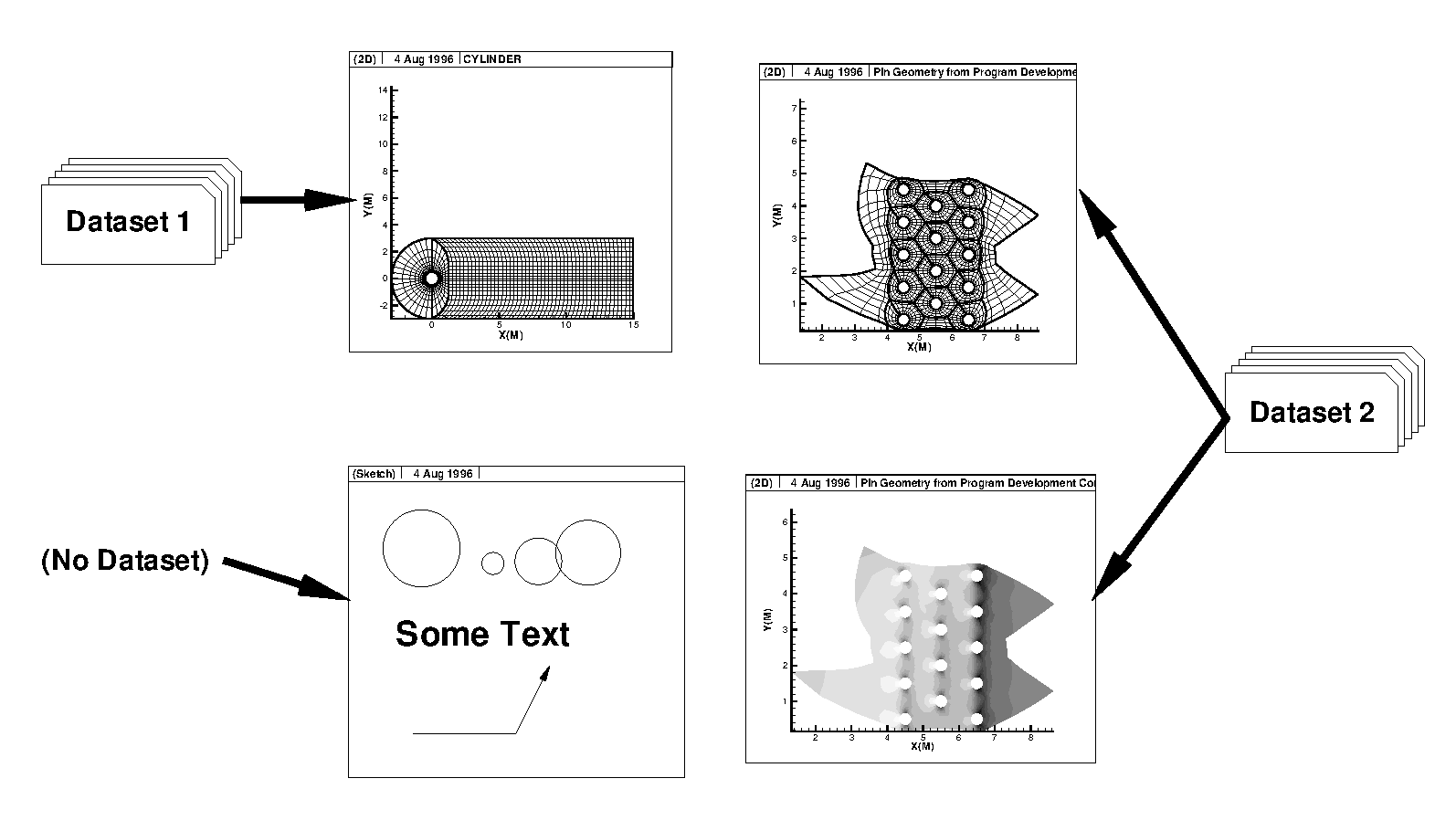

Figure 2显示了一个包含四个框架的布局。左上角的框架关联到数据集 1，右侧的两个框架均关联到数据集 2，左下角的框架未关联任何数据集。

Figure 2. Layout of four frames using two datasets.

如果布局文件中定义的框架需要关联数据集，则布局文件中会引用构建该数据集所需的数据文件。这些数据文件可使用绝对路径或相对路径引用。在 Windows 操作系统上使用相对路径时，数据文件必须与布局文件位于同一驱动器。

布局文件还可能包含数据日志：一组用于修改数据或创建新数据的宏命令。数据日志命令可复现在先前 Tecplot 360 会话中对原始数据（文件形式）所做的数据修改。并非所有数据操作都受数据日志支持。更多信息请参见Data Journaling.

除存储每个框架的独立样式外，布局文件还记录：

页面布局信息（包括纸张尺寸和方向）。
色谱信息，包括当前使用的颜色映射。

要将场数据与布局一同包含，请使用布局包文件。更多信息，请参阅Layout Package Files.

布局包文件

布局包文件允许您将原始数据与样式信息一起传输到单个文件中。使用布局包文件，可以更改视图、测试不同的绘图类型等。

布局包文件具有与标准布局文件相同的属性。（请参阅Layout Files）。.lpk。

使用布局与布局包文件

新建布局

File→New Layout会在移除所有现有框架并将纸张设置重置为默认配置后，在工作区中创建一个新布局。此操作前未保存的任何内容都将丢失。

布局保存

使用Save Layout (Control-S) or Save Layout As (Control-W)菜单下的File选项保存布局文件。

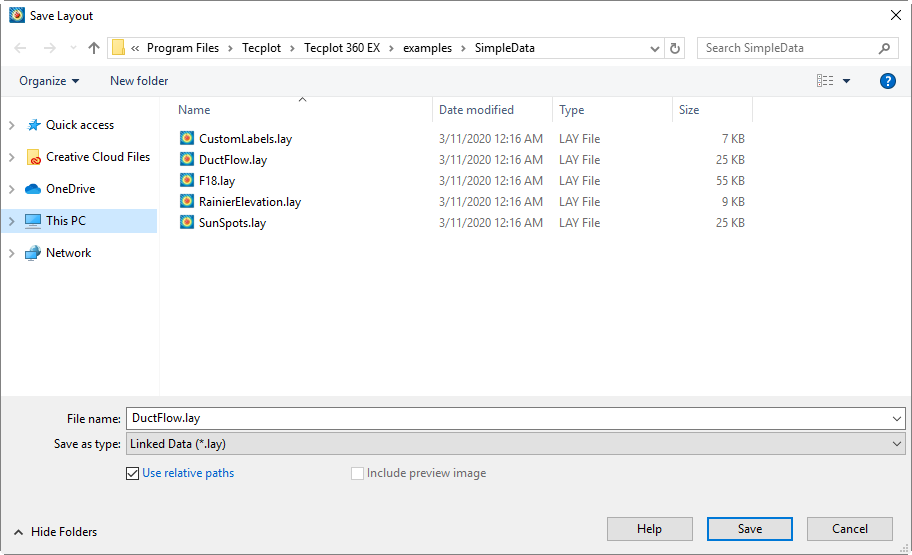

The Save Layout对话框包含以下选项：

保存类型: 选择"链接数据"（*.lay）或"打包数据"（*.lpk)
使用相对路径（仅限链接布局）: 默认情况下，Tecplot 360会使用相对文件路径保存布局中使用的数据文件名。要使用绝对文件路径保存布局，请关闭Use Relative Path.
包含预览图像（仅限布局包文件）: 开启Include Preview Image以在文件中包含预览图像。

保存布局文件后，系统将询问您如何处理数据集更改。更多信息，请参阅Dataset Changed。

数据集已更改

在 Tecplot 360 中，布局文件包含对当前使用数据文件的引用。数据集不会直接复制到布局文件中。因此，如果您使用 Tecplot 360 对数据集进行了更改并希望保存布局，Tecplot 360 会询问您是否要创建反映更改的新数据文件。如果回答“是”，Tecplot 360 将提示您输入保存更改后数据的文件名。（如果您的布局包含多个数据集，Tecplot 360 会为每个修改过的数据集提示输入文件名。）随后，布局中将引用新数据而非原始数据。

布局文件打开

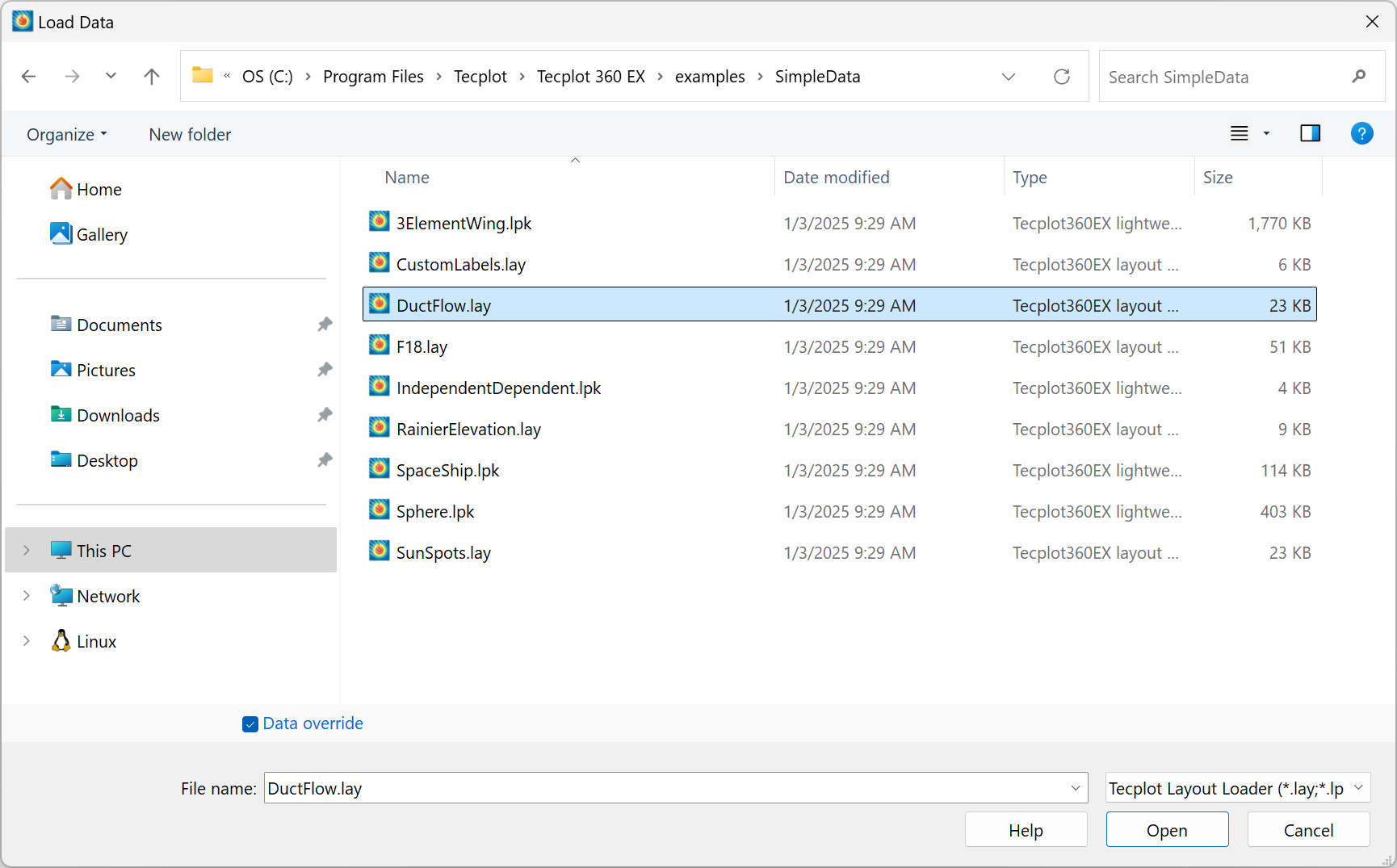

使用Open Layout(Control-O) 选项打开布局文件File菜单。您也可以通过选择File→Load Data并从文件类型菜单中选择 Tecplot Layout Loader 来访问此功能。

数据覆盖

打开布局时，您可以选择覆盖布局文件的数据源指令。这允许您将给定布局应用于不同的数据。数据覆盖功能支持 Tecplot 的原生加载器，以及任何包含宏命令关键字STANDARDSYNTAX和以FILELIST_ or FILENAME_开头的关键字的加载器。有关加载器及其宏命令关键字的完整列表，请参阅Using a Loader。

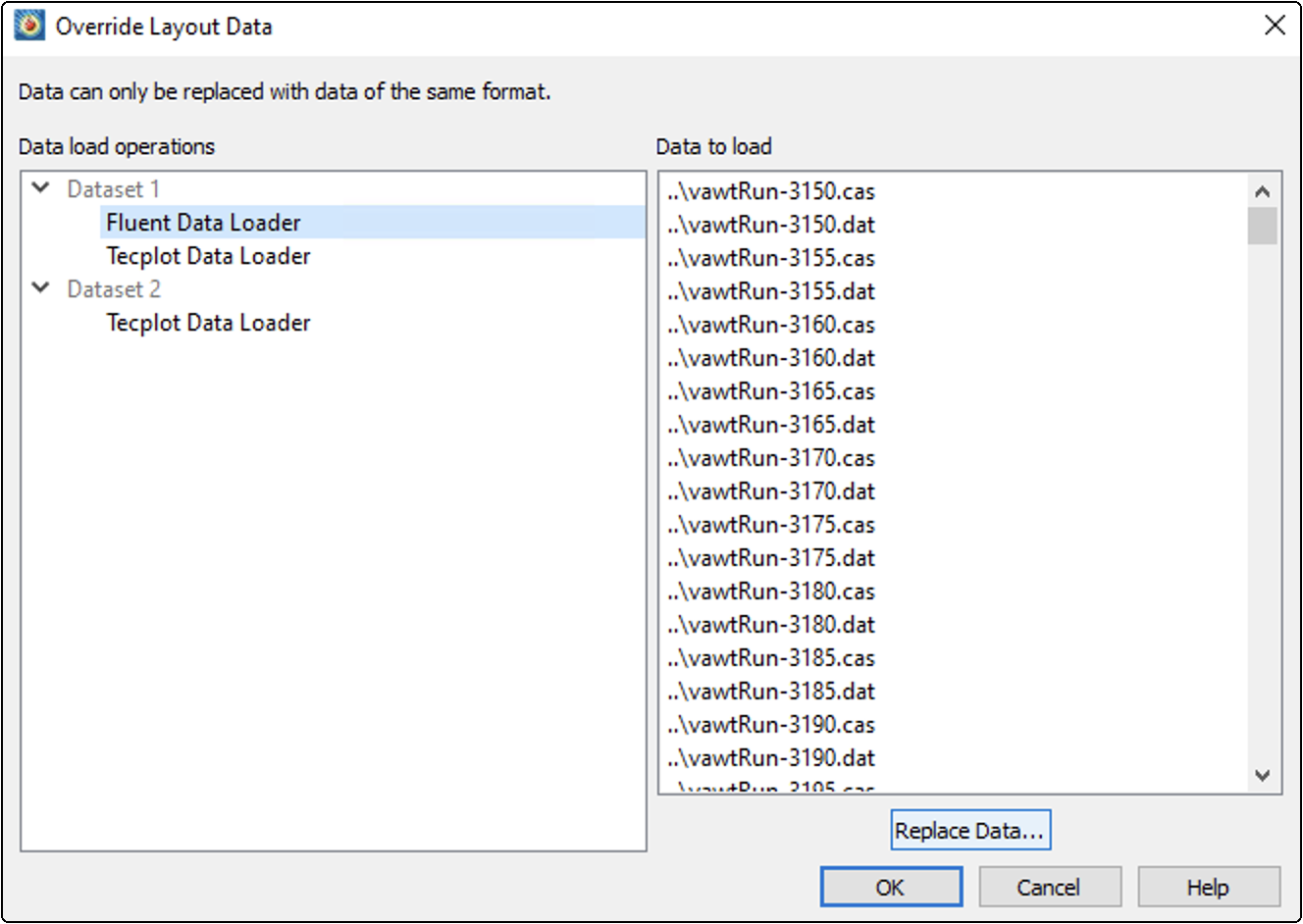

要使用布局覆盖，请在Data override对话框中勾选Load Data复选框，然后打开所需的关联布局 (.lay) 文件。这将打开Override Layout Data对话框。

在左侧面板中，您将看到所选布局文件中包含的数据集。选择数据集时，您将在右侧面板中看到与该数据集关联的链接文件。要更改与给定数据集关联的数据文件，请突出显示左侧面板中的数据集，然后选择Replace Data…，您可以在其中选择要提供的新数据。新数据必须与原始数据集类型相同。

数据文件写入

您可以将活动帧中的数据集以多种 Tecplot 文件格式写出，包括向后兼容的二进制格式。您必须选择要写入的数据区域和变量，以及保存文件的格式（如适用）。

要将活动帧中的数据集写入文件，请从Write Data菜单中选择File。将出现“写入数据”对话框，让您命名文件并从以下选项中选择其格式：

Tecplot Binary Data Writer (current)- 使用当前的 Tecplot 二进制文件格式，这是中小型数据集的最佳选择。文件以扩展名.plt.
Tecplot Binary Data Writer (older)保存 - 如果您需要与旧版 Tecplot 产品的用户交换数据，则支持多个先前版本的 Tecplot 二进制格式。
Tecplot ASCII Data Writer -使用 Tecplot ASCII 数据格式。除非在极有限的情况下，否则通常不建议使用此加载器，因为其加载速度远慢于二进制格式，且不支持按需加载。文件保存时使用扩展名.dat.
Tecplot Subzone Data Writer -以 Tecplot 子区域（.szplt）格式写入数据。此格式适用于大型数据文件；它仅加载每次操作所需的最少数据量，且仅在需要时加载数据，从而提升交互性能。文件保存时使用扩展名.szplt.

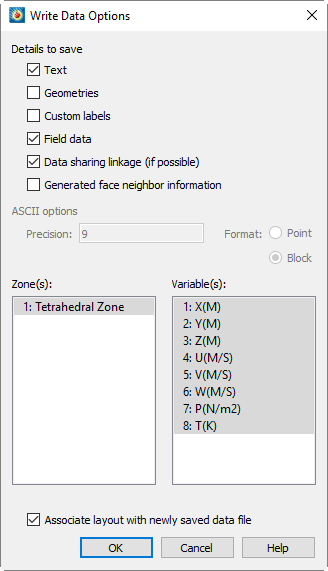

以 Tecplot 二进制或 ASCII 格式写入数据时，将显示Write Data Options对话框，其中包含以下选项：

保存详情

通过勾选相应复选框，指定要包含在数据文件中的记录类型。默认情况下，当前活动帧数据集中存在的所有记录类型均被选中。这些详情包括：

文本、几何图形、自定义标签: 选择要包含在数据文件中的额外项目。
场数据: 选中此项以保存区域数据。
数据关联（如可能）: 保存数据集中各区域之间存在的变量和连通性共享关系，以减小文件体积并缩短加载时间。
生成的相邻面信息: 自动保存 Tecplot 360 为有限元区域生成的相邻面信息。这会增加数据集大小和加载时间，但可提升加载后的性能。

区域/几何图形格式

对于 ASCII 格式，可选择以POINT格式或BLOCK格式写入文件（BLOCK格式是当存在任何基于单元的变量时的必需选项）。

区域/变量

选择要包含的区域和变量。

将布局与新保存的数据文件关联

若启用此选项，Tecplot 360 会将已加载数据的内部引用替换为对新文件的引用。当您后续保存布局时，该布局文件将引用新文件，而非原始数据文件。
