加载数据

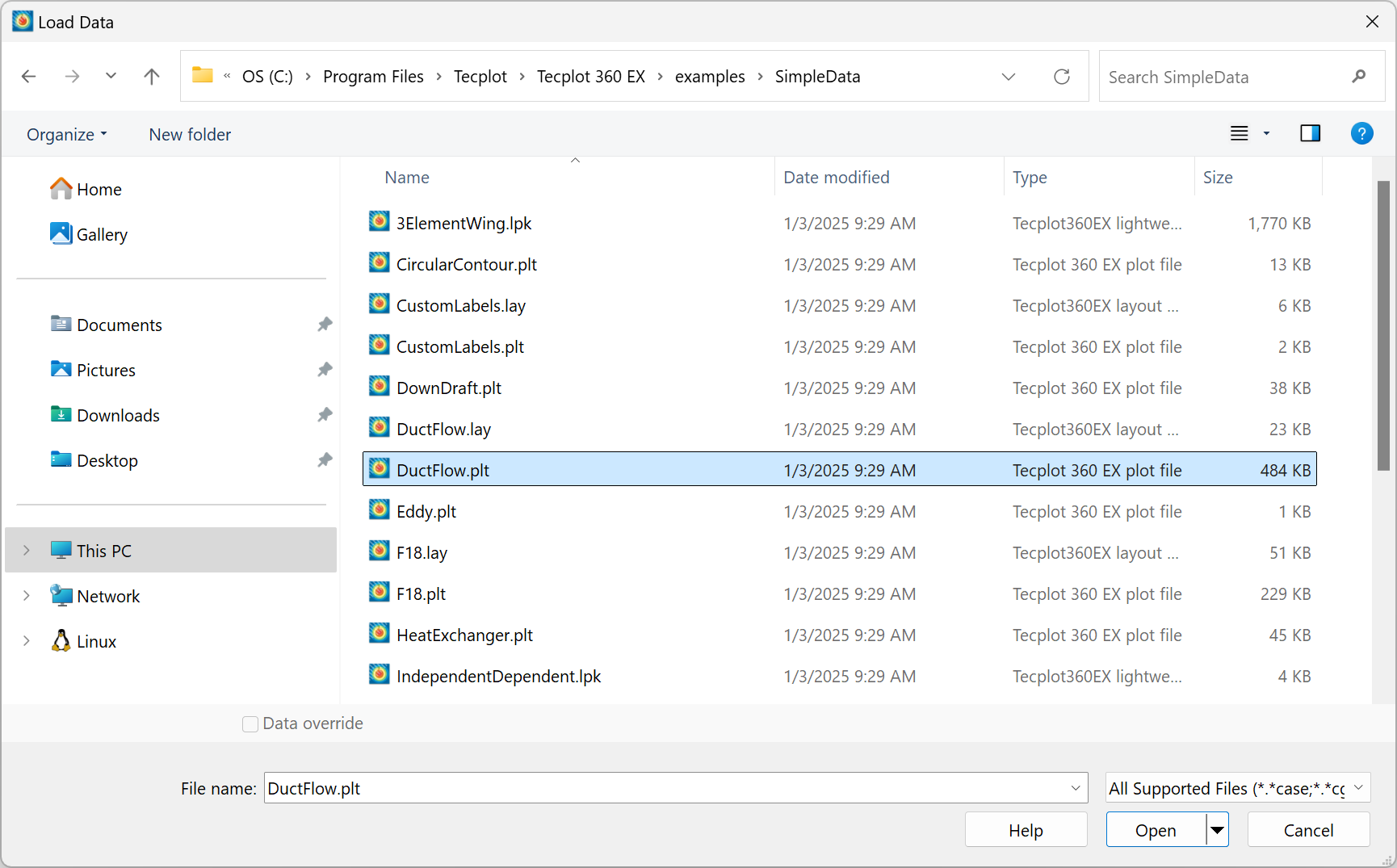

使用File→Load Data命令，通过如下所示的“加载数据”对话框加载数据文件。

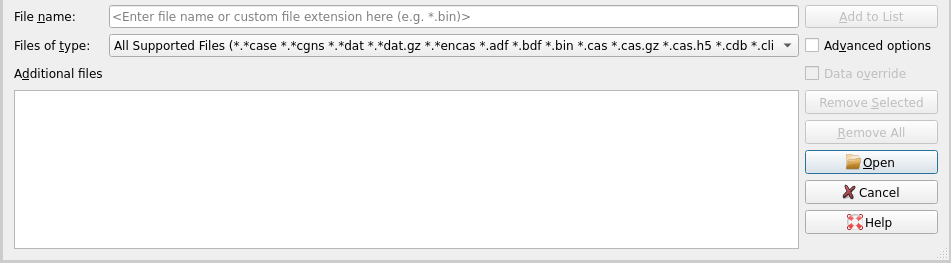

通常，此对话框在 Windows 和非 Windows 平台上的工作方式略有不同。对话框底部的控件不同。例如，这是 Linux 上显示的对话框底部部分。

在 Windows 上，您可以通过选择Options→Use Extended Load Data Dialog切换到该版本的“加载数据”对话框。在 Windows 上使用此版本的对话框可能会因网络原因导致导航速度较慢；但如果您经常从多个目录加载多个数据文件，可以尝试使用。

在任何平台上，您都可以使用“加载数据”对话框导航到要打开的文件，或直接在“文件名”字段中输入或粘贴文件名或文件的完整路径。

文件列表下方的Files of Type菜单允许您选择与要加载的数据文件格式对应的数据加载器，或者您可以选择All Files以显示目录中的所有文件，并让 Tecplot 360 在可能的情况下自动为您选择加载器。选择加载器后，文件列表将仅显示该加载器可以加载的文件。

可用的文件格式包括：

Loading by Position

在大多数CFD数据格式中，允许存在多个同名变量。加载此类文件时，Tecplot 360会警告您存在此情况，并提供按位置加载变量的选项：每个变量将根据其在文件中的出现顺序而非名称进行标识。这可能导致数据处理某些方面变得不同或更复杂。

例如，使用方程操作数据时，您需要使用must use the V#语法引用此类重复变量，而非{VariableName}语法，因为后者无法唯一标识变量。（参见Data Alteration through Equations。）宏和Python脚本也可能受到影响。

如有可能，建议获取每个变量具有唯一且一致名称的数据文件，例如通过调整求解器配置。

Appending or Replacing Data

您可随时通过选择File→Load Data向数据集追加新数据。不能仅追加包含有限元连接数据的网格文件而不附带解决方案文件。此外，追加解决方案文件时必须同时追加网格文件，且网格文件需在解决方案文件之前加载。

部分加载器允许您选择追加或替换数据的方式。

根据具体情况，您可能拥有以下选项：

Loading and Combining Variables from Multiple Files

在 Tecplot 360 中，可以通过两种不同方式加载多个数据文件：

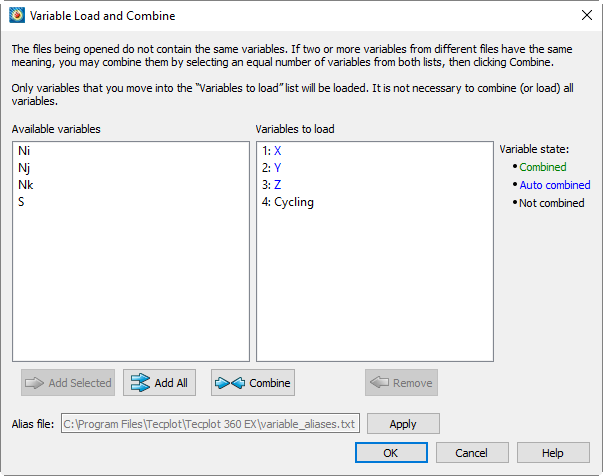

当加载特定格式的多个数据文件时，如果数据文件中变量名称不匹配，无论是一次性加载文件还是将新数据追加到先前加载的数据中，都会出现"变量加载与合并"对话框。该对话框允许您告知 Tecplot 360 哪些变量（如果有）在文件之间具有相同含义，以及哪些变量不应加载。

此功能仅适用于以下格式的数据：

“变量加载与合并”对话框仅在以下情况出现：您加载的文件并非全部包含完全相同的变量名称（或者，在追加数据时，如果被加载文件中的变量名称与已加载数据中的变量名称不完全匹配）。当所有被加载文件中的变量名称都匹配时，此对话框不会出现；相反，Tecplot 会假定所有变量在所有文件中具有相同含义。

该对话框允许您通过两种不同方式指示不同名称的变量具有相同含义（称为combining变量合并）。

这两种方法也可以结合使用。例如，您可以先应用一个处理典型数据集中最常见等效变量的变量别名文件，然后手动清理剩余变量（不常见变量或含义不明确的变量）。

该对话框包含以下部分：

名称相同的变量会自动合并（这通常是您期望的结果），它们在"待加载变量"列表中显示为蓝色。若需避免自动合并，请逐个加载文件，并在加载包含重复变量名的文件前，重命名您不希望与同名新加载变量合并的现有变量（可通过双击Data Set Information对话框中的变量进行重命名）。

Combining Variables Manually

如需手动合并两个变量并告知 Tecplot 360 它们含义相同，请在"可用变量"列表中选择第一个变量，在"待加载变量"列表中选择第二个变量，然后点击Combine按钮。合并后的变量将添加至"待加载变量"列表，其名称由两个原始变量名以分号分隔组成。

若待合并变量均位于"可用变量"列表（例如一次性加载所有文件而非追加时），请先在"可用变量"列表中选择一个变量并点击Add Selected将其标记为待加载，然后按上述方法合并。

若有超过两个变量含义相同，请先合并前两个，然后在"待加载变量"列表中选择合并后的变量，再与"可用变量"列表中下一个含义相同的变量按上述方法合并。

您可同时合并多组变量。若在"可用变量"列表中选择多个变量，并在"待加载变量"列表中选择相同数量的变量，点击"合并"按钮将按顺序配对合并（第一个与第一个，第二个与第二个，依此类推）。

您不能合并来自同一文件的变量。

Creating and Using a Variable Alias File

The variable_aliases.txt文件位于 Tecplot 360 安装目录中，列出了应视为等价的变量集合。详见Custom Files loaded on Startup了解变量别名的加载方式。

The variable_aliases.txt文件必须以!VA 1行开头，表明其为变量别名文件（格式版本1）。后续行中，字符表示注释开始；行中之后的内容将被忽略。变量别名通过在同一行中以分号列出等价名称来指定。例如：

此文件中的变量名不区分大小写。多余的空格将被忽略。

当您单击Apply时，Tecplot 360 会按照variable_aliases.txt中的指示组合变量。如果两个或多个文件包含出现在同一行的变量名，这些变量将被合并，生成的 Tecplot 360 变量名称将包含原始变量名（以加载数据集中的显示形式），并用分号分隔。新变量随后会出现在对话框的“要加载的变量”列表中。

例如，如果您加载两个分别包含变量“P”和“Pressure”的文件，并且上述行出现在variable_aliases.txt文件中，当您单击Apply时，这两个变量会在“要加载的变量”列表中显示为一个变量，其名称根据文件加载顺序为“P;Pressure”或“Pressure;P”。

如果variable_aliases.txt中的多行可能适用于正在加载的数据集，则这些冲突将根据文件加载顺序解决。例如，如果您按顺序加载三个分别包含变量“M”、“Mach”和“Mass”的文件，并且variable_aliases.txt包含将“M”与“Mach”以及“M”与“Mass”等同的行，则生成的数据集将有一个名为“M;Mach”的变量和另一个名为“Mass”的变量。由于包含变量“Mach”的文件在包含变量“Mass”的文件之前加载，因此“M”在加载该文件时已与“Mach”合并，无法再与“Mass”合并。

加载数据后，您可以通过双击Data Set Information对话框中的变量来更改合并变量的名称（Data Set → Data Set Info).

使用All Files和All Supported Files时，Tecplot 360 会根据您选择的文件名自动尝试选择加载器。

With All Files选项下，您会看到浏览目录中的所有文件。使用All Supported Files选项，您会看到 Tecplot 360 根据文件名识别出可以使用任何已安装加载器加载的文件，但排除其他文件。两种选择都允许您加载文件，而无需预先指定使用哪个加载器。

如果您经常处理多种数据文件格式，或者（对于“所有文件”选项）您的数据文件通常具有非常规名称（例如非标准或无文件扩展名），这些选项尤其有用。

如果所选文件的名称明确指示单一数据文件格式，则会自动选择相应的加载器并直接加载数据。如果多个加载器可能能够打开这些文件，或者所选文件的名称未被识别为属于特定加载器，则会显示“选择加载器”对话框。该对话框可能会在列表顶部的“建议加载器”部分推荐一个或多个加载器。选择要使用的加载器，然后单击OK.

所有选定的文件必须采用相同格式。

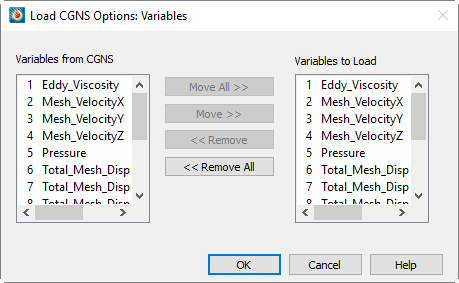

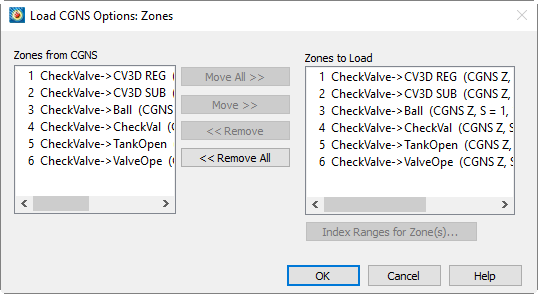

CGNS 加载器支持使用 CGNSLib 4.1.2 或更早版本创建的文件，内部表示形式为 ADF 或 HDF5。您可以选择将所有或特定的基、区域和解决方案加载到 Tecplot 360 区域中。您还可以单独选择场变量，或定义索引范围以加载结构化网格区域的特定子区域块或平面。

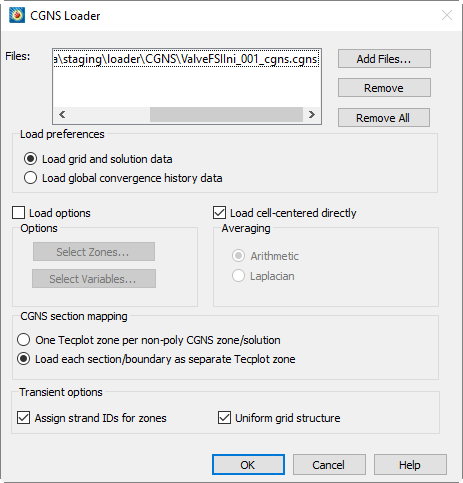

The CGNS Loader对话框具有以下选项：

使用CONVERGE CGNS加载器加载post*.cgnsCONVERGE生成的文件。此加载器没有任何高级选项，并将加载所有提供的变量。可通过"加载数据"对话框加载多个文件。多个文件将在Tecplot中分隔为不同的区域。

使用 CONVERGE HDF5 加载器加载post*.h5 files produced by CONVERGE. This loader does not have any Advanced Options and will load all supplied variables. Multiple files may be loaded via the Load Data dialog. Multiple files will be separated into separate zones in Tecplot.

使用此加载器加载 CONVERGE 生成的 ASCII.out文件。此加载器没有高级选项，将加载所有提供的变量。如果 CONVERGE.out文件为变量指定了不同的"位置"，则这些位置将在 Tecplot 中转换为单独的区。

DEM 加载器允许您加载数字高程图文件，其文件格式与美国地质调查局的标准 DEM 格式相同。DEM 加载器不接受空间数据转换标准（SDTS）格式的数据。

DEM 文件可在网络上获取，涵盖美国多个州。有关更多信息，请参阅www.webgis.com/terr_us1deg.html

DEM 加载器首先启动一个多文件选择对话框。选择一个或多个要加载的 DEM 文件后，将出现一个简单对话框，您可以在其中设置 I 和 J 跳步。对于大型 DEM 文件，您可能需要将这两个值设置为 10 或更大。

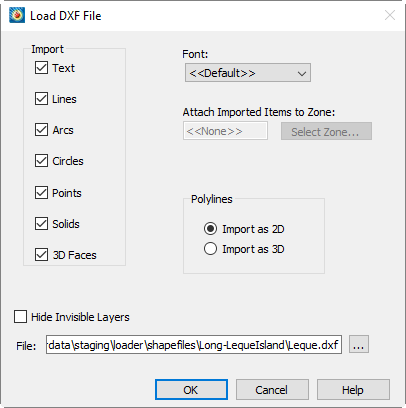

DXF 加载器插件可以导入 AutoCAD® DXF™（图形交换）文件。导入文件时，Tecplot 360 会为以下每种实体类型创建相应的几何图形：

EnSight数据加载器允许您加载以下类型的EnSight Gold和EnSight 6文件：case (.case or .encase)、geometry (.geo)或variable (.*)。几何文件和变量文件可采用ASCII或二进制格式，但建议使用二进制格式。来自早期EnSight版本的文件需要使用File→Save→Geometric Entities重新保存为Gold格式。要确定文件格式，请查看case文件并查找FORMAT部分。

EnSight数据存储在case文件中，该文件包含对所有关联几何文件和变量文件的引用。加载case文件将加载所有关联文件。EnSight部件会被转换为区域，但需注意：包含不同类型单元（例如体单元和面单元）的非结构化部件将仅加载主要单元类型。非结构化区域名称将以它们所代表的区域类型（点、线、面或体）作为前缀。矢量、张量和tensor9变量会被扩展为适当数量的变量，变量名称后跟后缀。复数"虚部"变量将在名称后添加"I"以区别于"实部"变量。

加载EnSight数据时，请选择所需的case文件，关联的数据文件将被加载。

Excel加载器可以从Microsoft® Excel® 5.0或更高版本的.xls文件中读取数值数据。

Excel加载器主要面向使用Excel记录实验或模拟数据的用户。您的Excel文件必须仅包含数值（不含公式）。我们建议使用Util/Excel文件夹中的Excel插件，这是一种更简便的方法，可通过Tecplot 360打开Excel数据（参见Excel Add-In）。对于分隔文件，请使用文本电子表格加载器。Text Spreadsheet Loader).

如果您的电子表格按以下方式排列Table Format or Carpet Format，则Excel加载器为点击式操作。

Exodus 文件格式基于桑迪亚国家实验室创建的 netCDF 文件结构。Exodus 库函数提供了有限元数据对象与 netCDF 维度、属性和变量之间的映射。支持的 Exodus 文件扩展名为*.e, *.e.*, *.exo, *.exo.*, *.exoII, *.exoII.*, *.g, *.g.*, *.gen and *.gen.*.

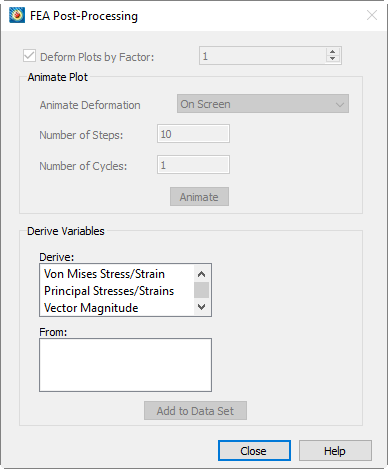

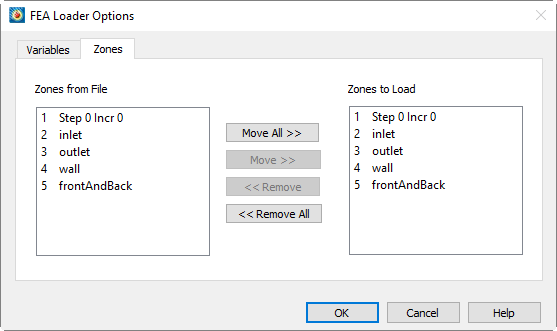

Tecplot 360 能够加载来自多种流行有限元分析求解器的输入文件和求解文件。支持的格式包括：

每个求解器支持的文件格式如下：

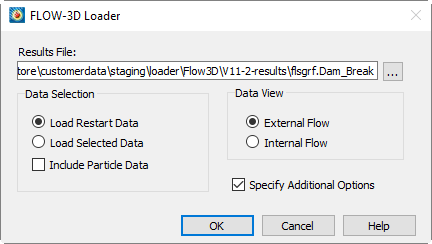

FLOW-3D 加载器允许您将重启文件和选定的 FLOW-3D 数据文件加载到 Tecplot 360 中。此加载器支持 Flow3D 11.0.1.15 版本。

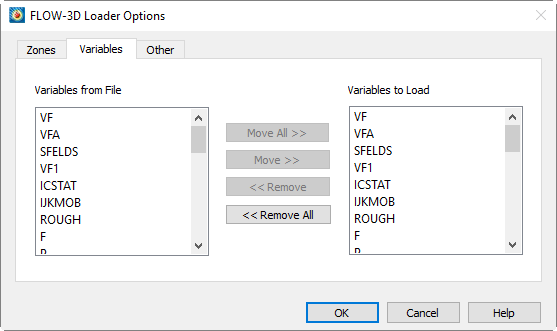

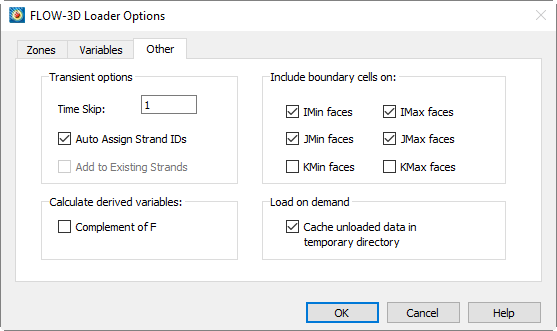

The FLOW-3D Loader dialog has the following options:

FLUENT® 数据加载器可读取 FLUENT 第5版及更新版本（含14.0版）的案例文件（.cas）和数据文件（.dat）。若要加载更早版本的 FLUENT 文件，需先将其导入 FLUENT 5 或更新版本，然后以新格式重新保存。

粒子数据也可从关联的 XML 文件中加载。若加载单个.dat/.cas文件对，则加载关联 XML 文件中的所有粒子数据段。若加载多个.dat/.cas文件对，则每加载一个.dat/.cas文件对，就从 XML 文件中加载一个粒子数据段。若 XML 文件无效，将跳过粒子数据，但其余数据仍会继续加载。

在可能的情况下，且假设用户拥有在 FLUENT 文件所在目录中创建新文件的必要权限，FLUENT 加载器会为每个加载的案例和数据文件创建索引文件。这些文件存储在一个名为tecplot-derived的子目录中（该目录位于案例和数据文件所在目录下），用于在后续会话中加速数据加载。FLUENT 加载器假定其在tecplot-derived目录中找到的所有文件均与父目录中的案例和数据文件相关。若 FLUENT 数据文件已更新，请删除tecplot-derived目录中的文件，以便 FLUENT 加载器重新生成它们。（请确保先关闭所有使用这些文件的 Tecplot 360 会话。）

Tecplot 360 不会根据现有 FLUENT 数据变量自动计算 CFD 变量。您可通过Analyze菜单执行计算，将变量添加到绘图中。详情请参阅CFD Analysis。

此外，Tecplot 360 不会执行与 FLUENT 相同的壁面边界计算，而是将单元中心数据外推至边界。

另请参阅Time Aware了解如何在 Tecplot 360 中处理瞬态数据集的相关信息。

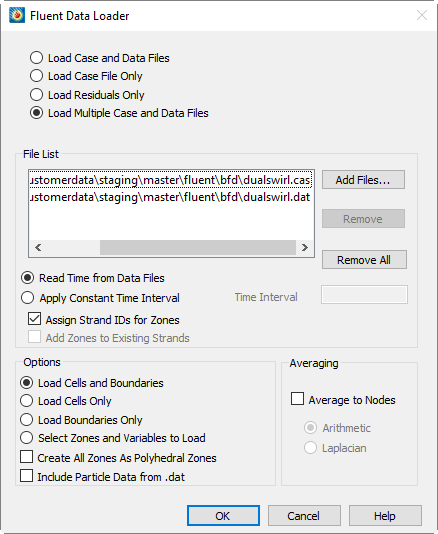

提供以下选项：

对于上述除"加载多个案例文件和数据文件"之外的所有加载选项，提供以下控件：

对于"加载多个案例文件和数据文件"加载选项，提供以下控件：

对于除"加载残差"之外的加载选项，以下部分或全部控件可用：

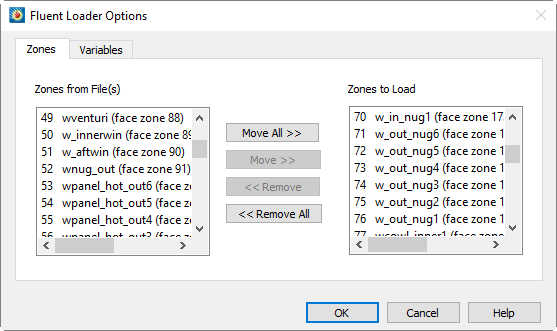

若选择"选择要加载的区域和变量"选项，请仅从文件中选择要加载的区域和变量Fluent Loader Options dialog.

此对话框包含"区域"和"变量"两个页面。每个页面的左侧列表分别显示所选文件中包含的所有区域和变量。右侧列表显示选择OK后将加载的区域和变量。使用Move, Move All, Remove, or Remove All按钮编辑"要加载的区域/变量"列表。

"Fluent Common Fluid Files Loader" 是基于 ANSYS 最新 HDF5 文件格式的加载器，用于其 Fluent 求解器。加载指令遵循 Tecplot 的标准语法，通过 Tecplot 的 $!ReadDataset 命令控制案例和数据文件的加载方式。

FVCOM加载器允许您将FVCOM输出的netCDF文件导入Tecplot 360。目前支持经典netCDF和netCDF-4格式。该加载器将具有相同拓扑和变量结构的一个或多个FVCOM历史输出导入为单个Tecplot数据集，每个时间步创建一个区域。具有不同拓扑或变量结构的FVCOM历史输出可以通过追加方式合并。

X和Y网格变量直接从文件中加载，并投影到每个Z位置，Z位置由zeta、h和siglev变量推导得出。网格变量根据FVCOM属性数据中指定的坐标系进行选择。如果未提供坐标系，则默认为笛卡尔坐标系。

加载器会向数据中添加以下辅助数据：

添加垂直层级和层变量用于可视化FVCOM模型层。存储在每个sigma层节点上的FVCOM变量作为节点变量加载，存储在每个sigma层单元上的变量作为单元中心变量加载。存储在每个sigma层节点上的FVCOM变量会被插值到体单元中心，忽略任何FVCOM指定的边界条件。位于每个sigma层单元上的变量将被忽略。文件和每个变量的属性分别加载到数据集和变量辅助数据中。

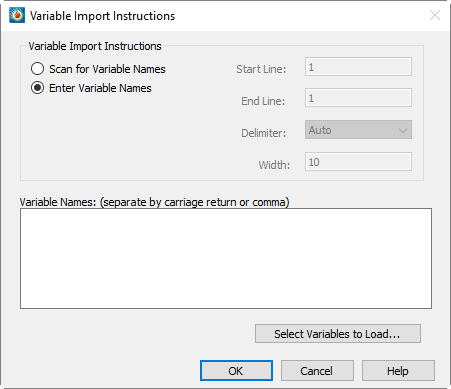

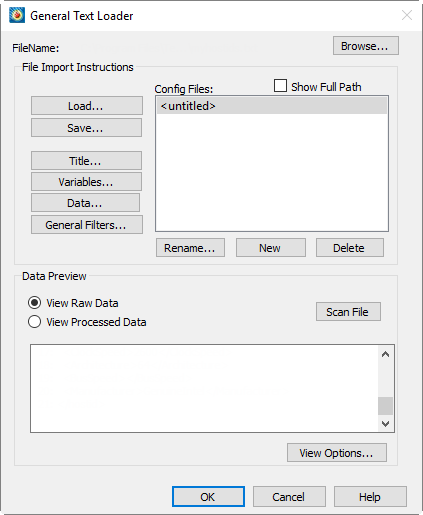

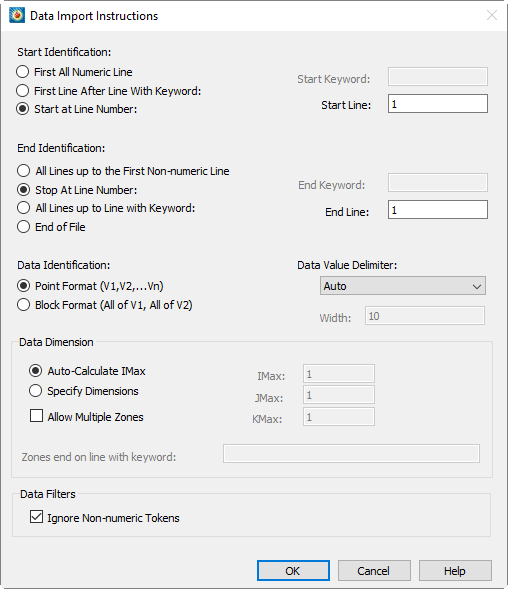

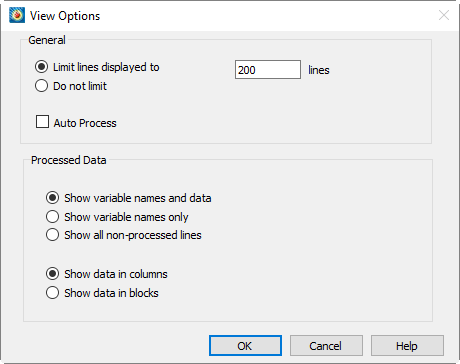

通用文本加载器插件支持读取多种格式的ASCII文本数据文件。您可指定变量和数据集标题信息，或指示从数据文件中的特定位置读取这些信息。读取某类文件的指令设置可保存并恢复，无需在每次加载同类型新文件时重新输入。

提供以下选项：

HDF加载器插件可以从HDF文件中加载一维、二维和三维科学数据集（SDS）。^[1]当从HDF文件导入数据集时，系统会扫描该文件，并在HDF Loader对话框的"要加载的科学数据集"部分显示文件中所有SDS的列表。选择要导入的一个或多个SDS。Every SDS that you select must have the same dimension.为每个选择加载的SDS创建一个矩形I、IJ或IJK有序区域（分别对应1D、2D或3D数据）。

The HDF Loader dialog has the following options:

您也可以点击Select File选择其他文件。

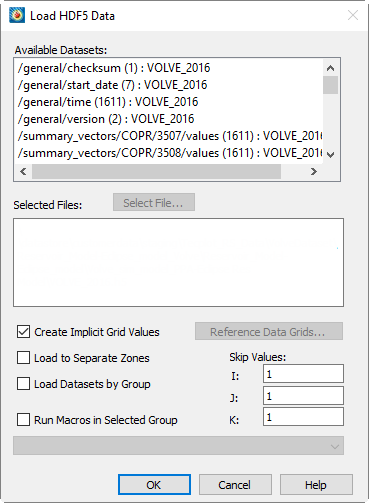

HDF5加载器插件允许您将通用HDF5文件导入Tecplot 360。该加载器提供了一种从多个HDF5数据集或组中导入通用数据的机制。HDF5加载器可加载用户选定组内的数据集、将一个或多个用户选定的数据集加载到一个区域、将多个用户选定的数据集加载到多个区域、在数据加载后执行宏、根据需要创建隐式X、Y和Z网格向量、对加载数据进行子采样，以及引用用户选定的X、Y和Z网格向量。数据集必须为有序数据。使用的HDF5库版本为1.12.0。

Kiva加载器导入从Kiva导出的GMV格式文件。

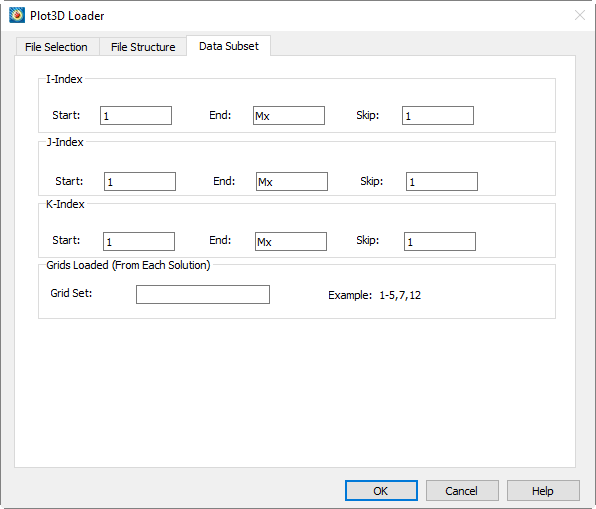

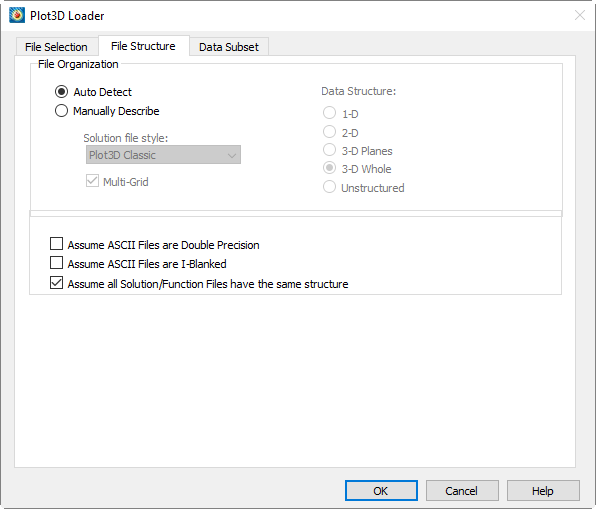

PLOT3D 加载器插件可导入由 NASA 艾姆斯研究中心的 Pieter Buning 开发的 PLOT3D 格式数据文件。

使用此加载器^[4]加载扩展名为 .ply 的3D三角面片文件。该格式常用于存储由三维测距数据曲面细分生成的曲面。文件可为ASCII或二进制格式，但必须同时包含顶点和面元素（节）。此加载器已包含在您的Tecplot 360安装中。.ply extension. This format is often used to store surfaces generated from tessellation of 3D range measurement data. Files may be either ASCII or binary, but must contain both vertex and face elements (sections). This loader is included in your Tecplot 360 installation.

PVD数据加载器用于加载扩展名为 .pvd 的VTK（可视化工具包）文件。PVD格式本质上是一个头文件，用于汇总其他基于VTK XML的数据文件，如VTI、VTP、VTR、VTS、VTU等。

打开单个PVD文件将加载其内嵌的所有受支持文件。从PVD文件创建的所有区域将被分配相同的条带ID。

PVD加载器没有高级选项对话框，但支持通过宏语言在布局或宏文件的 $!READDATASET 命令中增强PVD数据加载器指令来实现高级选项。$!READDATASET command of a layout or macro file. Multiple PVD files can loaded at once.

PVD数据加载器将读取文件的 FieldData 节，并将其找到的所有标量添加到区域的辅助数据中。如果所有文件都包含名为"time"或"timevalue"的标量，则可指示加载器使用时间标量值作为区域求解时间。PVD加载器还可选择检测文件名中递增数值的一致模式，并将其用于区域的求解时间。如果加载器无法遵循给定指令（例如并非所有文件都包含"time"标量，或文件名中不存在一致的数值模式），则不会分配求解时间或条带ID。<FieldData> section of the files and add any scalars it finds to the zone’s auxiliary data. The loader can be instructed to use time scalar values for zone solution times if all of the files have a scalar named "time" or "timevalue". The PVD loader can optionally detect a consistent pattern of incrementing numeric values in the names of the files themselves and use them for the zone’s solution time. If the loader cannot follow the instruction it is given, because not all of the files have the "time" scalar or because there is no consistent pattern of values in the filenames, it will not assign a solution time or strand ID.

要指示加载器如何分配求解时间，请在加载器指令中添加名称/值对 SolutionTimeAssignment。设置如下所示。SOLUTIONTIMESOURCE <setting> to the loader instructions. The settings are listed below.

本节介绍加载扩展名为以下格式的 Tecplot 格式数据文件的过程：.dat用于 ASCII 文件，.plt用于二进制文件。其他一些写入 Tecplot 二进制文件的产品使用文件扩展名.bin or .tec，Tecplot 格式加载器也能识别这些文件。（有关将数据输出为 Tecplot 360 文件格式的信息，请参阅《数据格式指南》。）

创建和使用 Tecplot 格式数据文件有四种方式：

See also Tecplot Subzone Loader有关加载较新的子区域文件格式的信息（.szplt），该格式针对与较大文件进行交互式操作进行了优化。开发人员可以轻松升级使用 TecIO 库写入 Tecplot 二进制文件的软件，以写入子区域文件。

子区域加载器（SZL或"Sizzle"）允许您在典型工程工作站上可视化大型数据文件，仅加载特定操作所需的数据。与之前的按需加载功能不同，子区域加载可以加载部分区域而非整个区域。此功能需要一种新的文件格式，.szplt，该格式可使用Tecplot子区域加载器加载。

数据可转换为.szplt手动格式化，方法是将其加载到 Tecplot 360 中，然后以 SZL 格式写入（参见 [T0001]）。有关批量将文件转换为 SZL 格式的信息，请参见 [T0002]。Tecplot 子区域加载器用于加载存储在本地磁盘或标准网络共享（即计算机操作系统支持的共享）上的 [T0003] 文件。要从安装了 Tecplot SZL 服务器的 Linux 远程主机加载文件，请参见 [T0004]。Tecplot 子区域加载器的宏命令 [T0005] 使用 Tecplot 宏语言加载 Tecplot 子区域数据文件的语法如下：[T0006] 指定文件数量，后跟每个文件名。[T0007] Tecplot 布局加载器 [T0008] Tecplot 布局加载器用于加载 Tecplot 布局（[T0009]）和布局包（[T0010]）。布局仅包含指向原始数据文件的链接；布局包包含查看布局所需的数据子集。有关创建这些文件的更多详细信息，请参见 [T0011]。[T0012] 通常，最方便的方法是使用欢迎屏幕、[T0013] 命令，或双击文件管理器（如 Windows 资源管理器）中的文件来加载这些类型的文件。不过，您也可以通过选择 [T0014] 并在“加载数据”对话框中选择此加载器来加载布局和布局包。[T0015] 此加载器没有选项；只需选择所需的 [T0016] 文件，它就会被打开。[T0017] Telemac 加载器 [T0018] Telemac 数据加载器读取 Telemac [T0019] 和 [T0020] 格式（.slf、.srf、.sel 或 .res）文件以及边界（.cli 或 .conlim）文件。您可以选择多个 [T0021] 文件，但单次加载只能选择一个边界文件。[T0022] 要加载边界文件，您必须将其与一个或多个 [T0023] 文件一起加载，或者将其附加到现有的 Telemac 数据集。它不包含自己的 X 或 Y 变量，而是包含对相应 [T0024] 文件中节点编号的引用。它作为单个 I 有序区域加载。如果与一个或多个Data File Writing). For information on batch-converting files to SZL format, see Batch Converting to SZL Format.

The Tecplot Subzone Loader is used for loading .szplt files stored on your local disk or on a standard network share (that is, a share that is supported by your computer’s operating system). To load files from a Linux remote host on which Tecplot SZL Server is installed, see Loading Remote Data using Tecplot SZL Server.

The Tecplot Layout loader is used for loading Tecplot layouts (.lay) and layout packages (.lpk). Layouts include only links to the original data files; layout packages include the subset of data needed to view the layout. See Layout Files, Layout Package Files, Stylesheets for more details on creating these files.

Usually it is most convenient to load these kinds of files using the Welcome screen, the File→Open Layout or File→Recent Layouts commands, or double-clicking the file in your file manager (e.g. Windows Explorer). However, you can also load layouts and layout packages by choosing File→Load Data and selecting this loader in the Load Data dialog.

This loader has no options; simply choose the desired .lay or .lpk file, and it will be opened.

The Telemac Data Loader reads Telemac SERAFIN- and SERAFIND-formatted (.slf, .srf, .sel or .res) and boundary (.cli or .conlim) files. You may select multiple SERAFIN and SERAFIND files, but only a single boundary file for a single load.

To load a boundary file, you must either load it along with one or more SERAFIN[D] files, or else append it to an existing Telemac data set. It does not include its own X or Y variables, but rather contains references to node numbers in a corresponding SERAFIN[D] file. It is loaded as a single I-ordered zone. If loaded along with one or more SERAFIN[D]文件中，边界区域的X和Y值将从第一个文件的第一个区域中提取。SERAFIN[D]如果附加到现有数据，边界区域的X和Y值将从数据集的第一个区域中提取。

Telemac求解文件（SERAFIN）即使文件后缀（.slf、.srf、.sel或.res）被移除，也可以通过Telemac加载器成功交互加载。但边界文件必须具有扩展名（.cli或.conlim）才能加载。

SERAFIN[D]文件包含变量名称，这些名称用于生成的数据集变量。边界文件不包含变量名称，并添加以下变量（除非下文另有说明，请参阅Telemac文档了解其含义）：

文本电子表格加载器插件允许您从ASCII文件导入简单数据。从Simple Spreadsheet File Loader dialog.

the Text Spreadsheet Loader dialog has the following options:

文本电子表格加载器可读取以下格式的ASCII文件（空行将被忽略）：

以下是有效ASCII电子表格文件示例：

TRIX数据加载器用于加载扩展名为.trix.trix的TRIX文件。TRIX是基于XML的非结构化文件格式，由Cart3D及相关求解器使用，是可视化工具包VTU格式的子集。仅支持加载三角形表面数据。TRIX加载器无高级选项，且每次只能加载一个文件。

VTI数据加载器用于加载扩展名为.vti的结构化数据VTK（可视化工具包）文件。VTI格式是基于XML的格式，表示拓扑和几何规则的数据，例如体数据（体素数据）和像素图。该格式支持最高三维的图像。

VTI加载器没有高级选项对话框，但可通过宏语言在布局或宏文件的$!READDATASET命令中扩展VTI数据加载器指令来支持高级选项。可同时加载多个VTI文件。

VTI数据加载器将读取文件中的<FieldData>部分，并将找到的所有标量添加到区域的辅助数据中。如果所有文件都包含名为"time"或"timevalue"的标量，加载器可使用时间标量值作为区域求解时间。VTI加载器还可选择检测文件名中递增数值的一致模式，并将其用于区域的求解时间。若加载器无法执行指定指令（例如并非所有文件都包含"time"标量，或文件名中无一致数值模式），则不会分配求解时间或条带ID。

To tell the loader how to assign solution times, add the name/value pair SOLUTIONTIMESOURCE <setting> to the loader instructions. The settings are listed below.

VTK数据加载器用于加载扩展名为.vtu的非结构化VTK（可视化工具包）文件。VTU格式是基于XML的格式，由求解器使用。加载器支持ASCII、内联二进制和附加格式，编码方式支持"raw"或"base64"，字节序支持大端或小端，可带或不带ZLib压缩。支持的VTK单元类型包括：顶点、线、三角形、像素、四边形、四面体、体素、六面体、楔形和金字塔。这些类型在Tecplot 360中加载为有序点、FE-Lineseg、FE-Triangle、FE-Quad、FE-Tetra和FE-Brick数据。VTK加载器无高级选项对话框，但可通过宏语言在布局或宏文件的$!READDATASET命令中扩展VTK数据加载器指令来设置高级选项。

可同时加载多个VTU文件，或将其追加到现有数据集。同时加载的多个VTU文件必须具有相同数量的变量（VTK DataArray元素）以及相同顺序的相同变量名称。

VTK数据加载器还可加载.pvtu和.vtm文件。.pvtu文件是并行VTU文件，引用一个或多个VTK数据文件并将其组合成单个区域（每个.pvtu文件对应一个区域）。.vtm文件是多块文件，引用一个或多个VTK数据文件并将其组合成多个区域（每个引用的数据文件对应一个区域）。

VTK数据加载器将读取文件中的<FieldData>部分，并将找到的所有标量添加到区域的辅助数据中。如果所有文件在<FieldData>部分都包含名为"time"或"timevalue"的标量，加载器可使用"time"标量变量作为区域的求解时间。若加载器被指示使用"time"标量作为求解时间，则不会将该标量添加到区域的辅助数据中。VTK加载器还可选择检测文件名中递增数值的一致模式，并将其用于区域的求解时间。若加载器无法执行指定指令（例如并非所有文件都包含"time"标量，或文件名中无一致数值模式），则不会分配求解时间或条带ID。

To tell the loader how to assign solution times, add the name/value pair SOLUTIONTIMESOURCE <setting> to the loader instructions. The settings are listed below.

VTP数据加载器用于加载扩展名为.vtp的非结构化数据VTK（可视化工具包）文件。VTP格式是一种基于XML的格式，表示由顶点、线段、多边形和/或三角形条带组成的几何结构。同时支持点和单元属性值（例如标量、向量等）的表示。

VTP加载器没有高级选项对话框，但通过在布局或宏文件的[T0007]命令中增强VTP数据加载器指令，支持通过宏语言使用高级选项。可同时加载多个VTP文件。$!READDATASET命令中增强VTP数据加载器指令，支持通过宏语言使用高级选项。可同时加载多个VTP文件。

VTP数据加载器将读取文件的<FieldData>部分，并将其找到的任何标量添加到区域的辅助数据中。如果所有文件都包含名为"time"或"timevalue"的标量，则可指示加载器使用时间标量值作为区域求解时间。VTP加载器还可以选择检测文件名本身中递增数值的一致模式，并将其用于区域的求解时间。如果加载器无法遵循给定指令（例如并非所有文件都包含"time"标量，或文件名中不存在一致的值模式），则不会分配求解时间或Strand ID。

To tell the loader how to assign solution times, add the name/value pair SOLUTIONTIMESOURCE <setting> to the loader instructions. The settings are listed below.

VTR数据加载器用于加载扩展名为.vtr的结构化数据VTK（可视化工具包）文件。VTR格式是一种基于XML的格式，表示轴与坐标轴平行、单元为矩形或矩形立方体（3D）的直线网格。与规则网格（例如VTI）不同，网格点之间的间距可以变化。该表示支持最多三维的网格。

VTR加载器没有高级选项对话框，但通过在布局或宏文件的[T0016]命令中增强VTR数据加载器指令，支持通过宏语言使用高级选项。可同时加载多个VTR文件。$!READDATASET命令中增强VTR数据加载器指令，支持通过宏语言使用高级选项。可同时加载多个VTR文件。

VTR数据加载器将读取文件的<FieldData>部分，并将其找到的任何标量添加到区域的辅助数据中。如果所有文件都包含名为"time"或"timevalue"的标量，则可指示加载器使用时间标量值作为区域求解时间。VTR加载器还可以选择检测文件名本身中递增数值的一致模式，并将其用于区域的求解时间。如果任何文件缺少"time"标量，或文件名中不存在一致的值模式，加载器将不会分配求解时间或Strand ID。

To tell the loader how to assign solution times, add the name/value pair SOLUTIONTIMESOURCE <setting> to the loader instructions. The settings are listed below.

VTS数据加载器用于加载扩展名为.vts的结构化数据VTK（可视化工具包）文件。VTS格式是一种基于XML的格式，表示由规则索引点阵列表示的几何结构。与正交网格（如VTI或VTR）不同，VTS数据格式允许表示具有任意位置的几何体。

VTS加载器没有高级选项对话框，但通过在布局或宏文件的$!READDATASET布局或宏文件的命令。可同时加载多个VTS文件。

VTS数据加载器将读取<FieldData>文件中的部分，并将其找到的所有标量添加到区域的辅助数据中。如果所有文件都包含名为"time"或"timevalue"的标量，则可指示加载器使用时间标量值作为区域求解时间。VTS加载器还可选择检测文件名中递增数值的一致模式，并将其用于区域的求解时间。如果加载器无法执行给定指令（例如并非所有文件都包含"time"标量，或文件名中不存在一致的数值模式），则不会分配求解时间或链ID。

To tell the loader how to assign solution times, add the name/value pair SOLUTIONTIMESOURCE <setting> to the loader instructions. The settings are listed below.

Tecplot SZL Server是一款轻量级服务器，可安装在远程Linux主机（如计算机集群）上，当无法将数据从集群移动到本地驱动器或网络文件共享，且无法通过远程桌面设置在远程主机上合理运行Tecplot 360时，用于访问数据。这通常是由于远程主机与可视化工作站之间的网络速度较慢所致。

Tecplot SZL Server仅在Linux主机上运行，且仅提供SZL数据服务，因为SZL格式的子区域加载功能使得在较慢连接上可视化数据成为可能。客户端可支持Tecplot 360支持的任何平台。

您可以使用Tecplot SZL Server从远程主机加载SZL数据，通过Load Remote DataTecplot 360上的命令File菜单。选择Load Remote Data command on the Tecplot 360 File菜单以打开"远程数据加载选项"对话框。

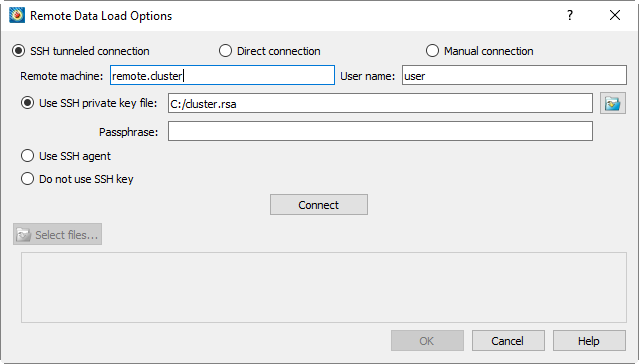

"远程数据加载选项"对话框提供三种连接到远程SZL服务器的方式：

如果您使用前两种模式中的任何一种，请在对话框中选择该模式，然后指定：

然后点击Connect按钮建立连接。这可能需要几秒钟。

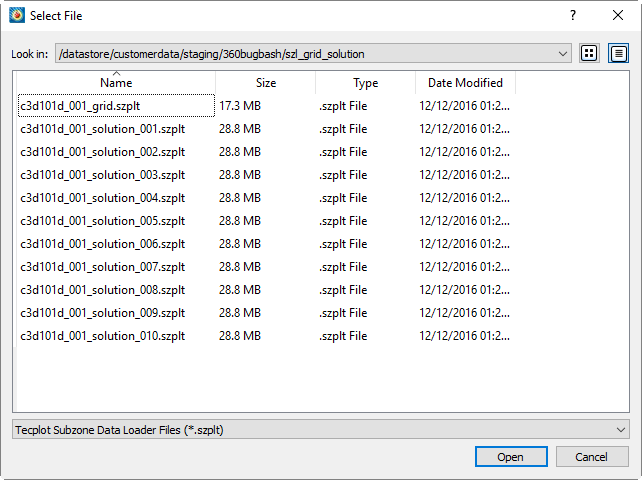

连接建立后，Select Files按钮将变为可用。点击Select Files选择要打开的文件。将出现"选择文件"对话框。

选择要打开的文件并点击Open后，您将返回"加载远程数据"对话框，所选文件将列在底部面板中。点击OK继续打开文件。Tecplot 360 将打开文件并显示初始绘图。
